NR - 35
Trabalho em altura
Instrutor: Claudio Cesar Pontes
Tecnólogo em Segurança do Trabalho

Informações Práticas
Tire suas duvidas
Compartilhe suas experiências
Debata com os colegas
Aproveite o treinamento

Módulo I
TRABALHO EM
ALTURA
Teórico

O que é Trabalho em Altura?
Trabalho em altura é todo aquele onde haja risco
de queda e seja realizado acima de 2 metros
do nível inferior

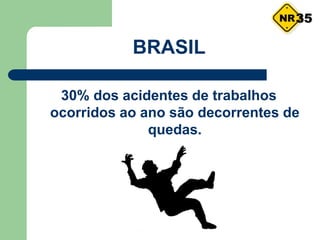

30% dos acidentes de trabalhos
ocorridos ao ano são decorrentes de
quedas.
BRASIL
35

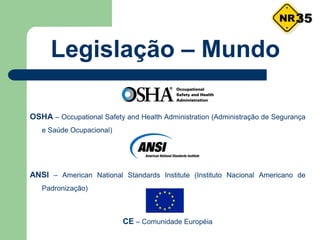

Legislação – Mundo
OSHA – Occupational Safety and Health Administration (Administração de Segurança
e Saúde Ocupacional)
ANSI – American National Standards Institute (Instituto Nacional Americano de
Padronização)
CE – Comunidade Européia
35

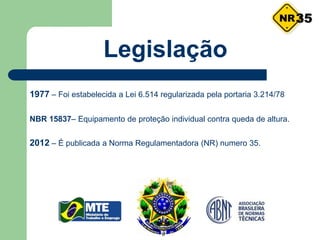

Legislação
1977 – Foi estabelecida a Lei 6.514 regularizada pela portaria 3.214/78

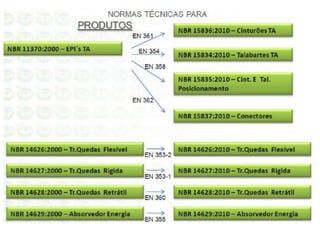

NBR 15837– Equipamento de proteção individual contra queda de altura.
2012 – É publicada a Norma Regulamentadora (NR) numero 35.
35

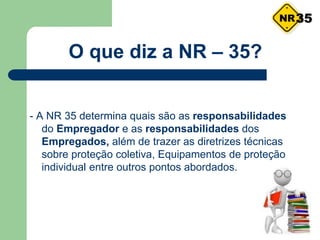

O que diz a NR – 35?
- A NR 35 determina quais são as responsabilidades
do Empregador e as responsabilidades dos
Empregados, além de trazer as diretrizes técnicas
sobre proteção coletiva, Equipamentos de proteção
individual entre outros pontos abordados.
35

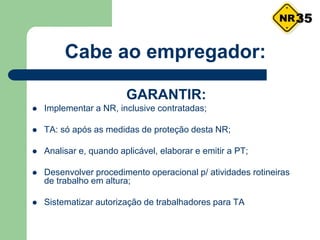

Cabe ao empregador:
GARANTIR:
 Implementar a NR, inclusive contratadas;
 TA: só após as medidas de proteção desta NR;
 Analisar e, quando aplicável, elaborar e emitir a PT;
 Desenvolver procedimento operacional p/ atividades rotineiras
de trabalho em altura;
 Sistematizar autorização de trabalhadores para TA
35

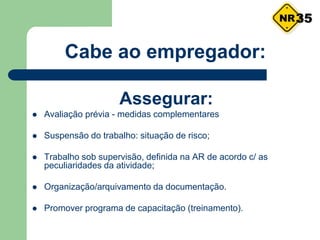

Cabe ao empregador:
Assegurar:
 Avaliação prévia - medidas complementares
 Suspensão do trabalho: situação de risco;
 Trabalho sob supervisão, definida na AR de acordo c/ as
peculiaridades da atividade;
 Organização/arquivamento da documentação.
 Promover programa de capacitação (treinamento).
35

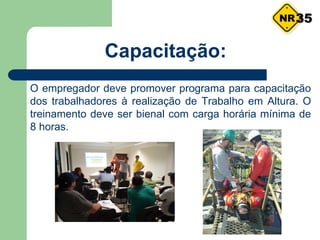

Capacitação:
O empregador deve promover programa para capacitação
dos trabalhadores à realização de Trabalho em Altura. O
treinamento deve ser bienal com carga horária mínima de
8 horas.
35

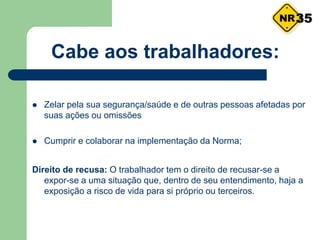

Cabe aos trabalhadores:
 Zelar pela sua segurança/saúde e de outras pessoas afetadas por
suas ações ou omissões
 Cumprir e colaborar na implementação da Norma;
Direito de recusa: O trabalhador tem o direito de recusar-se a
expor-se a uma situação que, dentro de seu entendimento, haja a
exposição a risco de vida para si próprio ou terceiros.
35

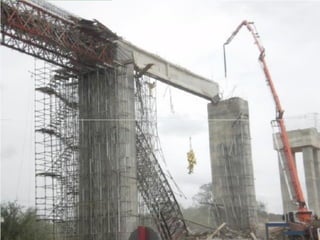

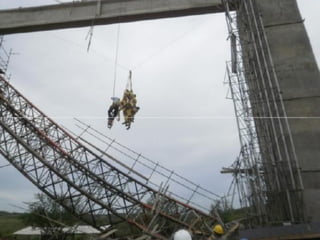

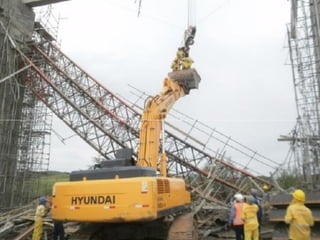

Grande acidente
Acidente na Obra da Ferrovia
TRANSNORDESTINA
35

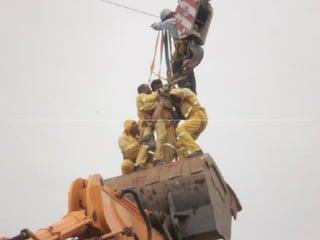

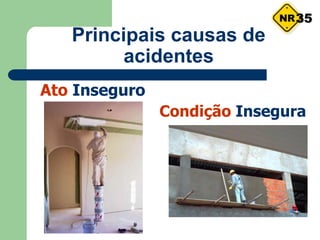

Condição Insegura
Ato Inseguro
Principais causas de
acidentes
35

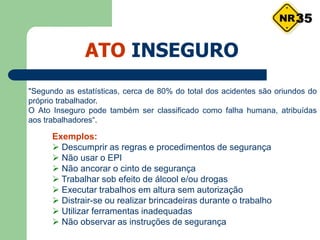

ATO INSEGURO
"Segundo as estatísticas, cerca de 80% do total dos acidentes são oriundos do
próprio trabalhador.
O Ato Inseguro pode também ser classificado como falha humana, atribuídas
aos trabalhadores“.
Exemplos:
 Descumprir as regras e procedimentos de segurança
 Não usar o EPI
 Não ancorar o cinto de segurança
 Trabalhar sob efeito de álcool e/ou drogas
 Executar trabalhos em altura sem autorização
 Distrair-se ou realizar brincadeiras durante o trabalho
 Utilizar ferramentas inadequadas
 Não observar as instruções de segurança
35

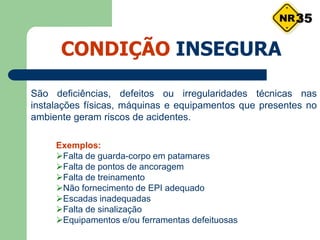

CONDIÇÃO INSEGURA
São deficiências, defeitos ou irregularidades técnicas nas
instalações físicas, máquinas e equipamentos que presentes no
ambiente geram riscos de acidentes.
Exemplos:
Falta de guarda-corpo em patamares
Falta de pontos de ancoragem
Falta de treinamento
Não fornecimento de EPI adequado
Escadas inadequadas
Falta de sinalização
Equipamentos e/ou ferramentas defeituosas
35

Sempre que possível optar por trabalhar
no nível do chão
35

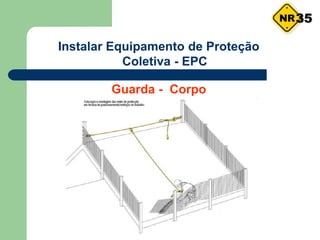

Instalar Equipamento de Proteção
Coletiva - EPC
Guarda - Corpo
35

Instalar Equipamento de Proteção
Coletiva - EPC
Rede de Proteção
35

EQUIPAMENTO DE PROTEÇÃO
INDIVIDUAL

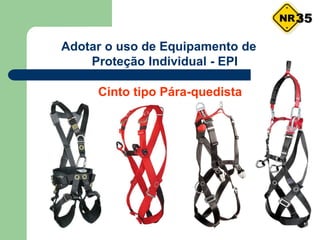

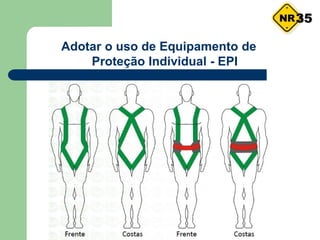

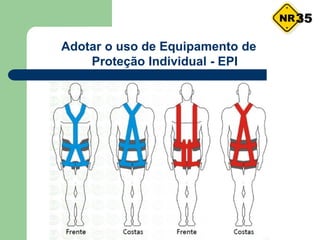

Adotar o uso de Equipamento de
Proteção Individual - EPI

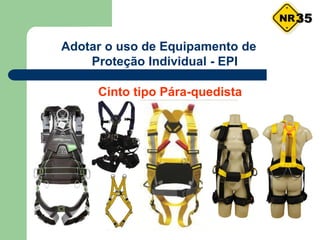

Cinto tipo Pára-quedista
35

35
Cinto tipo Pára-quedista

35

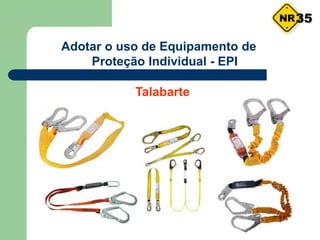

Talabarte
35

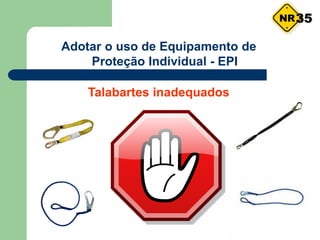

Talabartes inadequados
35

35

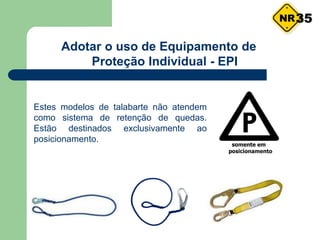

Estes modelos de talabarte não atendem
como sistema de retenção de quedas.
Estão destinados exclusivamente ao
posicionamento.

Movimentação e Segurança
Corda de Posicionamento
 Para facilitar a imobilização
do trabalhador, pode utilizar
uma corda de
posicionamento.
 O trabalhador nunca deve
soltar os dois ganchos ao
mesmo tempo.
35

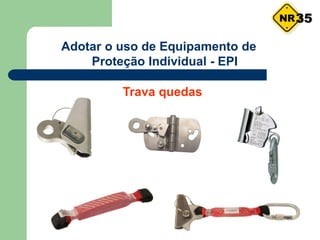

Trava quedas
35

35

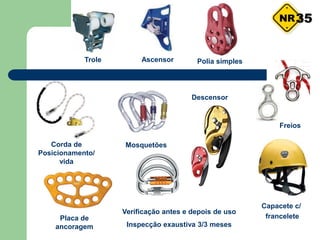

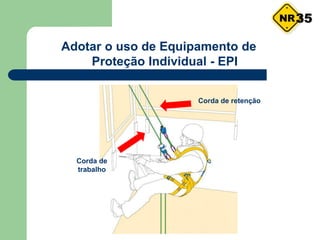

Corda de
trabalho
Corda de retenção

Capacete c/
francelete
Freios
Mosquetões
Corda de
Posicionamento/
vida
Descensor
Ascensor
Placa de
ancoragem
Verificação antes e depois de uso
Inspecção exaustiva 3/3 meses
35

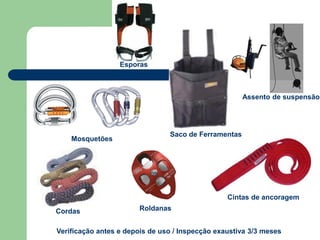

Polia simples
Trole

Cordas
Mosquetões
Roldanas
Saco de Ferramentas
Cintas de ancoragem
Verificação antes e depois de uso / Inspecção exaustiva 3/3 meses
Assento de suspensão
Esporas

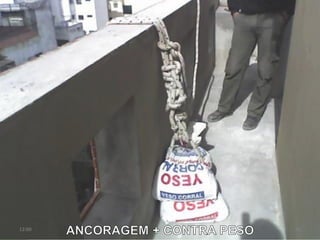

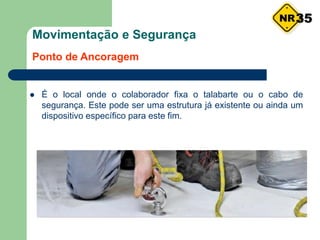

Ponto de Ancoragem
 É o local onde o colaborador fixa o talabarte ou o cabo de
segurança. Este pode ser uma estrutura já existente ou ainda um
dispositivo específico para este fim.
35

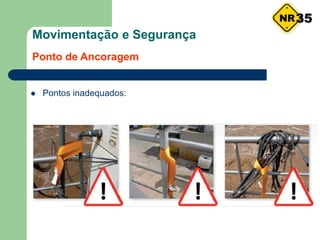

Ponto de Ancoragem
 Pontos inadequados:
35

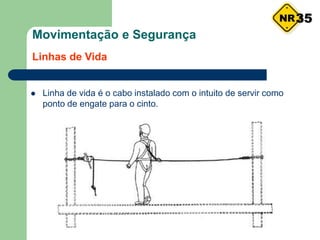

Linhas de Vida
 Linha de vida é o cabo instalado com o intuito de servir como
ponto de engate para o cinto.
35

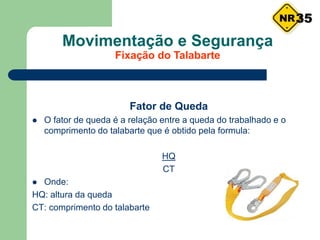

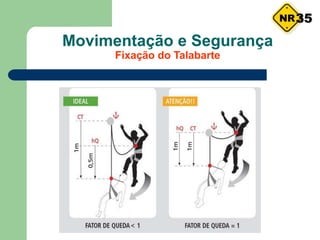

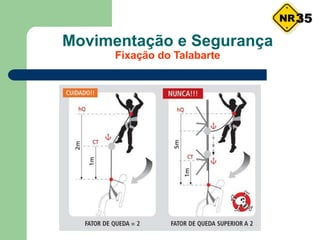

Fixação do Talabarte
Fator de Queda
 O fator de queda é a relação entre a queda do trabalhado e o
comprimento do talabarte que é obtido pela formula:
HQ
CT
 Onde:
HQ: altura da queda
CT: comprimento do talabarte
35

Fixação do Talabarte
35

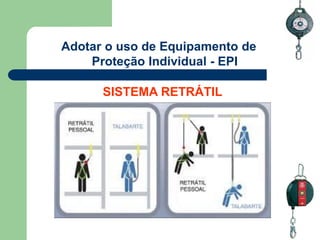

SISTEMA RETRÁTIL

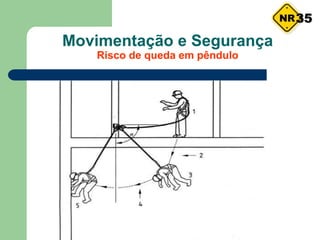

Risco de queda em pêndulo
35

ROMPIMENTO
35

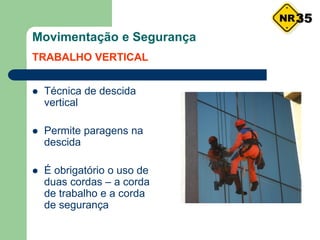

 Técnica de descida
vertical
 Permite paragens na
descida
 É obrigatório o uso de
duas cordas – a corda
de trabalho e a corda
de segurança
TRABALHO VERTICAL
35

TRABALHO VERTICAL
 As cordas devem ter pontos de amarração
independentes;
 Corda de Trabalho + equipamento de descida (Tipo
I’D)
 Corda de segurança + Anti-quedas
 O arnês podem possuir um assento equipado com
os acessórios adequados;

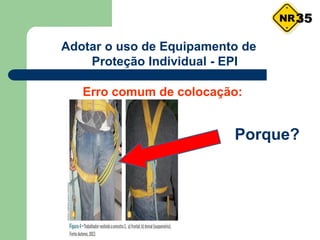

Erro comum de colocação:
Porque?
35

O que devo fazer quando receber
o equipamento?
1. Verificar se possui C.A (Certificado de Aprovação);
1. Verificar se possui descostura ou furos (Solda);
1. O tamanho (nos casos dos sem ajustes);
E se não estiver em conformidade?
1. Não aceite o equipamento;
1. Comunique ao TST / Encarregado (superior imediato);
35

Só vou subir rapidinho, preciso
mesmo usar tudo isso?

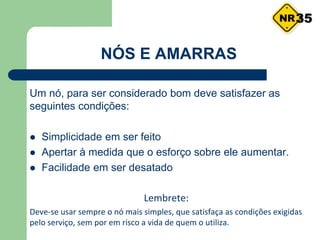

Um nó, para ser considerado bom deve satisfazer as
seguintes condições:
 Simplicidade em ser feito
 Apertar à medida que o esforço sobre ele aumentar.
 Facilidade em ser desatado
Lembrete:
Deve-se usar sempre o nó mais simples, que satisfaça as condições exigidas
pelo serviço, sem por em risco a vida de quem o utiliza.
NÓS E AMARRAS
35

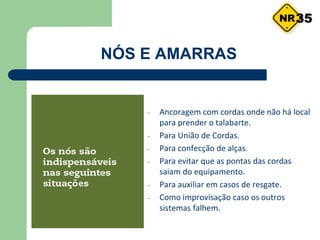

NÓS E AMARRAS
- Ancoragem com cordas onde não há local
para prender o talabarte.
- Para União de Cordas.
- Para confecção de alças.
- Para evitar que as pontas das cordas
saiam do equipamento.
- Para auxiliar em casos de resgate.
- Como improvisação caso os outros
sistemas falhem.
35

NÓS E AMARRAS

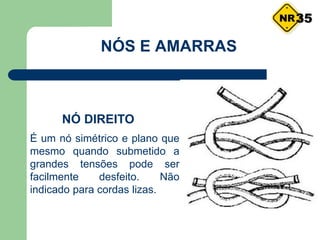

NÓ DIREITO
É um nó simétrico e plano que
mesmo quando submetido a
grandes tensões pode ser
facilmente desfeito. Não
indicado para cordas lizas.
35

NÓS E AMARRAS

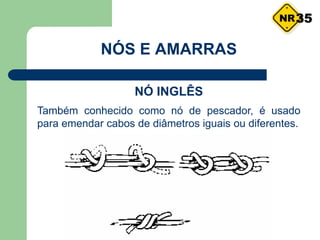

NÓ INGLÊS
Também conhecido como nó de pescador, é usado
para emendar cabos de diâmetros iguais ou diferentes.
35

NÓS E AMARRAS

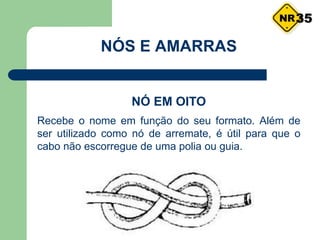

NÓ EM OITO
Recebe o nome em função do seu formato. Além de
ser utilizado como nó de arremate, é útil para que o
cabo não escorregue de uma polia ou guia.
35

NÓS E AMARRAS

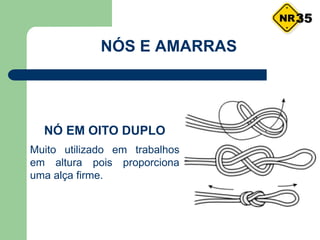

NÓ EM OITO DUPLO
Muito utilizado em trabalhos
em altura pois proporciona
uma alça firme.
35

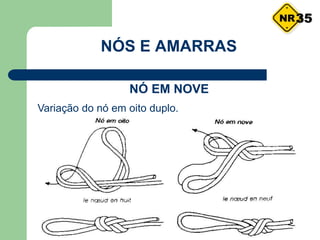

NÓS E AMARRAS
NÓ EM NOVE
Variação do nó em oito duplo.
35

NÓS E AMARRAS

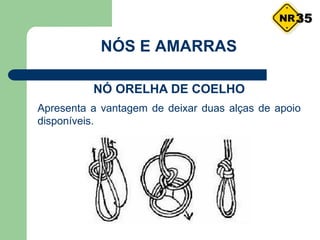

NÓ ORELHA DE COELHO
Apresenta a vantagem de deixar duas alças de apoio
disponíveis.
35

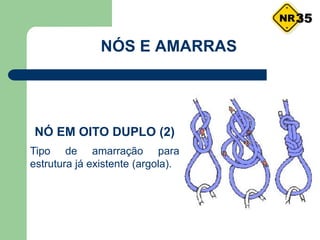

NÓS E AMARRAS
NÓ EM OITO DUPLO (2)
Tipo de amarração para
estrutura já existente (argola).
35

NÓS E AMARRAS
NÓ DE ARNÊZ
Fornece uma alça pelo seio do cabo ou da corda.
35

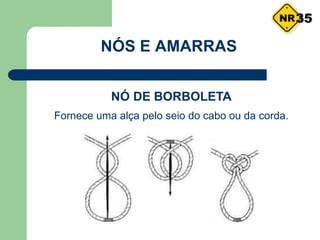

NÓS E AMARRAS
NÓ DE BORBOLETA
Fornece uma alça pelo seio do cabo ou da corda.
35

NÓS E AMARRAS

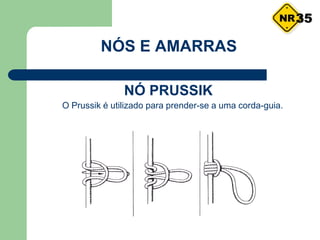

O Prussik é utilizado para prender-se a uma corda-guia.
35
NÓ PRUSSIK

NÓS E AMARRAS

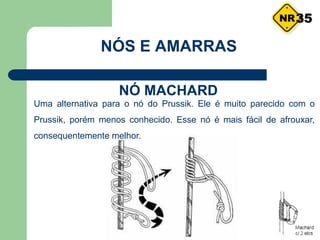

Uma alternativa para o nó do Prussik. Ele é muito parecido com o
Prussik, porém menos conhecido. Esse nó é mais fácil de afrouxar,
consequentemente melhor.
35
NÓ MACHARD

NÓS E AMARRAS

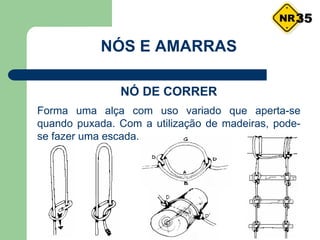

NÓ DE CORRER
Forma uma alça com uso variado que aperta-se
quando puxada. Com a utilização de madeiras, pode-
se fazer uma escada.
35

NÓS E AMARRAS

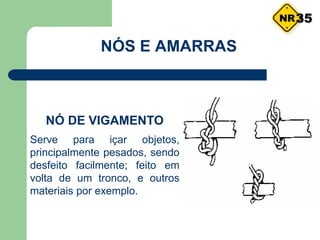

NÓ DE VIGAMENTO
Serve para içar objetos,
principalmente pesados, sendo
desfeito facilmente; feito em
volta de um tronco, e outros
materiais por exemplo.
35

NÓS E AMARRAS
NÓ BOCA-DE-LOBO
Usado para amarrações provisórias, devendo receber
tração nos dois chicotes. Usado para fixar um
mosquetão à base de um grampo.
Com segurança:
35

NÓS E AMARRAS
Caso qualquer equipamento possua algum
dos defeitos apresentados, ele deve ser
substituído.
35

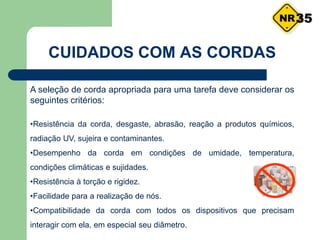

CUIDADOS COM AS CORDAS
A seleção de corda apropriada para uma tarefa deve considerar os
seguintes critérios:
•Resistência da corda, desgaste, abrasão, reação a produtos químicos,
radiação UV, sujeira e contaminantes.
•Desempenho da corda em condições de umidade, temperatura,
condições climáticas e sujidades.
•Resistência à torção e rigidez.
•Facilidade para a realização de nós.
•Compatibilidade da corda com todos os dispositivos que precisam
interagir com ela, em especial seu diâmetro.
35

CUIDADOS COM AS CORDAS
Sempre que os equipamentos apresentem defeitos, devem
ser substituídos.
35

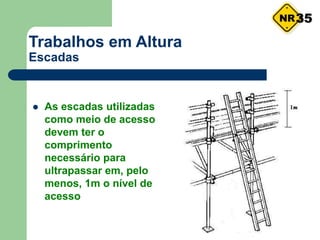

Trabalhos em Altura
Escadas
 Limitado aos trabalhos em que não se
justifique a utilização de equipamento mais
seguro. Nomeadamente:
 - Trabalhos com risco reduzido;
 - Trabalhos de curta duração;
 - Trabalhos/locais com características que não
podem ser alteradas.
35

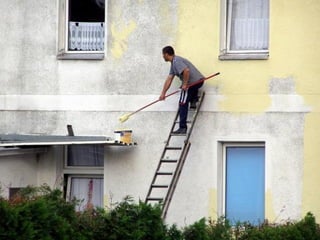

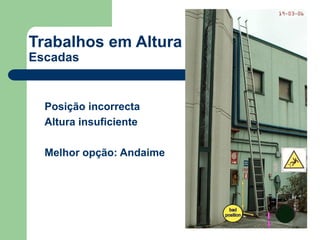

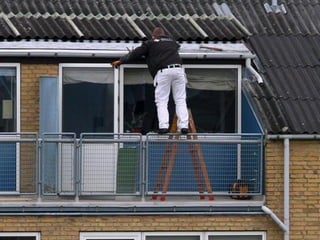

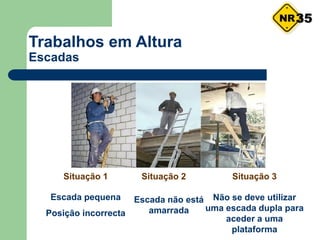

Trabalhos em Altura
Escadas
 Posição incorrecta
 Altura insuficiente

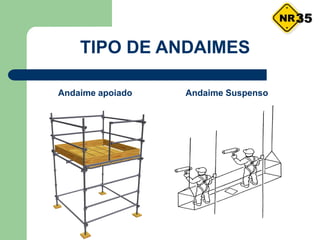

 Melhor opção: Andaime

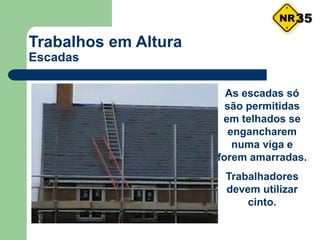

As escadas só
são permitidas
em telhados se
engancharem
numa viga e
forem amarradas.
Trabalhadores
devem utilizar
cinto.
Trabalhos em Altura
Escadas
35

Escada Simples Escada Dupla Escadote
Escada dupla permite trabalho em diferentes níveis.
Escadas duplas e escadotes não servem para aceder a
plataformas.
Trabalhos em Altura
Escadas
35

Trabalhos em Altura
Escadas

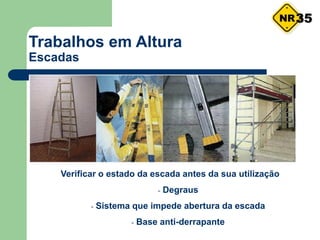

Verificar o estado da escada antes da sua utilização
- Degraus
- Sistema que impede abertura da escada
- Base anti-derrapante
35

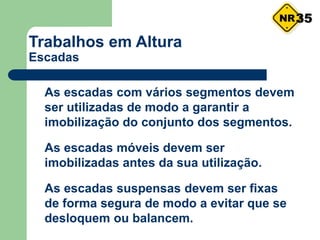

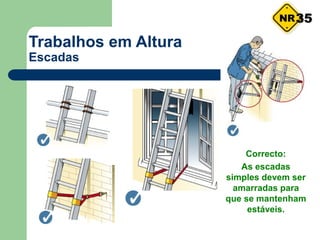

Trabalhos em Altura
Escadas
 As escadas com vários segmentos devem
ser utilizadas de modo a garantir a
imobilização do conjunto dos segmentos.
 As escadas móveis devem ser
imobilizadas antes da sua utilização.
 As escadas suspensas devem ser fixas
de forma segura de modo a evitar que se
desloquem ou balancem.
35

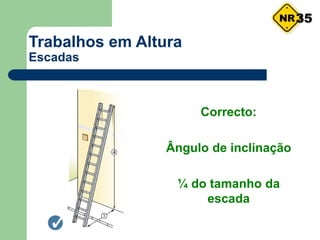

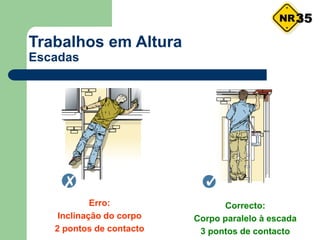

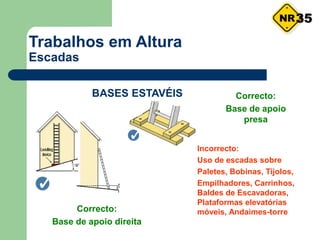

Trabalhos em Altura
Escadas
Correcto:
Base de apoio direita
Correcto:
Base de apoio
presa
Incorrecto:
Uso de escadas sobre
Paletes, Bobinas, Tijolos,
Empilhadores, Carrinhos,
Baldes de Escavadoras,
Plataformas elevatórias
móveis, Andaimes-torre
BASES ESTAVÉIS
35

Trabalhos em Altura
Escadas

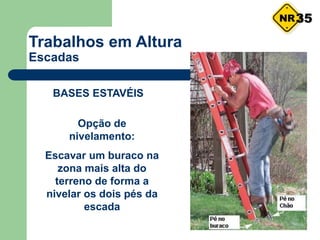

Opção de
nivelamento:
Escavar um buraco na
zona mais alta do
terreno de forma a
nivelar os dois pés da
escada
BASES ESTAVÉIS
35

Trabalhos em Altura
Escadas
Correcto:
Ângulo de inclinação
¼ do tamanho da
escada
35

Trabalhos em Altura
Escadas
 As escadas utilizadas
como meio de acesso
devem ter o
comprimento
necessário para
ultrapassar em, pelo
menos, 1m o nível de
acesso
35

Trabalhos em Altura
Escadas
35
NÃO NÃO
SIM

Trabalhos em Altura
Escadas
Correcto:
Corpo paralelo à escada
3 pontos de contacto
Erro:
Inclinação do corpo
2 pontos de contacto
35

Trabalhos em Altura
Escadas
Correcto:
As escadas
simples devem ser
amarradas para
que se mantenham
estáveis.
35

Trabalhos em Altura
Escadas

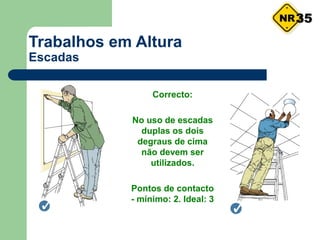

Correcto:
No uso de escadas
duplas os dois
degraus de cima
não devem ser
utilizados.
Pontos de contacto
- mínimo: 2. Ideal: 3
35

Trabalhos em Altura
Escadas

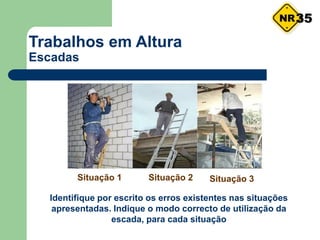

Identifique por escrito os erros existentes nas situações
apresentadas. Indique o modo correcto de utilização da
escada, para cada situação
Situação 1 Situação 2 Situação 3
35

Trabalhos em Altura
Escadas
Situação 1 Situação 2 Situação 3
Escada pequena
Posição incorrecta
Escada não está
amarrada
Não se deve utilizar
uma escada dupla para
aceder a uma
plataforma
35

SEGURANÇA
EM ANDAIMES
(NR – 18)

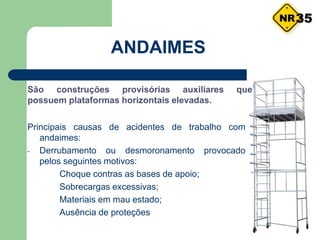

ANDAIMES

Principais causas de acidentes de trabalho com
andaimes:
- Derrubamento ou desmoronamento provocado
pelos seguintes motivos:
Choque contras as bases de apoio;
Sobrecargas excessivas;
Materiais em mau estado;
Ausência de proteções
ANDAIMES
São construções provisórias auxiliares que
possuem plataformas horizontais elevadas.
35

TIPO DE ANDAIMES
Andaime apoiado Andaime Suspenso
35

Um vento forte desequilibrou dois trabalhadores que estavam em um
andaime. Um caiu e não resistiu aos ferimentos, e o outro ficou pendurado
até ser resgatado pelo Corpo de Bombeiros.
Homem morre após cair de andaime em
Maringá (PR)
35

- Plataforma molhada;
- Mau súbito do funcionário;
- Calçado impregnado de óleo ou graxa;
- Içamento de materiais para cobertura;
- Ofuscamento da visão por reflexões solares;
Fatores de Risco
35

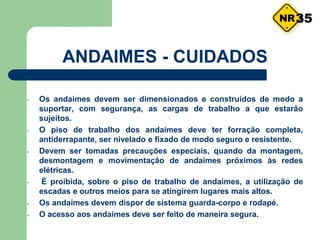

- Os andaimes devem ser dimensionados e construídos de modo a
suportar, com segurança, as cargas de trabalho a que estarão
sujeitos.
- O piso de trabalho dos andaimes deve ter forração completa,
antiderrapante, ser nivelado e fixado de modo seguro e resistente.
- Devem ser tomadas precauções especiais, quando da montagem,
desmontagem e movimentação de andaimes próximos às redes
elétricas.
- É proibida, sobre o piso de trabalho de andaimes, a utilização de
escadas e outros meios para se atingirem lugares mais altos.
- Os andaimes devem dispor de sistema guarda-corpo e rodapé.
- O acesso aos andaimes deve ser feito de maneira segura.
ANDAIMES - CUIDADOS
35

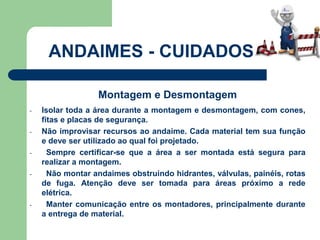

Montagem e Desmontagem

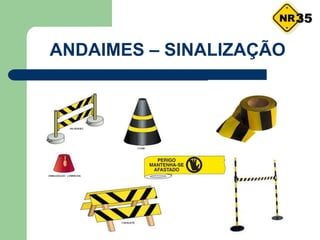

- Isolar toda a área durante a montagem e desmontagem, com cones,
fitas e placas de segurança.
- Não improvisar recursos ao andaime. Cada material tem sua função
e deve ser utilizado ao qual foi projetado.
- Sempre certificar-se que a área a ser montada está segura para
realizar a montagem.
- Não montar andaimes obstruindo hidrantes, válvulas, painéis, rotas
de fuga. Atenção deve ser tomada para áreas próximo a rede
elétrica.
- Manter comunicação entre os montadores, principalmente durante
a entrega de material.
ANDAIMES - CUIDADOS

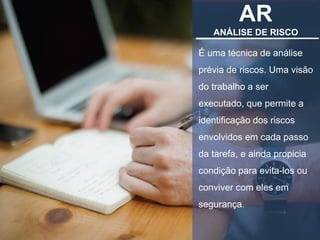

AR
ANÁLISE DE RISCO
É uma técnica de análise
prévia de riscos. Uma visão
do trabalho a ser
executado, que permite a
identificação dos riscos
envolvidos em cada passo
da tarefa, e ainda propicia
condição para evita-los ou
conviver com eles em
segurança.

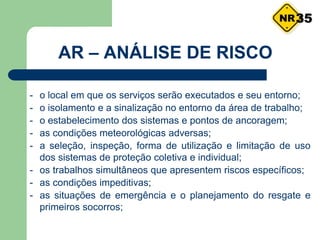

- o local em que os serviços serão executados e seu entorno;
- o isolamento e a sinalização no entorno da área de trabalho;
- o estabelecimento dos sistemas e pontos de ancoragem;
- as condições meteorológicas adversas;
- a seleção, inspeção, forma de utilização e limitação de uso
dos sistemas de proteção coletiva e individual;
- os trabalhos simultâneos que apresentem riscos específicos;
- as condições impeditivas;
- as situações de emergência e o planejamento do resgate e
primeiros socorros;
35
AR – ANÁLISE DE RISCO

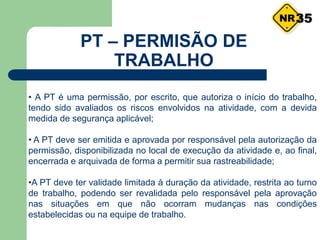

• A PT é uma permissão, por escrito, que autoriza o início do trabalho,
tendo sido avaliados os riscos envolvidos na atividade, com a devida
medida de segurança aplicável;
• A PT deve ser emitida e aprovada por responsável pela autorização da
permissão, disponibilizada no local de execução da atividade e, ao final,
encerrada e arquivada de forma a permitir sua rastreabilidade;
•A PT deve ter validade limitada à duração da atividade, restrita ao turno
de trabalho, podendo ser revalidada pelo responsável pela aprovação
nas situações em que não ocorram mudanças nas condições
estabelecidas ou na equipe de trabalho.
35

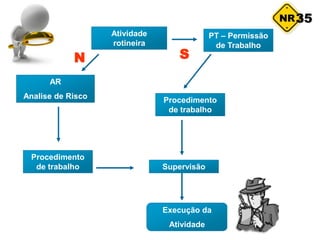

PT – PERMISÃO DE
TRABALHO

AR
Analise de Risco
Procedimento
de trabalho Supervisão
S
N
Atividade
rotineira
Execução da
Atividade
PT – Permissão
de Trabalho
Procedimento
de trabalho
35

FATORES PESSOAIS
IMPEDITIVOS OU DE ATENÇÃO

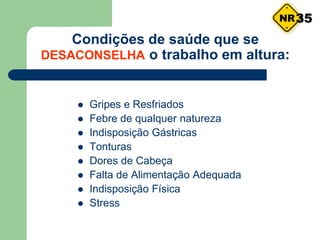

Condições de saúde que se
DESACONSELHA o trabalho em altura:
 Gripes e Resfriados
 Febre de qualquer natureza
 Indisposição Gástricas
 Tonturas
 Dores de Cabeça
 Falta de Alimentação Adequada
 Indisposição Física
 Stress
35

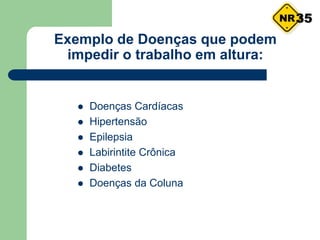

Exemplo de Doenças que podem
impedir o trabalho em altura:
 Doenças Cardíacas
 Hipertensão
 Epilepsia
 Labirintite Crônica
 Diabetes
 Doenças da Coluna
35

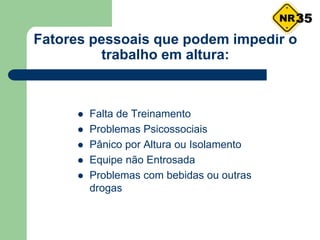

Fatores pessoais que podem impedir o
trabalho em altura:
 Falta de Treinamento
 Problemas Psicossociais
 Pânico por Altura ou Isolamento
 Equipe não Entrosada
 Problemas com bebidas ou outras
drogas
35

Exemplo de Fatores que podem impedir
o trabalho em espaço confinado:
Excesso de Peso
IMC – ÍNDICE DE MASSA
CORPORAL
Peso Ideal
Entre18,5 e 24,99
Sobre peso
Entre 25 e 29,99
Obesidade
Acima de 30
35

“O SÁBIO ANTEVÊ O PERIGO E PROTEGE-SE,
MAS OS IMPRUDENTES PASSAM E SOFREM AS
CONSEQUÊNCIAS”
Provérbios 2-2:3
35

CONTATOS
Ligueouenvie-nosume-mail:
claudioc.pontes@hotmail.com
Fone: (41) 9156-3392 / (46) 9108-8652
*Asdúvidasnãoesclarecidasserãorespondidaspore-mail
35

Nr 35oficial-140820080757-phpapp02

Mais conteúdo relacionado

Mais procurados

Semelhante a Nr 35oficial-140820080757-phpapp02

Mais de Beatriz Bauer Bauer

Último

Nr 35oficial-140820080757-phpapp02
