1. Componentes de Cablagem
Estruturada
Iúri Mina nº11
João Santos nº13

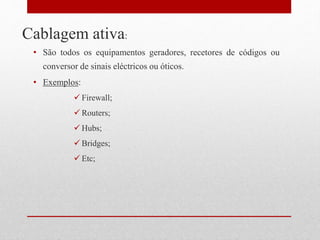

2. Cablagem ativa:
• São todos os equipamentos geradores, recetores de códigos ou
conversor de sinais eléctricos ou óticos.
• Exemplos:
 Firewall;
 Routers;
 Hubs;
 Bridges;
 Etc;

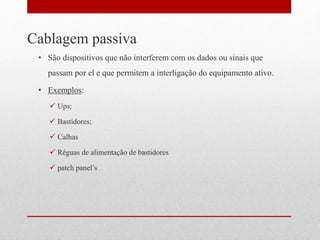

3. Cablagem passiva
• São dispositivos que não interferem com os dados ou sinais que
passam por el e que permitem a interligação do equipamento ativo.
• Exemplos:
 Ups;
 Bastidores;
 Calhas
 Réguas de alimentação de bastidores
 patch panel’s

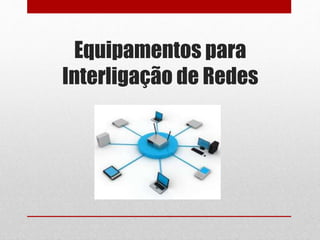

4. Equipamentos para
Interligação de Redes

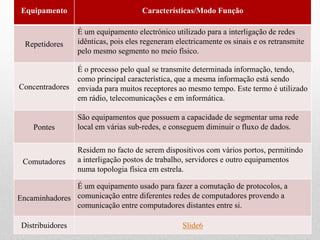

5. Equipamento Características/Modo Função
Repetidores
É um equipamento electrónico utilizado para a interligação de redes
idênticas, pois eles regeneram electricamente os sinais e os retransmite
pelo mesmo segmento no meio físico.
Concentradores
É o processo pelo qual se transmite determinada informação, tendo,
como principal característica, que a mesma informação está sendo
enviada para muitos receptores ao mesmo tempo. Este termo é utilizado
em rádio, telecomunicações e em informática.
Pontes
São equipamentos que possuem a capacidade de segmentar uma rede
local em várias sub-redes, e conseguem diminuir o fluxo de dados.
Comutadores
Residem no facto de serem dispositivos com vários portos, permitindo
a interligação postos de trabalho, servidores e outro equipamentos
numa topologia física em estrela.
Encaminhadores
É um equipamento usado para fazer a comutação de protocolos, a
comunicação entre diferentes redes de computadores provendo a
comunicação entre computadores distantes entre si.
Distribuidores Slide6

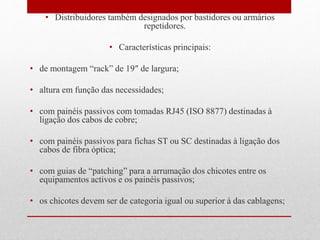

6. • Distribuidores também designados por bastidores ou armários
repetidores.
• Características principais:
• de montagem “rack” de 19″ de largura;
• altura em função das necessidades;
• com painéis passivos com tomadas RJ45 (ISO 8877) destinadas à
ligação dos cabos de cobre;
• com painéis passivos para fichas ST ou SC destinadas à ligação dos
cabos de fibra óptica;
• com guias de “patching” para a arrumação dos chicotes entre os
equipamentos activos e os painéis passivos;
• os chicotes devem ser de categoria igual ou superior à das cablagens;
