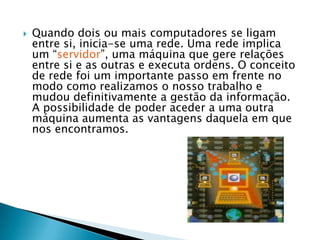

2.  Quando dois ou mais computadores se ligam
entre si, inicia-se uma rede. Uma rede implica
um “servidor”, uma máquina que gere relações
entre si e as outras e executa ordens. O conceito
de rede foi um importante passo em frente no
modo como realizamos o nosso trabalho e
mudou definitivamente a gestão da informação.
A possibilidade de poder aceder a uma outra
máquina aumenta as vantagens daquela em que
nos encontramos.

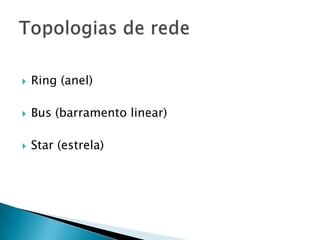

3.  Ring (anel)
 Bus (barramento linear)
 Star (estrela)

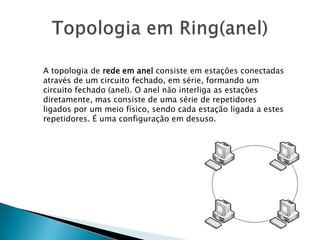

4. A topologia de rede em anel consiste em estações conectadas
através de um circuito fechado, em série, formando um
circuito fechado (anel). O anel não interliga as estações
diretamente, mas consiste de uma série de repetidores
ligados por um meio físico, sendo cada estação ligada a estes
repetidores. É uma configuração em desuso.

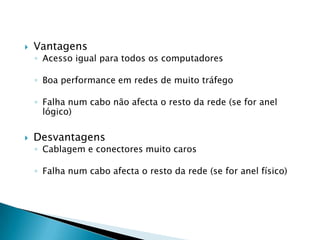

5.  Vantagens
◦ Acesso igual para todos os computadores
◦ Boa performance em redes de muito tráfego
◦ Falha num cabo não afecta o resto da rede (se for anel
lógico)
 Desvantagens
◦ Cablagem e conectores muito caros
◦ Falha num cabo afecta o resto da rede (se for anel físico)

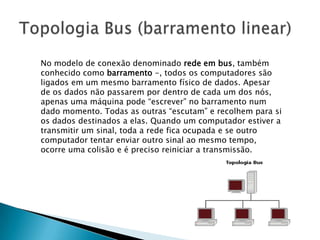

6. No modelo de conexão denominado rede em bus, também
conhecido como barramento -, todos os computadores são
ligados em um mesmo barramento físico de dados. Apesar
de os dados não passarem por dentro de cada um dos nós,
apenas uma máquina pode “escrever” no barramento num
dado momento. Todas as outras “escutam” e recolhem para si
os dados destinados a elas. Quando um computador estiver a
transmitir um sinal, toda a rede fica ocupada e se outro
computador tentar enviar outro sinal ao mesmo tempo,
ocorre uma colisão e é preciso reiniciar a transmissão.

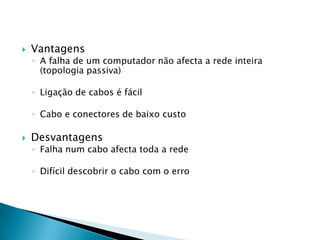

7.  Vantagens
◦ A falha de um computador não afecta a rede inteira
(topologia passiva)
◦ Ligação de cabos é fácil
◦ Cabo e conectores de baixo custo
 Desvantagens
◦ Falha num cabo afecta toda a rede
◦ Difícil descobrir o cabo com o erro

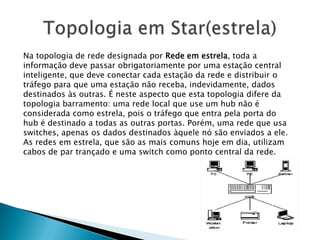

8. Na topologia de rede designada por Rede em estrela, toda a
informação deve passar obrigatoriamente por uma estação central
inteligente, que deve conectar cada estação da rede e distribuir o
tráfego para que uma estação não receba, indevidamente, dados
destinados às outras. É neste aspecto que esta topologia difere da
topologia barramento: uma rede local que use um hub não é
considerada como estrela, pois o tráfego que entra pela porta do
hub é destinado a todas as outras portas. Porém, uma rede que usa
switches, apenas os dados destinados àquele nó são enviados a ele.
As redes em estrela, que são as mais comuns hoje em dia, utilizam
cabos de par trançado e uma switch como ponto central da rede.

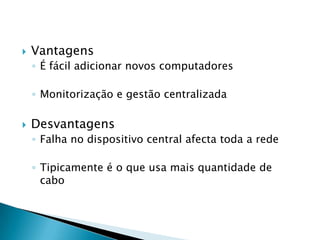

9.  Vantagens
◦ É fácil adicionar novos computadores
◦ Monitorização e gestão centralizada
 Desvantagens
◦ Falha no dispositivo central afecta toda a rede
◦ Tipicamente é o que usa mais quantidade de
cabo

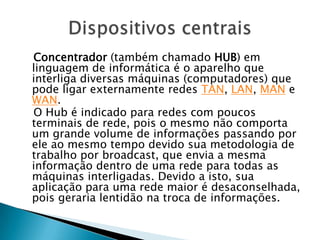

10. Concentrador (também chamado HUB) em
linguagem de informática é o aparelho que
interliga diversas máquinas (computadores) que
pode ligar externamente redes TAN, LAN, MAN e
WAN.
O Hub é indicado para redes com poucos
terminais de rede, pois o mesmo não comporta
um grande volume de informações passando por
ele ao mesmo tempo devido sua metodologia de
trabalho por broadcast, que envia a mesma
informação dentro de uma rede para todas as
máquinas interligadas. Devido a isto, sua
aplicação para uma rede maior é desaconselhada,
pois geraria lentidão na troca de informações.

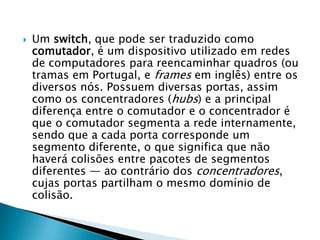

11.  Um switch, que pode ser traduzido como
comutador, é um dispositivo utilizado em redes
de computadores para reencaminhar quadros (ou
tramas em Portugal, e frames em inglês) entre os
diversos nós. Possuem diversas portas, assim
como os concentradores (hubs) e a principal
diferença entre o comutador e o concentrador é
que o comutador segmenta a rede internamente,
sendo que a cada porta corresponde um
segmento diferente, o que significa que não
haverá colisões entre pacotes de segmentos
diferentes — ao contrário dos concentradores,
cujas portas partilham o mesmo domínio de
colisão.

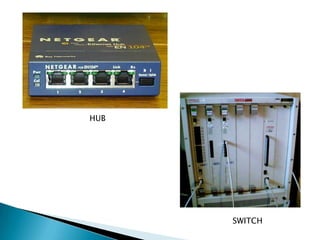

12. HUB
SWITCH

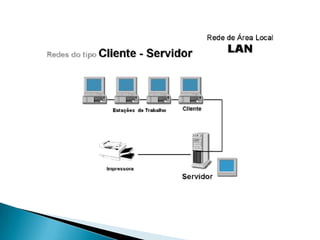

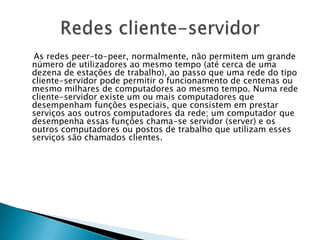

13. As redes peer-to-peer, normalmente, não permitem um grande
número de utilizadores ao mesmo tempo (até cerca de uma
dezena de estações de trabalho), ao passo que uma rede do tipo
cliente-servidor pode permitir o funcionamento de centenas ou
mesmo milhares de computadores ao mesmo tempo. Numa rede
cliente-servidor existe um ou mais computadores que
desempenham funções especiais, que consistem em prestar
serviços aos outros computadores da rede; um computador que
desempenha essas funções chama-se servidor (server) e os
outros computadores ou postos de trabalho que utilizam esses
serviços são chamados clientes.

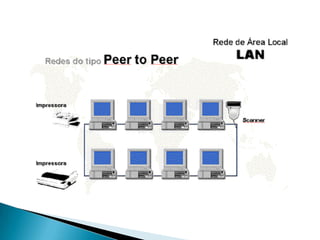

15. Numa rede do tipo peer-to-peer (ou de parceiro-a-
parceiro) não existe uma diferenciação entre servidores e
clientes, pois todos os computadores estão, à partida, em
pé de igualdade uns para com os outros (quanto à
possibilidade de partilharem e acederem à informação e
aos recursos uns dos outros). No entanto, é possível
introduzir restrições de acesso, através de passwords e da
partilha ou não partilha dos recursos. A principal
característica de uma rede peer-to-peer é a possibilidade
de qualquer computador poder partilhar os seus recursos
com qualquer outro computador da rede e,
reciprocamente, aceder aos recursos partilhados em
outros computadores.

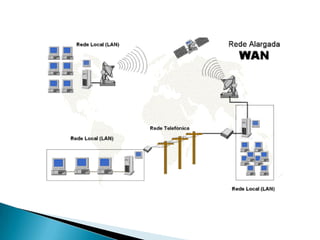

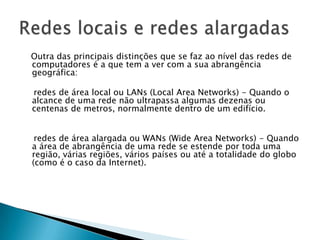

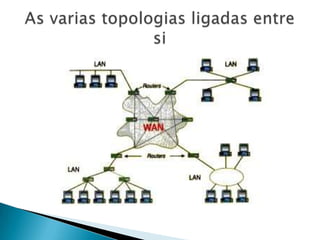

17. Outra das principais distinções que se faz ao nível das redes de
computadores é a que tem a ver com a sua abrangência
geográfica:
redes de área local ou LANs (Local Area Networks) - Quando o
alcance de uma rede não ultrapassa algumas dezenas ou
centenas de metros, normalmente dentro de um edifício.
redes de área alargada ou WANs (Wide Area Networks) - Quando
a área de abrangência de uma rede se estende por toda uma
região, várias regiões, vários países ou até a totalidade do globo
(como é o caso da Internet).

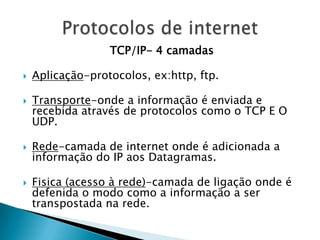

20. TCP/IP- 4 camadas
 Aplicação-protocolos, ex:http, ftp.
 Transporte-onde a informação é enviada e
recebida através de protocolos como o TCP E O
UDP.
 Rede-camada de internet onde é adicionada a
informação do IP aos Datagramas.
 Fisica (acesso à rede)-camada de ligação onde é
defenida o modo como a informação a ser
transpostada na rede.

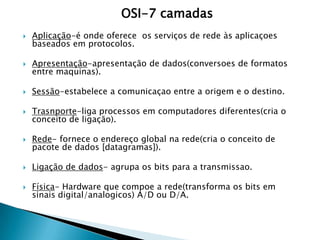

21. OSI-7 camadas
 Aplicação-é onde oferece os serviços de rede às aplicaçoes
baseados em protocolos.
 Apresentação-apresentação de dados(conversoes de formatos
entre maquinas).
 Sessão-estabelece a comunicaçao entre a origem e o destino.
 Trasnporte-liga processos em computadores diferentes(cria o
conceito de ligação).
 Rede- fornece o endereço global na rede(cria o conceito de
pacote de dados [datagramas]).
 Ligação de dados- agrupa os bits para a transmissao.
 Física- Hardware que compoe a rede(transforma os bits em
sinais digital/analogicos) A/D ou D/A.

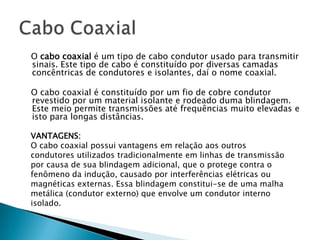

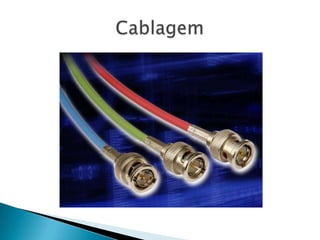

23. O cabo coaxial é um tipo de cabo condutor usado para transmitir
sinais. Este tipo de cabo é constituído por diversas camadas
concêntricas de condutores e isolantes, daí o nome coaxial.
O cabo coaxial é constituído por um fio de cobre condutor
revestido por um material isolante e rodeado duma blindagem.
Este meio permite transmissões até frequências muito elevadas e
isto para longas distâncias.
VANTAGENS:
O cabo coaxial possui vantagens em relação aos outros
condutores utilizados tradicionalmente em linhas de transmissão
por causa de sua blindagem adicional, que o protege contra o
fenômeno da indução, causado por interferências elétricas ou
magnéticas externas. Essa blindagem constitui-se de uma malha
metálica (condutor externo) que envolve um condutor interno
isolado.

24. Os cabos coaxiais são usados em diferentes aplicações:
 Ligações de áudio
 Ligações de rede de computadores
 Ligações de sinais radio freqüência de rádio e TV -
(Transmissores/receptores)
A: revestimento de plástico
B: tela de cobre
C: isolador dialétrico interno
D: núcleo de cobre

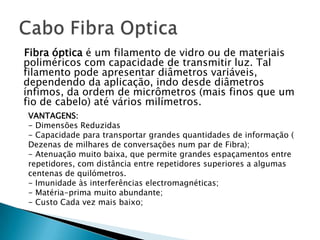

25. Fibra óptica é um filamento de vidro ou de materiais
poliméricos com capacidade de transmitir luz. Tal
filamento pode apresentar diâmetros variáveis,
dependendo da aplicação, indo desde diâmetros
ínfimos, da ordem de micrômetros (mais finos que um
fio de cabelo) até vários milímetros.
VANTAGENS:
- Dimensões Reduzidas
- Capacidade para transportar grandes quantidades de informação (
Dezenas de milhares de conversações num par de Fibra);
- Atenuação muito baixa, que permite grandes espaçamentos entre
repetidores, com distância entre repetidores superiores a algumas
centenas de quilómetros.
- Imunidade às interferências electromagnéticas;
- Matéria-prima muito abundante;
- Custo Cada vez mais baixo;

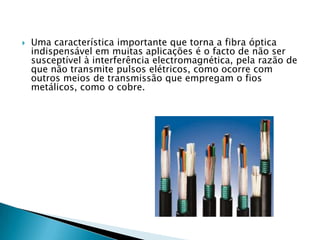

26.  Uma característica importante que torna a fibra óptica
indispensável em muitas aplicações é o facto de não ser
susceptível à interferência electromagnética, pela razão de
que não transmite pulsos elétricos, como ocorre com
outros meios de transmissão que empregam o fios
metálicos, como o cobre.

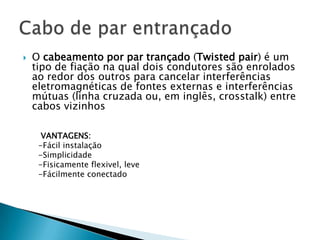

27.  O cabeamento por par trançado (Twisted pair) é um
tipo de fiação na qual dois condutores são enrolados
ao redor dos outros para cancelar interferências
eletromagnéticas de fontes externas e interferências
mútuas (linha cruzada ou, em inglês, crosstalk) entre
cabos vizinhos
VANTAGENS:
-Fácil instalação
-Simplicidade
-Fisicamente flexivel, leve
-Fácilmente conectado

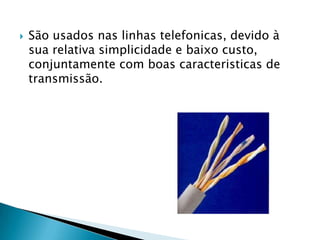

28.  São usados nas linhas telefonicas, devido à
sua relativa simplicidade e baixo custo,
conjuntamente com boas caracteristicas de
transmissão.
