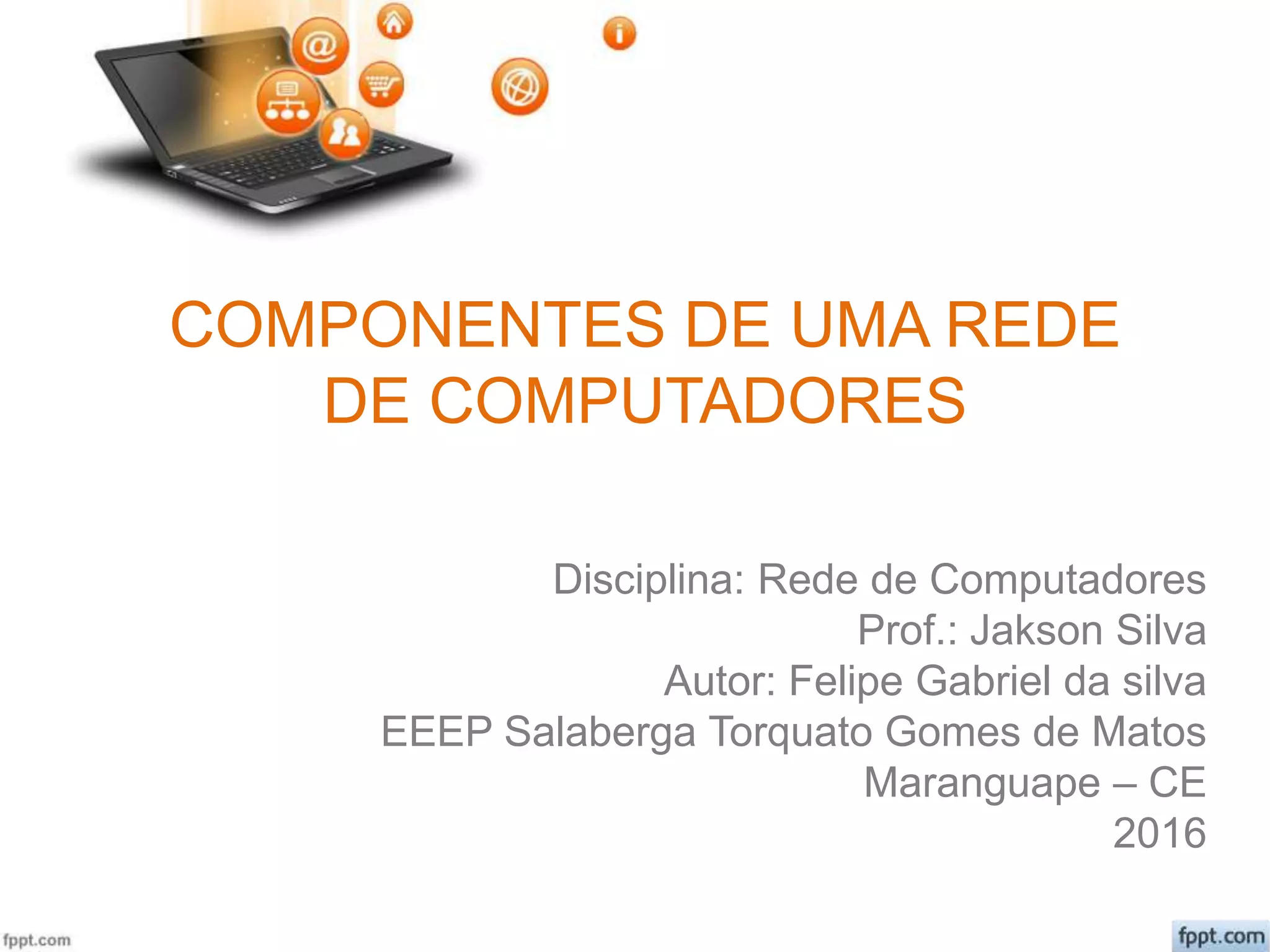

COMPONENTES DE UMA REDE DE
COMPUTADORES
Disciplina: Rede de Computadores
Prof.: Jakson Silva
Autor: Felipe Gabriel da silva
EEEP Salaberga Torquato Gomes de Matos
Maranguape – CE
2016
Introdução
• O que é Rede de Computadores:
Uma rede de computadores é formada por um conjunto de
máquinas eletrônicas e outros dispositivos interligados entre si,
com processadores capazes de trocar informações e partilhar
recursos.
Componentes Físicos em uma Rede
Componentes de uma Rede -
Físicos• Hardware de Rede
Placa de rede
Componentes de uma Rede -
Físicos• Placa de Rede
A placa de rede é o hardware que permite aos micros
conversarem entre sí através da rede. Sua função é controlar
todo o envio e recebimento de dados através da rede. Ela pode
estar integrada à placa mãe de um computador ou separada
dela. É o componente que toma a informação do computador
e a envia pelo cabo de rede, ou pelo ar no caso de uma rede
sem fio.
Componentes de uma Rede -
Físicos• Hardware de Rede
Hub
Componentes de uma Rede -
Físicos• Hub
O hub é um equipamento que tem a função de interligar
vários computadores em uma rede. A grosso modo, funcionam
como uma extensão elétrica, permitindo a ligação de vários
computadores em um ponto de rede único, distribuindo
informações e conexões entre todos os computador nele ligados.
O hub recebe pacotes de dados vindos de um computador e os
transmite estes pacotes à outros computadores da rede.
Enquanto um pacote de dados está sendo transmitido, outros
pacotes que são recebidos entram na fila de espera. Apenas 1
pacote de dados é transmitido de cada vez.
Componentes de uma Rede -
Físicos• Hardware de Rede
Switch
Componentes de uma Rede -
Físicos• Switch
O switch (comutador) é um importante equipamento que
possibilita a conexão de computadores em redes. Bem, a
melhor maneira de entender o funcionamento do Switch é
considerá-lo como uma evolução do HUB. Isso porque
ocupa também a função central da rede, realizando a
conexão entre várias máquinas numa LAN (Local Area
Network). No entanto, apresenta uma diferença
fundamental – os dados vindos do computador de origem
somente são repassados ao computador de destino.
Componentes de uma Rede -
Físicos• Hardware de Rede
Roteador
Componentes de uma Rede -
Físicos
• Roteadores
Roteador é um equipamento usado para conectar
diferentes redes de computadores entre si. Nas
conexões à internet, há quase sempre um roteador
que conecta a rede local à rede da internet. Quando
não há um roteador, o modem está configurado em
modo bridge (ponte).
Componentes de uma Rede -
Físicos
• Hardware de Rede
Repetidor
Componentes de uma Rede -
Físicos
• Repetidores
Basicamente ele funciona, como o próprio nome diz, replicando o sinal.
Imagine que seu roteador esteja no escritório e que seu alcance máximo seja
a sala. Pois bem, você pode colocar um repetidor de sinal na sala e ampliar
até a cozinha, por exemplo.
O aparelho funciona da seguinte maneira: Ele recebe o sinal Wi-Fi oriundo
de seu roteador, repassa para os demais cômodos. Dependendo do alcance
do repetidor de sinal e do tamanho da sua casa, apenas um desses pode
resolver seu problema. Não se pode usar muitos destes dispositivos em uma
rede local, pois degeneram o sinal no domínio digital e causam problemas
de sincronismo entre as interfaces de rede.
Componentes de uma Rede - Meio
Físico
O meio mais utilizado hoje é o Ethernet. O padrão Ethernet
vem subdividido em: Coaxial/10base2, Par Trançado Não
Blindado – UTP/10BaseT e UTP/100baseT e Gigabit ethernet.
Também pode ser conectado por Fibra óptica, um fino
filamento contínuo de vidro com uma cobertura de proteção
que pode ser usada para conectar longas distâncias.
E ainda há as redes sem fios, que se subdividem em diversas
tecnologias: Wi-fi, bluetooth, wimax e outras.
Componentes de uma Rede -
Físicos• Elementos de Cabeamento
Par Trançado (UTP)
Componentes de uma Rede -
Físicos• Elementos de Cabeamento
Coaxial
Componentes de uma Rede -
Físicos• Elementos de Cabeamento
Fibra Óptica
Componentes de uma Rede -
Físicos• Topologias
A topologia física pode ser representada de várias
maneiras e descreve por onde os cabos passam e onde as
estações, os nós, roteadores e gateways estão localizados.
As mais utilizadas e conhecidas são as topologias do tipo
estrela, barramento e anel.
Vamos ver a seguir:
Topologia em
Anel
Componentes de uma Rede -
Físicos• Topologia Anel
A topologia em anel utiliza em geral ligações ponto-a-ponto
que operam em um único sentido de transmissão. O sinal
circula no anel até chegar ao destino. Esta topologia é pouco
tolerável à falha e possui uma grande limitação quanto a sua
expansão pelo aumento de "retardo de transmissão" (intervalo
de tempo entre o início e chegada do sinal ao nó destino).
Topologia em
Barramento
Componentes de uma Rede -
Físicos• Topologia Barramento
Rede em barramento é uma topologia de rede em que todos os computadores são ligados em
um mesmo barramento físico de dados. Apesar de os dados não passarem por dentro de cada
um dos nós, apenas uma máquina pode “escrever” no barramento num dado momento. Todas as
outras “escutam” e recolhem para si os dados destinados a elas. Quando um computador estiver
a transmitir um sinal, toda a rede fica ocupada e se outro computador tentar enviar outro sinal
ao mesmo tempo, ocorre uma colisão e é preciso reiniciar a transmissão.
Essa topologia utiliza cabos coaxiais. Para cada barramento existe um único cabo, que vai de uma
ponta a outra. O cabo é seccionado em cada local onde um micro será inserido na rede. Com o
seccionamento do cabo formam-se duas pontas e cada uma delas recebe um conector BNC. No
micro é colocado um "T" conectado à placa que junta as duas pontas. Embora ainda existam
algumas instalações de rede que utilizam esse modelo, é uma tecnologia obsoleta.
Embora esta topologia descrita fisicamente ter caído em desuso, logicamente ela é amplamente
usada. Redes ethernet utilizam este tipo lógico de topologia.
Topologia em
Estrela
Componentes de uma Rede -
Físicos• Topologia Estrela
As conexões partem de um ponto central (concentrador),
normalmente um hub ou switch. É o modelo mais
utilizado atualmente. Neste tipo de rede, todos os usuários
comunicam-se com um nó central, tem o controle
supervisor do sistema, chamado host.
Topologia em
Malha
Componentes de uma Rede -
Físicos• Topologia Malha
Todos os nós estão atados a todos os outros nós, como se
estivessem entrelaçados. Já que são vários os caminhos possíveis
por onde a informação pode fluir da origem até o destino,
neste tipo de rede, o tempo de espera é reduzido e eventuais
problemas não interrompem o funcionamento da rede.
Topologia em
Árvore
Componentes de uma Rede
- Físicos
• Topologia Árvore
A topologia em árvore é essencialmente uma
série de barras interconectadas. Geralmente
existe uma barra central onde outros ramos
menores se conectam. Esta ligação é realizada
através de derivadores e as conexões das estações
realizadas do mesmo modo que no sistema de
barra padrão. Atualmente não se usa a
topologia em árvore, por que caso haja falha, a
rede pode ser comprometida.
Componentes Lógicos em uma Rede
Componentes de uma Rede -
Lógicos• Protocolos
Um protocolo pode ser definido como "as regras
que governam" a sintaxe, semântica e
sincronização da comunicação entre sistemas
computacionais. De um modo geral, os
protocolos são conjuntos de regras que regem a
comunicação. Um exemplo clássico é a
comparação entre protocolos de computadores e
protocolos humanos, como mostra a figura a
seguir:
Rede
Componentes de uma Rede -
Lógicos• Exemplos de Protocolos:
 FTP (File Transfer Protocol)
 HTTP (Hypertext Transfer Protocol)
 IP (Internet Protocol)
 TCP (Transmission Control Protocol)
 DHCP (Dynamic Host Configuration Protocol)
Componentes de uma Rede -
Lógicos
• FTP(File Transfer Protocol)
O File Transfer Protocol é uma forma bastante
rápida e versátil de transferir arquivos, sendo
uma das mais usadas na internet.
Componentes de uma Rede -
Lógicos
• HTTP(Hypertext Transfer Protocol)
O HyperText Transfer Protocol é um protocolo de
aplicação responsável pelo tratamento de pedidos e
respostas entre cliente e servidor na World Wide Web. Ele
surgiu da necessidade de distribuir informações pela
Internet e para que essa distribuição fosse possível foi
necessário criar uma forma padronizada de comunicação
entre os clientes e os servidores da Web e entendida por
todos os computadores ligados à Internet.
Componentes de uma Rede -
Lógicos• Protocolo TCP/IP
Hoje, o protocolo mais usado é o TCP/IP, versão IPv4, e espera-
se que passemos a utilizar o IPv6. Ele é um protocolo suportado
por praticamente todos os sistemas operacionais.
Componentes de uma Rede -
Lógicos
• DHCP(Dynamic Host Configuration
Protocol)
Digamos que você seja o administrador de uma rede.
Se fosse uma rede doméstica com 3 computadores,
não seria trabalhoso atribuir um número de IP e todos
os parâmetros necessários para cada um deles. Agora,
se fossem 100, 200 ou mais, certamente a história seria
outra o protocolo DHCP faz exatamente isto
Componentes de uma Rede -
Lógicos• Arquiteturas – Exemplos:
 Cliente/Servidor
 Peer-to-Peer (P2P)
Componentes de uma Rede -
Lógicos
• Arquitetura Cliente/Servidor
A tecnologia cliente/servidor é uma arquitetura na qual o processamento da
informação é dividido em módulos ou processos distintos. Um processo é
responsável pela manutenção da informação (servidores) e outros
responsáveis pela obtenção dos dados (os clientes).
Os processos cliente enviam pedidos para o processo servidor, e este por sua
vez processa e envia os resultados dos pedidos.
É no servidor que normalmente ficam os sistemas mais pesados da rede, tais
como o banco de dados. As máquinas clientes são menos poderosas, pois não
rodam aplicativos que requerem tantos recursos das máquinas.
O importante em uma máquina em arquitetura Cliente/Servidor não é que
todas as máquinas sejam do mesmo fabricante ou do mesmo tipo. O que
realmente é importante, é o fato de todas as máquinas poderem se
interligar pela rede, com o mesmo tipo de protocolo de acesso (TCP/IP,
NetBEUI).
Rede
Componentes de uma Rede -
Lógicos• Arquitetura Peer-to-Peer (P2P)
Peer-to-peer (do inglês par-a-par ou simplesmente ponto-a-
ponto, com sigla P2P) é uma arquitetura de redes de
computadores onde cada um dos pontos ou nós da rede
funciona tanto como cliente quanto como servidor, permitindo
compartilhamentos de serviços e dados sem a necessidade de
um servidor central. As redes P2P podem ser configuradas em
casa, em Empresas e ainda na Internet. Todos os pontos da rede
devem usar programas compatíveis para ligar-se um ao outro.
Uma rede peer-to-peer pode ser usada para compartilhar
músicas, vídeos, imagens, dados, enfim qualquer coisa com
formato digital.
Rede
Bibliografia
1) www.google.com -Google
2) https://pt.wikipedia.org/wiki/Wikip%C3%A9dia:P%C3%A1gina_principal - Wikipédia
3)http://www.infoescola.com/ - InfoEscola
Componentes da equipe
• Cristiane Kelly - 12
• Emanuel Siqueira - 14
• Felipe Silva - 16
• Carlos Nogueira - 29
• Rhuan Lucas -39
• Weidiane -44

Mais conteúdo relacionado

Mais procurados

Redes1
Redes1Redes1
Redes1
redesinforma

Julia aula mestrado
Julia aula mestradoJulia aula mestrado
Julia aula mestrado
Ana Julia F Alves Ferreira

Aula 05 introducao aos sistemas estruturados
Aula 05   introducao aos sistemas estruturadosAula 05   introducao aos sistemas estruturados
Aula 05 introducao aos sistemas estruturados
Capacitações.com.br Altemar Galvão

Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)
Augusto Nogueira

Redes de computadores, tipologias e elementos de rede
Redes de computadores, tipologias e elementos de redeRedes de computadores, tipologias e elementos de rede
Redes de computadores, tipologias e elementos de rede
andreaires

Rede Cabeada
Rede CabeadaRede Cabeada
Rede Cabeada
Jorge Abdalla

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Jakson Silva

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores
LucasMansueto

Noções de redes de computadores
Noções de redes de computadoresNoções de redes de computadores
Noções de redes de computadores
Filipe Flores

CCNA - Introdução a redes para certificação 640-802 // CISCO
CCNA - Introdução a redes para certificação 640-802 // CISCOCCNA - Introdução a redes para certificação 640-802 // CISCO
CCNA - Introdução a redes para certificação 640-802 // CISCO
Dinei Vicente

Informática Aplicada - Rede de computadores
Informática Aplicada - Rede de computadoresInformática Aplicada - Rede de computadores
Informática Aplicada - Rede de computadores
Anderson Pontes

Hardware de rede
Hardware de redeHardware de rede
Hardware de rede
simoesflavio

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores
Jairo Soares Dolores Mosca

Topologias Fisicas de rede
Topologias Fisicas de redeTopologias Fisicas de rede
Topologias Fisicas de rede
diogoaaf

Tecnologias De Redes De Computadores
Tecnologias De Redes De ComputadoresTecnologias De Redes De Computadores
Tecnologias De Redes De Computadores
Matheus

Mini curso redes_computadores
Mini curso redes_computadoresMini curso redes_computadores
Mini curso redes_computadores
elgi.elgi

Tecnologias de transmissão
Tecnologias de transmissãoTecnologias de transmissão
Tecnologias de transmissão
AnaRitaFerreiraPereira

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes
Marilene de Melo

PROJETO DE REDE
PROJETO DE REDEPROJETO DE REDE
PROJETO DE REDE
WELLINGTON MARTINS

Dispositivos de ligação dos componentes à rede
Dispositivos de ligação dos componentes à redeDispositivos de ligação dos componentes à rede
Dispositivos de ligação dos componentes à rede
Taniabastos15


Mais procurados (20)

Redes1
Redes1Redes1
Redes1

Julia aula mestrado
Julia aula mestradoJulia aula mestrado
Julia aula mestrado

Aula 05 introducao aos sistemas estruturados
Aula 05   introducao aos sistemas estruturadosAula 05   introducao aos sistemas estruturados
Aula 05 introducao aos sistemas estruturados

Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)

Redes de computadores, tipologias e elementos de rede
Redes de computadores, tipologias e elementos de redeRedes de computadores, tipologias e elementos de rede
Redes de computadores, tipologias e elementos de rede

Rede Cabeada
Rede CabeadaRede Cabeada
Rede Cabeada

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores

Noções de redes de computadores
Noções de redes de computadoresNoções de redes de computadores
Noções de redes de computadores

CCNA - Introdução a redes para certificação 640-802 // CISCO
CCNA - Introdução a redes para certificação 640-802 // CISCOCCNA - Introdução a redes para certificação 640-802 // CISCO
CCNA - Introdução a redes para certificação 640-802 // CISCO

Informática Aplicada - Rede de computadores
Informática Aplicada - Rede de computadoresInformática Aplicada - Rede de computadores
Informática Aplicada - Rede de computadores

Hardware de rede
Hardware de redeHardware de rede
Hardware de rede

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores

Topologias Fisicas de rede
Topologias Fisicas de redeTopologias Fisicas de rede
Topologias Fisicas de rede

Tecnologias De Redes De Computadores
Tecnologias De Redes De ComputadoresTecnologias De Redes De Computadores
Tecnologias De Redes De Computadores

Mini curso redes_computadores
Mini curso redes_computadoresMini curso redes_computadores
Mini curso redes_computadores

Tecnologias de transmissão
Tecnologias de transmissãoTecnologias de transmissão
Tecnologias de transmissão

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes

PROJETO DE REDE
PROJETO DE REDEPROJETO DE REDE
PROJETO DE REDE

Dispositivos de ligação dos componentes à rede
Dispositivos de ligação dos componentes à redeDispositivos de ligação dos componentes à rede
Dispositivos de ligação dos componentes à rede


Semelhante a Rede

Sistema Computacao Revisao 1
Sistema Computacao Revisao 1Sistema Computacao Revisao 1
Sistema Computacao Revisao 1
Duílio Andrade

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Weslley Andrade

Informática Aplicada - Redes
Informática Aplicada - RedesInformática Aplicada - Redes
Informática Aplicada - Redes
Ricardo de Moraes

ApresentaçAo Final De Redes
ApresentaçAo Final De RedesApresentaçAo Final De Redes
ApresentaçAo Final De Redes
allanzinhuu

Apresentaçao Final De Redes
Apresentaçao Final De RedesApresentaçao Final De Redes
Apresentaçao Final De Redes
guesta9bd8d

Criação de uma rede
Criação de uma redeCriação de uma rede
Criação de uma rede
Patrícia Morais

762- Redes.ppt
762- Redes.ppt762- Redes.ppt
762- Redes.ppt
paulalobo22

AULA DE REDES DIA 22.062023.pptx
AULA DE REDES DIA 22.062023.pptxAULA DE REDES DIA 22.062023.pptx
AULA DE REDES DIA 22.062023.pptx
Cidrone

Introdução a Redes de Computadores
Introdução a Redes de ComputadoresIntrodução a Redes de Computadores
Introdução a Redes de Computadores
Marcio Paciello Paruolo

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores
Ana Julia F Alves Ferreira

S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00
doctorweb

Redes de computadores
Redes de computadoresRedes de computadores
Teconologias De Redes (Final)Mesmo
Teconologias De Redes (Final)MesmoTeconologias De Redes (Final)Mesmo
Teconologias De Redes (Final)Mesmo
Matheus

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores
Elaine Cecília Gatto

Aula2
Aula2Aula2
Gv redes industriais
Gv redes industriaisGv redes industriais
Gv redes industriais
Gabriel Vinicios Silva Maganha

Protocolos
ProtocolosProtocolos
Protocolos
Janieles Araujo

Redes
RedesRedes
Redes
Nuno Sousa

Aula 8 rede
Aula 8   redeAula 8   rede
Aula 8 rede
alex_it

Aula 02 redes
Aula 02   redesAula 02   redes
Aula 02 redes
Karen Carvalho


Semelhante a Rede (20)

Sistema Computacao Revisao 1
Sistema Computacao Revisao 1Sistema Computacao Revisao 1
Sistema Computacao Revisao 1

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Informática Aplicada - Redes
Informática Aplicada - RedesInformática Aplicada - Redes
Informática Aplicada - Redes

ApresentaçAo Final De Redes
ApresentaçAo Final De RedesApresentaçAo Final De Redes
ApresentaçAo Final De Redes

Apresentaçao Final De Redes
Apresentaçao Final De RedesApresentaçao Final De Redes
Apresentaçao Final De Redes

Criação de uma rede
Criação de uma redeCriação de uma rede
Criação de uma rede

762- Redes.ppt
762- Redes.ppt762- Redes.ppt
762- Redes.ppt

AULA DE REDES DIA 22.062023.pptx
AULA DE REDES DIA 22.062023.pptxAULA DE REDES DIA 22.062023.pptx
AULA DE REDES DIA 22.062023.pptx

Introdução a Redes de Computadores
Introdução a Redes de ComputadoresIntrodução a Redes de Computadores
Introdução a Redes de Computadores

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores

S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Teconologias De Redes (Final)Mesmo
Teconologias De Redes (Final)MesmoTeconologias De Redes (Final)Mesmo
Teconologias De Redes (Final)Mesmo

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores

Aula2
Aula2Aula2
Aula2

Gv redes industriais
Gv redes industriaisGv redes industriais
Gv redes industriais

Protocolos
ProtocolosProtocolos
Protocolos

Redes
RedesRedes
Redes

Aula 8 rede
Aula 8   redeAula 8   rede
Aula 8 rede

Aula 02 redes
Aula 02   redesAula 02   redes
Aula 02 redes


Rede

  • 1. COMPONENTES DE UMA REDE DE COMPUTADORES Disciplina: Rede de Computadores Prof.: Jakson Silva Autor: Felipe Gabriel da silva EEEP Salaberga Torquato Gomes de Matos Maranguape – CE 2016
  • 2. Introdução • O que é Rede de Computadores: Uma rede de computadores é formada por um conjunto de máquinas eletrônicas e outros dispositivos interligados entre si, com processadores capazes de trocar informações e partilhar recursos.
  • 4. Componentes de uma Rede - Físicos• Hardware de Rede Placa de rede
  • 5. Componentes de uma Rede - Físicos• Placa de Rede A placa de rede é o hardware que permite aos micros conversarem entre sí através da rede. Sua função é controlar todo o envio e recebimento de dados através da rede. Ela pode estar integrada à placa mãe de um computador ou separada dela. É o componente que toma a informação do computador e a envia pelo cabo de rede, ou pelo ar no caso de uma rede sem fio.
  • 6. Componentes de uma Rede - Físicos• Hardware de Rede Hub
  • 7. Componentes de uma Rede - Físicos• Hub O hub é um equipamento que tem a função de interligar vários computadores em uma rede. A grosso modo, funcionam como uma extensão elétrica, permitindo a ligação de vários computadores em um ponto de rede único, distribuindo informações e conexões entre todos os computador nele ligados. O hub recebe pacotes de dados vindos de um computador e os transmite estes pacotes à outros computadores da rede. Enquanto um pacote de dados está sendo transmitido, outros pacotes que são recebidos entram na fila de espera. Apenas 1 pacote de dados é transmitido de cada vez.
  • 8. Componentes de uma Rede - Físicos• Hardware de Rede Switch
  • 9. Componentes de uma Rede - Físicos• Switch O switch (comutador) é um importante equipamento que possibilita a conexão de computadores em redes. Bem, a melhor maneira de entender o funcionamento do Switch é considerá-lo como uma evolução do HUB. Isso porque ocupa também a função central da rede, realizando a conexão entre várias máquinas numa LAN (Local Area Network). No entanto, apresenta uma diferença fundamental – os dados vindos do computador de origem somente são repassados ao computador de destino.
  • 10. Componentes de uma Rede - Físicos• Hardware de Rede Roteador
  • 11. Componentes de uma Rede - Físicos • Roteadores Roteador é um equipamento usado para conectar diferentes redes de computadores entre si. Nas conexões à internet, há quase sempre um roteador que conecta a rede local à rede da internet. Quando não há um roteador, o modem está configurado em modo bridge (ponte).
  • 12. Componentes de uma Rede - Físicos • Hardware de Rede Repetidor
  • 13. Componentes de uma Rede - Físicos • Repetidores Basicamente ele funciona, como o próprio nome diz, replicando o sinal. Imagine que seu roteador esteja no escritório e que seu alcance máximo seja a sala. Pois bem, você pode colocar um repetidor de sinal na sala e ampliar até a cozinha, por exemplo. O aparelho funciona da seguinte maneira: Ele recebe o sinal Wi-Fi oriundo de seu roteador, repassa para os demais cômodos. Dependendo do alcance do repetidor de sinal e do tamanho da sua casa, apenas um desses pode resolver seu problema. Não se pode usar muitos destes dispositivos em uma rede local, pois degeneram o sinal no domínio digital e causam problemas de sincronismo entre as interfaces de rede.
  • 14. Componentes de uma Rede - Meio Físico O meio mais utilizado hoje é o Ethernet. O padrão Ethernet vem subdividido em: Coaxial/10base2, Par Trançado Não Blindado – UTP/10BaseT e UTP/100baseT e Gigabit ethernet. Também pode ser conectado por Fibra óptica, um fino filamento contínuo de vidro com uma cobertura de proteção que pode ser usada para conectar longas distâncias. E ainda há as redes sem fios, que se subdividem em diversas tecnologias: Wi-fi, bluetooth, wimax e outras.
  • 15. Componentes de uma Rede - Físicos• Elementos de Cabeamento Par Trançado (UTP)
  • 16. Componentes de uma Rede - Físicos• Elementos de Cabeamento Coaxial
  • 17. Componentes de uma Rede - Físicos• Elementos de Cabeamento Fibra Óptica
  • 18. Componentes de uma Rede - Físicos• Topologias A topologia física pode ser representada de várias maneiras e descreve por onde os cabos passam e onde as estações, os nós, roteadores e gateways estão localizados. As mais utilizadas e conhecidas são as topologias do tipo estrela, barramento e anel. Vamos ver a seguir:
  • 20. Componentes de uma Rede - Físicos• Topologia Anel A topologia em anel utiliza em geral ligações ponto-a-ponto que operam em um único sentido de transmissão. O sinal circula no anel até chegar ao destino. Esta topologia é pouco tolerável à falha e possui uma grande limitação quanto a sua expansão pelo aumento de "retardo de transmissão" (intervalo de tempo entre o início e chegada do sinal ao nó destino).
  • 22. Componentes de uma Rede - Físicos• Topologia Barramento Rede em barramento é uma topologia de rede em que todos os computadores são ligados em um mesmo barramento físico de dados. Apesar de os dados não passarem por dentro de cada um dos nós, apenas uma máquina pode “escrever” no barramento num dado momento. Todas as outras “escutam” e recolhem para si os dados destinados a elas. Quando um computador estiver a transmitir um sinal, toda a rede fica ocupada e se outro computador tentar enviar outro sinal ao mesmo tempo, ocorre uma colisão e é preciso reiniciar a transmissão. Essa topologia utiliza cabos coaxiais. Para cada barramento existe um único cabo, que vai de uma ponta a outra. O cabo é seccionado em cada local onde um micro será inserido na rede. Com o seccionamento do cabo formam-se duas pontas e cada uma delas recebe um conector BNC. No micro é colocado um "T" conectado à placa que junta as duas pontas. Embora ainda existam algumas instalações de rede que utilizam esse modelo, é uma tecnologia obsoleta. Embora esta topologia descrita fisicamente ter caído em desuso, logicamente ela é amplamente usada. Redes ethernet utilizam este tipo lógico de topologia.
  • 24. Componentes de uma Rede - Físicos• Topologia Estrela As conexões partem de um ponto central (concentrador), normalmente um hub ou switch. É o modelo mais utilizado atualmente. Neste tipo de rede, todos os usuários comunicam-se com um nó central, tem o controle supervisor do sistema, chamado host.
  • 26. Componentes de uma Rede - Físicos• Topologia Malha Todos os nós estão atados a todos os outros nós, como se estivessem entrelaçados. Já que são vários os caminhos possíveis por onde a informação pode fluir da origem até o destino, neste tipo de rede, o tempo de espera é reduzido e eventuais problemas não interrompem o funcionamento da rede.
  • 28. Componentes de uma Rede - Físicos • Topologia Árvore A topologia em árvore é essencialmente uma série de barras interconectadas. Geralmente existe uma barra central onde outros ramos menores se conectam. Esta ligação é realizada através de derivadores e as conexões das estações realizadas do mesmo modo que no sistema de barra padrão. Atualmente não se usa a topologia em árvore, por que caso haja falha, a rede pode ser comprometida.
  • 30. Componentes de uma Rede - Lógicos• Protocolos Um protocolo pode ser definido como "as regras que governam" a sintaxe, semântica e sincronização da comunicação entre sistemas computacionais. De um modo geral, os protocolos são conjuntos de regras que regem a comunicação. Um exemplo clássico é a comparação entre protocolos de computadores e protocolos humanos, como mostra a figura a seguir:
  • 32. Componentes de uma Rede - Lógicos• Exemplos de Protocolos:  FTP (File Transfer Protocol)  HTTP (Hypertext Transfer Protocol)  IP (Internet Protocol)  TCP (Transmission Control Protocol)  DHCP (Dynamic Host Configuration Protocol)
  • 33. Componentes de uma Rede - Lógicos • FTP(File Transfer Protocol) O File Transfer Protocol é uma forma bastante rápida e versátil de transferir arquivos, sendo uma das mais usadas na internet.
  • 34. Componentes de uma Rede - Lógicos • HTTP(Hypertext Transfer Protocol) O HyperText Transfer Protocol é um protocolo de aplicação responsável pelo tratamento de pedidos e respostas entre cliente e servidor na World Wide Web. Ele surgiu da necessidade de distribuir informações pela Internet e para que essa distribuição fosse possível foi necessário criar uma forma padronizada de comunicação entre os clientes e os servidores da Web e entendida por todos os computadores ligados à Internet.
  • 35. Componentes de uma Rede - Lógicos• Protocolo TCP/IP Hoje, o protocolo mais usado é o TCP/IP, versão IPv4, e espera- se que passemos a utilizar o IPv6. Ele é um protocolo suportado por praticamente todos os sistemas operacionais.
  • 36. Componentes de uma Rede - Lógicos • DHCP(Dynamic Host Configuration Protocol) Digamos que você seja o administrador de uma rede. Se fosse uma rede doméstica com 3 computadores, não seria trabalhoso atribuir um número de IP e todos os parâmetros necessários para cada um deles. Agora, se fossem 100, 200 ou mais, certamente a história seria outra o protocolo DHCP faz exatamente isto
  • 37. Componentes de uma Rede - Lógicos• Arquiteturas – Exemplos:  Cliente/Servidor  Peer-to-Peer (P2P)
  • 38. Componentes de uma Rede - Lógicos • Arquitetura Cliente/Servidor A tecnologia cliente/servidor é uma arquitetura na qual o processamento da informação é dividido em módulos ou processos distintos. Um processo é responsável pela manutenção da informação (servidores) e outros responsáveis pela obtenção dos dados (os clientes). Os processos cliente enviam pedidos para o processo servidor, e este por sua vez processa e envia os resultados dos pedidos. É no servidor que normalmente ficam os sistemas mais pesados da rede, tais como o banco de dados. As máquinas clientes são menos poderosas, pois não rodam aplicativos que requerem tantos recursos das máquinas. O importante em uma máquina em arquitetura Cliente/Servidor não é que todas as máquinas sejam do mesmo fabricante ou do mesmo tipo. O que realmente é importante, é o fato de todas as máquinas poderem se interligar pela rede, com o mesmo tipo de protocolo de acesso (TCP/IP, NetBEUI).
  • 40. Componentes de uma Rede - Lógicos• Arquitetura Peer-to-Peer (P2P) Peer-to-peer (do inglês par-a-par ou simplesmente ponto-a- ponto, com sigla P2P) é uma arquitetura de redes de computadores onde cada um dos pontos ou nós da rede funciona tanto como cliente quanto como servidor, permitindo compartilhamentos de serviços e dados sem a necessidade de um servidor central. As redes P2P podem ser configuradas em casa, em Empresas e ainda na Internet. Todos os pontos da rede devem usar programas compatíveis para ligar-se um ao outro. Uma rede peer-to-peer pode ser usada para compartilhar músicas, vídeos, imagens, dados, enfim qualquer coisa com formato digital.
  • 42. Bibliografia 1) www.google.com -Google 2) https://pt.wikipedia.org/wiki/Wikip%C3%A9dia:P%C3%A1gina_principal - Wikipédia 3)http://www.infoescola.com/ - InfoEscola
  • 43. Componentes da equipe • Cristiane Kelly - 12 • Emanuel Siqueira - 14 • Felipe Silva - 16 • Carlos Nogueira - 29 • Rhuan Lucas -39 • Weidiane -44
