Tecnologias de Redes de Computadores:
Estruturas Física e Lógica

Affonso Souza
Ana Rute
Jonathan Moraes
Karla Andrade
Matheus Nascimento

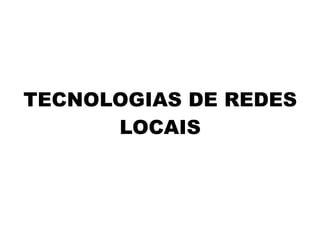

TECNOLOGIAS DE REDES
LOCAIS

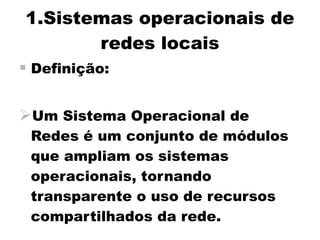

1.Sistemas operacionais de
redes locais
 Definição:

Um Sistema Operacional de
Redes é um conjunto de módulos
que ampliam os sistemas
operacionais, tornando
transparente o uso de recursos
compartilhados da rede.

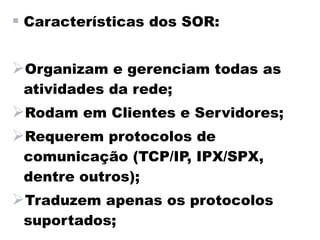

 Características dos SOR:

Organizam e gerenciam todas as
atividades da rede;
Rodam em Clientes e Servidores;
Requerem protocolos de
comunicação (TCP/IP, IPX/SPX,
dentre outros);
Traduzem apenas os protocolos
suportados;

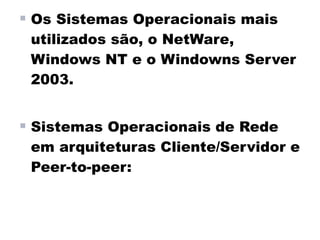

 Os Sistemas Operacionais mais
utilizados são, o NetWare,
Windows NT e o Windowns Server
2003.

 Sistemas Operacionais de Rede
em arquiteturas Cliente/Servidor e
Peer-to-peer:

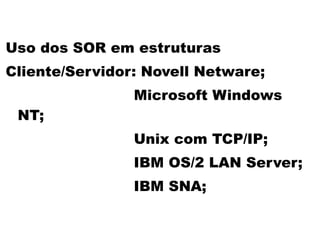

Uso dos SOR em estruturas
Cliente/Servidor: Novell Netware;
Microsoft Windows
NT;
Unix com TCP/IP;
IBM OS/2 LAN Server;
IBM SNA;

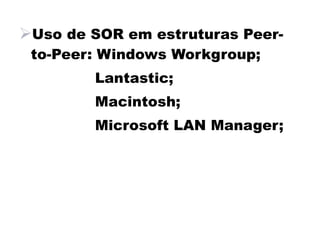

Uso de SOR em estruturas Peer-
to-Peer: Windows Workgroup;
Lantastic;
Macintosh;
Microsoft LAN Manager;

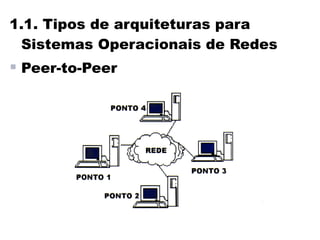

1.1. Tipos de arquiteturas para
Sistemas Operacionais de Redes
 Peer-to-Peer

 Cliente – Servidor:
Servidor Dedicado: uma máquina
servidora que não executa aplicativos
locais;

Servidor não Dedicado: uma
máquina servidora que executa aplicativos
locais, além de prover os serviços de
Servidor.

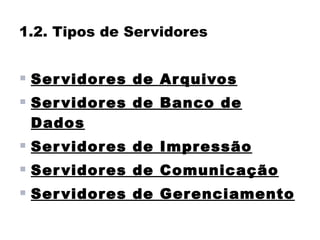

1.2. Tipos de Servidores

 Ser vidor es de Ar quivos
 Ser vidor es de Banco de
Dados
 Ser vidor es de Impr essão
 Ser vidor es de Comunicação
 Ser vidor es de Ger enciamento

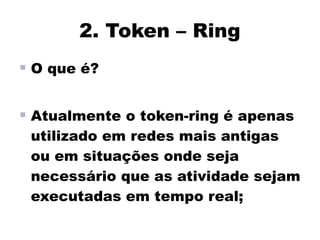

2. Token – Ring
 O que é?

 Atualmente o token-ring é apenas
utilizado em redes mais antigas
ou em situações onde seja
necessário que as atividade sejam
executadas em tempo real;

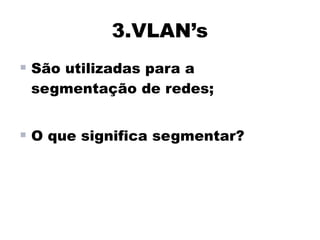

3.VLAN’s
 São utilizadas para a
segmentação de redes;

 O que significa segmentar?

 Tipos de VLAN’s:

VLAN’s Estáticas - São baseadas em portas,
ou seja, você diz que qualquer dispositivo que se
conecte a uma determinada porta do switch
pertence a uma determinada VLAN.

VLAN’s Dinâmicas - São baseadas em
endereços MAC. O administrador da rede, deve
previamente cadastrar os endereços MAC das
estações e associar os mesmos a suas respectivas
VLANS.

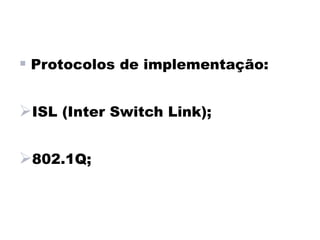

 Protocolos de implementação:

ISL (Inter Switch Link);

802.1Q;

4. Novas Tecnologias
4.1 – Bluetooth(IEEE 802.15.1):
permite interligar em rede,
pequenos aparelhos como, Palms,
câmeras digitais, celulares, etc.
4.2 - Home PNA e HomePlug
Power line: utilizam como mídia as
extensões telefônicas e tomadas
elétricas que todos temos em casa,
facilitando a instalação da rede.

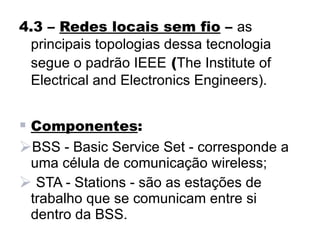

4.3 – Redes locais sem fio – as
principais topologias dessa tecnologia
segue o padrão IEEE (The Institute of
Electrical and Electronics Engineers).

 Componentes:
BSS - Basic Service Set - corresponde a
uma célula de comunicação wireless;
 STA - Stations - são as estações de
trabalho que se comunicam entre si
dentro da BSS.

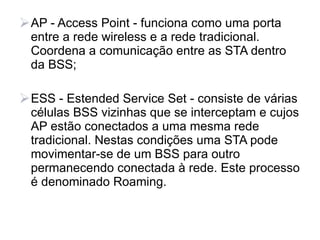

AP - Access Point - funciona como uma porta
entre a rede wireless e a rede tradicional.
Coordena a comunicação entre as STA dentro
da BSS;

ESS - Estended Service Set - consiste de várias
células BSS vizinhas que se interceptam e cujos
AP estão conectados a uma mesma rede
tradicional. Nestas condições uma STA pode
movimentar-se de um BSS para outro
permanecendo conectada à rede. Este processo
é denominado Roaming.

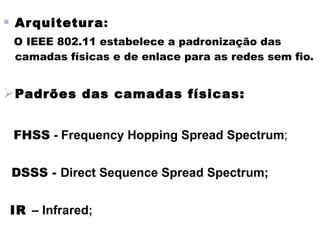

 Ar quitetura:
O IEEE 802.11 estabelece a padronização das
camadas físicas e de enlace para as redes sem fio.

Padrões das camadas físicas:

FHSS - Frequency Hopping Spread Spectrum;

DSSS - Direct Sequence Spread Spectrum;

IR – Infrared;

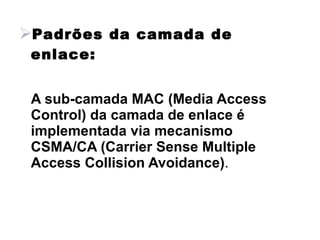

Padrões da camada de
enlace:

A sub-camada MAC (Media Access
Control) da camada de enlace é
implementada via mecanismo
CSMA/CA (Carrier Sense Multiple
Access Collision Avoidance).

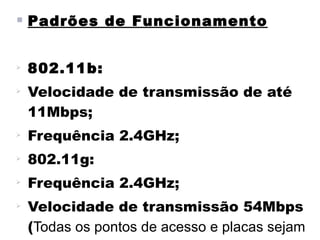

 Padrões de Funcionamento


802.11b:

Velocidade de transmissão de até
11Mbps;

Frequência 2.4GHz;

802.11g:

Frequência 2.4GHz;

Velocidade de transmissão 54Mbps
(Todas os pontos de acesso e placas sejam



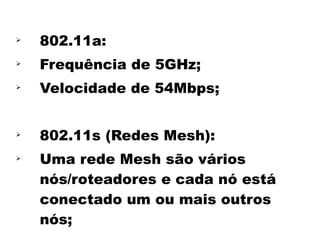

802.11a:

Frequência de 5GHz;

Velocidade de 54Mbps;



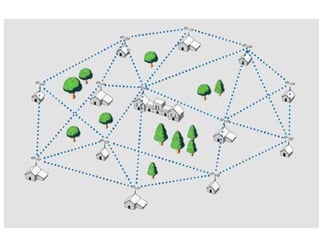

802.11s (Redes Mesh):

Uma rede Mesh são vários
nós/roteadores e cada nó está
conectado um ou mais outros
nós;

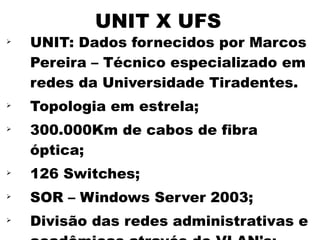

UNIT X UFS

UNIT: Dados fornecidos por Marcos
Pereira – Técnico especializado em
redes da Universidade Tiradentes.

Topologia em estrela;

300.000Km de cabos de fibra
óptica;

126 Switches;

SOR – Windows Server 2003;


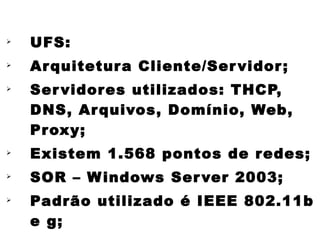

Divisão das redes administrativas e


UFS:

Ar quitetur a Cliente/Ser vidor ;

Ser vidor es utilizados: THCP,
DNS, Ar quivos, Domínio, Web,
Pr oxy;

Existem 1.568 pontos de r edes;

SOR – W indows Ser ver 2003;

Padrão utilizado é IEEE 802.11b
e g;

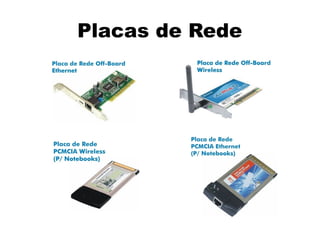

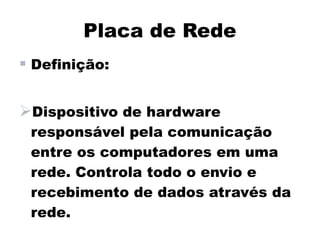

Placa de Rede
 Definição:

Dispositivo de hardware
responsável pela comunicação
entre os computadores em uma
rede. Controla todo o envio e
recebimento de dados através da
rede.

Placa de Rede
Cada arquitetura de rede exige um
tipo específico de placa de rede.
Elas diferenciam-se
também pela taxa de transmissão,
cabos de rede suportados e
barramento utilizado.

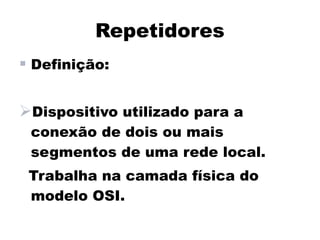

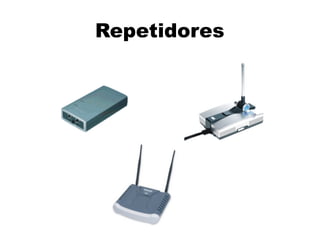

Repetidores
 Definição:

Dispositivo utilizado para a
conexão de dois ou mais
segmentos de uma rede local.
Trabalha na camada física do
modelo OSI.

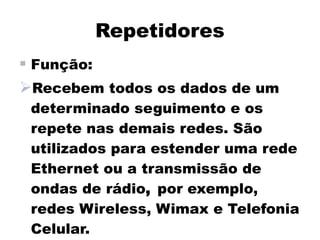

Repetidores
 Função:
Recebem todos os dados de um
determinado seguimento e os
repete nas demais redes. São
utilizados para estender uma rede
Ethernet ou a transmissão de
ondas de rádio, por exemplo,
redes Wireless, Wimax e Telefonia
Celular.

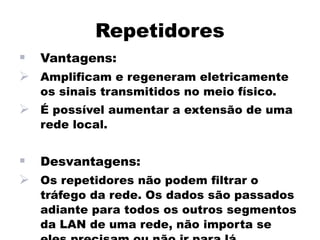

Repetidores
 Vantagens:
 Amplificam e regeneram eletricamente
os sinais transmitidos no meio físico.
 É possível aumentar a extensão de uma
rede local.

 Desvantagens:
 Os repetidores não podem filtrar o
tráfego da rede. Os dados são passados
adiante para todos os outros segmentos
da LAN de uma rede, não importa se

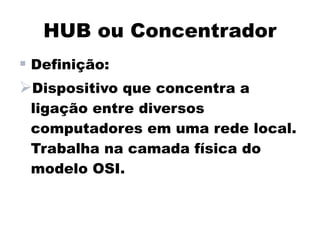

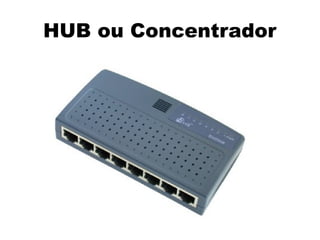

HUB ou Concentrador
 Definição:
Dispositivo que concentra a
ligação entre diversos
computadores em uma rede local.
Trabalha na camada física do
modelo OSI.

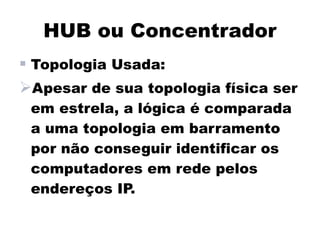

HUB ou Concentrador
 Topologia Usada:
Apesar de sua topologia física ser
em estrela, a lógica é comparada
a uma topologia em barramento
por não conseguir identificar os
computadores em rede pelos
endereços IP.

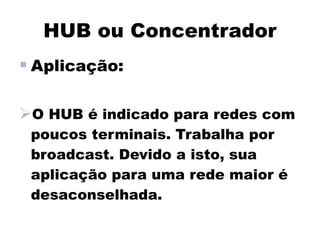

HUB ou Concentrador
 Aplicação:

O HUB é indicado para redes com
poucos terminais. Trabalha por
broadcast. Devido a isto, sua
aplicação para uma rede maior é
desaconselhada.

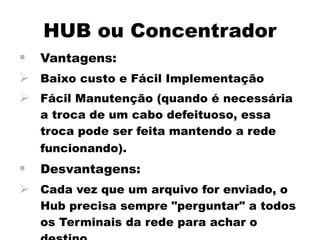

HUB ou Concentrador
 Vantagens:
 Baixo custo e Fácil Implementação
 Fácil Manutenção (quando é necessária
a troca de um cabo defeituoso, essa
troca pode ser feita mantendo a rede
funcionando).
 Desvantagens:
 Cada vez que um arquivo for enviado, o
Hub precisa sempre "perguntar" a todos
os Terminais da rede para achar o

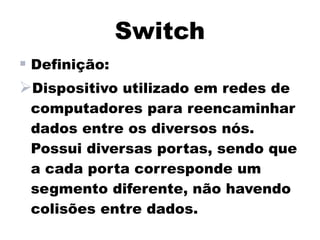

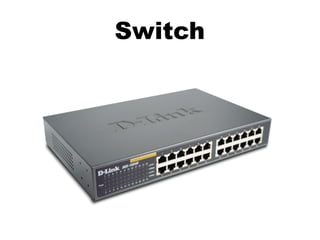

Switch
 Definição:
Dispositivo utilizado em redes de
computadores para reencaminhar
dados entre os diversos nós.
Possui diversas portas, sendo que
a cada porta corresponde um
segmento diferente, não havendo
colisões entre dados.

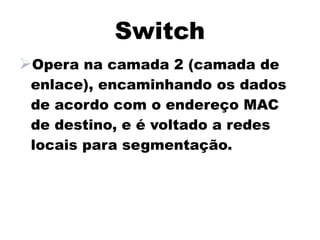

Switch
Opera na camada 2 (camada de
enlace), encaminhando os dados
de acordo com o endereço MAC
de destino, e é voltado a redes
locais para segmentação.

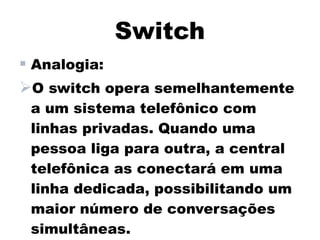

Switch

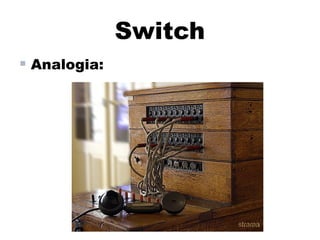

 Analogia:
O switch opera semelhantemente
a um sistema telefônico com
linhas privadas. Quando uma
pessoa liga para outra, a central
telefônica as conectará em uma
linha dedicada, possibilitando um
maior número de conversações
simultâneas.

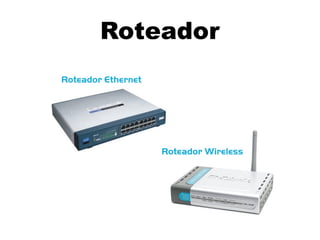

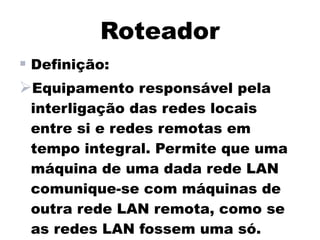

Roteador
 Definição:
Equipamento responsável pela
interligação das redes locais
entre si e redes remotas em
tempo integral. Permite que uma
máquina de uma dada rede LAN
comunique-se com máquinas de
outra rede LAN remota, como se
as redes LAN fossem uma só.

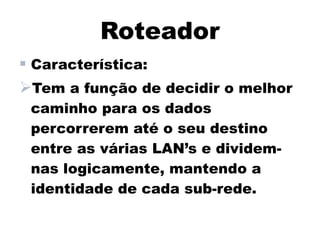

Roteador
 Característica:
Tem a função de decidir o melhor
caminho para os dados
percorrerem até o seu destino
entre as várias LAN’s e dividem-
nas logicamente, mantendo a
identidade de cada sub-rede.

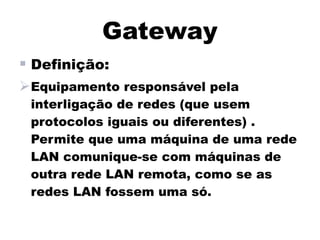

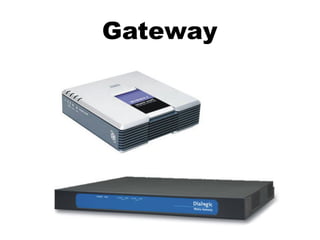

Gateway
 Definição:
Equipamento responsável pela
interligação de redes (que usem
protocolos iguais ou diferentes) .
Permite que uma máquina de uma rede
LAN comunique-se com máquinas de
outra rede LAN remota, como se as
redes LAN fossem uma só.

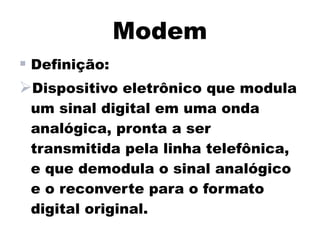

Modem
 Definição:
Dispositivo eletrônico que modula
um sinal digital em uma onda
analógica, pronta a ser
transmitida pela linha telefônica,
e que demodula o sinal analógico
e o reconverte para o formato
digital original.

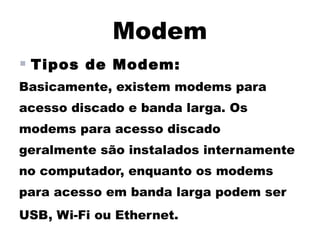

Modem
 Tipos de Modem:
Basicamente, existem modems para
acesso discado e banda larga. Os
modems para acesso discado
geralmente são instalados internamente
no computador, enquanto os modems
para acesso em banda larga podem ser
USB, Wi-Fi ou Ethernet.

Modem
 O que é xDSL?
Termo utilizado para representar todas as
tecnologias DSL . A letra "x" pode representar
uma das seguintes implementações:
 “I”, de ISDN;
 “S”, de Symmetric ou ainda Single-line-high-
bit-rate;
 “H”, de High-bit-rate;
 “A”, de Asymmetric;
 “V”, de Very-high-bit-rate.

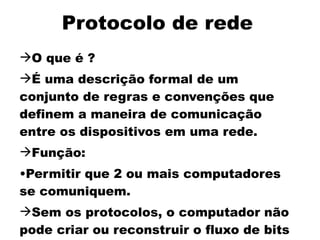

Protocolo de rede
O que é ?
É uma descrição formal de um
conjunto de regras e convenções que
definem a maneira de comunicação
entre os dispositivos em uma rede.
Função:
•Permitir que 2 ou mais computadores
se comuniquem.
Sem os protocolos, o computador não
pode criar ou reconstruir o fluxo de bits

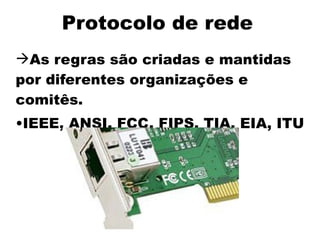

Protocolo de rede
As regras são criadas e mantidas
por diferentes organizações e
comitês.
•IEEE, ANSI, FCC, FIPS, TIA, EIA, ITU

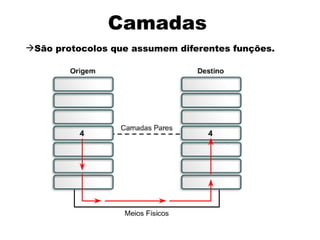

Camadas
São protocolos que assumem diferentes funções.

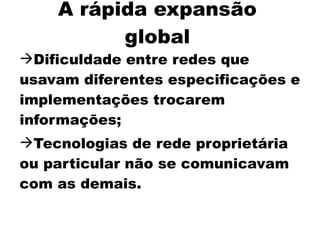

A rápida expansão
global
Dificuldade entre redes que
usavam diferentes especificações e
implementações trocarem
informações;
Tecnologias de rede proprietária
ou particular não se comunicavam
com as demais.

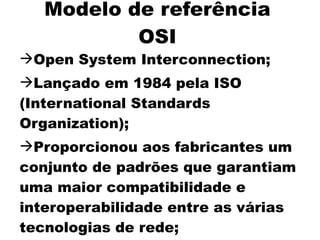

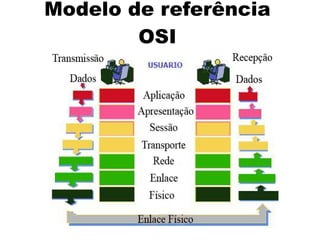

Modelo de referência
OSI
Open System Interconnection;
Lançado em 1984 pela ISO
(International Standards
Organization);
Proporcionou aos fabricantes um
conjunto de padrões que garantiam
uma maior compatibilidade e
interoperabilidade entre as várias
tecnologias de rede;

OSI

OSI
Camada Física: é responsável pelos fios,
conectores, voltagens, taxa de dados, hubs e
tranceivers.
Camada de enlace de dados: é
responsável pelo controle de acesso ao meio,
placas de redes, bridges, switches e
endereçamento MAC.
Camada de r ede: é responsável por
Endereços IPs, endereçamentos IPXs,
roteamento, protocolos de roteamento e pelos
roteadores.
Camada de transpor te: é responsável pela
comunicação fim-a-fim com controle de erro e
retransmissão. Também é responsabilidade

OSI

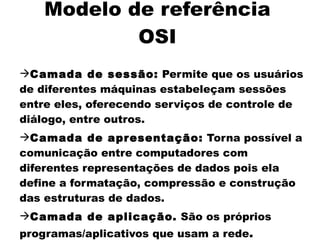

Camada de sessão: Permite que os usuários
de diferentes máquinas estabeleçam sessões
entre eles, oferecendo serviços de controle de
diálogo, entre outros.
Camada de apr esentação: Torna possível a
comunicação entre computadores com
diferentes representações de dados pois ela
define a formatação, compressão e construção
das estruturas de dados.
Camada de aplicação. São os próprios
programas/aplicativos que usam a rede.

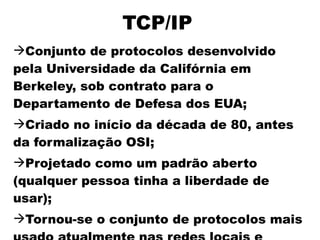

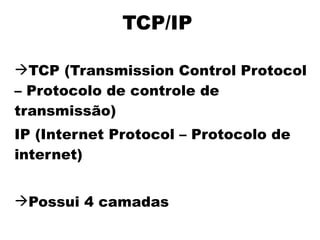

TCP/IP
Conjunto de protocolos desenvolvido
pela Universidade da Califórnia em
Berkeley, sob contrato para o
Departamento de Defesa dos EUA;
Criado no início da década de 80, antes
da formalização OSI;
Projetado como um padrão aberto
(qualquer pessoa tinha a liberdade de
usar);
Tornou-se o conjunto de protocolos mais

TCP/IP

TCP (Transmission Control Protocol
– Protocolo de controle de
transmissão)
IP (Internet Protocol – Protocolo de
internet)

Possui 4 camadas

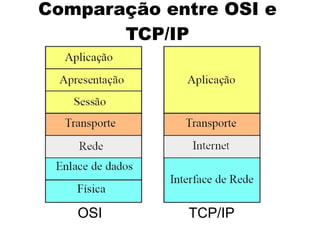

Comparação entre OSI e
TCP/IP

OSI TCP/IP

TCP/IP

A plicação (Ser viço): FTP,
TELNET, LPD, HTTP, SMTP/POP3,
NFS, etc.
Tr anspor te: TCP, UDP
Rede: IP
Interface: Ethernet, PPP, SLIP

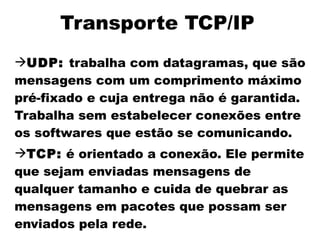

Transporte TCP/IP
UDP: trabalha com datagramas, que são
mensagens com um comprimento máximo
pré-fixado e cuja entrega não é garantida.
Trabalha sem estabelecer conexões entre
os softwares que estão se comunicando.
TCP: é orientado a conexão. Ele permite
que sejam enviadas mensagens de
qualquer tamanho e cuida de quebrar as
mensagens em pacotes que possam ser
enviados pela rede.

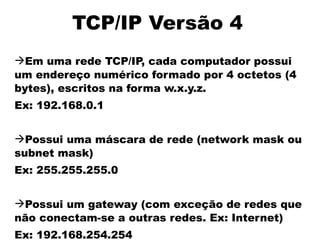

TCP/IP Versão 4
Em uma rede TCP/IP, cada computador possui
um endereço numérico formado por 4 octetos (4
bytes), escritos na forma w.x.y.z.
Ex: 192.168.0.1

Possui uma máscara de rede (network mask ou
subnet mask)
Ex: 255.255.255.0

Possui um gateway (com exceção de redes que
não conectam-se a outras redes. Ex: Internet)
Ex: 192.168.254.254

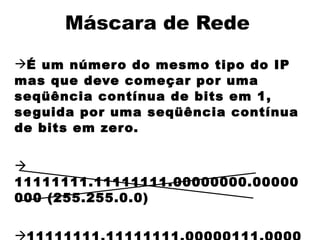

Máscara de Rede
É um númer o do mesmo tipo do IP
mas que deve começar por uma
seqüência contínua de bits em 1,
se guida por uma seqüência contínua
de bits em zero.


11111111.11111111.00000000.00000
000 (255.255.0.0)



Máscara de Rede
Serve para quebrar um endereço IP em
um endereço de rede e um endereço de
host.

Todos os computadores em uma mesma
rede local devem ter o mesmo endereço de
rede, e cada um deve ter um endereço de
host diferente.

Cada computador em uma rede TCP/IP

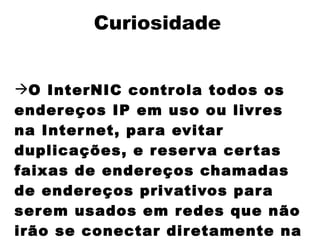

Curiosidade

O InterNIC contr ola todos os
ender eços IP em uso ou livr es
na Inter net, par a evitar
duplicações, e r eser va cer tas
faixas de ender eços chamadas
de ender eços privativos par a
ser em usados em r edes que não
irão se conectar dir etamente na

Processamento de
Comunicação em uma
Rede
A) 192.168.1.48 com máscara
255.255.0.0
B) 192.168.2.26 com máscara
255.255.0.0

Endereço de rede A = 192.168.0.0
Endereço de rede B = 192.168.0.0

Ambos possuem o mesmo endereço

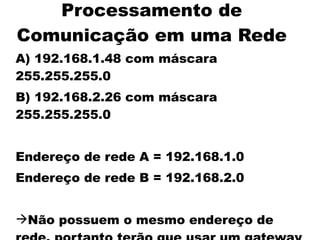

Processamento de
Comunicação em uma Rede
A) 192.168.1.48 com máscara
255.255.255.0
B) 192.168.2.26 com máscara
255.255.255.0

Endereço de rede A = 192.168.1.0
Endereço de rede B = 192.168.2.0

Não possuem o mesmo endereço de

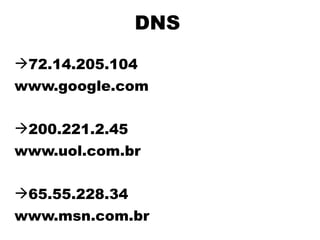

DNS
72.14.205.104
www.google.com

200.221.2.45
www.uol.com.br

65.55.228.34
www.msn.com.br

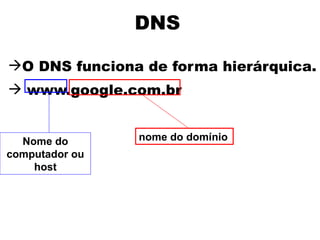

DNS

O DNS funciona de forma hierárquica.
 www.google.com.br

Nome do nome do domínio
computador ou
host

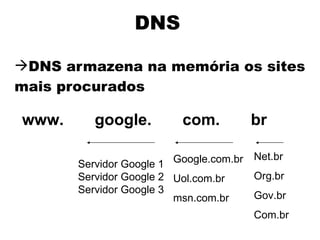

DNS

DNS armazena na memória os sites
mais procurados

www. google. com. br

Net.br
Servidor Google 1 Google.com.br
Servidor Google 2 Uol.com.br Org.br
Servidor Google 3
msn.com.br Gov.br
Com.br

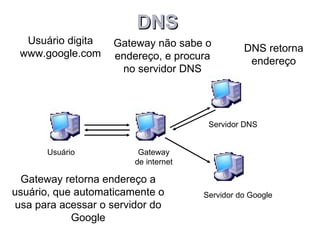

DNS
Usuário digita Gateway não sabe o
www.google.com DNS retorna
endereço, e procura endereço
no servidor DNS

Servidor DNS

Usuário Gateway
de internet

Gateway retorna endereço a
usuário, que automaticamente o Servidor do Google
usa para acessar o servidor do
Google

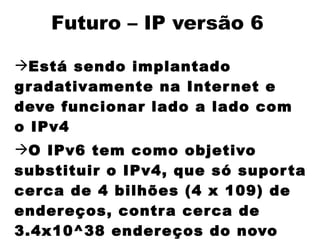

Futuro – IP versão 6

Está sendo implantado
g r adativamente na Inter net e
deve funcionar lado a lado com
o IPv4
O IPv6 tem como objetivo
substituir o IPv4, que só supor ta
cer ca de 4 bilhões (4 x 109) de
ender eços, contr a cer ca de
3.4x10^38 ender eços do novo

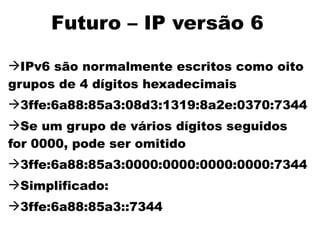

Futuro – IP versão 6

IPv6 são normalmente escritos como oito
grupos de 4 dígitos hexadecimais
3ffe:6a88:85a3:08d3:1319:8a2e:0370:7344
Se um grupo de vários dígitos seguidos
for 0000, pode ser omitido
3ffe:6a88:85a3:0000:0000:0000:0000:7344
Simplificado:
3ffe:6a88:85a3::7344

Teconologias De Redes (Final)Mesmo

Mais conteúdo relacionado

Mais procurados

Semelhante a Teconologias De Redes (Final)Mesmo

Teconologias De Redes (Final)Mesmo
