1. Prof. Ricardo

2. EMENTA
O computador: origem, funcionamento,
componentes básicos. Tecnologia de
hardware: processadores, memória,
dispositivos de E/S, redes de
computadores. Sistemas distribuídos.
Software: categorias, sistemas
operacionais, linguagens de aplicação,
planilhas, banco de dados, hipertexto,
multimídia, internet, computação gráfica.

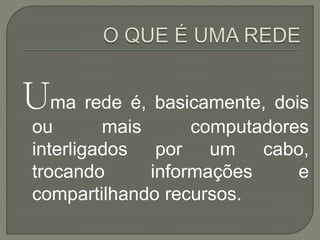

3. Uma rede é, basicamente, dois
ou mais computadores
interligados por um cabo,
trocando informações e
compartilhando recursos.

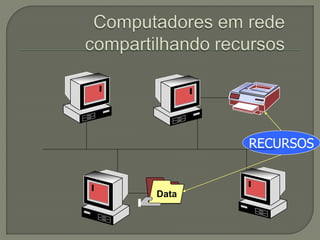

4. RECURSOS
Data

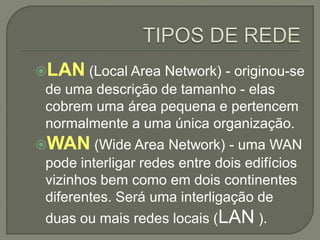

5. LAN (Local Area Network) - originou-se
de uma descrição de tamanho - elas
cobrem uma área pequena e pertencem
normalmente a uma única organização.
WAN (Wide Area Network) - uma WAN
pode interligar redes entre dois edifícios
vizinhos bem como em dois continentes
diferentes. Será uma interligação de
duas ou mais redes locais (LAN ).

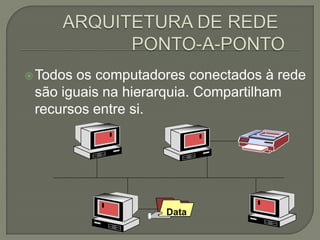

6.  Todosos computadores conectados à rede
são iguais na hierarquia. Compartilham
recursos entre si.
Data

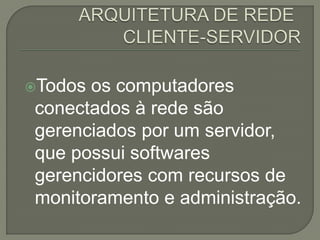

7. Todos os computadores
conectados à rede são
gerenciados por um servidor,
que possui softwares
gerencidores com recursos de
monitoramento e administração.

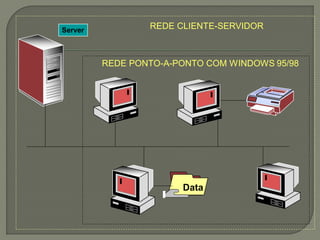

8. Server
REDE CLIENTE-SERVIDOR
REDE PONTO-A-PONTO COM WINDOWS 95/98
Data

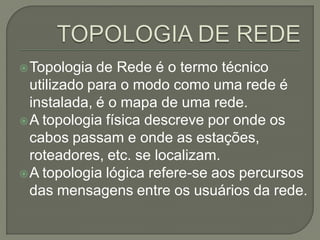

9.  Topologia de Rede é o termo técnico
utilizado para o modo como uma rede é
instalada, é o mapa de uma rede.
 A topologia física descreve por onde os
cabos passam e onde as estações,
roteadores, etc. se localizam.
 A topologia lógica refere-se aos percursos
das mensagens entre os usuários da rede.

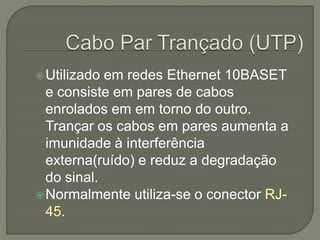

10.  Utilizado em redes Ethernet 10BASET
e consiste em pares de cabos
enrolados em em torno do outro.
Trançar os cabos em pares aumenta a
imunidade à interferência
externa(ruído) e reduz a degradação
do sinal.
 Normalmente utiliza-se o conector RJ-
45.

11. HUB
Máximo = 100 m
Mínimo = 2,5 m

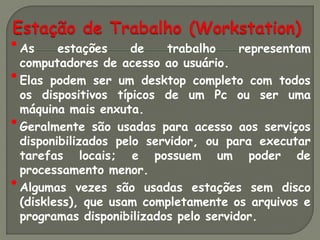

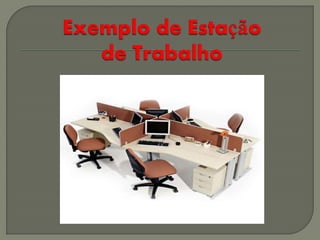

12. • As estações de trabalho representam
computadores de acesso ao usuário.
• Elas podem ser um desktop completo com todos
os dispositivos típicos de um Pc ou ser uma
máquina mais enxuta.
• Geralmente são usadas para acesso aos serviços
disponibilizados pelo servidor, ou para executar
tarefas locais; e possuem um poder de
processamento menor.
• Algumas vezes são usadas estações sem disco
(diskless), que usam completamente os arquivos e
programas disponibilizados pelo servidor.

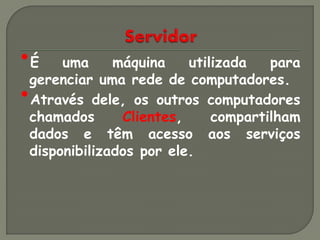

14. •É uma máquina utilizada para
gerenciar uma rede de computadores.
•Através dele, os outros computadores
chamados Clientes, compartilham
dados e têm acesso aos serviços
disponibilizados por ele.

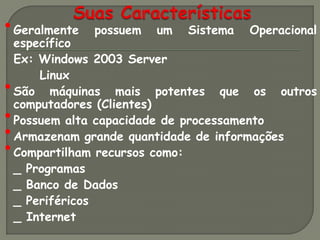

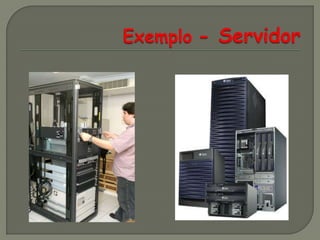

15. • Geralmente possuem um Sistema Operacional
específico
Ex: Windows 2003 Server
Linux
• São máquinas mais potentes que os outros
computadores (Clientes)
• Possuem alta capacidade de processamento
• Armazenam grande quantidade de informações
• Compartilham recursos como:
_ Programas
_ Banco de Dados
_ Periféricos
_ Internet

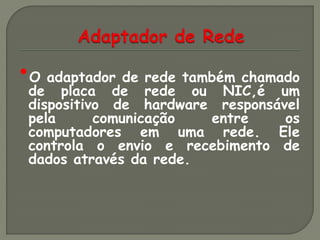

17. •de adaptadorde rede também chamado
O
placa
de rede
ou NIC,é um
dispositivo de hardware responsável
pela comunicação entre os
computadores em uma rede. Ele
controla o envio e recebimento de
dados através da rede.

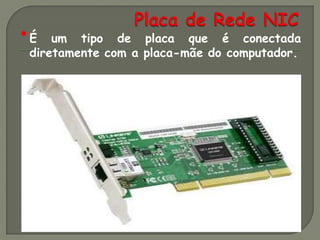

18. •É um tipo de placa que é conectada
diretamente com a placa-mãe do computador.

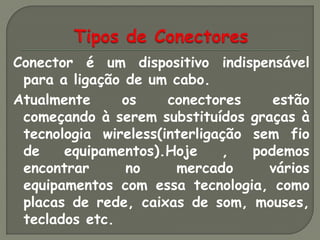

19. Conector é um dispositivo indispensável
para a ligação de um cabo.
Atualmente os conectores estão
começando à serem substituídos graças à
tecnologia wireless(interligação sem fio
de equipamentos).Hoje , podemos
encontrar no mercado vários
equipamentos com essa tecnologia, como
placas de rede, caixas de som, mouses,
teclados etc.

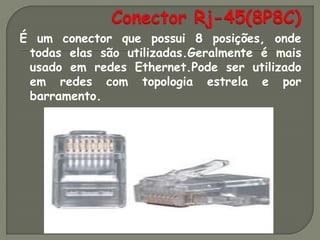

20. É um conector que possui 8 posições, onde
todas elas são utilizadas.Geralmente é mais
usado em redes Ethernet.Pode ser utilizado
em redes com topologia estrela e por
barramento.

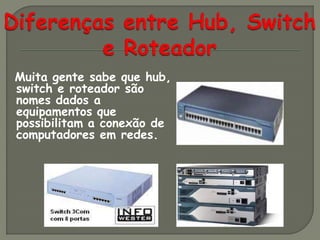

21. Muita gente sabe que hub,
switch e roteador são
nomes dados a
equipamentos que
possibilitam a conexão de
computadores em redes.

22. O hub é um dispositivo que tem a função de
interligar os computadores de uma rede local.
Sua forma de trabalho é a mais simples se
comparado ao switch e ao roteador: o hub recebe
dados vindos de um computador e os transmite às
outras máquinas. No momento em que isso
ocorre, nenhum outro computador consegue enviar
sinal. Sua liberação acontece após o sinal
anterior ter sido completamente distribuído. Em
um hub é possível ter várias portas, ou seja,
entradas para conectar o cabo de rede de cada
computador. Geralmente, há aparelhos com 8,
16, 24 e 32 portas. A quantidade varia de
acordo com o modelo e o fabricante do
equipamento.

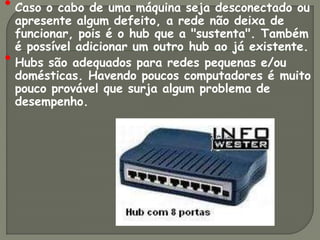

23. • Caso o cabo de uma máquina seja desconectado ou
apresente algum defeito, a rede não deixa de
funcionar, pois é o hub que a "sustenta". Também
é possível adicionar um outro hub ao já existente.
• Hubs são adequados para redes pequenas e/ou
domésticas. Havendo poucos computadores é muito
pouco provável que surja algum problema de
desempenho.

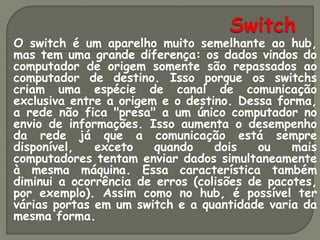

24. O switch é um aparelho muito semelhante ao hub,
mas tem uma grande diferença: os dados vindos do
computador de origem somente são repassados ao
computador de destino. Isso porque os switchs
criam uma espécie de canal de comunicação
exclusiva entre a origem e o destino. Dessa forma,
a rede não fica "presa" a um único computador no
envio de informações. Isso aumenta o desempenho
da rede já que a comunicação está sempre
disponível, exceto quando dois ou mais
computadores tentam enviar dados simultaneamente
à mesma máquina. Essa característica também
diminui a ocorrência de erros (colisões de pacotes,
por exemplo). Assim como no hub, é possível ter
várias portas em um switch e a quantidade varia da
mesma forma.

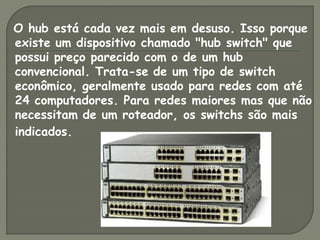

25. O hub está cada vez mais em desuso. Isso porque
existe um dispositivo chamado "hub switch" que
possui preço parecido com o de um hub
convencional. Trata-se de um tipo de switch
econômico, geralmente usado para redes com até
24 computadores. Para redes maiores mas que não
necessitam de um roteador, os switchs são mais
indicados.

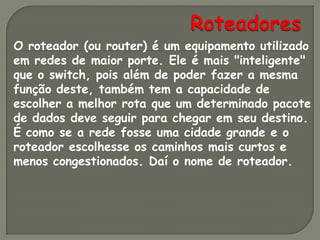

26. O roteador (ou router) é um equipamento utilizado
em redes de maior porte. Ele é mais "inteligente"
que o switch, pois além de poder fazer a mesma
função deste, também tem a capacidade de
escolher a melhor rota que um determinado pacote
de dados deve seguir para chegar em seu destino.
É como se a rede fosse uma cidade grande e o
roteador escolhesse os caminhos mais curtos e
menos congestionados. Daí o nome de roteador.

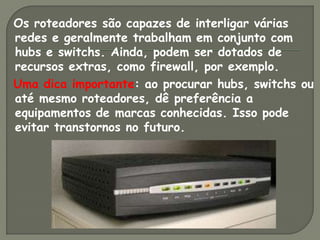

27. Os roteadores são capazes de interligar várias
redes e geralmente trabalham em conjunto com
hubs e switchs. Ainda, podem ser dotados de
recursos extras, como firewall, por exemplo.
Uma dica importante: ao procurar hubs, switchs ou
até mesmo roteadores, dê preferência a
equipamentos de marcas conhecidas. Isso pode
evitar transtornos no futuro.

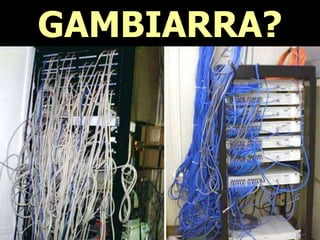

28. GAMBIARRA?

32. Montagem Física dos Cabos de Rede

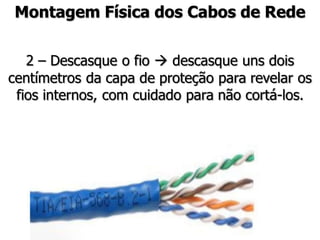

33. Montagem Física dos Cabos de Rede
2 – Descasque o fio  descasque uns dois
centímetros da capa de proteção para revelar os
fios internos, com cuidado para não cortá-los.

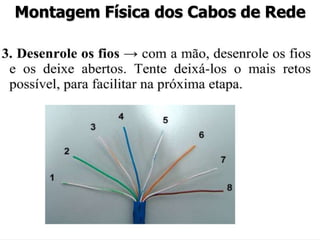

34. Montagem Física dos Cabos de Rede

35. Montagem Física dos Cabos de Rede
A ordem correta dos cabos é:
Branco do verde, Verde, Branco do laranja, Azul,
Branco do azul, Laranja, Branco do Marrom e
Marrom

36. Montagem Física dos Cabos de Rede
A ordem correta dos cabos é:
Branco do verde, Verde, Branco do laranja, Azul,
Branco do azul, Laranja, Branco do Marrom e
Marrom

37. Montagem Física dos Cabos de Rede

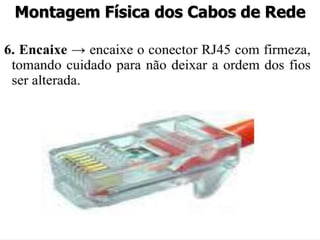

38. Montagem Física dos Cabos de Rede

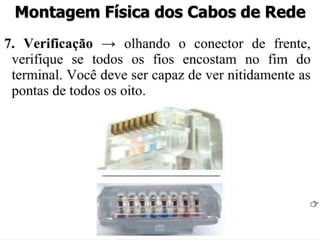

39. Montagem Física dos Cabos de Rede

40. Montagem Física dos Cabos de Rede

41. Montagem Física dos Cabos de Rede

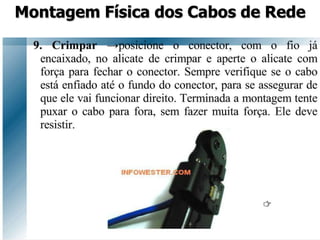

42. Montagem Física dos Cabos de Rede

43. Montagem Física dos Cabos de Rede
