1. Tipos de dispositivos de redeBruno Marques nº4 12ºE

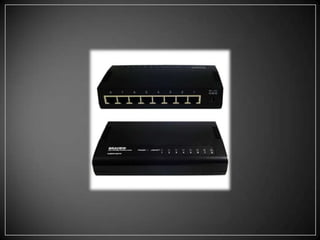

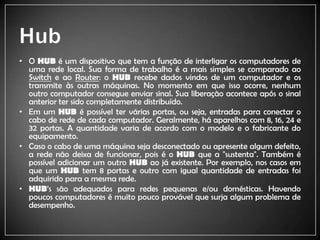

2. HubO HUBé um dispositivo que tem a função de interligar os computadores de uma rede local. Sua forma de trabalho é a mais simples se comparado ao Switche ao Router: oHUB recebe dados vindos de um computador e os transmite às outras máquinas. No momento em que isso ocorre, nenhum outro computador consegue enviar sinal. Sua liberação acontece após o sinal anterior ter sido completamente distribuído.Em um HUBé possível ter várias portas, ou seja, entradas para conectar o cabo de rede de cada computador. Geralmente, há aparelhos com 8, 16, 24 e 32 portas. A quantidade varia de acordo com o modelo e o fabricante do equipamento.Caso o cabo de uma máquina seja desconectado ou apresente algum defeito, a rede não deixa de funcionar, pois é o HUBque a "sustenta". Também é possível adicionar um outro HUBao já existente. Por exemplo, nos casos em que um HUBtem 8 portas e outro com igual quantidade de entradas foi adquirido para a mesma rede.HUB’ssão adequados para redes pequenas e/ou domésticas. Havendo poucos computadores é muito pouco provável que surja algum problema de desempenho.

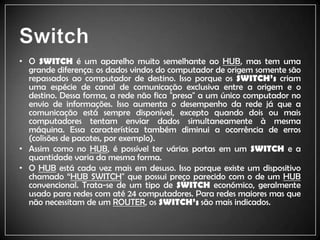

4. SwitchO SWITCHé um aparelho muito semelhante ao HUB, mas tem uma grande diferença: os dados vindos do computador de origem somente são repassados ao computador de destino. Isso porque os SWITCH’scriam uma espécie de canal de comunicação exclusiva entre a origem e o destino. Dessa forma, a rede não fica "presa" a um único computador no envio de informações. Isso aumenta o desempenho da rede já que a comunicação está sempre disponível, excepto quando dois ou mais computadores tentam enviar dados simultaneamente à mesma máquina. Essa característica também diminui a ocorrência de erros (colisões de pacotes, por exemplo).Assim como no HUB, é possível ter várias portas em um SWITCH e a quantidade varia da mesma forma.O HUBestá cada vez mais em desuso. Isso porque existe um dispositivo chamado “HUB SWITCH" que possui preço parecido com o de um HUB convencional. Trata-se de um tipo de SWITCH económico, geralmente usado para redes com até 24 computadores. Para redes maiores mas que não necessitam de um ROUTER, os SWITCH’ssão mais indicados.

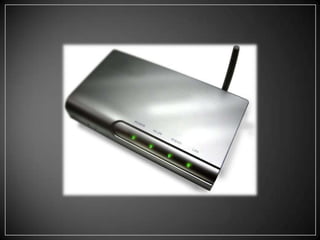

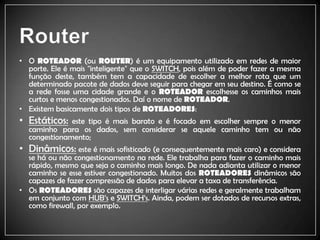

6. RouterO ROTEADOR(ou ROUTER) é um equipamento utilizado em redes de maior porte. Ele é mais "inteligente" que o SWITCH, pois além de poder fazer a mesma função deste, também tem a capacidade de escolher a melhor rota que um determinado pacote de dados deve seguir para chegar em seu destino. É como se a rede fosse uma cidade grande e o ROTEADORescolhesse os caminhos mais curtos e menos congestionados. Daí o nome de ROTEADOR.Existem basicamente dois tipos de ROTEADORES:Estáticos: este tipo é mais barato e é focado em escolher sempre o menor caminho para os dados, sem considerar se aquele caminho tem ou não congestionamento;Dinâmicos: este é mais sofisticado (e consequentemente mais caro) e considera se há ou não congestionamento na rede. Ele trabalha para fazer o caminho mais rápido, mesmo que seja o caminho mais longo. De nada adianta utilizar o menor caminho se esse estiver congestionado. Muitos dos ROTEADORESdinâmicos são capazes de fazer compressão de dados para elevar a taxa de transferência.Os ROTEADORESsão capazes de interligar várias redes e geralmente trabalham em conjunto com HUB’s e SWITCH’s. Ainda, podem ser dotados de recursos extras, como firewall, por exemplo.

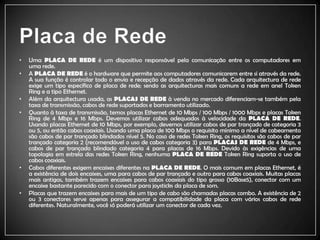

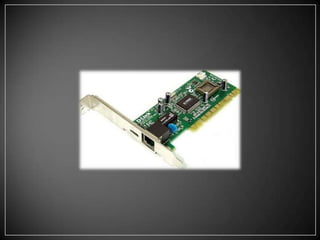

8. Placa de RedeUma PLACA DE REDE é um dispositivo responsável pela comunicação entre os computadores em uma rede.A PLACA DE REDE é o hardware que permite aos computadores comunicarem entre si através da rede. A sua função é controlar todo o envio e recepção de dados através da rede. Cada arquitectura de rede exige um tipo específico de placa de rede; sendo as arquitecturas mais comuns a rede em anel TokenRing e a tipo Ethernet.Além da arquitectura usada, as PLACAS DE REDE à venda no mercado diferenciam-se também pela taxa de transmissão, cabos de rede suportados e barramento utilizado. Quanto à taxa de transmissão, temos placas Ethernet de 10 Mbps / 100 Mbps / 1000 Mbps e placas TokenRing de 4 Mbps e 16 Mbps. Devemos utilizar cabos adequados à velocidade da PLACA DE REDE. Usando placas Ethernet de 10 Mbps, por exemplo, devemos utilizar cabos de par trançado de categoria 3 ou 5, ou então cabos coaxiais. Usando uma placa de 100 Mbps o requisito mínimo a nível de cabeamento são cabos de par trançado blindados nível 5. No caso de redes TokenRing, os requisitos são cabos de par trançado categoria 2 (recomendável o uso de cabos categoria 3) para PLACAS DE REDE de 4 Mbps, e cabos de par trançado blindado categoria 4 para placas de 16 Mbps. Devido às exigências de uma topologia em estrela das redes TokenRing, nenhuma PLACA DE REDE TokenRing suporta o uso de cabos coaxiais.Cabos diferentes exigem encaixes diferentes na PLACA DE REDE. O mais comum em placas Ethernet, é a existência de dois encaixes, uma para cabos de par trançado e outro para cabos coaxiais. Muitas placas mais antigas, também trazem encaixes para cabos coaxiais do tipo grosso (10Base5), conector com um encaixe bastante parecido com o conector para joysticks da placa de som.Placas que trazem encaixes para mais de um tipo de cabo são chamadas placas combo. A existência de 2 ou 3 conectores serve apenas para assegurar a compatibilidade da placa com vários cabos de rede diferentes. Naturalmente, você só poderá utilizar um conector de cada vez.

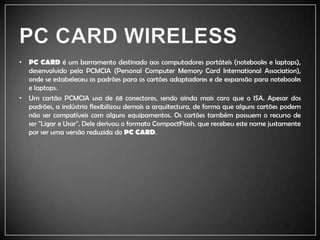

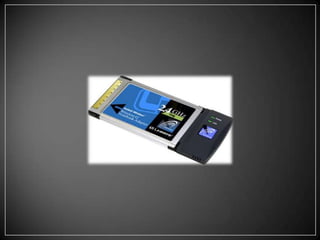

10. PC CARD WIRELESSPC CARD é um barramento destinado aos computadores portáteis (notebooks e laptops), desenvolvido pela PCMCIA (PersonalComputerMemoryCardInternationalAssociation), onde se estabeleceu os padrões para os cartões adaptadores e de expansão para notebooks e laptops.Um cartão PCMCIA usa de 68 conectores, sendo ainda mais caro que o ISA. Apesar dos padrões, a indústria flexibilizou demais a arquitectura, de forma que alguns cartões podem não ser compatíveis com alguns equipamentos. Os cartões também possuem o recurso de ser "Ligar e Usar". Dele derivou o formato CompactFlash, que recebeu este nome justamente por ser uma versão reduzida do PC CARD.

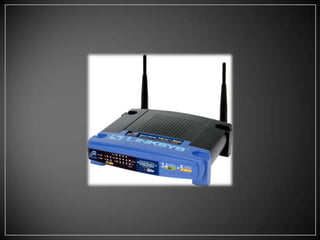

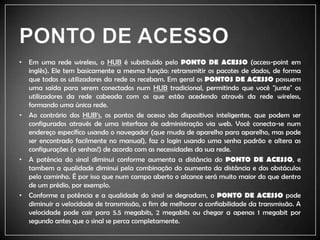

12. PONTO DE ACESSOEm uma rede wireless, o HUB é substituído pelo PONTO DE ACESSO (access-pointem inglês). Ele tem basicamente a mesma função: retransmitir os pacotes de dados, de forma que todos os utilizadores da rede os recebam. Em geral os PONTOS DE ACESSO possuem uma saída para serem conectados num HUBtradicional, permitindo que você "junte" os utilizadores da rede cabeada com os que estão acedendo através da rede wireless, formando uma única rede.Ao contrário dos HUB’s, os pontos de acesso são dispositivos inteligentes, que podem ser configurados através de uma interface de administração via web. Você conecta-se num endereço específico usando o navegador (que muda de aparelho para aparelho, mas pode ser encontrado facilmente no manual), faz o loginusando uma senha padrão e altera as configurações (e senhas!) de acordo com as necessidades da sua rede.A potência do sinal diminui conforme aumenta a distância do PONTO DE ACESSO, e tambem a qualidade diminui pela combinação do aumento da distância e dos obstáculos pelo caminho. É por isso que num campo aberto o alcance será muito maior do que dentro de um prédio, por exemplo.Conforme a potência e a qualidade do sinal se degradam, o PONTO DE ACESSO pode diminuir a velocidade de transmissão, a fim de melhorar a confiabilidade da transmissão. A velocidade pode cair para 5.5 megabits, 2 megabits ou chegar a apenas 1 megabit por segundo antes que o sinal se perca completamente.

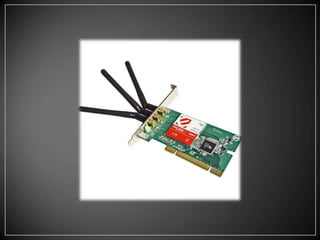

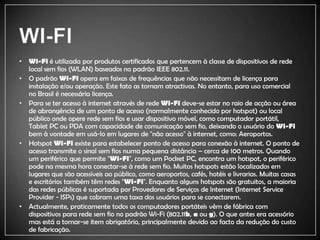

14. WI-FIWi-Fi é utilizada por produtos certificados que pertencem à classe de dispositivos de rede local sem fios (WLAN) baseados no padrão IEEE 802.11. O padrão Wi-Fi opera em faixas de frequências que não necessitam de licença para instalação e/ou operação. Este fato as tornam atractivas. No entanto, para uso comercial no Brasil é necessária licença.Para se ter acesso à internet através de rede Wi-Fi deve-se estar no raio de acção ou área de abrangência de um ponto de acesso (normalmente conhecido por hotspot) ou local público onde opere rede sem fios e usar dispositivo móvel, como computador portátil, Tablet PC ou PDA com capacidade de comunicação sem fio, deixando o usuário do Wi-Fi bem à vontade em usá-lo em lugares de "não acesso" à internet, como: Aeroportos.HotspotWi-Fiexiste para estabelecer ponto de acesso para conexão à internet. O ponto de acesso transmite o sinal sem fios numa pequena distância – cerca de 100 metros. Quando um periférico que permite "Wi-Fi", como um Pocket PC, encontra um hotspot, o periférico pode na mesma hora conectar-se à rede sem fio. Muitos hotspots estão localizados em lugares que são acessíveis ao público, como aeroportos, cafés, hotéis e livrarias. Muitas casas e escritórios também têm redes "Wi-Fi". Enquanto alguns hotspots são gratuitos, a maioria das redes públicas é suportada por Provedores de Serviços de Internet (Internet ServiceProvider - ISPs) que cobram uma taxa dos usuários para se conectarem.Actualmente, praticamente todos os computadores portáteis vêm de fábrica com dispositivos para rede sem fio no padrão Wi-Fi (802.11b, a ou g). O que antes era acessório mas está a tornar-se item obrigatório, principalmente devido ao facto da redução do custo de fabricação.
