1. Apostila de
Eletrodos Revestidos

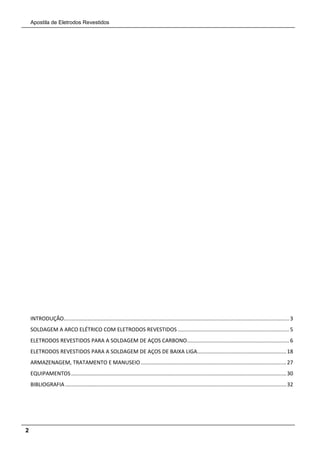

2. Apostila de Eletrodos Revestidos
2
INTRODUÇÃO........................................................................................................................................................3
SOLDAGEM A ARCO ELÉTRICO COM ELETRODOS REVESTIDOS ...........................................................................5
ELETRODOS REVESTIDOS PARA A SOLDAGEM DE AÇOS CARBONO.....................................................................6
ELETRODOS REVESTIDOS PARA A SOLDAGEM DE AÇOS DE BAIXA LIGA............................................................18
ARMAZENAGEM, TRATAMENTO E MANUSEIO ..................................................................................................27

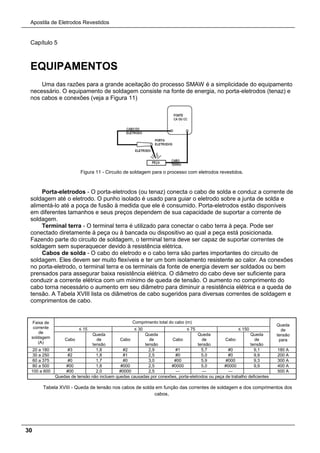

EQUIPAMENTOS.................................................................................................................................................30
BIBLIOGRAFIA .....................................................................................................................................................32

3. Eletrodos Revestidos OK
®
3
Elaborado, traduzido (parte) e adaptado por
Cleber Fortes – Engenheiro Metalúrgico, M.Sc.
Assistência Técnica Consumíveis – ESAB BR
Revisado por
Cláudio Turani Vaz – Engenheiro Metalurgista, MSc.
Assistência Técnica – ESAB BR
Última revisão em 3 de fevereiro de 2005
INTRODUÇÃO
Após muitas experiências com a novidade tecnológica da época, um inglês chamado Wilde
obteve a primeira patente de soldagem por arco elétrico em 1865. Ele uniu com sucesso duas
pequenas peças de ferro passando uma corrente elétrica através de ambas as peças e produzindo
uma solda por fusão. Aproximadamente vinte anos depois, na Inglaterra, Nikolas Bernardos e
Stanislav Olszewsky registraram a primeira patente de um processo de soldagem, baseado em um
arco elétrico estabelecido entre um eletrodo de carvão e a peça a ser soldada, fundindo os metais à
medida que o arco era manualmente passado sobre a junta a ser soldada.
Em 1890, N.G. Slavianoff (Rússia) e Charles Coffin (EUA) desenvolveram,
independentemente, a soldagem com eletrodo metálico nu. Dessa forma, durante os anos
seguintes, a soldagem por arco foi realizada com eletrodos nus, que eram consumidos na poça de
fusão e tornavam-se parte do metal de solda. As soldas eram de baixa qualidade devido ao
nitrogênio e ao oxigênio na atmosfera formando óxidos e nitretos prejudiciais no metal de solda. No

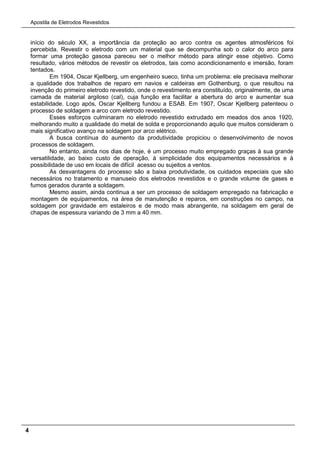

4. Apostila de Eletrodos Revestidos
4
início do século XX, a importância da proteção ao arco contra os agentes atmosféricos foi
percebida. Revestir o eletrodo com um material que se decompunha sob o calor do arco para
formar uma proteção gasosa pareceu ser o melhor método para atingir esse objetivo. Como
resultado, vários métodos de revestir os eletrodos, tais como acondicionamento e imersão, foram
tentados.
Em 1904, Oscar Kjellberg, um engenheiro sueco, tinha um problema: ele precisava melhorar
a qualidade dos trabalhos de reparo em navios e caldeiras em Gothenburg, o que resultou na
invenção do primeiro eletrodo revestido, onde o revestimento era constituído, originalmente, de uma
camada de material argiloso (cal), cuja função era facilitar a abertura do arco e aumentar sua
estabilidade. Logo após, Oscar Kjellberg fundou a ESAB. Em 1907, Oscar Kjellberg patenteou o
processo de soldagem a arco com eletrodo revestido.
Esses esforços culminaram no eletrodo revestido extrudado em meados dos anos 1920,
melhorando muito a qualidade do metal de solda e proporcionando aquilo que muitos consideram o
mais significativo avanço na soldagem por arco elétrico.
A busca contínua do aumento da produtividade propiciou o desenvolvimento de novos
processos de soldagem.
No entanto, ainda nos dias de hoje, é um processo muito empregado graças à sua grande
versatilidade, ao baixo custo de operação, à simplicidade dos equipamentos necessários e à
possibilidade de uso em locais de difícil acesso ou sujeitos a ventos.
As desvantagens do processo são a baixa produtividade, os cuidados especiais que são
necessários no tratamento e manuseio dos eletrodos revestidos e o grande volume de gases e
fumos gerados durante a soldagem.
Mesmo assim, ainda continua a ser um processo de soldagem empregado na fabricação e
montagem de equipamentos, na área de manutenção e reparos, em construções no campo, na
soldagem por gravidade em estaleiros e de modo mais abrangente, na soldagem em geral de
chapas de espessura variando de 3 mm a 40 mm.

5. Eletrodos Revestidos OK
®
5

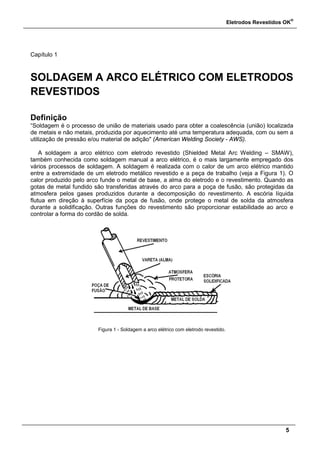

Capítulo 1
SOLDAGEM A ARCO ELÉTRICO COM ELETRODOS
REVESTIDOS
Definição
“Soldagem é o processo de união de materiais usado para obter a coalescência (união) localizada
de metais e não metais, produzida por aquecimento até uma temperatura adequada, com ou sem a
utilização de pressão e/ou material de adição" (American Welding Society - AWS).
A soldagem a arco elétrico com eletrodo revestido (Shielded Metal Arc Welding – SMAW),
também conhecida como soldagem manual a arco elétrico, é o mais largamente empregado dos
vários processos de soldagem. A soldagem é realizada com o calor de um arco elétrico mantido
entre a extremidade de um eletrodo metálico revestido e a peça de trabalho (veja a Figura 1). O
calor produzido pelo arco funde o metal de base, a alma do eletrodo e o revestimento. Quando as
gotas de metal fundido são transferidas através do arco para a poça de fusão, são protegidas da
atmosfera pelos gases produzidos durante a decomposição do revestimento. A escória líquida
flutua em direção à superfície da poça de fusão, onde protege o metal de solda da atmosfera
durante a solidificação. Outras funções do revestimento são proporcionar estabilidade ao arco e
controlar a forma do cordão de solda.
Figura 1 - Soldagem a arco elétrico com eletrodo revestido.

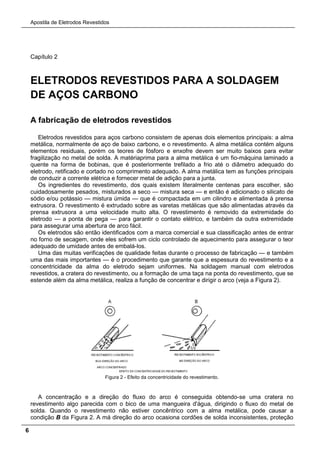

6. Apostila de Eletrodos Revestidos
6
Capítulo 2
ELETRODOS REVESTIDOS PARA A SOLDAGEM
DE AÇOS CARBONO
A fabricação de eletrodos revestidos
Eletrodos revestidos para aços carbono consistem de apenas dois elementos principais: a alma
metálica, normalmente de aço de baixo carbono, e o revestimento. A alma metálica contém alguns
elementos residuais, porém os teores de fósforo e enxofre devem ser muito baixos para evitar
fragilização no metal de solda. A matériaprima para a alma metálica é um fio-máquina laminado a
quente na forma de bobinas, que é posteriormente trefilado a frio até o diâmetro adequado do
eletrodo, retificado e cortado no comprimento adequado. A alma metálica tem as funções principais
de conduzir a corrente elétrica e fornecer metal de adição para a junta.
Os ingredientes do revestimento, dos quais existem literalmente centenas para escolher, são
cuidadosamente pesados, misturados a seco — mistura seca — e então é adicionado o silicato de
sódio e/ou potássio — mistura úmida — que é compactada em um cilindro e alimentada à prensa
extrusora. O revestimento é extrudado sobre as varetas metálicas que são alimentadas através da
prensa extrusora a uma velocidade muito alta. O revestimento é removido da extremidade do
eletrodo — a ponta de pega — para garantir o contato elétrico, e também da outra extremidade
para assegurar uma abertura de arco fácil.
Os eletrodos são então identificados com a marca comercial e sua classificação antes de entrar
no forno de secagem, onde eles sofrem um ciclo controlado de aquecimento para assegurar o teor
adequado de umidade antes de embalá-los.
Uma das muitas verificações de qualidade feitas durante o processo de fabricação — e também
uma das mais importantes — é o procedimento que garante que a espessura do revestimento e a
concentricidade da alma do eletrodo sejam uniformes. Na soldagem manual com eletrodos
revestidos, a cratera do revestimento, ou a formação de uma taça na ponta do revestimento, que se
estende além da alma metálica, realiza a função de concentrar e dirigir o arco (veja a Figura 2).
Figura 2 - Efeito da concentricidade do revestimento.
A concentração e a direção do fluxo do arco é conseguida obtendo-se uma cratera no
revestimento algo parecida com o bico de uma mangueira d'água, dirigindo o fluxo do metal de
solda. Quando o revestimento não estiver concêntrico com a alma metálica, pode causar a
condição B da Figura 2. A má direção do arco ocasiona cordões de solda inconsistentes, proteção

7. Eletrodos Revestidos OK
®
7
deficiente e falta de penetração. O eletrodo queima de modo irregular, deixando uma projeção no
lado onde o revestimento é mais espesso. Essa condição é conhecida como unha.
Funções dos revestimentos dos eletrodos
Os ingredientes que são usualmente empregados nos revestimentos podem ser classificados
fisicamente, grosso modo, como líquidos e sólidos. Os líquidos são geralmente o silicato de sódio e
o silicato de potássio. Os sólidos são pós ou materiais granulados que podem ser encontrados
livres na natureza, e necessitam apenas de concentração e redução de tamanho até o tamanho de
partícula adequado. Outros materiais sólidos empregados são produzidos como resultado de
reações químicas, tais como ligas ou outros compostos sintéticos complexos. O tamanho da
partícula do material sólido é um fator importante.
A estrutura física dos ingredientes do revestimento pode ser classificada como cristalina, fibrosa
ou amorfa (não-cristalina). Materiais cristalinos como rutilo, quartzo e mica são comumente
utilizados. O rutilo é a ocorrência natural do mineral dióxido de titânio (TiO2), e é largamente
empregado no revestimento dos eletrodos. Materiais fibrosos como celulose, e materiais amorfos
como sílica e outros compostos orgânicos são também ingredientes comuns dos revestimentos.
As funções do revestimento são:
 proteção do metal de solda - a função mais importante do revestimento é proteger o metal
de solda do oxigênio e do nitrogênio do ar quando ele está sendo transferido através do
arco, e enquanto está no estado líquido. A proteção é necessária para garantir que o metal
de solda seja íntegro, livre de bolhas de gás, e tenha a resistência e a ductilidade
adequadas. Às altas temperaturas do arco, o nitrogênio e o oxigênio prontamente se
combinam com o ferro e formam nitretos de ferro e óxidos de ferro que, se presentes no
metal de solda acima de certos valores mínimos, causarão fragilidade e porosidade. O
nitrogênio é o mais relevante, visto que é difícil controlar seu efeito uma vez que ele tenha
entrado no depósito de solda. O oxigênio pode ser removido com o uso de desoxidantes
adequados. Para evitar a contaminação da atmosfera o fluxo de metal fundido precisa ser
protegido por gases que expulsem a atmosfera circundante do arco e do metal de solda
fundido. Isso é conseguido usando-se no revestimento materiais que gerem gases e que se
decomponham durante as atividades de soldagem e produzam a atmosfera protetora.
 estabilização do arco - um arco estabilizado é aquele que abre facilmente, queima
suavemente mesmo a baixas correntes e pode ser mantido empregando-se
indiferentemente um arco longo ou um curto.
 adições de elementos de liga ao metal de solda - uma variedade de elementos tais como
cromo, níquel, molibdênio, vanádio e cobre podem ser adicionados ao metal de solda
incluindo-os na composição do revestimento. É frequentemente necessário adicionar
elementos de liga ao revestimento para balancear a perda esperada desses elementos da
vareta durante a atividade de soldagem devido à volatilização e às reações químicas.
Eletrodos de aço doce requerem pequenas quantidades de carbono, manganês e silício no
depósito de solda para resultar em soldas íntegras com o nível desejado de resistência.
Uma parte do carbono e do manganês provém da vareta, mas é necessário suplementála
com ligas ferro-manganês e em alguns casos com adições de ligas ferro-silício no
revestimento.
 direcionamento do arco elétrico - o direcionamento do fluxo do arco elétrico é obtido com
a cratera que se forma na ponta dos eletrodos (veja a Figura 2a). O uso de aglomerantes
adequados assegura um revestimento consistente que manterá a cratera e dará uma
penetração adicional e melhor direcionamento do arco elétrico.
 função da escória como agente fluxante - a função da escória é (1) fornecer proteção
adicional contra os contaminantes atmosféricos, (2) agir como purificadora e absorver
impurezas que são levadas à superfície e ficam aprisionadas pela escória, e (3) reduzir a
velocidade de resfriamento do metal fundido para permitir o escape de gases. A escória
também controla o contorno, a uniformidade e a aparência geral do cordão de solda. Isso é
particularmente importante nas juntas em ângulo.
 características da posição de soldagem - é a adição de certos ingredientes no
revestimento, principalmente compostos de titânio, que tornam possível a soldagem fora de

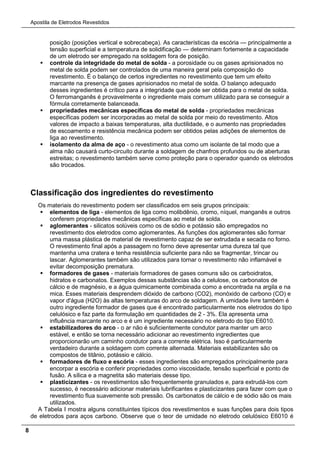

8. Apostila de Eletrodos Revestidos
8
posição (posições vertical e sobrecabeça). As características da escória — principalmente a
tensão superficial e a temperatura de solidificação — determinam fortemente a capacidade
de um eletrodo ser empregado na soldagem fora de posição.
 controle da integridade do metal de solda - a porosidade ou os gases aprisionados no
metal de solda podem ser controlados de uma maneira geral pela composição do
revestimento. É o balanço de certos ingredientes no revestimento que tem um efeito
marcante na presença de gases aprisionados no metal de solda. O balanço adequado
desses ingredientes é crítico para a integridade que pode ser obtida para o metal de solda.
O ferromanganês é provavelmente o ingrediente mais comum utilizado para se conseguir a
fórmula corretamente balanceada.
 propriedades mecânicas específicas do metal de solda - propriedades mecânicas
específicas podem ser incorporadas ao metal de solda por meio do revestimento. Altos
valores de impacto a baixas temperaturas, alta ductilidade, e o aumento nas propriedades
de escoamento e resistência mecânica podem ser obtidos pelas adições de elementos de
liga ao revestimento.
 isolamento da alma de aço - o revestimento atua como um isolante de tal modo que a
alma não causará curto-circuito durante a soldagem de chanfros profundos ou de aberturas
estreitas; o revestimento também serve como proteção para o operador quando os eletrodos
são trocados.
Classificação dos ingredientes do revestimento
Os materiais do revestimento podem ser classificados em seis grupos principais:
 elementos de liga - elementos de liga como molibdênio, cromo, níquel, manganês e outros
conferem propriedades mecânicas específicas ao metal de solda.
 aglomerantes - silicatos solúveis como os de sódio e potássio são empregados no
revestimento dos eletrodos como aglomerantes. As funções dos aglomerantes são formar
uma massa plástica de material de revestimento capaz de ser extrudada e secada no forno.
O revestimento final após a passagem no forno deve apresentar uma dureza tal que
mantenha uma cratera e tenha resistência suficiente para não se fragmentar, trincar ou
lascar. Aglomerantes também são utilizados para tornar o revestimento não inflamável e
evitar decomposição prematura.
 formadores de gases - materiais formadores de gases comuns são os carboidratos,
hidratos e carbonatos. Exemplos dessas substâncias são a celulose, os carbonatos de
cálcio e de magnésio, e a água quimicamente combinada como a encontrada na argila e na
mica. Esses materiais desprendem dióxido de carbono (CO2), monóxido de carbono (CO) e
vapor d'água (H2O) às altas temperaturas do arco de soldagem. A umidade livre também é
outro ingrediente formador de gases que é encontrado particularmente nos eletrodos do tipo
celulósico e faz parte da formulação em quantidades de 2 - 3%. Ela apresenta uma
influência marcante no arco e é um ingrediente necessário no eletrodo do tipo E6010.
 estabilizadores do arco - o ar não é suficientemente condutor para manter um arco
estável, e então se torna necessário adicionar ao revestimento ingredientes que
proporcionarão um caminho condutor para a corrente elétrica. Isso é particularmente
verdadeiro durante a soldagem com corrente alternada. Materiais estabilizantes são os
compostos de titânio, potássio e cálcio.
 formadores de fluxo e escória - esses ingredientes são empregados principalmente para
encorpar a escória e conferir propriedades como viscosidade, tensão superficial e ponto de
fusão. A sílica e a magnetita são materiais desse tipo.
 plasticizantes - os revestimentos são frequentemente granulados e, para extrudá-los com
sucesso, é necessário adicionar materiais lubrificantes e plasticizantes para fazer com que o
revestimento flua suavemente sob pressão. Os carbonatos de cálcio e de sódio são os mais
utilizados.
A Tabela I mostra alguns constituintes típicos dos revestimentos e suas funções para dois tipos
de eletrodos para aços carbono. Observe que o teor de umidade no eletrodo celulósico E6010 é

9. Eletrodos Revestidos OK
®
9

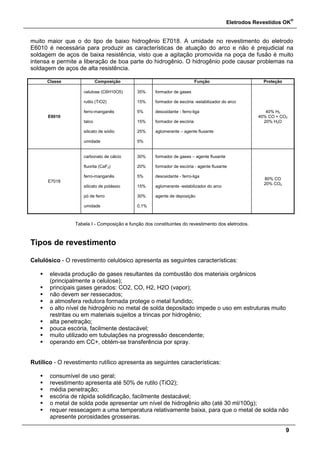

muito maior que o do tipo de baixo hidrogênio E7018. A umidade no revestimento do eletrodo
E6010 é necessária para produzir as características de atuação do arco e não é prejudicial na
soldagem de aços de baixa resistência, visto que a agitação promovida na poça de fusão é muito
intensa e permite a liberação de boa parte do hidrogênio. O hidrogênio pode causar problemas na
soldagem de aços de alta resistência.
Classe Composição Função Proteção
E6010
celulose (C6H10O5)
rutilo (TiO2)
ferro-manganês
talco
silicato de sódio
umidade
35%
15%
5%
15%
25%
5%
formador de gases
formador de escória -estabilizador do arco
desoxidante - ferro-liga
formador de escória
aglomerante – agente fluxante
40% H2
40% CO + CO2
20% H2O
E7018
carbonato de cálcio
fluorita (CaF2)
ferro-manganês
silicato de potássio
pó de ferro
umidade
30%
20%
5%
15%
30%
0,1%
formador de gases – agente fluxante
formador de escória - agente fluxante
desoxidante - ferro-liga
aglomerante -estabilizador do arco
agente de deposição
80% CO
20% CO2
Tabela I - Composição e função dos constituintes do revestimento dos eletrodos.
Tipos de revestimento
Celulósico - O revestimento celulósico apresenta as seguintes características:
 elevada produção de gases resultantes da combustão dos materiais orgânicos
(principalmente a celulose);
 principais gases gerados: CO2, CO, H2, H2O (vapor);
 não devem ser ressecados;
 a atmosfera redutora formada protege o metal fundido;
 o alto nível de hidrogênio no metal de solda depositado impede o uso em estruturas muito
restritas ou em materiais sujeitos a trincas por hidrogênio;
 alta penetração;
 pouca escória, facilmente destacável;
 muito utilizado em tubulações na progressão descendente;
 operando em CC+, obtém-se transferência por spray.
Rutílico - O revestimento rutílico apresenta as seguintes características:
 consumível de uso geral;
 revestimento apresenta até 50% de rutilo (TiO2);
 média penetração;
 escória de rápida solidificação, facilmente destacável;
 o metal de solda pode apresentar um nível de hidrogênio alto (até 30 ml/100g);
 requer ressecagem a uma temperatura relativamente baixa, para que o metal de solda não
apresente porosidades grosseiras.

10. Apostila de Eletrodos Revestidos
10
Básico - O revestimento básico apresenta as seguintes características:
 geralmente apresenta as melhores propriedades mecânicometalúrgicas entre todos os
eletrodos, destacando-se a tenacidade;
 elevados teores de carbonato de cálcio e fluorita, gerando um metal de solda altamente
desoxidado e com muito baixo nível de inclusões complexas de sulfetos e fosfetos;
 não opera bem em CA, quando o teor de fluorita é muito elevado;
 escória fluida e facilmente destacável;
 cordão de média penetração e perfil plano ou convexo;
 requer ressecagem a temperaturas relativamente altas;
 após algumas horas de contato com a atmosfera, requer ressecagem por ser altamente
higroscópico;
Altíssimo rendimento - O revestimento altíssimo rendimento apresenta as seguintes
características:
 adição de pó de ferro (rutílico/básico);
 aumenta a taxa de deposição;
 pode ou não ser ligado;
 aumenta a fluidez da escória, devido à formação de óxido de ferro;
 melhora a estabilidade do arco e a penetração é reduzida, principalmente com alta
intensidade de corrente, o que pode minimizar a ocorrência de mordeduras;
 possibilidade de soldar por gravidade (arraste);
 reduz a tenacidade do metal de solda.
Os eletrodos de altíssimo rendimento possuem uma aplicação com altas taxas de deposição, que é
a soldagem por gravidade em estaleiros navais com o dispositivo (tripé) mostrado na Figura 3.
Figura 3 - Equipamento para soldagem por gravidade do eletrodo OK 33.80.

11. Eletrodos Revestidos OK
®
11

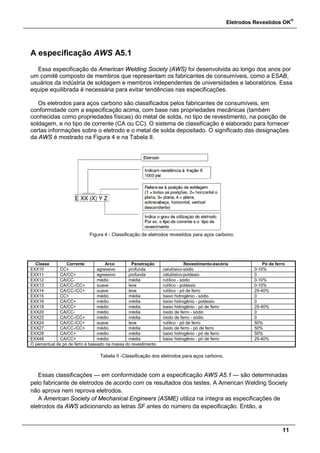

A especificação AWS A5.1
Essa especificação da American Welding Society (AWS) foi desenvolvida ao longo dos anos por
um comitê composto de membros que representam os fabricantes de consumíveis, como a ESAB,
usuários da indústria de soldagem e membros independentes de universidades e laboratórios. Essa
equipe equilibrada é necessária para evitar tendências nas especificações.
Os eletrodos para aços carbono são classificados pelos fabricantes de consumíveis, em
conformidade com a especificação acima, com base nas propriedades mecânicas (também
conhecidas como propriedades físicas) do metal de solda, no tipo de revestimento, na posição de
soldagem, e no tipo de corrente (CA ou CC). O sistema de classificação é elaborado para fornecer
certas informações sobre o eletrodo e o metal de solda depositado. O significado das designações
da AWS é mostrado na Figura 4 e na Tabela II.
Figura 4 - Classificação de eletrodos revestidos para aços carbono.
Classe Corrente Arco Penetração Revestimento-escória Pó de ferro
EXX10 CC+ agressivo profunda celulósico-sódio 0-10%
EXX11 CA/CC+ agressivo profunda celulósico-potássio 0
EXX12 CA/CC- médio média rutílico - sódio 0-10%
EXX13 CA/CC-/CC+ suave leve rutílico - potássio 0-10%
EXX14 CA/CC-/CC+ suave leve rutílico - pó de ferro 25-40%
EXX15 CC+ médio média baixo hidrogênio - sódio 0
EXX16 CA/CC+ médio média baixo hidrogênio - potássio 0
EXX18 CA/CC+ médio média baixo hidrogênio - pó de ferro 25-40%
EXX20 CA/CC­ médio média óxido de ferro - sódio 0
EXX22 CA/CC-/CC+ médio média óxido de ferro - sódio 0
EXX24 CA/CC-/CC+ suave leve rutílico - pó de ferro 50%
EXX27 CA/CC-/CC+ médio média óxido de ferro - pó de ferro 50%
EXX28 CA/CC+ médio média baixo hidrogênio - pó de ferro 50%
EXX48 CA/CC+ médio média baixo hidrogênio - pó de ferro 25-40%
O percentual de pó de ferro é baseado na massa do revestimento
Tabela II -Classificação dos eletrodos para aços carbono.
Essas classificações — em conformidade com a especificação AWS A5.1 — são determinadas
pelo fabricante de eletrodos de acordo com os resultados dos testes. A American Welding Society
não aprova nem reprova eletrodos.
A American Society of Mechanical Engineers (ASME) utiliza na íntegra as especificações de
eletrodos da AWS adicionando as letras SF antes do número da especificação. Então, a

12. Apostila de Eletrodos Revestidos
12
especificação AWS A5.1 transforma-se na especificação ASME SFA5.1. Tanto a classificação
quanto os requisitos são os mesmos.
Composição química do metal de solda (AWS A5.1)
A Tabela III mostra os requisitos químicos para eletrodos revestidos aplicáveis aos aços
carbono.
Tabela II -Classificação dos eletrodos para aços carbono.
Propriedades mecânicas (AWS A5.1)
Os ensaios mecânicos (ou físicos) de metal depositado são realizados em todos os corpos de
prova na condição como soldado. Isso significa que a solda ou o metal de solda não fica sujeito a
qualquer tipo de tratamento térmico. Corpos de prova de tração para todas as classificações de
eletrodos exceto os de baixo hidrogênio (E7015, E7016, E7018, E7028 e E7048) são envelhecidos
na faixa de 95°C a 105°C por 48 horas antes do ensaio de tração. Isso não é considerado um
tratamento térmico, pois simplesmente acelera a difusão do hidrogênio do metal de solda nos
eletrodos do tipo celulósico ou rutílico.
A Tabela IV mostra as propriedades mecânicas para os eletrodos revestidos aplicáveis aos aços
carbono.
Classe LE (MPa) LR (MPa) Al (%)
Ch V
média
(J)
Ch V
indiv.
(J)
Temp
(°C)
E6010 ≥331 ≥414 ≥22 ≥27 ≥20 -29 °C
E6011 ≥331 ≥414 ≥22 ≥27 ≥20 -29 °C
E6012 ≥331 ≥414 ≥17 - - -
E6013 ≥331 ≥414 ≥17 - - -
E6020 ≥331 ≥414 ≥22 - - -
E6022 - ≥414 - - - -
E6027 ≥331 ≥414 ≥22 ≥27 ≥20 -29 °C
E7014 ≥399 ≥482 ≥17 - - -
E7015 ≥399 ≥482 ≥22 ≥27 ≥20 -29 °C
E7016 ≥399 ≥482 ≥22 ≥27 ≥20 -29 °C
E7018 ≥399 ≥482 ≥22 ≥27 ≥20 -29 °C
E7024 ≥399 ≥482 ≥17 - - -
E7028 ≥399 ≥482 ≥22 ≥27 ≥20 -18 °C
E7048 ≥399 ≥482 ≥22 ≥27 ≥20 -29 °C
Tabela IV - Propriedades mecânicas dos eletrodos revestidos para aços carbono.
Classe Mn Si Ni Cr Mo V
Mn+Ni+
Cr+Mo+
V
E6010 - - - - - -
E6011 - - - - - -
E6012 - - - - - -
E6013 - - - - - -
E6020 - - - - - -
E6022 - - - - - -
E6027 - - - - - -
E7014 ≤1,25 ≤1,90 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,50
E7015 ≤1,25 ≤1,90 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,50
E7016 ≤1,60 ≤0,75 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,75
E7018 ≤1,60 ≤0,75 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,75
E7024 ≤1,25 ≤0,90 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,50
E7027 ≤1,60 ≤0,75 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,75
E7028 ≤1,60 ≤0,90 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,75
E7048 ≤1,60 ≤0,90 ≤0,30 ≤0,20 ≤0,30 ≤0,08 ≤1,75

13. Eletrodos Revestidos OK
®
13

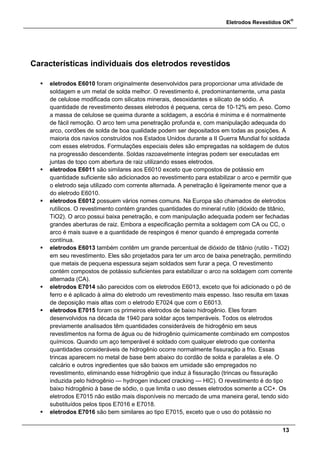

Características individuais dos eletrodos revestidos
 eletrodos E6010 foram originalmente desenvolvidos para proporcionar uma atividade de
soldagem e um metal de solda melhor. O revestimento é, predominantemente, uma pasta
de celulose modificada com silicatos minerais, desoxidantes e silicato de sódio. A
quantidade de revestimento desses eletrodos é pequena, cerca de 10-12% em peso. Como
a massa de celulose se queima durante a soldagem, a escória é mínima e é normalmente
de fácil remoção. O arco tem uma penetração profunda e, com manipulação adequada do
arco, cordões de solda de boa qualidade podem ser depositados em todas as posições. A
maioria dos navios construídos nos Estados Unidos durante a II Guerra Mundial foi soldada
com esses eletrodos. Formulações especiais deles são empregadas na soldagem de dutos
na progressão descendente. Soldas razoavelmente íntegras podem ser executadas em
juntas de topo com abertura de raiz utilizando esses eletrodos.
 eletrodos E6011 são similares aos E6010 exceto que compostos de potássio em
quantidade suficiente são adicionados ao revestimento para estabilizar o arco e permitir que
o eletrodo seja utilizado com corrente alternada. A penetração é ligeiramente menor que a
do eletrodo E6010.
 eletrodos E6012 possuem vários nomes comuns. Na Europa são chamados de eletrodos
rutílicos. O revestimento contém grandes quantidades do mineral rutilo (dióxido de titânio,
TiO2). O arco possui baixa penetração, e com manipulação adequada podem ser fechadas
grandes aberturas de raiz. Embora a especificação permita a soldagem com CA ou CC, o
arco é mais suave e a quantidade de respingos é menor quando é empregada corrente
contínua.
 eletrodos E6013 também contêm um grande percentual de dióxido de titânio (rutilo - TiO2)
em seu revestimento. Eles são projetados para ter um arco de baixa penetração, permitindo
que metais de pequena espessura sejam soldados sem furar a peça. O revestimento
contém compostos de potássio suficientes para estabilizar o arco na soldagem com corrente
alternada (CA).
 eletrodos E7014 são parecidos com os eletrodos E6013, exceto que foi adicionado o pó de
ferro e é aplicado à alma do eletrodo um revestimento mais espesso. Isso resulta em taxas
de deposição mais altas com o eletrodo E7024 que com o E6013.
 eletrodos E7015 foram os primeiros eletrodos de baixo hidrogênio. Eles foram
desenvolvidos na década de 1940 para soldar aços temperáveis. Todos os eletrodos
previamente analisados têm quantidades consideráveis de hidrogênio em seus
revestimentos na forma de água ou de hidrogênio quimicamente combinado em compostos
químicos. Quando um aço temperável é soldado com qualquer eletrodo que contenha
quantidades consideráveis de hidrogênio ocorre normalmente fissuração a frio. Essas
trincas aparecem no metal de base bem abaixo do cordão de solda e paralelas a ele. O
calcário e outros ingredientes que são baixos em umidade são empregados no
revestimento, eliminando esse hidrogênio que induz à fissuração (trincas ou fissuração
induzida pelo hidrogênio — hydrogen induced cracking — HIC). O revestimento é do tipo
baixo hidrogênio à base de sódio, o que limita o uso desses eletrodos somente a CC+. Os
eletrodos E7015 não estão mais disponíveis no mercado de uma maneira geral, tendo sido
substituídos pelos tipos E7016 e E7018.
 eletrodos E7016 são bem similares ao tipo E7015, exceto que o uso do potássio no

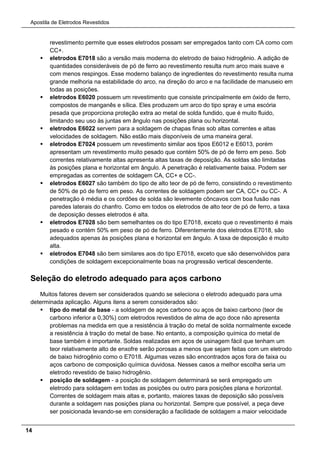

14. Apostila de Eletrodos Revestidos
14
revestimento permite que esses eletrodos possam ser empregados tanto com CA como com
CC+.
 eletrodos E7018 são a versão mais moderna do eletrodo de baixo hidrogênio. A adição de
quantidades consideráveis de pó de ferro ao revestimento resulta num arco mais suave e
com menos respingos. Esse moderno balanço de ingredientes do revestimento resulta numa
grande melhoria na estabilidade do arco, na direção do arco e na facilidade de manuseio em
todas as posições.
 eletrodos E6020 possuem um revestimento que consiste principalmente em óxido de ferro,
compostos de manganês e sílica. Eles produzem um arco do tipo spray e uma escória
pesada que proporciona proteção extra ao metal de solda fundido, que é muito fluido,
limitando seu uso às juntas em ângulo nas posições plana ou horizontal.
 eletrodos E6022 servem para a soldagem de chapas finas sob altas correntes e altas
velocidades de soldagem. Não estão mais disponíveis de uma maneira geral.
 eletrodos E7024 possuem um revestimento similar aos tipos E6012 e E6013, porém
apresentam um revestimento muito pesado que contém 50% de pó de ferro em peso. Sob
correntes relativamente altas apresenta altas taxas de deposição. As soldas são limitadas
às posições plana e horizontal em ângulo. A penetração é relativamente baixa. Podem ser
empregadas as correntes de soldagem CA, CC+ e CC-.
 eletrodos E6027 são também do tipo de alto teor de pó de ferro, consistindo o revestimento
de 50% de pó de ferro em peso. As correntes de soldagem podem ser CA, CC+ ou CC-. A
penetração é média e os cordões de solda são levemente côncavos com boa fusão nas
paredes laterais do chanfro. Como em todos os eletrodos de alto teor de pó de ferro, a taxa
de deposição desses eletrodos é alta.
 eletrodos E7028 são bem semelhantes os do tipo E7018, exceto que o revestimento é mais
pesado e contém 50% em peso de pó de ferro. Diferentemente dos eletrodos E7018, são
adequados apenas às posições plana e horizontal em ângulo. A taxa de deposição é muito
alta.
 eletrodos E7048 são bem similares aos do tipo E7018, exceto que são desenvolvidos para
condições de soldagem excepcionalmente boas na progressão vertical descendente.
Seleção do eletrodo adequado para aços carbono
Muitos fatores devem ser considerados quando se seleciona o eletrodo adequado para uma
determinada aplicação. Alguns itens a serem considerados são:
 tipo do metal de base - a soldagem de aços carbono ou aços de baixo carbono (teor de
carbono inferior a 0,30%) com eletrodos revestidos de alma de aço doce não apresenta
problemas na medida em que a resistência à tração do metal de solda normalmente excede
a resistência à tração do metal de base. No entanto, a composição química do metal de
base também é importante. Soldas realizadas em aços de usinagem fácil que tenham um
teor relativamente alto de enxofre serão porosas a menos que sejam feitas com um eletrodo
de baixo hidrogênio como o E7018. Algumas vezes são encontrados aços fora de faixa ou
aços carbono de composição química duvidosa. Nesses casos a melhor escolha seria um
eletrodo revestido de baixo hidrogênio.
 posição de soldagem - a posição de soldagem determinará se será empregado um
eletrodo para soldagem em todas as posições ou outro para posições plana e horizontal.
Correntes de soldagem mais altas e, portanto, maiores taxas de deposição são possíveis
durante a soldagem nas posições plana ou horizontal. Sempre que possível, a peça deve
ser posicionada levando-se em consideração a facilidade de soldagem a maior velocidade

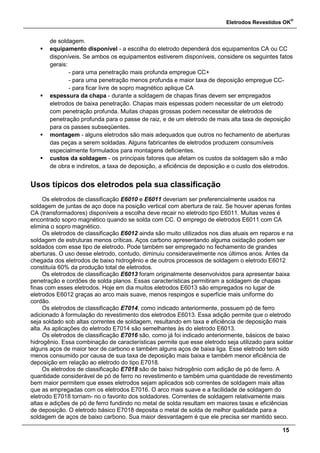

15. Eletrodos Revestidos OK
®
15
de soldagem.
 equipamento disponível - a escolha do eletrodo dependerá dos equipamentos CA ou CC
disponíveis. Se ambos os equipamentos estiverem disponíveis, considere os seguintes fatos
gerais:
- para uma penetração mais profunda empregue CC+
- para uma penetração menos profunda e maior taxa de deposição empregue CC-
- para ficar livre de sopro magnético aplique CA
 espessura da chapa - durante a soldagem de chapas finas devem ser empregados
eletrodos de baixa penetração. Chapas mais espessas podem necessitar de um eletrodo
com penetração profunda. Muitas chapas grossas podem necessitar de eletrodos de
penetração profunda para o passe de raiz, e de um eletrodo de mais alta taxa de deposição
para os passes subseqüentes.
 montagem - alguns eletrodos são mais adequados que outros no fechamento de aberturas
das peças a serem soldadas. Alguns fabricantes de eletrodos produzem consumíveis
especialmente formulados para montagens deficientes.
 custos da soldagem - os principais fatores que afetam os custos da soldagem são a mão
de obra e indiretos, a taxa de deposição, a eficiência de deposição e o custo dos eletrodos.
Usos típicos dos eletrodos pela sua classificação
Os eletrodos de classificação E6010 e E6011 deveriam ser preferencialmente usados na
soldagem de juntas de aço doce na posição vertical com abertura de raiz. Se houver apenas fontes
CA (transformadores) disponíveis a escolha deve recair no eletrodo tipo E6011. Muitas vezes é
encontrado sopro magnético quando se solda com CC. O emprego de eletrodos E6011 com CA
elimina o sopro magnético.
Os eletrodos de classificação E6012 ainda são muito utilizados nos dias atuais em reparos e na
soldagem de estruturas menos críticas. Aços carbono apresentando alguma oxidação podem ser
soldados com esse tipo de eletrodo. Pode também ser empregado no fechamento de grandes
aberturas. O uso desse eletrodo, contudo, diminuiu consideravelmente nos últimos anos. Antes da
chegada dos eletrodos de baixo hidrogênio e de outros processos de soldagem o eletrodo E6012
constituía 60% da produção total de eletrodos.
Os eletrodos de classificação E6013 foram originalmente desenvolvidos para apresentar baixa
penetração e cordões de solda planos. Essas características permitiram a soldagem de chapas
finas com esses eletrodos. Hoje em dia muitos eletrodos E6013 são empregados no lugar de
eletrodos E6012 graças ao arco mais suave, menos respingos e superfície mais uniforme do
cordão.
Os eletrodos de classificação E7014, como indicado anteriormente, possuem pó de ferro
adicionado à formulação do revestimento dos eletrodos E6013. Essa adição permite que o eletrodo
seja soldado sob altas correntes de soldagem, resultando em taxa e eficiência de deposição mais
alta. As aplicações do eletrodo E7014 são semelhantes às do eletrodo E6013.
Os eletrodos de classificação E7016 são, como já foi indicado anteriormente, básicos de baixo
hidrogênio. Essa combinação de características permite que esse eletrodo seja utilizado para soldar
alguns aços de maior teor de carbono e também alguns aços de baixa liga. Esse eletrodo tem sido
menos consumido por causa de sua taxa de deposição mais baixa e também menor eficiência de
deposição em relação ao eletrodo do tipo E7018.
Os eletrodos de classificação E7018 são de baixo hidrogênio com adição de pó de ferro. A
quantidade considerável de pó de ferro no revestimento e também uma quantidade de revestimento
bem maior permitem que esses eletrodos sejam aplicados sob correntes de soldagem mais altas
que as empregadas com os eletrodos E7016. O arco mais suave e a facilidade de soldagem do
eletrodo E7018 tornam- no o favorito dos soldadores. Correntes de soldagem relativamente mais
altas e adições de pó de ferro fundindo no metal de solda resultam em maiores taxas e eficiências
de deposição. O eletrodo básico E7018 deposita o metal de solda de melhor qualidade para a

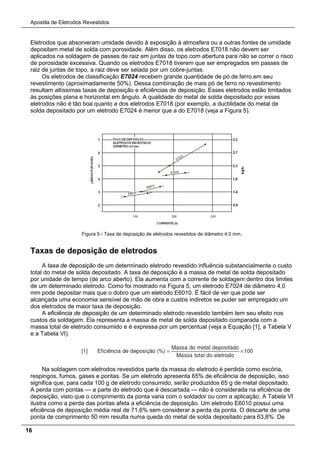

soldagem de aços de baixo carbono. Sua maior desvantagem é que ele precisa ser mantido seco.

16. Apostila de Eletrodos Revestidos
16
Eletrodos que absorveram umidade devido à exposição à atmosfera ou a outras fontes de umidade
depositam metal de solda com porosidade. Além disso, os eletrodos E7018 não devem ser
aplicados na soldagem de passes de raiz em juntas de topo com abertura para não se correr o risco
de porosidade excessiva. Quando os eletrodos E7018 tiverem que ser empregados em passes de
raiz de juntas de topo, a raiz deve ser selada por um cobre-juntas.
Os eletrodos de classificação E7024 recebem grande quantidade de pó de ferro em seu
revestimento (aproximadamente 50%). Dessa combinação de mais pó de ferro no revestimento
resultam altíssimas taxas de deposição e eficiências de deposição. Esses eletrodos estão limitados
às posições plana e horizontal em ângulo. A qualidade do metal de solda depositado por esses
eletrodos não é tão boa quanto a dos eletrodos E7018 (por exemplo, a ductilidade do metal de
solda depositado por um eletrodo E7024 é menor que a do E7018 (veja a Figura 5).
Figura 5 - Taxa de deposição de eletrodos revestidos de diâmetro 4,0 mm.
Taxas de deposição de eletrodos
A taxa de deposição de um determinado eletrodo revestido influência substancialmente o custo
total do metal de solda depositado. A taxa de deposição é a massa de metal de solda depositado
por unidade de tempo (de arco aberto). Ela aumenta com a corrente de soldagem dentro dos limites
de um determinado eletrodo. Como foi mostrado na Figura 5, um eletrodo E7024 de diâmetro 4,0
mm pode depositar mais que o dobro que um eletrodo E6010. É fácil de ver que pode ser
alcançada uma economia sensível de mão de obra e custos indiretos se puder ser empregado um
dos eletrodos de maior taxa de deposição.
A eficiência de deposição de um determinado eletrodo revestido também tem seu efeito nos
custos da soldagem. Ela representa a massa de metal de solda depositado comparada com a
massa total de eletrodo consumido e é expressa por um percentual (veja a Equação [1], a Tabela V
e a Tabela VI).
Na soldagem com eletrodos revestidos parte da massa do eletrodo é perdida como escória,
respingos, fumos, gases e pontas. Se um eletrodo apresenta 65% de eficiência de deposição, isso
significa que, para cada 100 g de eletrodo consumido, serão produzidos 65 g de metal depositado.
A perda com pontas — a parte do eletrodo que é descartada — não é considerada na eficiência de
deposição, visto que o comprimento da ponta varia com o soldador ou com a aplicação. A Tabela VI
ilustra como a perda das pontas afeta a eficiência de deposição. Um eletrodo E6010 possui uma
eficiência de deposição média real de 71,6% sem considerar a perda da ponta. O descarte de uma
ponta de comprimento 50 mm resulta numa queda do metal de solda depositado para 63,8%. De

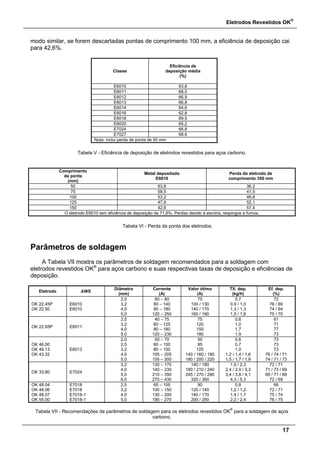

17. Eletrodos Revestidos OK
®
17
modo similar, se forem descartadas pontas de comprimento 100 mm, a eficiência de deposição cai
para 42,6%.
Classe
Eficiência de
deposição média
(%)
E6010 63,8
E6011 68,5
E6012 66,9
E6013 66,8
E6014 64,6
E6016 62,8
E6018 69,5
E6020 65,2
E7024 66,8
E7027 68,6
Nota: inclui perda de ponta de 50 mm
Tabela V - Eficiência de deposição de eletrodos revestidos para aços carbono.
Comprimento
da ponta
(mm)
Metal depositado
E6010
Perda do eletrodo de
comprimento 350 mm
50 63,8 36,2
75 58,5 41,5
100 53,2 46,8
125 47,9 52,1
150 42,6 57,4
O eletrodo E6010 tem eficiência de deposição de 71,6%. Perdas devido à escória, respingos e fumos.
Tabela VI - Perda da ponta dos eletrodos.
Parâmetros de soldagem
A Tabela VII mostra os parâmetros de soldagem recomendados para a soldagem com
eletrodos revestidos OK®
para aços carbono e suas respectivas taxas de deposição e eficiências de
deposição.
Eletrodo AWS
Diâmetro
(mm)
Corrente
(A)
Valor ótimo
(A)
TX. dep.
(kg/h)
Ef. dep.
(%)
OK 22.45P
OK 22.50
E6010
E6010
2,5
3,2
4,0
5,0
60 – 80
80 – 140
90 – 180
120 – 250
75
100 / 130
140 / 170
160 / 190
0,7
0,9 / 1,0
1,3 / 1,3
1,5 / 1,6
72
76 / 69
74 / 64
75 / 70
OK 22.65P E6011
2,5
3,2
4,0
5,0
40 – 75
60 – 125
80 – 180
120 – 230
75
120
150
180
0,6
1,0
1,7
1,9
61
71
77
73
OK 46.00
OK 46.13
OK 43.32
E6013
2,0
2,5
3,2
4,0
5,0
50 – 70
60 – 100
80 – 150
105 – 205
155 – 300
50
85
125
140 / 160 / 180
180 / 200 / 220
0,6
0,7
1,0
1,2 / 1,4 / 1,6
1,5 / 1,7 / 1,9
73
73
73
76 / 74 / 71
74 / 71 / 73
OK 33.80 E7024
3,2
4,0
5,0
6,0
130 – 170
140 – 230
210 – 350
270 – 430
140 / 180
180 / 210 / 240
245 / 270 / 290
320 / 360
1,9 / 2,3
2,4 / 2,9 / 3,3
3,4 / 3,8 / 4,1
4,3 / 5,3
72 / 71
71 / 73 / 69
69 / 71 / 68
72 / 69
OK 48.04
OK 48.06
OK 48.07
OK 55.00
E7018
E7018
E7018-1
E7018-1
2,5
3,2
4,0
5,0
65 – 105
100 – 150
130 – 200
185 – 270
90
120 / 140
140 / 170
200 / 250
0,8
1,2 / 1,2
1,4 / 1,7
2,2 / 2,4
66
72 / 71
75 / 74
76 / 75
Tabela VII - Recomendações de parâmetros de soldagem para os eletrodos revestidos OK
®
para a soldagem de aços
carbono.

18. Apostila de Eletrodos Revestidos
18

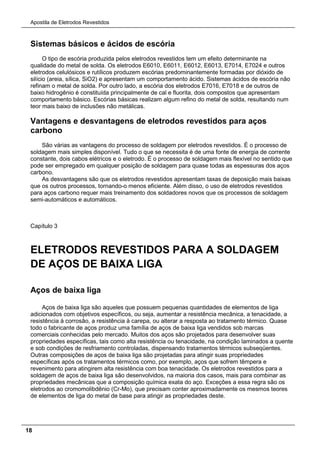

Sistemas básicos e ácidos de escória
O tipo de escória produzida pelos eletrodos revestidos tem um efeito determinante na
qualidade do metal de solda. Os eletrodos E6010, E6011, E6012, E6013, E7014, E7024 e outros
eletrodos celulósicos e rutílicos produzem escórias predominantemente formadas por dióxido de
silício (areia, sílica, SiO2) e apresentam um comportamento ácido. Sistemas ácidos de escória não
refinam o metal de solda. Por outro lado, a escória dos eletrodos E7016, E7018 e de outros de
baixo hidrogênio é constituída principalmente de cal e fluorita, dois compostos que apresentam
comportamento básico. Escórias básicas realizam algum refino do metal de solda, resultando num
teor mais baixo de inclusões não metálicas.
Vantagens e desvantagens de eletrodos revestidos para aços
carbono
São várias as vantagens do processo de soldagem por eletrodos revestidos. É o processo de
soldagem mais simples disponível. Tudo o que se necessita é de uma fonte de energia de corrente
constante, dois cabos elétricos e o eletrodo. É o processo de soldagem mais flexível no sentido que
pode ser empregado em qualquer posição de soldagem para quase todas as espessuras dos aços
carbono.
As desvantagens são que os eletrodos revestidos apresentam taxas de deposição mais baixas
que os outros processos, tornando-o menos eficiente. Além disso, o uso de eletrodos revestidos
para aços carbono requer mais treinamento dos soldadores novos que os processos de soldagem
semi-automáticos e automáticos.
Capítulo 3
ELETRODOS REVESTIDOS PARA A SOLDAGEM
DE AÇOS DE BAIXA LIGA
Aços de baixa liga
Aços de baixa liga são aqueles que possuem pequenas quantidades de elementos de liga
adicionados com objetivos específicos, ou seja, aumentar a resistência mecânica, a tenacidade, a
resistência à corrosão, a resistência à carepa, ou alterar a resposta ao tratamento térmico. Quase
todo o fabricante de aços produz uma família de aços de baixa liga vendidos sob marcas
comerciais conhecidas pelo mercado. Muitos dos aços são projetados para desenvolver suas
propriedades específicas, tais como alta resistência ou tenacidade, na condição laminados a quente
e sob condições de resfriamento controladas, dispensando tratamentos térmicos subseqüentes.
Outras composições de aços de baixa liga são projetadas para atingir suas propriedades
específicas após os tratamentos térmicos como, por exemplo, aços que sofrem têmpera e
revenimento para atingirem alta resistência com boa tenacidade. Os eletrodos revestidos para a
soldagem de aços de baixa liga são desenvolvidos, na maioria dos casos, mais para combinar as
propriedades mecânicas que a composição química exata do aço. Exceções a essa regra são os
eletrodos ao cromomolibdênio (Cr-Mo), que precisam conter aproximadamente os mesmos teores
de elementos de liga do metal de base para atingir as propriedades deste.

19. Eletrodos Revestidos OK
®
19

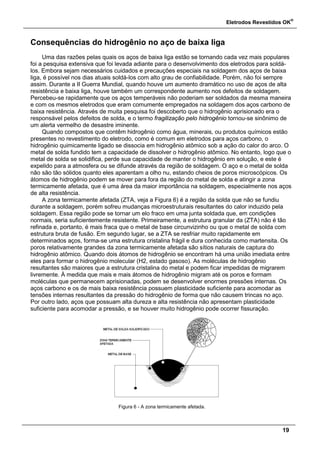

Consequências do hidrogênio no aço de baixa liga
Uma das razões pelas quais os aços de baixa liga estão se tornando cada vez mais populares
foi a pesquisa extensiva que foi levada adiante para o desenvolvimento dos eletrodos para soldá-
los. Embora sejam necessários cuidados e precauções especiais na soldagem dos aços de baixa
liga, é possível nos dias atuais soldá-los com alto grau de confiabilidade. Porém, não foi sempre
assim. Durante a II Guerra Mundial, quando houve um aumento dramático no uso de aços de alta
resistência e baixa liga, houve também um correspondente aumento nos defeitos de soldagem.
Percebeu-se rapidamente que os aços temperáveis não poderiam ser soldados da mesma maneira
e com os mesmos eletrodos que eram comumente empregados na soldagem dos aços carbono de
baixa resistência. Através de muita pesquisa foi descoberto que o hidrogênio aprisionado era o
responsável pelos defeitos de solda, e o termo fragilização pelo hidrogênio tornou-se sinônimo de
um alerta vermelho de desastre iminente.
Quando compostos que contêm hidrogênio como água, minerais, ou produtos químicos estão
presentes no revestimento do eletrodo, como é comum em eletrodos para aços carbono, o
hidrogênio quimicamente ligado se dissocia em hidrogênio atômico sob a ação do calor do arco. O
metal de solda fundido tem a capacidade de dissolver o hidrogênio atômico. No entanto, logo que o
metal de solda se solidifica, perde sua capacidade de manter o hidrogênio em solução, e este é
expelido para a atmosfera ou se difunde através da região de soldagem. O aço e o metal de solda
não são tão sólidos quanto eles aparentam a olho nu, estando cheios de poros microscópicos. Os
átomos de hidrogênio podem se mover para fora da região do metal de solda e atingir a zona
termicamente afetada, que é uma área da maior importância na soldagem, especialmente nos aços
de alta resistência.
A zona termicamente afetada (ZTA, veja a Figura 6) é a região da solda que não se fundiu
durante a soldagem, porém sofreu mudanças microestruturais resultantes do calor induzido pela
soldagem. Essa região pode se tornar um elo fraco em uma junta soldada que, em condições
normais, seria suficientemente resistente. Primeiramente, a estrutura granular da (ZTA) não é tão
refinada e, portanto, é mais fraca que o metal de base circunvizinho ou que o metal de solda com
estrutura bruta de fusão. Em segundo lugar, se a ZTA se resfriar muito rapidamente em
determinados aços, forma-se uma estrutura cristalina frágil e dura conhecida como martensita. Os
poros relativamente grandes da zona termicamente afetada são sítios naturais de captura do
hidrogênio atômico. Quando dois átomos de hidrogênio se encontram há uma união imediata entre
eles para formar o hidrogênio molecular (H2, estado gasoso). As moléculas de hidrogênio
resultantes são maiores que a estrutura cristalina do metal e podem ficar impedidas de migrarem
livremente. À medida que mais e mais átomos de hidrogênio migram até os poros e formam
moléculas que permanecem aprisionadas, podem se desenvolver enormes pressões internas. Os
aços carbono e os de mais baixa resistência possuem plasticidade suficiente para acomodar as
tensões internas resultantes da pressão do hidrogênio de forma que não causem trincas no aço.
Por outro lado, aços que possuam alta dureza e alta resistência não apresentam plasticidade
suficiente para acomodar a pressão, e se houver muito hidrogênio pode ocorrer fissuração.
Figura 6 - A zona termicamente afetada.

20. Apostila de Eletrodos Revestidos
20

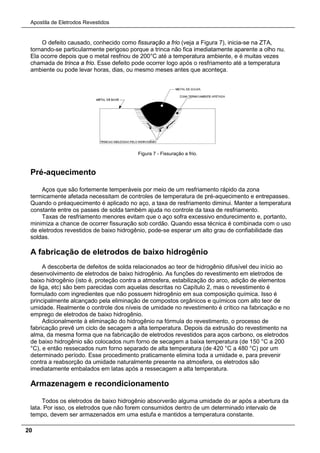

O defeito causado, conhecido como fissuração a frio (veja a Figura 7), inicia-se na ZTA,
tornando-se particularmente perigoso porque a trinca não fica imediatamente aparente a olho nu.
Ela ocorre depois que o metal resfriou de 200°C até a temperatura ambiente, e é muitas vezes
chamada de trinca a frio. Esse defeito pode ocorrer logo após o resfriamento até a temperatura
ambiente ou pode levar horas, dias, ou mesmo meses antes que aconteça.
Figura 7 - Fissuração a frio.
Pré-aquecimento
Aços que são fortemente temperáveis por meio de um resfriamento rápido da zona
termicamente afetada necessitam de controles de temperatura de pré-aquecimento e entrepasses.
Quando o préaquecimento é aplicado no aço, a taxa de resfriamento diminui. Manter a temperatura
constante entre os passes de solda também ajuda no controle da taxa de resfriamento.
Taxas de resfriamento menores evitam que o aço sofra excessivo endurecimento e, portanto,
minimiza a chance de ocorrer fissuração sob cordão. Quando essa técnica é combinada com o uso
de eletrodos revestidos de baixo hidrogênio, pode-se esperar um alto grau de confiabilidade das
soldas.
A fabricação de eletrodos de baixo hidrogênio
A descoberta de defeitos de solda relacionados ao teor de hidrogênio difusível deu início ao
desenvolvimento de eletrodos de baixo hidrogênio. As funções do revestimento em eletrodos de
baixo hidrogênio (isto é, proteção contra a atmosfera, estabilização do arco, adição de elementos
de liga, etc) são bem parecidas com aquelas descritas no Capítulo 2, mas o revestimento é
formulado com ingredientes que não possuem hidrogênio em sua composição química. Isso é
principalmente alcançado pela eliminação de compostos orgânicos e químicos com alto teor de
umidade. Realmente o controle dos níveis de umidade no revestimento é crítico na fabricação e no
emprego de eletrodos de baixo hidrogênio.
Adicionalmente à eliminação do hidrogênio na fórmula do revestimento, o processo de
fabricação prevê um ciclo de secagem a alta temperatura. Depois da extrusão do revestimento na
alma, da mesma forma que na fabricação de eletrodos revestidos para aços carbono, os eletrodos
de baixo hidrogênio são colocados num forno de secagem a baixa temperatura (de 150 °C a 200
°C), e então ressecados num forno separado de alta temperatura (de 420 °C a 480 °C) por um
determinado período. Esse procedimento praticamente elimina toda a umidade e, para prevenir
contra a reabsorção da umidade naturalmente presente na atmosfera, os eletrodos são
imediatamente embalados em latas após a ressecagem a alta temperatura.
Armazenagem e recondicionamento
Todos os eletrodos de baixo hidrogênio absorverão alguma umidade do ar após a abertura da
lata. Por isso, os eletrodos que não forem consumidos dentro de um determinado intervalo de
tempo, devem ser armazenados em uma estufa e mantidos a temperatura constante.

21. Eletrodos Revestidos OK
®
21

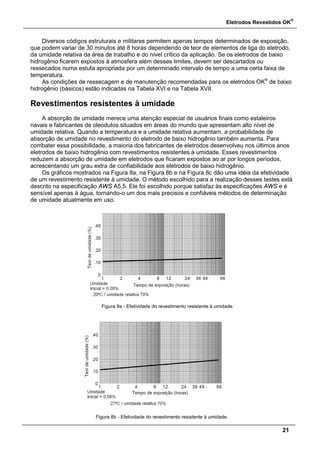

Diversos códigos estruturais e militares permitem apenas tempos determinados de exposição,
que podem variar de 30 minutos até 8 horas dependendo de teor de elementos de liga do eletrodo,
da umidade relativa da área de trabalho e do nível crítico da aplicação. Se os eletrodos de baixo
hidrogênio ficarem expostos à atmosfera além desses limites, devem ser descartados ou
ressecados numa estufa apropriada por um determinado intervalo de tempo a uma certa faixa de
temperatura.

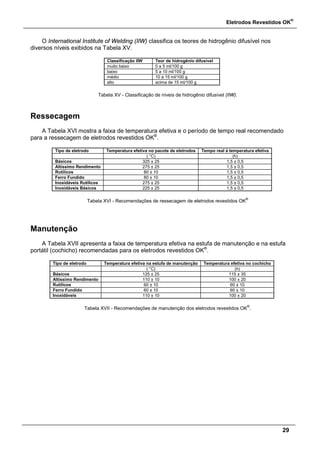

As condições de ressecagem e de manutenção recomendadas para os eletrodos OK®
de baixo
hidrogênio (básicos) estão indicadas na Tabela XVI e na Tabela XVII.
Revestimentos resistentes à umidade
A absorção de umidade merece uma atenção especial de usuários finais como estaleiros
navais e fabricantes de oleodutos situados em áreas do mundo que apresentam alto nível de
umidade relativa. Quando a temperatura e a umidade relativa aumentam, a probabilidade de
absorção de umidade no revestimento do eletrodo de baixo hidrogênio também aumenta. Para
combater essa possibilidade, a maioria dos fabricantes de eletrodos desenvolveu nos últimos anos
eletrodos de baixo hidrogênio com revestimentos resistentes à umidade. Esses revestimentos
reduzem a absorção de umidade em eletrodos que ficaram expostos ao ar por longos períodos,
acrescentando um grau extra de confiabilidade aos eletrodos de baixo hidrogênio.
Os gráficos mostrados na Figura 8a, na Figura 8b e na Figura 8c dão uma idéia da efetividade
de um revestimento resistente à umidade. O método escolhido para a realização desses testes está
descrito na especificação AWS A5.5. Ele foi escolhido porque satisfaz às especificações AWS e é
sensível apenas à água, tornando-o um dos mais precisos e confiáveis métodos de determinação
de umidade atualmente em uso.
Figura 8a - Efetividade do revestimento resistente à umidade.
Figura 8b - Efetividade do revestimento resistente à umidade.

22. Apostila de Eletrodos Revestidos
22
Figura 8c - Efetividade do revestimento resistente à umidade.
O código estrutural AWS e as especificações militares permitem, respectivamente, um máximo
de 0,40% e 0,20% de teor de umidade para os eletrodos de baixo hidrogênio E70XX. Conforme já
foi exibido na Figura 8, esses eletrodos satisfazem a esses requisitos de baixa umidade até além
dos tempos de exposição que são normalmente praticados em campo.
A especificação AWS A5.5
A absorção de umidade merece uma atenção especial de usuários finais como estaleiros
navais e fabricantes de oleodutos situados em áreas do mundo que apresentam alto nível de
umidade relativa. Quando
Com muito poucas exceções, os eletrodos de baixa liga são feitos adicionando-se ao
revestimento os elementos de liga apropriados, e não empregando uma alma de aço ligado que
seja compatível com o metal de base de baixa liga. Eletrodos revestidos para aços de baixa liga
são classificados em conformidade com a especificação AWS A5.5 da American Welding Society.
Esta especificação contém os requisitos de propriedades mecânicas e as condições de alívio de
tensões, os requisitos de composição química, e também os requisitos de integridade do metal de
solda. Os eletrodos são classificados sob essa especificação em conformidade com as
propriedades mecânicas e a composição química do metal de solda, com o tipo de revestimento, e
com a posição de soldagem. A classificação do eletrodo é determinada pelo fabricante de acordo
com os resultados de seus próprios testes. O fabricante, portanto, garante que seu eletrodo atende
aos requisitos da especificação AWS.
As designações alfanuméricas empregadas para as classificações de eletrodos revestidos de
baixa liga possuem o mesmo significado dos eletrodos para aços carbono, exceto que o(s)
componente(s) principal(is) da liga é(são) indicado(s) por um sufixo alfanumérico.
Por exemplo, a classificação E7018-A1 indica:
 Um eletrodo (letra E);
 Um limite de resistência mínimo de 70 ksi (70); observe que 70 ksi = 485 MPa;
 Soldabilidade em todas as posições (1);
 Bbaixo hidrogênio com adição de pó de ferro (8);
 Contém normalmente 0,5% de molibdênio (A1).
A lista completa de composições nominais de ligas para essa especificação está na Tabela VIII.

23. Eletrodos Revestidos OK
®
23
A1 0,5% Mo
B1 0,5% Cr e 0,5% Mo
B2 1,25% Cr e 0,5% Mo
B2L 1,25% Cr, 0,5% Mo e máx. 0,05% C
B3 2,25% Cr e 0,5% Mo
B3L 2,25% Cr, 0,5% Mo e máx. 0,05% C
B4L 2% Cr, 0,5% Mo e máx. 0,05% C
B5 0,5% Cr e 1,1% Mo
C3 1% Ni
C1 2% Ni
C2 3% Ni
D1 1,5% Mn e 0,3% Mo
D2 1,75% Mn e 0,3% Mo
M Conforme as composições cobertas pelas especificações militares
G
Necessita de um teor mínimo de qualquer um dos seguintes elementos:
1,00% Mn, 0,80% Si, 0,50% Ni, 0,30% Cr, ou 0,20% Mo
Tabela VIII - Designações nominais de liga para a especificação AWS A5.5.
Efeito dos elementos de liga
Molibdênio (Mo) - quando o metal de solda de aço doce sofre alívio de tensões, a tensão limite
de escoamento é reduzida em aproximadamente 20 MPa ou mais e da mesma forma para a tensão
limite de resistência. Quando 0,5% Mo é adicionado à solda, ambos o limite de escoamento e o
limite de resistência permanecem constantes da condição como soldado até a condição com
tratamento térmico de alívio de tensões. A presença do molibdênio também aumenta a resistência
mecânica do metal de solda.
Cromo (Cr) - quando o cromo é adicionado ao metal de solda, aumentam a resistência à
corrosão e à formação de carepa a temperaturas altas. A combinação do cromo e do molibdênio dá
ao metal de solda a característica de manter os altos níveis de resistência a temperaturas
relativamente altas.
Níquel (Ni) - o metal de solda de aço doce usualmente torna-se frágil a temperaturas abaixo de
-30 °C. A adição de 1-3% de níquel ao metal de solda dá a este a capacidade de manter a
tenacidade a temperaturas consideravelmente mais baixas. A presença do níquel também torna o
metal de solda mais resistente à fissuração à temperatura ambiente.
Manganês (Mn) - a presença de 1,5-2,0% de manganês no metal de solda aumenta a
resistência à tração e, quando é adicionado também 0,3% de molibdênio, o metal de solda de alta
resistência torna-se também resistente a trincas.
Deve ser observado que a especificação AWS A5.5 cobre não somente os eletrodos de baixa
liga e baixo hidrogênio, como também todas as versões de eletrodos do tipo celulósicos, com
adições de titanato e de pó de ferro. O significado das designações da AWS está na Figura 9. Uma
lista completa de todos os eletrodos cobertos por essa especificação é mostrada na Tabela IX.
Figura 9 - Classificação dos eletrodos revestidos para aços de baixa liga.

24. Apostila de Eletrodos Revestidos
24
E7010-A1 E8018-B2 E9015-B3L E11018-M
E7011-A1 E8018-B2L E9016-B3 E12018-M
E7015-A1 E8015-B4L E9018-B3 ---
E7016-A1 E8016-B5 E9018-B3L EXX10-G
E7018-A1 E8016-C1 E9015-D1 EXX11-G
E7020-A1 E8018-C1 E9018-D1 EXX13-G
E7027-A1 E8016-C2 E9018-M EXX15-G
--- E8018-C2 --- EXX16-G
E8016-B1 E8016-C3 E10015-D2 EXX18-G
E8018-B1 E8018-C3 E10016-D2 E7020-G
E8015-B2L --- E10018-D2 ---
E8016-B2 E9015-B3 E10018-M ---
Tabela IX - Classificação dos eletrodos para aços de baixa liga.
Propriedades mecânicas (AWS A5.5)
Tendo em vista que muitos aços de baixa liga necessitam de algum tipo de tratamento térmico
para aliviar as tensões internas originadas pelo processo de soldagem, a especificação AWS requer
a realização de alguns testes no metal de solda depositado da maioria dos eletrodos de baixa liga
após o corpo de prova ter sofrido alívio de tensões. Essa especificação permite apenas aos
eletrodos dos tipos E8016-C3, E8018-C3, E9018-M, E11018-M e E12018-M serem testados na
condição como soldados durante o processo de classificação.
Propriedades de impacto
Levando em consideração que muitos dos aços de baixa liga são desenvolvidos para serviço a
baixa temperatura, as propriedades de impacto do metal de solda selecionado para unir esses aços
são muito importantes. Exceto para os tipos já mencionados no item anterior, todos os ensaios de
impacto são realizados em corpos de prova que tenham sofrido alívio de tensões. A Tabela X
estabelece os requisitos mínimos de valores de energia para os corpos de prova do tipo Charpy-V
em conformidade com a especificação AWS A5.5.
COMO SOLDADO
REQUISITO MÉDIO
MÍNIMO
ALÍVIO DE
TENSÕES
E7018-W1
E7018-W2
27 J @ -18°C
E7010-P1
E8010-P1
27 J @ -29°C
E8016-C3
E8018-C3
27 J @ -40°C
E7018-C3L
E8016-C4
E8018-Cr
E9018-M
E10018-M
E11018-M
E12018-M
27 J @ -51°C
E8016-D3
E8018-D1
E8018-D3
E9015-D1
E9018-D1
E9018-D3
E10015-D2
E10016-D2
E10018-D2
27 J @ -59°C
E8016-C1
E8018-C1
27 J @ -73°C
E7015-C1L
E7016-C1L
E7018-C1L
E8016-C2
E8018-C2
27 J @ -101°C
E7015-C2L
E7016-C2L
E7018-C2L
27 J @ -115°C E9015-C5L
Tabela X - Requisitos de impacto da especificação AWS A5.5.

25. Eletrodos Revestidos OK
®
25

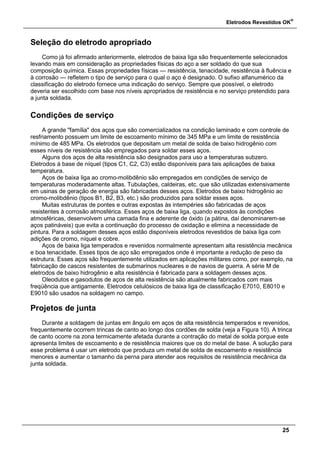

Seleção do eletrodo apropriado
Como já foi afirmado anteriormente, eletrodos de baixa liga são frequentemente selecionados
levando mais em consideração as propriedades físicas do aço a ser soldado do que sua
composição química. Essas propriedades físicas — resistência, tenacidade, resistência à fluência e
à corrosão — refletem o tipo de serviço para o qual o aço é designado. O sufixo alfanumérico da
classificação do eletrodo fornece uma indicação do serviço. Sempre que possível, o eletrodo
deveria ser escolhido com base nos níveis apropriados de resistência e no serviço pretendido para
a junta soldada.
Condições de serviço
A grande "família" dos aços que são comercializados na condição laminado e com controle de
resfriamento possuem um limite de escoamento mínimo de 345 MPa e um limite de resistência
mínimo de 485 MPa. Os eletrodos que depositam um metal de solda de baixo hidrogênio com
esses níveis de resistência são empregados para soldar esses aços.
Alguns dos aços de alta resistência são designados para uso a temperaturas subzero.
Eletrodos à base de níquel (tipos C1, C2, C3) estão disponíveis para tais aplicações de baixa
temperatura.
Aços de baixa liga ao cromo-molibdênio são empregados em condições de serviço de
temperaturas moderadamente altas. Tubulações, caldeiras, etc. que são utilizadas extensivamente
em usinas de geração de energia são fabricadas desses aços. Eletrodos de baixo hidrogênio ao
cromo-molibdênio (tipos B1, B2, B3, etc.) são produzidos para soldar esses aços.
Muitas estruturas de pontes e outras expostas às intempéries são fabricadas de aços
resistentes à corrosão atmosférica. Esses aços de baixa liga, quando expostos às condições
atmosféricas, desenvolvem uma camada fina e aderente de óxido (a pátina, daí denominarem-se
aços patináveis) que evita a continuação do processo de oxidação e elimina a necessidade de
pintura. Para a soldagem desses aços estão disponíveis eletrodos revestidos de baixa liga com
adições de cromo, níquel e cobre.
Aços de baixa liga temperados e revenidos normalmente apresentam alta resistência mecânica
e boa tenacidade. Esses tipos de aço são empregados onde é importante a redução de peso da
estrutura. Esses aços são frequentemente utilizados em aplicações militares como, por exemplo, na
fabricação de cascos resistentes de submarinos nucleares e de navios de guerra. A série M de
eletrodos de baixo hidrogênio e alta resistência é fabricada para a soldagem desses aços.
Oleodutos e gasodutos de aços de alta resistência são atualmente fabricados com mais
freqüência que antigamente. Eletrodos celulósicos de baixa liga de classificação E7010, E8010 e
E9010 são usados na soldagem no campo.
Projetos de junta
Durante a soldagem de juntas em ângulo em aços de alta resistência temperados e revenidos,
frequentemente ocorrem trincas de canto ao longo dos cordões de solda (veja a Figura 10). A trinca
de canto ocorre na zona termicamente afetada durante a contração do metal de solda porque este
apresenta limites de escoamento e de resistência maiores que os do metal de base. A solução para
esse problema é usar um eletrodo que produza um metal de solda de escoamento e resistência
menores e aumentar o tamanho da perna para atender aos requisitos de resistência mecânica da
junta soldada.

26. Apostila de Eletrodos Revestidos
26

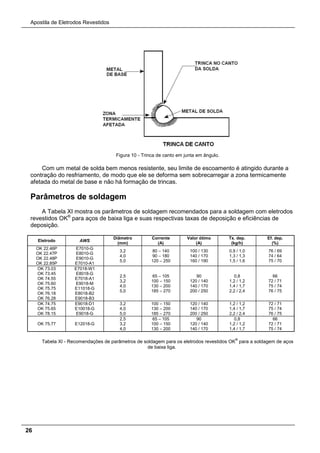

Figura 10 - Trinca de canto em junta em ângulo.
Com um metal de solda bem menos resistente, seu limite de escoamento é atingido durante a
contração do resfriamento, de modo que ele se deforma sem sobrecarregar a zona termicamente
afetada do metal de base e não há formação de trincas.
Parâmetros de soldagem
A Tabela XI mostra os parâmetros de soldagem recomendados para a soldagem com eletrodos
revestidos OK®
para aços de baixa liga e suas respectivas taxas de deposição e eficiências de
deposição.
Eletrodo AWS
Diâmetro
(mm)
Corrente
(A)
Valor ótimo
(A)
Tx. dep.
(kg/h)
Ef. dep.
(%)
OK 22.46P
OK 22.47P
OK 22.48P
OK 22.85P
E7010-G
E8010-G
E9010-G
E7010-A1
3,2
4,0
5,0
80 – 140
90 – 180
120 – 250
100 / 130
140 / 170
160 / 190
0,9 / 1,0
1,3 / 1,3
1,5 / 1,6
76 / 69
74 / 64
75 / 70
OK 73.03
OK 73.45
OK 74.55
OK 75.60
OK 75.75
OK 76.18
OK 76.28
E7018-W1
E8018-G
E7018-A1
E9018-M
E11018-G
E8018-B2
E9018-B3
2,5
3,2
4,0
5,0
65 – 105
100 – 150
130 – 200
185 – 270
90
120 / 140
140 / 170
200 / 250
0,8
1,2 / 1,2
1,4 / 1,7
2,2 / 2,4
66
72 / 71
75 / 74
76 / 75
OK 74.75
OK 75.65
OK 78.15
E9018-D1
E10018-G
E9018-G
3,2
4,0
5,0
100 – 150
130 – 200
185 – 270
120 / 140
140 / 170
200 / 250
1,2 / 1,2
1,4 / 1,7
2,2 / 2,4
72 / 71
75 / 74
76 / 75
OK 75.77 E12018-G
2,5
3,2
4,0
65 – 105
100 – 150
130 – 200
90
120 / 140
140 / 170
0,8
1,2 / 1,2
1,4 / 1,7
66
72 / 71
75 / 74
Tabela XI - Recomendações de parâmetros de soldagem para os eletrodos revestidos OK
®
para a soldagem de aços
de baixa liga.

27. Eletrodos Revestidos OK
®
27

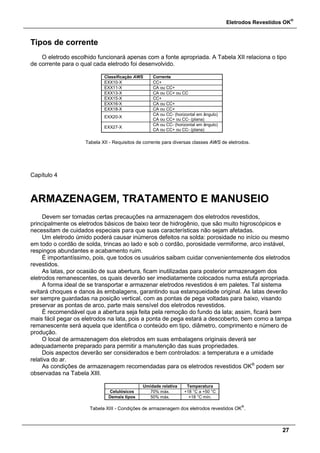

Tipos de corrente
O eletrodo escolhido funcionará apenas com a fonte apropriada. A Tabela XII relaciona o tipo
de corrente para o qual cada eletrodo foi desenvolvido.
Classificação AWS Corrente
EXX10-X CC+
EXX11-X CA ou CC+
EXX13-X CA ou CC+ ou CC
EXX15-X CC+
EXX16-X CA ou CC+
EXX18-X CA ou CC+
EXX20-X
CA ou CC- (horizontal em ângulo)
CA ou CC+ ou CC- (plana)
EXX27-X
CA ou CC- (horizontal em ângulo)
CA ou CC+ ou CC- (plana)
Tabela XII - Requisitos de corrente para diversas classes AWS de eletrodos.
Capítulo 4
ARMAZENAGEM, TRATAMENTO E MANUSEIO
Devem ser tomadas certas precauções na armazenagem dos eletrodos revestidos,
principalmente os eletrodos básicos de baixo teor de hidrogênio, que são muito higroscópicos e
necessitam de cuidados especiais para que suas características não sejam afetadas.
Um eletrodo úmido poderá causar inúmeros defeitos na solda: porosidade no início ou mesmo
em todo o cordão de solda, trincas ao lado e sob o cordão, porosidade vermiforme, arco instável,
respingos abundantes e acabamento ruim.
É importantíssimo, pois, que todos os usuários saibam cuidar convenientemente dos eletrodos
revestidos.
As latas, por ocasião de sua abertura, ficam inutilizadas para posterior armazenagem dos
eletrodos remanescentes, os quais deverão ser imediatamente colocados numa estufa apropriada.
A forma ideal de se transportar e armazenar eletrodos revestidos é em paletes. Tal sistema
evitará choques e danos às embalagens, garantindo sua estanqueidade original. As latas deverão
ser sempre guardadas na posição vertical, com as pontas de pega voltadas para baixo, visando
preservar as pontas de arco, parte mais sensível dos eletrodos revestidos.
É recomendável que a abertura seja feita pela remoção do fundo da lata; assim, ficará bem
mais fácil pegar os eletrodos na lata, pois a ponta de pega estará a descoberto, bem como a tampa
remanescente será aquela que identifica o conteúdo em tipo, diâmetro, comprimento e número de
produção.
O local de armazenagem dos eletrodos em suas embalagens originais deverá ser
adequadamente preparado para permitir a manutenção das suas propriedades.
Dois aspectos deverão ser considerados e bem controlados: a temperatura e a umidade
relativa do ar.
As condições de armazenagem recomendadas para os eletrodos revestidos OK®
podem ser
observadas na Tabela XIII.
Umidade relativa Temperatura
Celulósicos 70% máx. +18 °C a +50 °C
Demais tipos 50% máx. +18 °C mín.
Tabela XIII - Condições de armazenagem dos eletrodos revestidos OK
®
.

28. Apostila de Eletrodos Revestidos
28

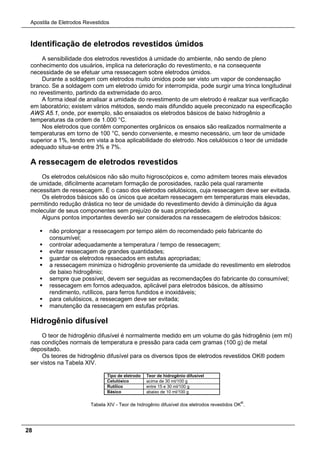

Identificação de eletrodos revestidos úmidos
A sensibilidade dos eletrodos revestidos à umidade do ambiente, não sendo de pleno
conhecimento dos usuários, implica na deterioração do revestimento, e na consequente
necessidade de se efetuar uma ressecagem sobre eletrodos úmidos.
Durante a soldagem com eletrodos muito úmidos pode ser visto um vapor de condensação
branco. Se a soldagem com um eletrodo úmido for interrompida, pode surgir uma trinca longitudinal
no revestimento, partindo da extremidade do arco.
A forma ideal de analisar a umidade do revestimento de um eletrodo é realizar sua verificação
em laboratório; existem vários métodos, sendo mais difundido aquele preconizado na especificação
AWS A5.1, onde, por exemplo, são ensaiados os eletrodos básicos de baixo hidrogênio a
temperaturas da ordem de 1.000 °C.
Nos eletrodos que contêm componentes orgânicos os ensaios são realizados normalmente a
temperaturas em torno de 100 °C, sendo conveniente, e mesmo necessário, um teor de umidade
superior a 1%, tendo em vista a boa aplicabilidade do eletrodo. Nos celulósicos o teor de umidade
adequado situa-se entre 3% e 7%.
A ressecagem de eletrodos revestidos
Os eletrodos celulósicos não são muito higroscópicos e, como admitem teores mais elevados
de umidade, dificilmente acarretam formação de porosidades, razão pela qual raramente
necessitam de ressecagem. É o caso dos eletrodos celulósicos, cuja ressecagem deve ser evitada.
Os eletrodos básicos são os únicos que aceitam ressecagem em temperaturas mais elevadas,
permitindo redução drástica no teor de umidade do revestimento devido à diminuição da água
molecular de seus componentes sem prejuízo de suas propriedades.
Alguns pontos importantes deverão ser considerados na ressecagem de eletrodos básicos:
 não prolongar a ressecagem por tempo além do recomendado pelo fabricante do
consumível;
 controlar adequadamente a temperatura / tempo de ressecagem;
 evitar ressecagem de grandes quantidades;
 guardar os eletrodos ressecados em estufas apropriadas;
 a ressecagem minimiza o hidrogênio proveniente da umidade do revestimento em eletrodos
de baixo hidrogênio;
 sempre que possível, devem ser seguidas as recomendações do fabricante do consumível;
 ressecagem em fornos adequados, aplicável para eletrodos básicos, de altíssimo
rendimento, rutílicos, para ferros fundidos e inoxidáveis;
 para celulósicos, a ressecagem deve ser evitada;
 manutenção da ressecagem em estufas próprias.
Hidrogênio difusível
O teor de hidrogênio difusível é normalmente medido em um volume do gás hidrogênio (em ml)
nas condições normais de temperatura e pressão para cada cem gramas (100 g) de metal
depositado.
Os teores de hidrogênio difusível para os diversos tipos de eletrodos revestidos OK® podem
ser vistos na Tabela XIV.
Tipo de eletrodo Teor de hidrogênio difusível
Celulósico acima de 30 ml/100 g
Rutílico entre 15 e 30 ml/100 g
Básico abaixo de 10 ml/100 g
Tabela XIV - Teor de hidrogênio difusível dos eletrodos revestidos OK
®
.

29. Eletrodos Revestidos OK
®
29
O International Institute of Welding (IIW) classifica os teores de hidrogênio difusível nos
diversos níveis exibidos na Tabela XV.
Classificação IIW Teor de hidrogênio difusível
muito baixo 0 a 5 ml/100 g
baixo 5 a 10 ml/100 g
médio 10 a 15 ml/100 g
alto acima de 15 ml/100 g
Tabela XV - Classificação de níveis de hidrogênio difusível (IIW).
Ressecagem
A Tabela XVI mostra a faixa de temperatura efetiva e o período de tempo real recomendado
para a ressecagem de eletrodos revestidos OK®
.
Tipo de eletrodo Temperatura efetiva no pacote de eletrodos Tempo real à temperatura efetiva
( °C) (h)
Básicos 325 ± 25 1,5 ± 0,5
Altíssimo Rendimento 275 ± 25 1,5 ± 0,5
Rutílicos 80 ± 10 1,5 ± 0,5
Ferro Fundido 80 ± 10 1,5 ± 0,5
Inoxidáveis Rutílicos 275 ± 25 1,5 ± 0,5
Inoxidáveis Básicos 225 ± 25 1,5 ± 0,5
Tabela XVI - Recomendações de ressecagem de eletrodos revestidos OK
®
Manutenção
A Tabela XVII apresenta a faixa de temperatura efetiva na estufa de manutenção e na estufa
portátil (cochicho) recomendadas para os eletrodos revestidos OK®
.
Tipo de eletrodo Temperatura efetiva na estufa de manutenção Temperatura efetiva no cochicho
( °C) (h)
Básicos 125 ± 25 115 ± 35
Altíssimo Rendimento 110 ± 10 100 ± 20
Rutílicos 60 ± 10 60 ± 10
Ferro Fundido 60 ± 10 60 ± 10
Inoxidáveis 110 ± 10 100 ± 20
Tabela XVII - Recomendações de manutenção dos eletrodos revestidos OK
®
.

30. Apostila de Eletrodos Revestidos
30
Capítulo 5
EQUIPAMENTOS
Uma das razões para a grande aceitação do processo SMAW é a simplicidade do equipamento
necessário. O equipamento de soldagem consiste na fonte de energia, no porta-eletrodos (tenaz) e
nos cabos e conexões (veja a Figura 11)
Figura 11 - Circuito de soldagem para o processo com eletrodos revestidos.
Porta-eletrodos - O porta-eletrodos (ou tenaz) conecta o cabo de solda e conduz a corrente de
soldagem até o eletrodo. O punho isolado é usado para guiar o eletrodo sobre a junta de solda e
alimentá-lo até a poça de fusão à medida que ele é consumido. Porta-eletrodos estão disponíveis
em diferentes tamanhos e seus preços dependem de sua capacidade de suportar a corrente de
soldagem.
Terminal terra - O terminal terra é utilizado para conectar o cabo terra à peça. Pode ser
conectado diretamente à peça ou à bancada ou dispositivo ao qual a peça está posicionada.
Fazendo parte do circuito de soldagem, o terminal terra deve ser capaz de suportar correntes de
soldagem sem superaquecer devido à resistência elétrica.
Cabos de solda - O cabo do eletrodo e o cabo terra são partes importantes do circuito de
soldagem. Eles devem ser muito flexíveis e ter um bom isolamento resistente ao calor. As conexões
no porta-eletrodo, o terminal terra e os terminais da fonte de energia devem ser soldados ou bem
prensados para assegurar baixa resistência elétrica. O diâmetro do cabo deve ser suficiente para
conduzir a corrente elétrica com um mínimo de queda de tensão. O aumento no comprimento do
cabo torna necessário o aumento em seu diâmetro para diminuir a resistência elétrica e a queda de
tensão. A Tabela XVIII lista os diâmetros de cabo sugeridos para diversas correntes de soldagem e
comprimentos de cabo.
Faixa de
corrente
de
soldagem
(A)
Comprimento total do cabo (m)
Queda
de
tensão
para
≤ 15 ≤ 30 ≤ 75 ≤ 150
Cabo
Queda
de
tensão
Cabo
Queda
de
tensão
Cabo
Queda
de
tensão
Cabo
Queda
de
tensão
20 a 180 #3 1,8 #2 2,9 #1 5,7 #0 9,1 180 A
30 a 250 #2 1,8 #1 2,5 #0 5,0 #0 9,9 200 A
60 a 375 #0 1,7 #0 3,0 #00 5,9 #000 9,3 300 A
80 a 500 #00 1,8 #000 2,5 #0000 5,0 #0000 9,9 400 A
100 a 600 #00 2,0 #0000 2,5 --- --- --- 500 A
Quedas de tensão não incluem quedas causadas por conexões, porta-eletrodos ou peça de trabalho deficientes
Tabela XVIII - Queda de tensão nos cabos de solda em função das correntes de soldagem e dos comprimentos dos
cabos.

31. Eletrodos Revestidos OK
®
31

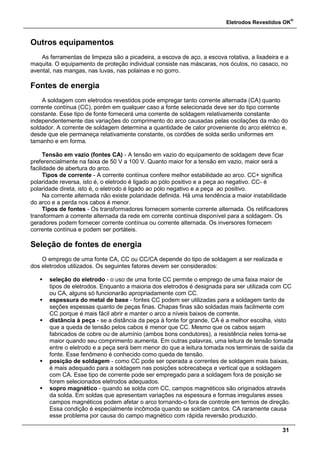

Outros equipamentos
As ferramentas de limpeza são a picadeira, a escova de aço, a escova rotativa, a lixadeira e a
maquita. O equipamento de proteção individual consiste nas máscaras, nos óculos, no casaco, no
avental, nas mangas, nas luvas, nas polainas e no gorro.
Fontes de energia
A soldagem com eletrodos revestidos pode empregar tanto corrente alternada (CA) quanto
corrente contínua (CC), porém em qualquer caso a fonte selecionada deve ser do tipo corrente
constante. Esse tipo de fonte fornecerá uma corrente de soldagem relativamente constante
independentemente das variações do comprimento do arco causadas pelas oscilações da mão do
soldador. A corrente de soldagem determina a quantidade de calor proveniente do arco elétrico e,
desde que ele permaneça relativamente constante, os cordões de solda serão uniformes em
tamanho e em forma.
Tensão em vazio (fontes CA) - A tensão em vazio do equipamento de soldagem deve ficar
preferencialmente na faixa de 50 V a 100 V. Quanto maior for a tensão em vazio, maior será a
facilidade de abertura do arco.
Tipos de corrente - A corrente contínua confere melhor estabilidade ao arco. CC+ significa
polaridade reversa, isto é, o eletrodo é ligado ao pólo positivo e a peça ao negativo. CC- é
polaridade direta, isto é, o eletrodo é ligado ao pólo negativo e a peça ao positivo.
Na corrente alternada não existe polaridade definida. Há uma tendência a maior instabilidade
do arco e a perda nos cabos é menor.
Tipos de fontes - Os transformadores fornecem somente corrente alternada. Os retificadores
transformam a corrente alternada da rede em corrente contínua disponível para a soldagem. Os
geradores podem fornecer corrente contínua ou corrente alternada. Os inversores fornecem
corrente contínua e podem ser portáteis.
Seleção de fontes de energia
O emprego de uma fonte CA, CC ou CC/CA depende do tipo de soldagem a ser realizada e
dos eletrodos utilizados. Os seguintes fatores devem ser considerados:
 seleção do eletrodo - o uso de uma fonte CC permite o emprego de uma faixa maior de
tipos de eletrodos. Enquanto a maioria dos eletrodos é designada para ser utilizada com CC
ou CA, alguns só funcionarão apropriadamente com CC.
 espessura do metal de base - fontes CC podem ser utilizadas para a soldagem tanto de
seções espessas quanto de peças finas. Chapas finas são soldadas mais facilmente com
CC porque é mais fácil abrir e manter o arco a níveis baixos de corrente.
 distância à peça - se a distância da peça à fonte for grande, CA é a melhor escolha, visto
que a queda de tensão pelos cabos é menor que CC. Mesmo que os cabos sejam
fabricados de cobre ou de alumínio (ambos bons condutores), a resistência neles torna-se
maior quando seu comprimento aumenta. Em outras palavras, uma leitura de tensão tomada
entre o eletrodo e a peça será bem menor do que a leitura tomada nos terminais de saída da
fonte. Esse fenômeno é conhecido como queda de tensão.
 posição de soldagem - como CC pode ser operada a correntes de soldagem mais baixas,
é mais adequado para a soldagem nas posições sobrecabeça e vertical que a soldagem
com CA. Esse tipo de corrente pode ser empregado para a soldagem fora de posição se
forem selecionados eletrodos adequados.
 sopro magnético - quando se solda com CC, campos magnéticos são originados através
da solda. Em soldas que apresentam variações na espessura e formas irregulares esses
campos magnéticos podem afetar o arco tornando-o fora de controle em termos de direção.
Essa condição é especialmente incômoda quando se soldam cantos. CA raramente causa
esse problema por causa do campo magnético com rápida reversão produzido.

32. Apostila de Eletrodos Revestidos
32

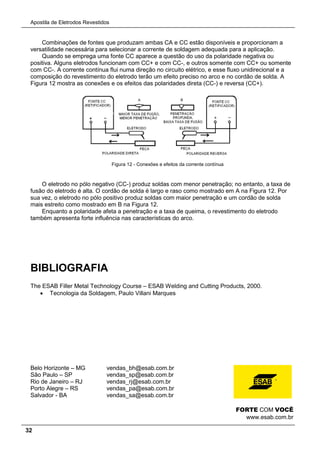

Combinações de fontes que produzam ambas CA e CC estão disponíveis e proporcionam a
versatilidade necessária para selecionar a corrente de soldagem adequada para a aplicação.
Quando se emprega uma fonte CC aparece a questão do uso da polaridade negativa ou
positiva. Alguns eletrodos funcionam com CC+ e com CC-, e outros somente com CC+ ou somente
com CC-. A corrente contínua flui numa direção no circuito elétrico, e esse fluxo unidirecional e a
composição do revestimento do eletrodo terão um efeito preciso no arco e no cordão de solda. A
Figura 12 mostra as conexões e os efeitos das polaridades direta (CC-) e reversa (CC+).
Figura 12 - Conexões e efeitos da corrente contínua
O eletrodo no pólo negativo (CC-) produz soldas com menor penetração; no entanto, a taxa de
fusão do eletrodo é alta. O cordão de solda é largo e raso como mostrado em A na Figura 12. Por
sua vez, o eletrodo no pólo positivo produz soldas com maior penetração e um cordão de solda
mais estreito como mostrado em B na Figura 12.
Enquanto a polaridade afeta a penetração e a taxa de queima, o revestimento do eletrodo
também apresenta forte influência nas características do arco.
BIBLIOGRAFIA
The ESAB Filler Metal Technology Course – ESAB Welding and Cutting Products, 2000.
• Tecnologia da Soldagem, Paulo Villani Marques
Belo Horizonte – MG vendas_bh@esab.com.br
São Paulo – SP vendas_sp@esab.com.br
Rio de Janeiro – RJ vendas_rj@esab.com.br
Porto Alegre – RS vendas_pa@esab.com.br
Salvador - BA vendas_sa@esab.com.br
FORTE COM VOCÊ
www.esab.com.br
