Este documento estabelece os requisitos técnicos, métodos de teste e marcação para equipamentos de proteção individual contra quedas denominados "trava-queda retrátil" no Brasil. Ele especifica limites máximos para força de frenagem durante teste dinâmico e deslocamento de queda, além de requisitos de resistência, materiais, marcação e instruções de uso.

1. Cópia não autorizada
DEZ 2000 NBR 14628
Equipamento de proteção individual -
Trava-queda retrátil - Especificação e
ABNT – Associação método de ensaio
Brasileira de
Normas Técnicas
Sede:
Rio de Janeiro
Av. Treze de Maio, 13 28º andar
CEP 20003-900 – Caixa Postal 1680
Rio de Janeiro – RJ
Tel.: PABX (021) 210-3122
Origem: Projeto 32:004.01-003:2000
Fax: (021) 220-1762/220-6436
Endereço eletrônico:
ABNT/CB-32 - Comitê Brasileiro de Equipamentos de Proteção Individual
www.abnt.org.br CE-32:004.01- Comissão de Estudo de Trava-Queda
NBR 14628 - Personal protective equipment - Against falls from a height –
Specification and test methods
Descriptors: EPI. Fall arresters
Esta Norma foi baseada na EN 360:1992
Copyright © 2000,
ABNT–Associação Brasileira Válida a partir de 29.01.2001
de Normas Técnicas
Printed in Brazil/
Impresso no Brasil Palavras-chave: EPI. Trava-queda 4 páginas
Todos os direitos reservados
Sumário
Prefácio
1 Objetivo
2 Referências normativas
3 Deinições
4 Requisitos
5 Método de ensaio
6 Marcação
7 Instrução de uso
Prefácio
A ABNT - Associação Brasileira de Normas Técnicas - é o Fórum Nacional de Normalização. As Normas Brasileiras, cujo
conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB) e dos Organismos de Normalização Setorial
(ABNT/ONS), são elaboradas por Comissões de Estudo (CE), formadas por representantes dos setores envolvidos, delas
fazendo parte: produtores, consumidores e neutros (universidades, laboratórios e outros).
Os Projetos de Norma Brasileira, elaborados no âmbito dos ABNT/CB e ABNT/ONS, circulam para Consulta Pública entre
os associados da ABNT e demais interessados.
Esta Norma foi baseada na EN 360:1992.
1 Objetivo
Esta Norma especifica os requisitos, ensaios, marcação e instrução de uso dos trava-quedas retráteis
2 Referências normativas
As normas relacionadas a seguir contêm disposições que, ao serem citadas neste texto, constituem prescrições para esta
Norma. As edições indicadas estavam em vigor no momento desta publicação. Como toda norma está sujeita a revisão,
recomenda-se àqueles que realizam acordos com base nesta que verifiquem a conveniência de se usarem as edições mais
recentes das normas citadas a seguir. A ABNT possui a informação das normas em vigor em um dado momento.
NBR 5426:1985 - Planos de amostragem e procedimentos na inspeção por atributo
NBR 11370:1990 - Cinturão, talabarte e corda de segurança - Especificação
NBR 11371:1990 - Cinturão, talabarte e corda de segurança - Métodos de ensaio

2. h
Cópia não autorizada
2 NBR 14628:2000
3 Definições
Para os efeitos desta Norma, aplicam-se as seguintes definições:
3.1 trava-queda retrátil: Equipamento automático de travamento que permite movimentação retrátil de um cabo ou fita,
destinado a travar a movimentação do cinturão de segurança quando ocorrer uma queda.
3.2 cabo retrátil: Elemento retrátil do trava-queda que se liga ao cinturão de segurança. Pode ser de cabo ou fita de
material sintético ou aço galvanizado.
3.3 ponto de ancoragem: Ponto com resistência mecânica super ior a 15 kN, destinado a fixar cabos de segurança, linha
de ancoragem ou trava-queda.
3.4 força de frenagem: Máxima força (força de pico) medida no p onto ou linha de ancoragem durante o período de
frenagem do ensaio de desempenho dinâmico.
3.5 deslocamento de queda: Distância vertical percorrida pela m assa de ensaio entre a posição inicial (início de queda
livre) e a posição final (equilíbrio depois da queda).
3.6 cinturão de segurança: Dispositivo posicionado, por meio de fivela, ao corpo do trabalhador, usado para sustentá-lo
ou evitar sua queda, através de cordas ou talabartes presos com mosquetões às argolas a ele fixadas (NBR 11370 e
NBR 11371).
3.7 talabarte ou corda: Dispositivo, regulável ou não, para susten tar o trabalhador e limitar a sua queda (NBR 11370 e
NBR 11371).
3.8 absorvedor de energia: Dispositivo destinado a limitar o valor da força de frenagem no caso de uma queda.

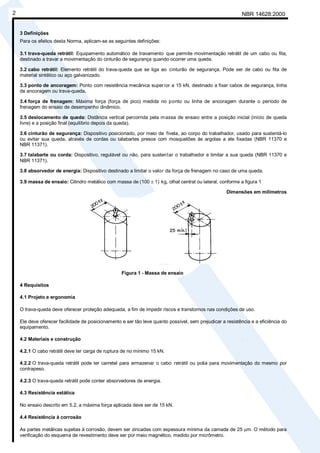

3.9 massa de ensaio: Cilindro metálico com massa de (100 ± 1) kg, olhal central ou lateral, conforme a figura 1
Dimensões em milímetros
Figura 1 - Massa de ensaio
4 Requisitos
4.1 Projeto e ergonomia
O trava-queda deve oferecer proteção adequada, a fim de impedir riscos e transtornos nas condições de uso.
Ele deve oferecer facilidade de posicionamento e ser tão leve quanto possível, sem prejudicar a resistência e a eficiência do
equipamento.
4.2 Materiais e construção
4.2.1 O cabo retrátil deve ter carga de ruptura de no mínimo 15 kN.
4.2.2 O trava-queda retrátil pode ter carretel para armazenar o cabo retrátil ou polia para movimentação do mesmo por
contrapeso.
4.2.3 O trava-queda retrátil pode conter absorvedores de energia.
4.3 Resistência estática
No ensaio descrito em 5.2, a máxima força aplicada deve ser de 15 kN.
4.4 Resistência à corrosão
As partes metálicas sujeitas à corrosão, devem ser zincadas com espessura mínima da camada de 25 µm. O método para
verificação do esquema de revestimento deve ser por meio magnético, medido por micrômetro.

3. Cópia não autorizada
NBR 14628:2000 3
5 Métodos de ensaio
5.1 Amostragem
Nos ensaios de resistência estática, desempenho dinâmico e verificação da camada de zincagem, são adotados o nível
especial de inspeção S1 e NQA de 0,65, conforme a NBR 5426.
5.2 Resistência estática
Para a execucão deste ensaio, deve-se proceder da maneira descrita a seguir:
5.2.1 Montar o equipamento a ser submetido ao ensaio, de acordo com o esquema da figura 2.

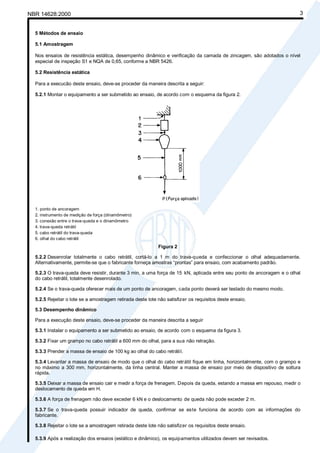

1. ponto de ancoragem
2. instrumento de medição de força (dinamômetro)
3. conexão entre o trava-queda e o dinamômetro
4. trava-queda retrátil
5. cabo retrátil do trava-queda
6. olhal do cabo retrátil
Figura 2
5.2.2 Desenrolar totalmente o cabo retrátil, cortá-lo a 1 m do trava-queda e confeccionar o olhal adequadamente.
Alternativamente, permite-se que o fabricante forneça amostras “prontas” para ensaio, com acabamento padrão.
5.2.3 O trava-queda deve resistir, durante 3 min, a uma força de 15 kN, aplicada entre seu ponto de ancoragem e o olhal
do cabo retrátil, totalmente desenrolado.
5.2.4 Se o trava-queda oferecer mais de um ponto de ancoragem, cada ponto deverá ser testado do mesmo modo.
5.2.5 Rejeitar o lote se a amostragem retirada deste lote não satisfizer os requisitos deste ensaio.
5.3 Desempenho dinâmico
Para a execução deste ensaio, deve-se proceder da maneira descrita a seguir
5.3.1 Instalar o equipamento a ser submetido ao ensaio, de acordo com o esquema da figura 3.
5.3.2 Fixar um grampo no cabo retrátil a 600 mm do olhal, para a sua não retração.
5.3.3 Prender a massa de ensaio de 100 kg ao olhal do cabo retrátil.
5.3.4 Levantar a massa de ensaio de modo que o olhal do cabo retrátil fique em linha, horizontalmente, com o grampo e
no máximo a 300 mm, horizontalmente, da linha central. Manter a massa de ensaio por meio de dispositivo de soltura
rápida.
5.3.5 Deixar a massa de ensaio cair e medir a força de frenagem. Depois da queda, estando a massa em repouso, medir o
deslocamento de queda em H.
5.3.6 A força de frenagem não deve exceder 6 kN e o deslocamento de queda não pode exceder 2 m.
5.3.7 Se o trava-queda possuir indicador de queda, confirmar se este funciona de acordo com as informações do
fabricante.
5.3.8 Rejeitar o lote se a amostragem retirada deste lote não satisfizer os requisitos deste ensaio.
5.3.9 Após a realização dos ensaios (estático e dinâmico), os equipamentos utilizados devem ser revisados.

4. h
Cópia não autorizada
4 NBR 14628:2000

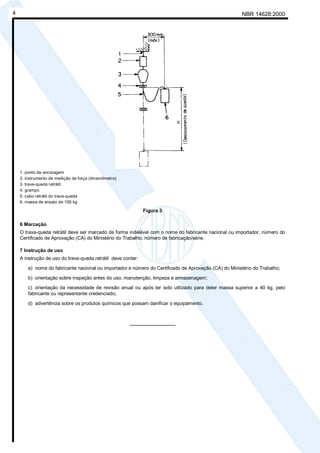

1. ponto de ancoragem
2. instrumento de medição de força (dinamômetro)
3. trava-queda retrátil
4. grampo
5. cabo retrátil do trava-queda
6. massa de ensaio de 100 kg
Figura 3
6 Marcação
O trava-queda retrátil deve ser marcado de forma indelével com o nome do fabricante nacional ou importador, número do
Certificado de Aprovação (CA) do Ministério do Trabalho, número de fabricação/série.
7 Instrução de uso
A instrução de uso do trava-queda retrátil deve conter:
a) nome do fabricante nacional ou importador e número do Certificado de Aprovação (CA) do Ministério do Trabalho;
b) orientação sobre inspeção antes do uso, manutenção, limpeza e armazenagem;
c) orientação da necessidade de revisão anual ou após ter sido utilizado para deter massa superior a 40 kg, pelo
fabricante ou representante credenciado;
d) advertência sobre os produtos químicos que possam danificar o equipamento.
_________________
