1. Sistema de Coordenadas Geográficas (Rede Geográfica)

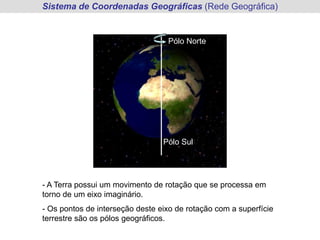

2. Sistema de Coordenadas Geográficas (Rede Geográfica)
- A Terra possui um movimento de rotação que se processa em
torno de um eixo imaginário.
- Os pontos de interseção deste eixo de rotação com a superfície
terrestre são os pólos geográficos.
Pólo Norte
Pólo Sul

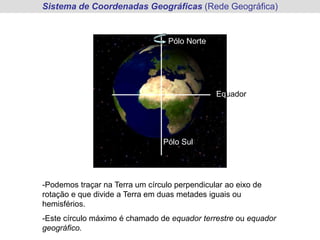

3. -Podemos traçar na Terra um círculo perpendicular ao eixo de
rotação e que divide a Terra em duas metades iguais ou
hemisférios.
-Este círculo máximo é chamado de equador terrestre ou equador
geográfico.
Pólo Norte
Pólo Sul
Equador
Sistema de Coordenadas Geográficas (Rede Geográfica)

4. Assim como as pessoas se utilizam de pontos de referência para se localizar,
foi criado um sistema de pontos de referência para localizar qualquer lugar
da Terra
UNIBAN SUL
Estrada do Campo Limpo,
3.677 - São Paulo - SP
CEP: 05777-201 - Tel.: 5842-
9000
Sistema de Coordenadas Geográficas (Rede Geográfica)
Exemplos do cotidiano!

5. Assim como as pessoas se utilizam de pontos de referência para se localizar,
foi criado um sistema de pontos de referência para localizar qualquer lugar
da Terra
Sistema de Coordenadas Geográficas (Rede Geográfica)
Outro Exemplo:
Avenida Paulista
Com
Brg. Luiz Antônio

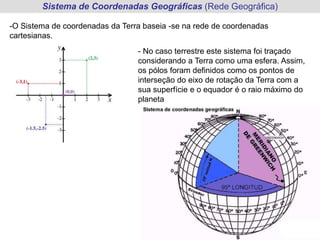

6. Sistema de Coordenadas Geográficas (Rede Geográfica)
-O Sistema de coordenadas da Terra baseia -se na rede de coordenadas
cartesianas.
- No caso terrestre este sistema foi traçado
considerando a Terra como uma esfera. Assim,
os pólos foram definidos como os pontos de
interseção do eixo de rotação da Terra com a
sua superfície e o equador é o raio máximo do
planeta

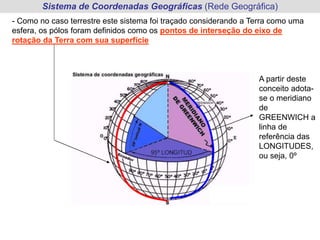

7. Sistema de Coordenadas Geográficas (Rede Geográfica)
- Como no caso terrestre este sistema foi traçado considerando a Terra como uma
esfera, os pólos foram definidos como os pontos de interseção do eixo de
rotação da Terra com sua superfície
A partir deste
conceito adota-
se o meridiano
de
GREENWICH a
linha de
referência das
LONGITUDES,
ou seja, 0º

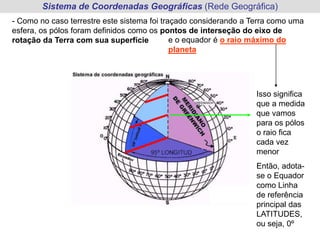

8. Sistema de Coordenadas Geográficas (Rede Geográfica)
- Como no caso terrestre este sistema foi traçado considerando a Terra como uma
esfera, os pólos foram definidos como os pontos de interseção do eixo de
rotação da Terra com sua superfície e o equador é o raio máximo do
planeta
Isso significa
que a medida
que vamos
para os pólos
o raio fica
cada vez
menor
Então, adota-
se o Equador
como Linha
de referência
principal das
LATITUDES,
ou seja, 0º

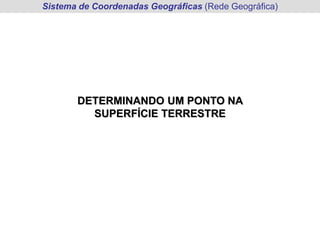

9. Sistema de Coordenadas Geográficas (Rede Geográfica)
DETERMINANDO UM PONTO NA
SUPERFÍCIE TERRESTRE

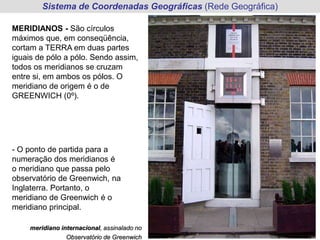

10. Sistema de Coordenadas Geográficas (Rede Geográfica)
MERIDIANOS - São círculos
máximos que, em conseqüência,
cortam a TERRA em duas partes
iguais de pólo a pólo. Sendo assim,
todos os meridianos se cruzam
entre si, em ambos os pólos. O
meridiano de origem é o de
GREENWICH (0º).
- O ponto de partida para a
numeração dos meridianos é
o meridiano que passa pelo
observatório de Greenwich, na
Inglaterra. Portanto, o
meridiano de Greenwich é o
meridiano principal.
meridiano internacional, assinalado no
Observatório de Greenwich

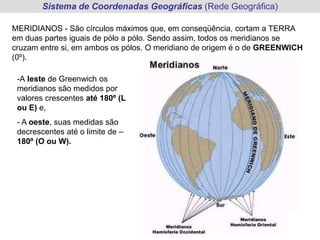

11. Sistema de Coordenadas Geográficas (Rede Geográfica)
MERIDIANOS - São círculos máximos que, em conseqüência, cortam a TERRA
em duas partes iguais de pólo a pólo. Sendo assim, todos os meridianos se
cruzam entre si, em ambos os pólos. O meridiano de origem é o de GREENWICH
(0º).
-A leste de Greenwich os
meridianos são medidos por
valores crescentes até 180º (L
ou E) e,
- A oeste, suas medidas são
decrescentes até o limite de –
180º (O ou W).
LESTEOESTE

12. Sistema de Coordenadas Geográficas (Rede Geográfica)
MERIDIANOS - São círculos máximos que, em conseqüência, cortam a TERRA
em duas partes iguais de pólo a pólo. Sendo assim, todos os meridianos se
cruzam entre si, em ambos os pólos. O meridiano de origem é o de GREENWICH
(0º).
-A leste de Greenwich os
meridianos são medidos por
valores crescentes até 180º (L
ou E) e,
- A oeste, suas medidas são
decrescentes até o limite de –
180º (O ou W).

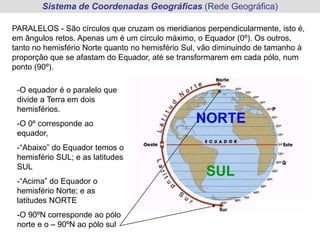

13. Sistema de Coordenadas Geográficas (Rede Geográfica)
PARALELOS - São círculos que cruzam os meridianos perpendicularmente, isto é,
em ângulos retos. Apenas um é um círculo máximo, o Equador (0º). Os outros,
tanto no hemisfério Norte quanto no hemisfério Sul, vão diminuindo de tamanho à
proporção que se afastam do Equador, até se transformarem em cada pólo, num
ponto (90º).
-O equador é o paralelo que
divide a Terra em dois
hemisférios.
-O 0º corresponde ao
equador,
-“Abaixo” do Equador temos o
hemisfério SUL; e as latitudes
SUL
-“Acima” do Equador o
hemisfério Norte; e as
latitudes NORTE
-O 90ºN corresponde ao pólo
norte e o – 90ºN ao pólo sul
NORTE
SUL

14. Sistema de Coordenadas Geográficas (Rede Geográfica)
Sistema de Coordenadas Geográficas
Trata-se do sistema mais antigo de coordenadas. Nele, cada ponto da superfície
terrestre é localizado na interseção de um meridiano com um paralelo. Suas
coordenadas são a latitude e a longitude

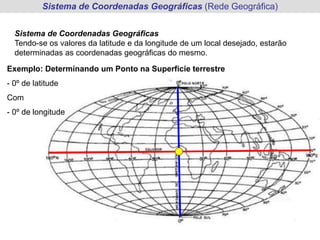

15. Sistema de Coordenadas Geográficas (Rede Geográfica)
Sistema de Coordenadas Geográficas
Tendo-se os valores da latitude e da longitude de um local desejado, estarão
determinadas as coordenadas geográficas do mesmo.
Exemplo: Determinando um Ponto na Superfície terrestre
- 0º de latitude
Com
- 0º de longitude

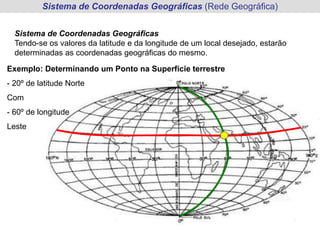

16. Sistema de Coordenadas Geográficas (Rede Geográfica)
Sistema de Coordenadas Geográficas
Tendo-se os valores da latitude e da longitude de um local desejado, estarão
determinadas as coordenadas geográficas do mesmo.
Exemplo: Determinando um Ponto na Superfície terrestre
- 20º de latitude Norte
Com
- 60º de longitude
Leste

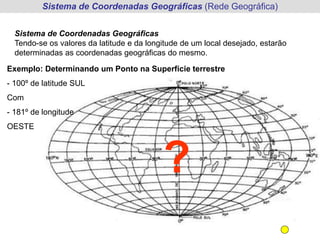

17. Sistema de Coordenadas Geográficas (Rede Geográfica)
Sistema de Coordenadas Geográficas
Tendo-se os valores da latitude e da longitude de um local desejado, estarão
determinadas as coordenadas geográficas do mesmo.
Exemplo: Determinando um Ponto na Superfície terrestre
- 100º de latitude SUL
Com
- 181º de longitude
OESTE
?

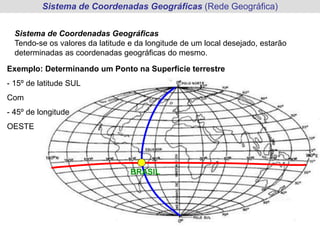

18. Sistema de Coordenadas Geográficas (Rede Geográfica)
Sistema de Coordenadas Geográficas
Tendo-se os valores da latitude e da longitude de um local desejado, estarão
determinadas as coordenadas geográficas do mesmo.
Exemplo: Determinando um Ponto na Superfície terrestre
- 15º de latitude SUL
Com
- 45º de longitude
OESTE
BRASIL

19. Sistema de Coordenadas Geográficas (Rede Geográfica)
Exercícios da páginas 2 e 3
Apostila:
“PRINCÍPIOS DA CARTOGRAFIA”
