Professor:
Marcelo Vianello (MsC.)

AULA 2

Organização e Arquitetura de
Computadores

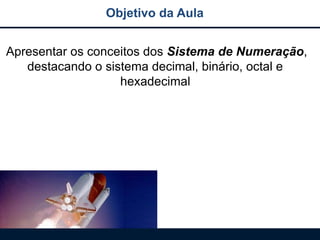

Objetivo da Aula
Apresentar os conceitos dos Sistema de Numeração,
destacando o sistema decimal, binário, octal e
hexadecimal

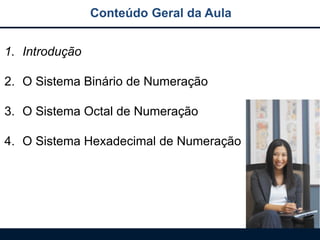

Conteúdo Geral da Aula
1. Introdução
2. O Sistema Binário de Numeração

3. O Sistema Octal de Numeração
4. O Sistema Hexadecimal de Numeração
1. Introdução
SISTEMA DE NUMERAÇÃO

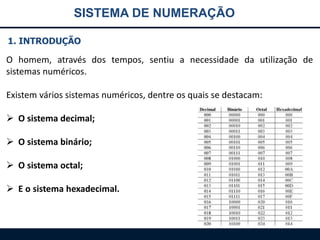

1. INTRODUÇÃO

O homem, através dos tempos, sentiu a necessidade da utilização de
sistemas numéricos.
Existem vários sistemas numéricos, dentre os quais se destacam:
 O sistema decimal;
 O sistema binário;
 O sistema octal;
 E o sistema hexadecimal.

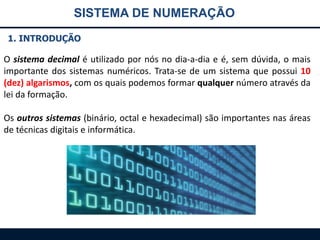

SISTEMA DE NUMERAÇÃO
1. INTRODUÇÃO

O sistema decimal é utilizado por nós no dia-a-dia e é, sem dúvida, o mais
importante dos sistemas numéricos. Trata-se de um sistema que possui 10
(dez) algarismos, com os quais podemos formar qualquer número através da
lei da formação.
Os outros sistemas (binário, octal e hexadecimal) são importantes nas áreas
de técnicas digitais e informática.
2. O Sistema Binário de Numeração
SISTEMA DE NUMERAÇÃO

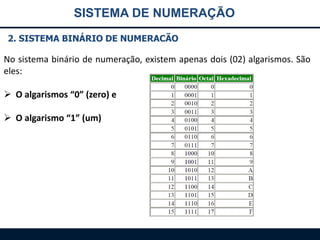

2. SISTEMA BINÁRIO DE NUMERACÃO

No sistema binário de numeração, existem apenas dois (02) algarismos. São
eles:
 O algarismos “0” (zero) e
 O algarismo “1” (um)
SISTEMA DE NUMERAÇÃO
2. SISTEMA BINÁRIO DE NUMERACÃO

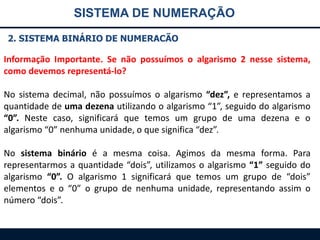

Informação Importante. Se não possuímos o algarismo 2 nesse sistema,
como devemos representá-lo?
No sistema decimal, não possuímos o algarismo “dez”, e representamos a
quantidade de uma dezena utilizando o algarismo “1”, seguido do algarismo
“0”. Neste caso, significará que temos um grupo de uma dezena e o
algarismo “0” nenhuma unidade, o que significa “dez”.

No sistema binário é a mesma coisa. Agimos da mesma forma. Para
representarmos a quantidade “dois”, utilizamos o algarismo “1” seguido do
algarismo “0”. O algarismo 1 significará que temos um grupo de “dois”
elementos e o “0” o grupo de nenhuma unidade, representando assim o
número “dois”.
SISTEMA DE NUMERAÇÃO
2. SISTEMA BINÁRIO DE NUMERACÃO

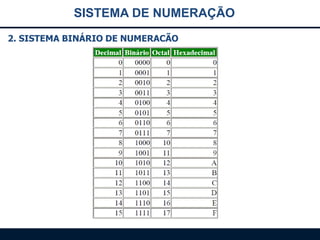

SISTEMA DE NUMERAÇÃO
2. SISTEMA BINÁRIO DE NUMERACÃO

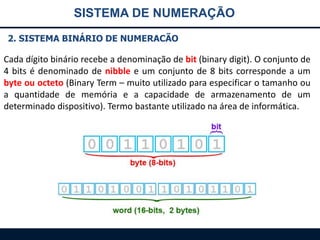

Cada dígito binário recebe a denominação de bit (binary digit). O conjunto de
4 bits é denominado de nibble e um conjunto de 8 bits corresponde a um
byte ou octeto (Binary Term – muito utilizado para especificar o tamanho ou
a quantidade de memória e a capacidade de armazenamento de um
determinado dispositivo). Termo bastante utilizado na área de informática.
SISTEMA DE NUMERAÇÃO

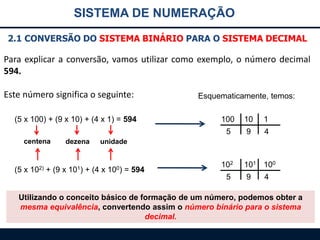

2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL

Para explicar a conversão, vamos utilizar como exemplo, o número decimal
594.
Este número significa o seguinte:
(5 x 100) + (9 x 10) + (4 x 1) = 594

Esquematicamente, temos:

dezena

101)

100)

1

9

4

unidade

102)

10

5
centena

100

(5 x

+ (9 x

+ (4 x

= 594

102
5

101 100
9

4

Utilizando o conceito básico de formação de um número, podemos obter a
mesma equivalência, convertendo assim o número binário para o sistema
decimal.
SISTEMA DE NUMERAÇÃO

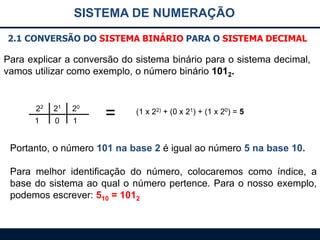

2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL

Para explicar a conversão do sistema binário para o sistema decimal,
vamos utilizar como exemplo, o número binário 1012.

22

21

20

1

0

1

=

(1 x 22) + (0 x 21) + (1 x 20) = 5

Portanto, o número 101 na base 2 é igual ao número 5 na base 10.
Para melhor identificação do número, colocaremos como índice, a
base do sistema ao qual o número pertence. Para o nosso exemplo,
podemos escrever: 510 = 1012
SISTEMA DE NUMERAÇÃO

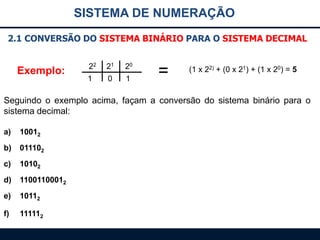

2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL

Exemplo:

22

21

20

1

0

1

=

(1 x 22) + (0 x 21) + (1 x 20) = 5

Seguindo o exemplo acima, façam a conversão do sistema binário para o
sistema decimal:
a)

10012

b)

011102

c)

10102

d)

11001100012

e)

10112

f)

111112
SISTEMA DE NUMERAÇÃO

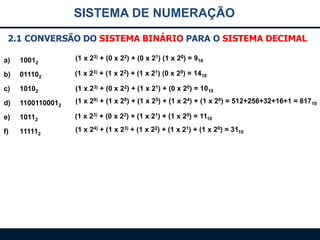

2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL
a)

10012

(1 x 23) + (0 x 22) + (0 x 21) (1 x 20) = 910

b)

011102

(1 x 23) + (1 x 22) + (1 x 21) (0 x 20) = 1410

c)

10102

(1 x 23) + (0 x 22) + (1 x 21) + (0 x 20) = 1010

d)

11001100012

(1 x 29) + (1 x 28) + (1 x 25) + (1 x 24) + (1 x 20) = 512+256+32+16+1 = 81710

e)

10112

(1 x 23) + (0 x 22) + (1 x 21) + (1 x 20) = 1110

f)

111112

(1 x 24) + (1 x 23) + (1 x 22) + (1 x 21) + (1 x 20) = 3110
SISTEMA DE NUMERAÇÃO

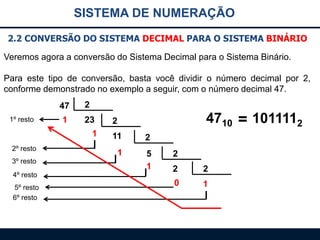

2.2 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA BINÁRIO
Veremos agora a conversão do Sistema Decimal para o Sistema Binário.
Para este tipo de conversão, basta você dividir o número decimal por 2,
conforme demonstrado no exemplo a seguir, com o número decimal 47.

47
1º resto

2

1

23
1

2º resto

3º resto
4º resto
5º resto
6º resto

4710 = 1011112

2
11

2

1

5
1

2
2

2

0

1
SISTEMA DE NUMERAÇÃO

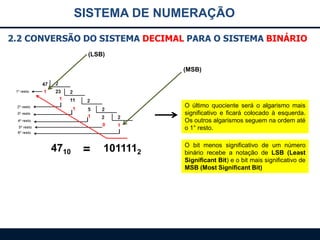

2.2 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA BINÁRIO
(LSB)
(MSB)

O último quociente será o algarismo mais
significativo e ficará colocado à esquerda.
Os outros algarismos seguem na ordem até
o 1° resto.

4710

=

1011112

O bit menos significativo de um número
binário recebe a notação de LSB (Least
Significant Bit) e o bit mais significativo de
MSB (Most Significant Bit)
SISTEMA DE NUMERAÇÃO

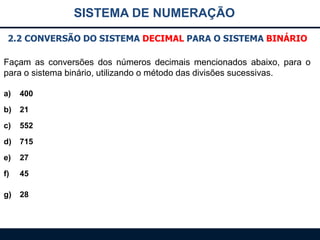

2.2 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA BINÁRIO
Façam as conversões dos números decimais mencionados abaixo, para o
para o sistema binário, utilizando o método das divisões sucessivas.
a)

400

b)

21

c)

552

d)

715

e)

27

f)

45

g)

28
SISTEMA DE NUMERAÇÃO

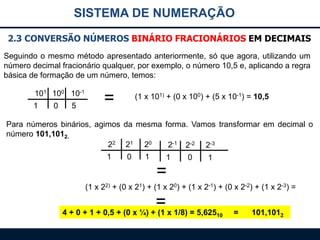

2.3 CONVERSÃO NÚMEROS BINÁRIO FRACIONÁRIOS EM DECIMAIS
Seguindo o mesmo método apresentado anteriormente, só que agora, utilizando um
número decimal fracionário qualquer, por exemplo, o número 10,5 e, aplicando a regra
básica de formação de um número, temos:
101 100 10-1
1

0

5

=

(1 x 101) + (0 x 100) + (5 x 10-1) = 10,5

Para números binários, agimos da mesma forma. Vamos transformar em decimal o
número 101,1012.
22 21 20
2-1 2-2 2-3
1
0
1
1
0
1

=
(1 x 22) + (0 x 21) + (1 x 20) + (1 x 2-1) + (0 x 2-2) + (1 x 2-3) =

= x 1/8) = 5,625
4 + 0 + 1 + 0,5 + (0 x ¼) + (1

10

=

101,1012
SISTEMA DE NUMERAÇÃO

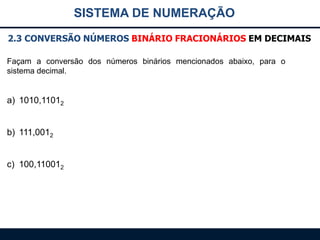

2.3 CONVERSÃO NÚMEROS BINÁRIO FRACIONÁRIOS EM DECIMAIS
Façam a conversão dos números binários mencionados abaixo, para o
sistema decimal.

a) 1010,11012
b) 111,0012
c) 100,110012
SISTEMA DE NUMERAÇÃO

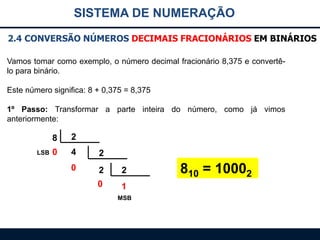

2.4 CONVERSÃO NÚMEROS DECIMAIS FRACIONÁRIOS EM BINÁRIOS
Vamos tomar como exemplo, o número decimal fracionário 8,375 e convertêlo para binário.
Este número significa: 8 + 0,375 = 8,375
1º Passo: Transformar a parte inteira do número, como já vimos
anteriormente:

8
LSB

2

0

4

2

0

2

2

0

1
MSB

810 = 10002
SISTEMA DE NUMERAÇÃO
2.4 CONVERSÃO NÚMEROS DECIMAIS FRACIONÁRIOS EM BINÁRIOS
2º Passo: Transformar a parte fracionária, que consiste na multiplicação
sucessiva das partes fracionárias resultantes pela base, até atingir zero. O
número fracionário convertido será composto pelos algarismos inteiros
resultantes tomados na ordem das multiplicações. Teremos então:

1° algarismo

2° algarismo

3° algarismo

0,375
x2
------0,75
x2
------1,5

0,5
x2
------1

Parte fracionária
Base do sistema

Quando atingirmos o número 1, e a parte após a virgula não for nula,
separamos esta última e reiniciamos o processo:

O processo para aqui, pois a parte do número depois da vírgula é nula.
SISTEMA DE NUMERAÇÃO
2.4 CONVERSÃO NÚMEROS DECIMAIS FRACIONÁRIOS EM BINÁRIOS
Para finalizar a conversão, efetuamos a composição da parte inteira com a fracionária,
ficando da seguinte forma:

8,37510 = 1000,0112
Exercícios
Façam a conversão dos números decimais fracionários abaixo para o sistema
binário:
a) 4,810
b) 0,62510
c) 3,38010
SISTEMA DE NUMERAÇÃO
Faça a conversão do número decimal fracionário 4,810, para o sistema binário.
1. Passo: Transformar a parte inteira do número 410

410 = 1002
2. Passo: Converter a parte fracionária utilizando a regra já aplicada.
a)
b)
c)
d)

0,8 x 2 = 1,6
0,6 x 2 = 1,2
0,2 x 2 = 0,4
0,4 x 2 = 0,8

0,810 = (0,1100 1100 1100...)2
Sequência
calculada

Repetições

Podemos notar que o número 0,8 tornou a aparecer. Se continuarmos o processo,
teremos a mesma sequência já vista até aqui. Um caso equivalente a uma dízima. Temos
então:

Logo: 4,810 = (100,1100110011001100...)2
SISTEMA DE NUMERAÇÃO

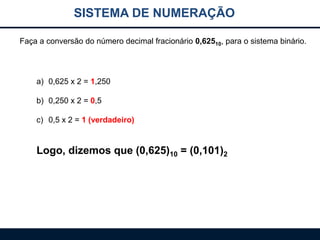

Faça a conversão do número decimal fracionário 0,62510, para o sistema binário.

a) 0,625 x 2 = 1,250
b) 0,250 x 2 = 0,5

c) 0,5 x 2 = 1 (verdadeiro)

Logo, dizemos que (0,625)10 = (0,101)2
SISTEMA DE NUMERAÇÃO

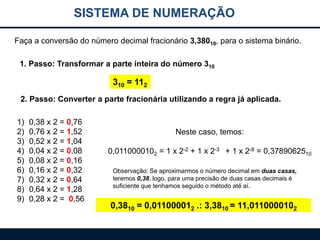

Faça a conversão do número decimal fracionário 3,38010, para o sistema binário.
1. Passo: Transformar a parte inteira do número 310

310 = 112
2. Passo: Converter a parte fracionária utilizando a regra já aplicada.
1)
2)
3)
4)
5)
6)
7)
8)
9)

0,38 x 2 = 0,76
0,76 x 2 = 1,52
0,52 x 2 = 1,04
0,04 x 2 = 0,08
0,08 x 2 = 0,16
0,16 x 2 = 0,32
0,32 x 2 = 0,64
0,64 x 2 = 1,28
0,28 x 2 = 0,56

Neste caso, temos:
0,0110000102 = 1 x 2-2 + 1 x 2-3 + 1 x 2-8 = 0,3789062510
Observação: Se aproximarmos o número decimal em duas casas,
teremos 0,38, logo, para uma precisão de duas casas decimais é
suficiente que tenhamos seguido o método até aí.

0,3810 = 0,011000012 .: 3,3810 = 11,0110000102
3. O Sistema Octal de Numeração
SISTEMA DE NUMERAÇÃO

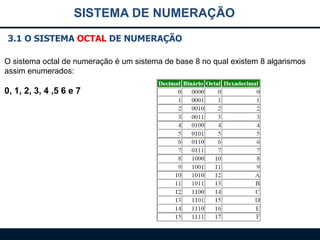

3.1 O SISTEMA OCTAL DE NUMERAÇÃO
O sistema octal de numeração é um sistema de base 8 no qual existem 8 algarismos
assim enumerados:

0, 1, 2, 3, 4 ,5 6 e 7
SISTEMA DE NUMERAÇÃO

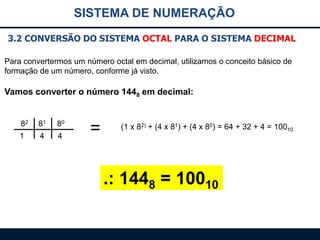

3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA DECIMAL
Para convertermos um número octal em decimal, utilizamos o conceito básico de
formação de um número, conforme já visto.

Vamos converter o número 1448 em decimal:
82

81

80

1

4

4

=

(1 x 82) + (4 x 81) + (4 x 80) = 64 + 32 + 4 = 10010

.: 1448 = 10010
SISTEMA DE NUMERAÇÃO

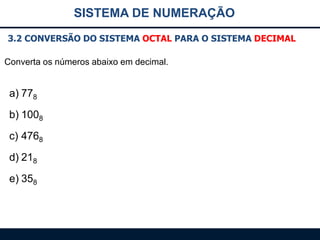

3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA DECIMAL
Converta os números abaixo em decimal.

a) 778
b) 1008
c) 4768
d) 218

e) 358
SISTEMA DE NUMERAÇÃO

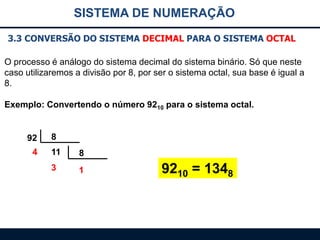

3.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA OCTAL
O processo é análogo do sistema decimal do sistema binário. Só que neste
caso utilizaremos a divisão por 8, por ser o sistema octal, sua base é igual a
8.
Exemplo: Convertendo o número 9210 para o sistema octal.

92
4

8
11

8

3

1

9210 = 1348
SISTEMA DE NUMERAÇÃO

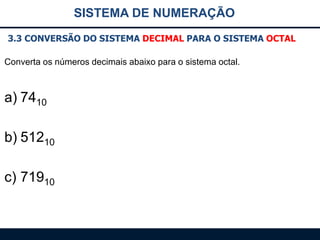

3.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA OCTAL
Converta os números decimais abaixo para o sistema octal.

a) 7410

b) 51210
c) 71910
SISTEMA DE NUMERAÇÃO

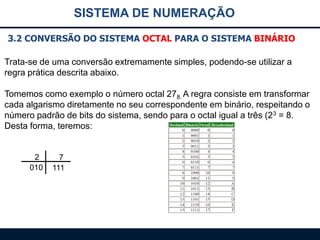

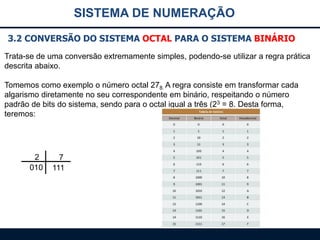

3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA BINÁRIO
Trata-se de uma conversão extremamente simples, podendo-se utilizar a
regra prática descrita abaixo.
Tomemos como exemplo o número octal 278. A regra consiste em transformar
cada algarismo diretamente no seu correspondente em binário, respeitando o
número padrão de bits do sistema, sendo para o octal igual a três (23 = 8.
Desta forma, teremos:

2
010

7
111
SISTEMA DE NUMERAÇÃO
3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA BINÁRIO
Trata-se de uma conversão extremamente simples, podendo-se utilizar a regra prática
descrita abaixo.
Tomemos como exemplo o número octal 278. A regra consiste em transformar cada
algarismo diretamente no seu correspondente em binário, respeitando o número
padrão de bits do sistema, sendo para o octal igual a três (23 = 8. Desta forma,
teremos:

2
010

7
111
SISTEMA DE NUMERAÇÃO

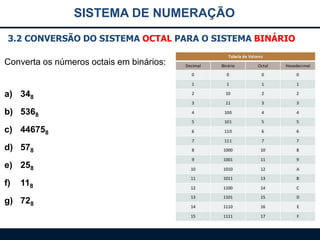

3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA BINÁRIO
Converta os números octais em binários:

a) 348
b) 5368
c) 446758
d) 578
e) 258

f)

118

g) 728
4. O Sistema Hexadecimal de
Numeração
SISTEMA DE NUMERAÇÃO
4.1 O SISTEMA HEXADECIMAL DE NUMERAÇÃO
O Sistema hexadecimal possui 16 algarismos, sendo sua base igual a 16. Os
algarismos são assim enumerados:

0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E e F
Notamos que a letra “A” por sua vez representa a quantidade dez. A letra “B”
que representa a quantidade onze, e assim sucede até a letra F, que
representa a quantidade quinze.
Este sistema é muito usado na área de microprocessadores e também no
mapeamento de memoria em sistemas digitais, sendo aplicado em projetos
de software e hardware.
SISTEMA DE NUMERAÇÃO

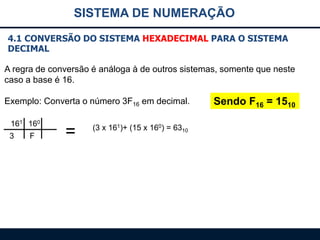

4.1 CONVERSÃO DO SISTEMA HEXADECIMAL PARA O SISTEMA
DECIMAL
A regra de conversão é análoga à de outros sistemas, somente que neste
caso a base é 16.
Exemplo: Converta o número 3F16 em decimal.
161 160
3

F

=

(3 x 161)+ (15 x 160) = 6310

Sendo F16 = 1510
SISTEMA DE NUMERAÇÃO

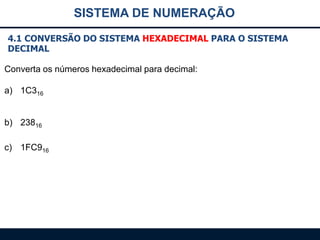

4.1 CONVERSÃO DO SISTEMA HEXADECIMAL PARA O SISTEMA
DECIMAL
Converta os números hexadecimal para decimal:
a) 1C316
b) 23816
c) 1FC916
SISTEMA DE NUMERAÇÃO

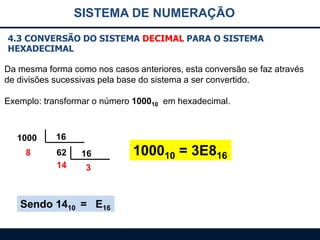

4.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA
HEXADECIMAL
Da mesma forma como nos casos anteriores, esta conversão se faz através
de divisões sucessivas pela base do sistema a ser convertido.
Exemplo: transformar o número 100010 em hexadecimal.

1000

16

8

62
14

16
3

Sendo 1410 = E16

100010 = 3E816
SISTEMA DE NUMERAÇÃO

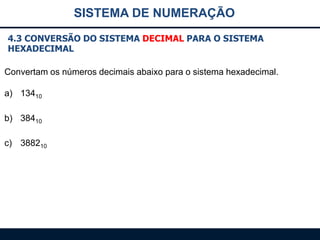

4.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA
HEXADECIMAL
Convertam os números decimais abaixo para o sistema hexadecimal.
a) 13410
b) 38410
c) 388210
SISTEMA DE NUMERAÇÃO

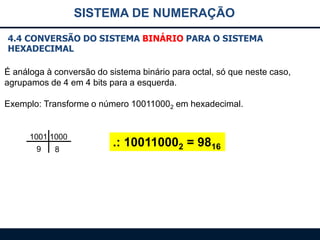

4.4 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA
HEXADECIMAL
É análoga à conversão do sistema binário para octal, só que neste caso,
agrupamos de 4 em 4 bits para a esquerda.
Exemplo: Transforme o número 100110002 em hexadecimal.

1001 1000
9

8

.: 100110002 = 9816
SISTEMA DE NUMERAÇÃO

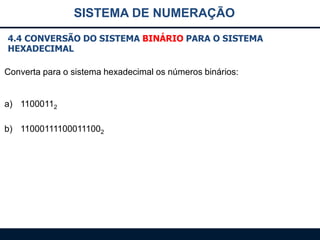

4.4 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA
HEXADECIMAL
Converta para o sistema hexadecimal os números binários:

a) 11000112
b) 110001111000111002
SISTEMA DE NUMERAÇÃO
4.5 CONVERSÃO DO SISTEMA HEXA PARA O SISTEMA BINÁRIO
É análoga à conversão do sistema octal para binário, só que neste caso,
necessita-se de 4 bits para representar cada hexadecimal
Exemplo: Converter o número C1316 para o sistema binário:

C  C16 = 1210

C = 1100

1 = 0001

3 = 0011

C1316 = 1100000100112
SISTEMA DE NUMERAÇÃO

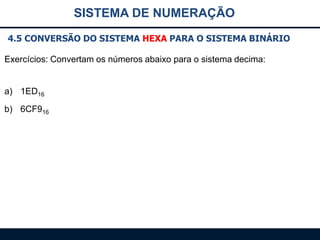

4.5 CONVERSÃO DO SISTEMA HEXA PARA O SISTEMA BINÁRIO
Exercícios: Convertam os números abaixo para o sistema decima:

a) 1ED16
b) 6CF916

Mais conteúdo relacionado

Mais procurados

1 Misturas e Soluções
1 Misturas e Soluções1 Misturas e Soluções
1 Misturas e Soluções
Raquel Gastao Daniel

Primeira lista de exercícios 1º b
Primeira lista de exercícios 1º bPrimeira lista de exercícios 1º b
Primeira lista de exercícios 1º b
James Freitas

Estados Físicos da matéria
Estados Físicos da matériaEstados Físicos da matéria
Estados Físicos da matéria
Coc2010

Propriedades gerais da materia
Propriedades gerais da materiaPropriedades gerais da materia
Propriedades gerais da materia
Lucas Mariano da Cunha e Silva

Mudança de fase
Mudança de faseMudança de fase
Mudança de fase
Marco Antonio Sanches

Substancia pura e misturas
Substancia pura e misturasSubstancia pura e misturas
Substancia pura e misturas
Patronato Sagrada Família EEFM

geologia
 geologia geologia
geologia
vhnkxv

Dilução e mistura de soluções
Dilução e mistura de soluçõesDilução e mistura de soluções
Dilução e mistura de soluções
Marilena Meira

Ciências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de Cinemática
Ciências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de CinemáticaCiências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de Cinemática
Ciências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de Cinemática
Ronaldo Santana

Aula sobre matéria
Aula sobre matériaAula sobre matéria
Aula sobre matéria
Rodrigo Rocha de Lima

Misturas Homogêneas e Heterogêneas
Misturas Homogêneas e HeterogêneasMisturas Homogêneas e Heterogêneas
Misturas Homogêneas e Heterogêneas
Igor Santos

B8 exercícios de osmose
B8   exercícios de osmoseB8   exercícios de osmose
B8 exercícios de osmose
Nuno Correia

Massa e peso formacao
Massa e peso   formacaoMassa e peso   formacao
Massa e peso formacao
cecilianunes160

Física e química introdução estado físico da matéria
Física e química introdução estado físico da matériaFísica e química introdução estado físico da matéria
Física e química introdução estado físico da matéria
Carlos Alexandre Ribeiro Dorte

Transformação da Materia
Transformação da MateriaTransformação da Materia
Transformação da Materia
Pedro Monteiro

BioGeo11-ciclos de vida
BioGeo11-ciclos de vidaBioGeo11-ciclos de vida
BioGeo11-ciclos de vida
Rita Rainho

Propriedades coligativas
Propriedades coligativasPropriedades coligativas
Propriedades coligativas
Lucas Tardim

Estados físicos da matéria prof Ivanise Meyer
Estados físicos da matéria prof Ivanise MeyerEstados físicos da matéria prof Ivanise Meyer
Estados físicos da matéria prof Ivanise Meyer
Ivanise Meyer

Estados da matéria
Estados da matériaEstados da matéria
Estados da matéria
estead2011

Transformações químicas
Transformações químicasTransformações químicas
Transformações químicas
Dulcilene Figueiredo


Mais procurados (20)

1 Misturas e Soluções
1 Misturas e Soluções1 Misturas e Soluções
1 Misturas e Soluções

Primeira lista de exercícios 1º b
Primeira lista de exercícios 1º bPrimeira lista de exercícios 1º b
Primeira lista de exercícios 1º b

Estados Físicos da matéria
Estados Físicos da matériaEstados Físicos da matéria
Estados Físicos da matéria

Propriedades gerais da materia
Propriedades gerais da materiaPropriedades gerais da materia
Propriedades gerais da materia

Mudança de fase
Mudança de faseMudança de fase
Mudança de fase

Substancia pura e misturas
Substancia pura e misturasSubstancia pura e misturas
Substancia pura e misturas

geologia
 geologia geologia
geologia

Dilução e mistura de soluções
Dilução e mistura de soluçõesDilução e mistura de soluções
Dilução e mistura de soluções

Ciências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de Cinemática
Ciências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de CinemáticaCiências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de Cinemática
Ciências 9º Ano (Física): estudo dos movimentos: Conceitos Básicos de Cinemática

Aula sobre matéria
Aula sobre matériaAula sobre matéria
Aula sobre matéria

Misturas Homogêneas e Heterogêneas
Misturas Homogêneas e HeterogêneasMisturas Homogêneas e Heterogêneas
Misturas Homogêneas e Heterogêneas

B8 exercícios de osmose
B8   exercícios de osmoseB8   exercícios de osmose
B8 exercícios de osmose

Massa e peso formacao
Massa e peso   formacaoMassa e peso   formacao
Massa e peso formacao

Física e química introdução estado físico da matéria
Física e química introdução estado físico da matériaFísica e química introdução estado físico da matéria
Física e química introdução estado físico da matéria

Transformação da Materia
Transformação da MateriaTransformação da Materia
Transformação da Materia

BioGeo11-ciclos de vida
BioGeo11-ciclos de vidaBioGeo11-ciclos de vida
BioGeo11-ciclos de vida

Propriedades coligativas
Propriedades coligativasPropriedades coligativas
Propriedades coligativas

Estados físicos da matéria prof Ivanise Meyer
Estados físicos da matéria prof Ivanise MeyerEstados físicos da matéria prof Ivanise Meyer
Estados físicos da matéria prof Ivanise Meyer

Estados da matéria
Estados da matériaEstados da matéria
Estados da matéria

Transformações químicas
Transformações químicasTransformações químicas
Transformações químicas


Destaque

Sistemas de Numeração e Conversão de Bases
Sistemas de Numeração e Conversão de BasesSistemas de Numeração e Conversão de Bases
Sistemas de Numeração e Conversão de Bases
Leandro Costa

Numbering system binary numbers among others.
Numbering system binary numbers among others.Numbering system binary numbers among others.
Numbering system binary numbers among others.
BobPonja

Converção de binarios para decimal.
Converção de binarios para decimal.Converção de binarios para decimal.
Converção de binarios para decimal.
Alessandro Garcez

ICC-04 Sistemas Numéricos
ICC-04 Sistemas NuméricosICC-04 Sistemas Numéricos
ICC-04 Sistemas Numéricos
Eduardo Nicola F. Zagari

Aula 12 – Sistema de Numeração (Conversão de Bases)
Aula 12 – Sistema de Numeração (Conversão de Bases)Aula 12 – Sistema de Numeração (Conversão de Bases)
Aula 12 – Sistema de Numeração (Conversão de Bases)
Vitor Hugo Melo Araújo

Sistema decimal
Sistema decimalSistema decimal
Sistema decimal
daquicaro

Sistemas de numeração
Sistemas de numeraçãoSistemas de numeração
Sistemas de numeração
Marco Antonio

Tabela de conversao
Tabela de conversaoTabela de conversao
Tabela de conversao
Disys do Brasil

Aula 04 isc - a informação e sua representação
Aula 04   isc - a informação e sua representaçãoAula 04   isc - a informação e sua representação
Aula 04 isc - a informação e sua representação
Fábio Andrade

Aula expositiva sistemas de numeração indo arábico
Aula expositiva sistemas de numeração indo arábicoAula expositiva sistemas de numeração indo arábico
Aula expositiva sistemas de numeração indo arábico
escolaeliseunarciso

Codigo binario
Codigo binarioCodigo binario
Codigo binario
sher92

Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...
Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...
Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...
Leinylson Fontinele

Unidades de medida do sistema binário dos computadores
Unidades de medida do sistema binário dos computadoresUnidades de medida do sistema binário dos computadores
Unidades de medida do sistema binário dos computadores
mariliacherry

Arquitetura 2
Arquitetura 2Arquitetura 2
Arquitetura 2
Paulo Fonseca

Introdução a informatica sist. numeracao
Introdução a informatica sist. numeracaoIntrodução a informatica sist. numeracao
Introdução a informatica sist. numeracao
jotaulio

Código binário
Código binárioCódigo binário
Código binário
Karen Carvalho

Módulo 2 Parte 2 (Arquitectura De Computadores)
Módulo 2  Parte 2 (Arquitectura De Computadores)Módulo 2  Parte 2 (Arquitectura De Computadores)
Módulo 2 Parte 2 (Arquitectura De Computadores)
guest486e53

Lista de Exercícios - Sistema de Numeração
Lista de Exercícios - Sistema de NumeraçãoLista de Exercícios - Sistema de Numeração
Lista de Exercícios - Sistema de Numeração
Everton Moraes

Unidades
UnidadesUnidades
Exercicios resolvidos visu alg vetores
Exercicios resolvidos visu alg vetoresExercicios resolvidos visu alg vetores
Exercicios resolvidos visu alg vetores
Willians Miyabara


Destaque (20)

Sistemas de Numeração e Conversão de Bases
Sistemas de Numeração e Conversão de BasesSistemas de Numeração e Conversão de Bases
Sistemas de Numeração e Conversão de Bases

Numbering system binary numbers among others.
Numbering system binary numbers among others.Numbering system binary numbers among others.
Numbering system binary numbers among others.

Converção de binarios para decimal.
Converção de binarios para decimal.Converção de binarios para decimal.
Converção de binarios para decimal.

ICC-04 Sistemas Numéricos
ICC-04 Sistemas NuméricosICC-04 Sistemas Numéricos
ICC-04 Sistemas Numéricos

Aula 12 – Sistema de Numeração (Conversão de Bases)
Aula 12 – Sistema de Numeração (Conversão de Bases)Aula 12 – Sistema de Numeração (Conversão de Bases)
Aula 12 – Sistema de Numeração (Conversão de Bases)

Sistema decimal
Sistema decimalSistema decimal
Sistema decimal

Sistemas de numeração
Sistemas de numeraçãoSistemas de numeração
Sistemas de numeração

Tabela de conversao
Tabela de conversaoTabela de conversao
Tabela de conversao

Aula 04 isc - a informação e sua representação
Aula 04   isc - a informação e sua representaçãoAula 04   isc - a informação e sua representação
Aula 04 isc - a informação e sua representação

Aula expositiva sistemas de numeração indo arábico
Aula expositiva sistemas de numeração indo arábicoAula expositiva sistemas de numeração indo arábico
Aula expositiva sistemas de numeração indo arábico

Codigo binario
Codigo binarioCodigo binario
Codigo binario

Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...
Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...
Introdução à Computação Aula 03 - Introdução a Ciência da Computação (A compu...

Unidades de medida do sistema binário dos computadores
Unidades de medida do sistema binário dos computadoresUnidades de medida do sistema binário dos computadores
Unidades de medida do sistema binário dos computadores

Arquitetura 2
Arquitetura 2Arquitetura 2
Arquitetura 2

Introdução a informatica sist. numeracao
Introdução a informatica sist. numeracaoIntrodução a informatica sist. numeracao
Introdução a informatica sist. numeracao

Código binário
Código binárioCódigo binário
Código binário

Módulo 2 Parte 2 (Arquitectura De Computadores)
Módulo 2  Parte 2 (Arquitectura De Computadores)Módulo 2  Parte 2 (Arquitectura De Computadores)
Módulo 2 Parte 2 (Arquitectura De Computadores)

Lista de Exercícios - Sistema de Numeração
Lista de Exercícios - Sistema de NumeraçãoLista de Exercícios - Sistema de Numeração
Lista de Exercícios - Sistema de Numeração

Unidades
UnidadesUnidades
Unidades

Exercicios resolvidos visu alg vetores
Exercicios resolvidos visu alg vetoresExercicios resolvidos visu alg vetores
Exercicios resolvidos visu alg vetores


Semelhante a Sistema de numeração

Introducao Computacao Slide 1
Introducao Computacao Slide 1Introducao Computacao Slide 1
Introducao Computacao Slide 1
Duílio Andrade

Apresentação1 sistemas numéricos
Apresentação1   sistemas numéricosApresentação1   sistemas numéricos
Apresentação1 sistemas numéricos
Larissa Rozza Peluso

C:\Fakepath\Sistemasnumeracaobinariaedecimal
C:\Fakepath\SistemasnumeracaobinariaedecimalC:\Fakepath\Sistemasnumeracaobinariaedecimal
C:\Fakepath\Sistemasnumeracaobinariaedecimal
José Mortágua

Sistemas numericos
Sistemas numericosSistemas numericos
Sistemas numericos
Jean Heisenberg

Aula_Zegonc_Ponto_Flutuante_NEW.pdf
Aula_Zegonc_Ponto_Flutuante_NEW.pdfAula_Zegonc_Ponto_Flutuante_NEW.pdf
Aula_Zegonc_Ponto_Flutuante_NEW.pdf
JeysonOrihuela

Apostila de eletronica_digital
Apostila de eletronica_digitalApostila de eletronica_digital
Apostila de eletronica_digital
Anderson Reis Cardoso

Aula - conversao de bases.pdf
Aula - conversao de bases.pdfAula - conversao de bases.pdf
Aula - conversao de bases.pdf
RodneyTeixeira2

Análise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuanteAnálise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuante
Felipe Belarmino

Binarios
BinariosBinarios
Calculo numerico
Calculo numerico Calculo numerico
Calculo numerico
Berguim Vugo Wellynssom

Calculo numérico
Calculo numéricoCalculo numérico
Calculo numérico
Diego Paniago

Cálculo Numérico
Cálculo NuméricoCálculo Numérico
Cálculo Numérico
Sandro Lima

Matemática - Aula 3
Matemática - Aula 3Matemática - Aula 3
Matemática - Aula 3
IBEST ESCOLA

Circuitos Digitais: Revisão
Circuitos Digitais: RevisãoCircuitos Digitais: Revisão
Circuitos Digitais: Revisão
Elaine Cecília Gatto

Circuitos Digitais - Revisão
Circuitos Digitais - RevisãoCircuitos Digitais - Revisão
Circuitos Digitais - Revisão
Elaine Cecília Gatto

Organização de Computadores - Aula 03
Organização de Computadores - Aula 03Organização de Computadores - Aula 03
Organização de Computadores - Aula 03
thomasdacosta

Aula 05 sistemas de numeração
Aula 05   sistemas de numeraçãoAula 05   sistemas de numeração
Aula 05 sistemas de numeração
Daniel Moura

Edg cap01
Edg cap01Edg cap01
SISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃOSISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃO
Carlos Pereira

Apostila digital cefetes
Apostila digital cefetesApostila digital cefetes
Apostila digital cefetes
Joãopedro Machado


Semelhante a Sistema de numeração (20)

Introducao Computacao Slide 1
Introducao Computacao Slide 1Introducao Computacao Slide 1
Introducao Computacao Slide 1

Apresentação1 sistemas numéricos
Apresentação1   sistemas numéricosApresentação1   sistemas numéricos
Apresentação1 sistemas numéricos

C:\Fakepath\Sistemasnumeracaobinariaedecimal
C:\Fakepath\SistemasnumeracaobinariaedecimalC:\Fakepath\Sistemasnumeracaobinariaedecimal
C:\Fakepath\Sistemasnumeracaobinariaedecimal

Sistemas numericos
Sistemas numericosSistemas numericos
Sistemas numericos

Aula_Zegonc_Ponto_Flutuante_NEW.pdf
Aula_Zegonc_Ponto_Flutuante_NEW.pdfAula_Zegonc_Ponto_Flutuante_NEW.pdf
Aula_Zegonc_Ponto_Flutuante_NEW.pdf

Apostila de eletronica_digital
Apostila de eletronica_digitalApostila de eletronica_digital
Apostila de eletronica_digital

Aula - conversao de bases.pdf
Aula - conversao de bases.pdfAula - conversao de bases.pdf
Aula - conversao de bases.pdf

Análise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuanteAnálise de arredondamento em ponto flutuante
Análise de arredondamento em ponto flutuante

Binarios
BinariosBinarios
Binarios

Calculo numerico
Calculo numerico Calculo numerico
Calculo numerico

Calculo numérico
Calculo numéricoCalculo numérico
Calculo numérico

Cálculo Numérico
Cálculo NuméricoCálculo Numérico
Cálculo Numérico

Matemática - Aula 3
Matemática - Aula 3Matemática - Aula 3
Matemática - Aula 3

Circuitos Digitais: Revisão
Circuitos Digitais: RevisãoCircuitos Digitais: Revisão
Circuitos Digitais: Revisão

Circuitos Digitais - Revisão
Circuitos Digitais - RevisãoCircuitos Digitais - Revisão
Circuitos Digitais - Revisão

Organização de Computadores - Aula 03
Organização de Computadores - Aula 03Organização de Computadores - Aula 03
Organização de Computadores - Aula 03

Aula 05 sistemas de numeração
Aula 05   sistemas de numeraçãoAula 05   sistemas de numeração
Aula 05 sistemas de numeração

Edg cap01
Edg cap01Edg cap01
Edg cap01

SISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃOSISTEMAS digitais SISTEMAS DE NUMERAÇÃO
SISTEMAS digitais SISTEMAS DE NUMERAÇÃO

Apostila digital cefetes
Apostila digital cefetesApostila digital cefetes
Apostila digital cefetes


Sistema de numeração

  • 1. Professor: Marcelo Vianello (MsC.) AULA 2 Organização e Arquitetura de Computadores
  • 2. Objetivo da Aula Apresentar os conceitos dos Sistema de Numeração, destacando o sistema decimal, binário, octal e hexadecimal
  • 3. Conteúdo Geral da Aula 1. Introdução 2. O Sistema Binário de Numeração 3. O Sistema Octal de Numeração 4. O Sistema Hexadecimal de Numeração
  • 5. SISTEMA DE NUMERAÇÃO 1. INTRODUÇÃO O homem, através dos tempos, sentiu a necessidade da utilização de sistemas numéricos. Existem vários sistemas numéricos, dentre os quais se destacam:  O sistema decimal;  O sistema binário;  O sistema octal;  E o sistema hexadecimal.
  • 6. SISTEMA DE NUMERAÇÃO 1. INTRODUÇÃO O sistema decimal é utilizado por nós no dia-a-dia e é, sem dúvida, o mais importante dos sistemas numéricos. Trata-se de um sistema que possui 10 (dez) algarismos, com os quais podemos formar qualquer número através da lei da formação. Os outros sistemas (binário, octal e hexadecimal) são importantes nas áreas de técnicas digitais e informática.
  • 7. 2. O Sistema Binário de Numeração
  • 8. SISTEMA DE NUMERAÇÃO 2. SISTEMA BINÁRIO DE NUMERACÃO No sistema binário de numeração, existem apenas dois (02) algarismos. São eles:  O algarismos “0” (zero) e  O algarismo “1” (um)
  • 9. SISTEMA DE NUMERAÇÃO 2. SISTEMA BINÁRIO DE NUMERACÃO Informação Importante. Se não possuímos o algarismo 2 nesse sistema, como devemos representá-lo? No sistema decimal, não possuímos o algarismo “dez”, e representamos a quantidade de uma dezena utilizando o algarismo “1”, seguido do algarismo “0”. Neste caso, significará que temos um grupo de uma dezena e o algarismo “0” nenhuma unidade, o que significa “dez”. No sistema binário é a mesma coisa. Agimos da mesma forma. Para representarmos a quantidade “dois”, utilizamos o algarismo “1” seguido do algarismo “0”. O algarismo 1 significará que temos um grupo de “dois” elementos e o “0” o grupo de nenhuma unidade, representando assim o número “dois”.
  • 10. SISTEMA DE NUMERAÇÃO 2. SISTEMA BINÁRIO DE NUMERACÃO
  • 11. SISTEMA DE NUMERAÇÃO 2. SISTEMA BINÁRIO DE NUMERACÃO Cada dígito binário recebe a denominação de bit (binary digit). O conjunto de 4 bits é denominado de nibble e um conjunto de 8 bits corresponde a um byte ou octeto (Binary Term – muito utilizado para especificar o tamanho ou a quantidade de memória e a capacidade de armazenamento de um determinado dispositivo). Termo bastante utilizado na área de informática.
  • 12. SISTEMA DE NUMERAÇÃO 2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL Para explicar a conversão, vamos utilizar como exemplo, o número decimal 594. Este número significa o seguinte: (5 x 100) + (9 x 10) + (4 x 1) = 594 Esquematicamente, temos: dezena 101) 100) 1 9 4 unidade 102) 10 5 centena 100 (5 x + (9 x + (4 x = 594 102 5 101 100 9 4 Utilizando o conceito básico de formação de um número, podemos obter a mesma equivalência, convertendo assim o número binário para o sistema decimal.
  • 13. SISTEMA DE NUMERAÇÃO 2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL Para explicar a conversão do sistema binário para o sistema decimal, vamos utilizar como exemplo, o número binário 1012. 22 21 20 1 0 1 = (1 x 22) + (0 x 21) + (1 x 20) = 5 Portanto, o número 101 na base 2 é igual ao número 5 na base 10. Para melhor identificação do número, colocaremos como índice, a base do sistema ao qual o número pertence. Para o nosso exemplo, podemos escrever: 510 = 1012
  • 14. SISTEMA DE NUMERAÇÃO 2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL Exemplo: 22 21 20 1 0 1 = (1 x 22) + (0 x 21) + (1 x 20) = 5 Seguindo o exemplo acima, façam a conversão do sistema binário para o sistema decimal: a) 10012 b) 011102 c) 10102 d) 11001100012 e) 10112 f) 111112
  • 15. SISTEMA DE NUMERAÇÃO 2.1 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA DECIMAL a) 10012 (1 x 23) + (0 x 22) + (0 x 21) (1 x 20) = 910 b) 011102 (1 x 23) + (1 x 22) + (1 x 21) (0 x 20) = 1410 c) 10102 (1 x 23) + (0 x 22) + (1 x 21) + (0 x 20) = 1010 d) 11001100012 (1 x 29) + (1 x 28) + (1 x 25) + (1 x 24) + (1 x 20) = 512+256+32+16+1 = 81710 e) 10112 (1 x 23) + (0 x 22) + (1 x 21) + (1 x 20) = 1110 f) 111112 (1 x 24) + (1 x 23) + (1 x 22) + (1 x 21) + (1 x 20) = 3110
  • 16. SISTEMA DE NUMERAÇÃO 2.2 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA BINÁRIO Veremos agora a conversão do Sistema Decimal para o Sistema Binário. Para este tipo de conversão, basta você dividir o número decimal por 2, conforme demonstrado no exemplo a seguir, com o número decimal 47. 47 1º resto 2 1 23 1 2º resto 3º resto 4º resto 5º resto 6º resto 4710 = 1011112 2 11 2 1 5 1 2 2 2 0 1
  • 17. SISTEMA DE NUMERAÇÃO 2.2 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA BINÁRIO (LSB) (MSB) O último quociente será o algarismo mais significativo e ficará colocado à esquerda. Os outros algarismos seguem na ordem até o 1° resto. 4710 = 1011112 O bit menos significativo de um número binário recebe a notação de LSB (Least Significant Bit) e o bit mais significativo de MSB (Most Significant Bit)
  • 18. SISTEMA DE NUMERAÇÃO 2.2 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA BINÁRIO Façam as conversões dos números decimais mencionados abaixo, para o para o sistema binário, utilizando o método das divisões sucessivas. a) 400 b) 21 c) 552 d) 715 e) 27 f) 45 g) 28
  • 19. SISTEMA DE NUMERAÇÃO 2.3 CONVERSÃO NÚMEROS BINÁRIO FRACIONÁRIOS EM DECIMAIS Seguindo o mesmo método apresentado anteriormente, só que agora, utilizando um número decimal fracionário qualquer, por exemplo, o número 10,5 e, aplicando a regra básica de formação de um número, temos: 101 100 10-1 1 0 5 = (1 x 101) + (0 x 100) + (5 x 10-1) = 10,5 Para números binários, agimos da mesma forma. Vamos transformar em decimal o número 101,1012. 22 21 20 2-1 2-2 2-3 1 0 1 1 0 1 = (1 x 22) + (0 x 21) + (1 x 20) + (1 x 2-1) + (0 x 2-2) + (1 x 2-3) = = x 1/8) = 5,625 4 + 0 + 1 + 0,5 + (0 x ¼) + (1 10 = 101,1012
  • 20. SISTEMA DE NUMERAÇÃO 2.3 CONVERSÃO NÚMEROS BINÁRIO FRACIONÁRIOS EM DECIMAIS Façam a conversão dos números binários mencionados abaixo, para o sistema decimal. a) 1010,11012 b) 111,0012 c) 100,110012
  • 21. SISTEMA DE NUMERAÇÃO 2.4 CONVERSÃO NÚMEROS DECIMAIS FRACIONÁRIOS EM BINÁRIOS Vamos tomar como exemplo, o número decimal fracionário 8,375 e convertêlo para binário. Este número significa: 8 + 0,375 = 8,375 1º Passo: Transformar a parte inteira do número, como já vimos anteriormente: 8 LSB 2 0 4 2 0 2 2 0 1 MSB 810 = 10002
  • 22. SISTEMA DE NUMERAÇÃO 2.4 CONVERSÃO NÚMEROS DECIMAIS FRACIONÁRIOS EM BINÁRIOS 2º Passo: Transformar a parte fracionária, que consiste na multiplicação sucessiva das partes fracionárias resultantes pela base, até atingir zero. O número fracionário convertido será composto pelos algarismos inteiros resultantes tomados na ordem das multiplicações. Teremos então: 1° algarismo 2° algarismo 3° algarismo 0,375 x2 ------0,75 x2 ------1,5 0,5 x2 ------1 Parte fracionária Base do sistema Quando atingirmos o número 1, e a parte após a virgula não for nula, separamos esta última e reiniciamos o processo: O processo para aqui, pois a parte do número depois da vírgula é nula.
  • 23. SISTEMA DE NUMERAÇÃO 2.4 CONVERSÃO NÚMEROS DECIMAIS FRACIONÁRIOS EM BINÁRIOS Para finalizar a conversão, efetuamos a composição da parte inteira com a fracionária, ficando da seguinte forma: 8,37510 = 1000,0112 Exercícios Façam a conversão dos números decimais fracionários abaixo para o sistema binário: a) 4,810 b) 0,62510 c) 3,38010
  • 24. SISTEMA DE NUMERAÇÃO Faça a conversão do número decimal fracionário 4,810, para o sistema binário. 1. Passo: Transformar a parte inteira do número 410 410 = 1002 2. Passo: Converter a parte fracionária utilizando a regra já aplicada. a) b) c) d) 0,8 x 2 = 1,6 0,6 x 2 = 1,2 0,2 x 2 = 0,4 0,4 x 2 = 0,8 0,810 = (0,1100 1100 1100...)2 Sequência calculada Repetições Podemos notar que o número 0,8 tornou a aparecer. Se continuarmos o processo, teremos a mesma sequência já vista até aqui. Um caso equivalente a uma dízima. Temos então: Logo: 4,810 = (100,1100110011001100...)2
  • 25. SISTEMA DE NUMERAÇÃO Faça a conversão do número decimal fracionário 0,62510, para o sistema binário. a) 0,625 x 2 = 1,250 b) 0,250 x 2 = 0,5 c) 0,5 x 2 = 1 (verdadeiro) Logo, dizemos que (0,625)10 = (0,101)2
  • 26. SISTEMA DE NUMERAÇÃO Faça a conversão do número decimal fracionário 3,38010, para o sistema binário. 1. Passo: Transformar a parte inteira do número 310 310 = 112 2. Passo: Converter a parte fracionária utilizando a regra já aplicada. 1) 2) 3) 4) 5) 6) 7) 8) 9) 0,38 x 2 = 0,76 0,76 x 2 = 1,52 0,52 x 2 = 1,04 0,04 x 2 = 0,08 0,08 x 2 = 0,16 0,16 x 2 = 0,32 0,32 x 2 = 0,64 0,64 x 2 = 1,28 0,28 x 2 = 0,56 Neste caso, temos: 0,0110000102 = 1 x 2-2 + 1 x 2-3 + 1 x 2-8 = 0,3789062510 Observação: Se aproximarmos o número decimal em duas casas, teremos 0,38, logo, para uma precisão de duas casas decimais é suficiente que tenhamos seguido o método até aí. 0,3810 = 0,011000012 .: 3,3810 = 11,0110000102
  • 27. 3. O Sistema Octal de Numeração
  • 28. SISTEMA DE NUMERAÇÃO 3.1 O SISTEMA OCTAL DE NUMERAÇÃO O sistema octal de numeração é um sistema de base 8 no qual existem 8 algarismos assim enumerados: 0, 1, 2, 3, 4 ,5 6 e 7
  • 29. SISTEMA DE NUMERAÇÃO 3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA DECIMAL Para convertermos um número octal em decimal, utilizamos o conceito básico de formação de um número, conforme já visto. Vamos converter o número 1448 em decimal: 82 81 80 1 4 4 = (1 x 82) + (4 x 81) + (4 x 80) = 64 + 32 + 4 = 10010 .: 1448 = 10010
  • 30. SISTEMA DE NUMERAÇÃO 3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA DECIMAL Converta os números abaixo em decimal. a) 778 b) 1008 c) 4768 d) 218 e) 358
  • 31. SISTEMA DE NUMERAÇÃO 3.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA OCTAL O processo é análogo do sistema decimal do sistema binário. Só que neste caso utilizaremos a divisão por 8, por ser o sistema octal, sua base é igual a 8. Exemplo: Convertendo o número 9210 para o sistema octal. 92 4 8 11 8 3 1 9210 = 1348
  • 32. SISTEMA DE NUMERAÇÃO 3.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA OCTAL Converta os números decimais abaixo para o sistema octal. a) 7410 b) 51210 c) 71910
  • 33. SISTEMA DE NUMERAÇÃO 3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA BINÁRIO Trata-se de uma conversão extremamente simples, podendo-se utilizar a regra prática descrita abaixo. Tomemos como exemplo o número octal 278. A regra consiste em transformar cada algarismo diretamente no seu correspondente em binário, respeitando o número padrão de bits do sistema, sendo para o octal igual a três (23 = 8. Desta forma, teremos: 2 010 7 111
  • 34. SISTEMA DE NUMERAÇÃO 3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA BINÁRIO Trata-se de uma conversão extremamente simples, podendo-se utilizar a regra prática descrita abaixo. Tomemos como exemplo o número octal 278. A regra consiste em transformar cada algarismo diretamente no seu correspondente em binário, respeitando o número padrão de bits do sistema, sendo para o octal igual a três (23 = 8. Desta forma, teremos: 2 010 7 111
  • 35. SISTEMA DE NUMERAÇÃO 3.2 CONVERSÃO DO SISTEMA OCTAL PARA O SISTEMA BINÁRIO Converta os números octais em binários: a) 348 b) 5368 c) 446758 d) 578 e) 258 f) 118 g) 728
  • 36. 4. O Sistema Hexadecimal de Numeração
  • 37. SISTEMA DE NUMERAÇÃO 4.1 O SISTEMA HEXADECIMAL DE NUMERAÇÃO O Sistema hexadecimal possui 16 algarismos, sendo sua base igual a 16. Os algarismos são assim enumerados: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E e F Notamos que a letra “A” por sua vez representa a quantidade dez. A letra “B” que representa a quantidade onze, e assim sucede até a letra F, que representa a quantidade quinze. Este sistema é muito usado na área de microprocessadores e também no mapeamento de memoria em sistemas digitais, sendo aplicado em projetos de software e hardware.
  • 38. SISTEMA DE NUMERAÇÃO 4.1 CONVERSÃO DO SISTEMA HEXADECIMAL PARA O SISTEMA DECIMAL A regra de conversão é análoga à de outros sistemas, somente que neste caso a base é 16. Exemplo: Converta o número 3F16 em decimal. 161 160 3 F = (3 x 161)+ (15 x 160) = 6310 Sendo F16 = 1510
  • 39. SISTEMA DE NUMERAÇÃO 4.1 CONVERSÃO DO SISTEMA HEXADECIMAL PARA O SISTEMA DECIMAL Converta os números hexadecimal para decimal: a) 1C316 b) 23816 c) 1FC916
  • 40. SISTEMA DE NUMERAÇÃO 4.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA HEXADECIMAL Da mesma forma como nos casos anteriores, esta conversão se faz através de divisões sucessivas pela base do sistema a ser convertido. Exemplo: transformar o número 100010 em hexadecimal. 1000 16 8 62 14 16 3 Sendo 1410 = E16 100010 = 3E816
  • 41. SISTEMA DE NUMERAÇÃO 4.3 CONVERSÃO DO SISTEMA DECIMAL PARA O SISTEMA HEXADECIMAL Convertam os números decimais abaixo para o sistema hexadecimal. a) 13410 b) 38410 c) 388210
  • 42. SISTEMA DE NUMERAÇÃO 4.4 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA HEXADECIMAL É análoga à conversão do sistema binário para octal, só que neste caso, agrupamos de 4 em 4 bits para a esquerda. Exemplo: Transforme o número 100110002 em hexadecimal. 1001 1000 9 8 .: 100110002 = 9816
  • 43. SISTEMA DE NUMERAÇÃO 4.4 CONVERSÃO DO SISTEMA BINÁRIO PARA O SISTEMA HEXADECIMAL Converta para o sistema hexadecimal os números binários: a) 11000112 b) 110001111000111002
  • 44. SISTEMA DE NUMERAÇÃO 4.5 CONVERSÃO DO SISTEMA HEXA PARA O SISTEMA BINÁRIO É análoga à conversão do sistema octal para binário, só que neste caso, necessita-se de 4 bits para representar cada hexadecimal Exemplo: Converter o número C1316 para o sistema binário: C  C16 = 1210 C = 1100 1 = 0001 3 = 0011 C1316 = 1100000100112
  • 45. SISTEMA DE NUMERAÇÃO 4.5 CONVERSÃO DO SISTEMA HEXA PARA O SISTEMA BINÁRIO Exercícios: Convertam os números abaixo para o sistema decima: a) 1ED16 b) 6CF916
