Segurança do Trabalho
Atividade com Solda
ivonpereira1@hotmail.com

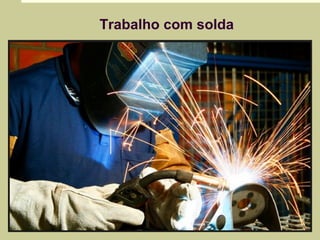

Trabalho com solda

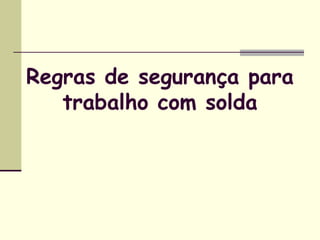

Regras de segurança para
trabalho com solda

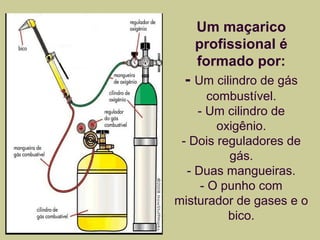

Um maçarico
profissional é
formado por:
- Um cilindro de gás
combustível.
- Um cilindro de
oxigênio.
- Dois reguladores de
gás.
- Duas mangueiras.
- O punho com
misturador de gases e o
bico.

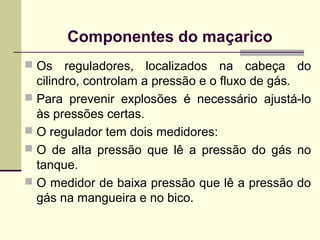

Componentes do maçarico
 Os reguladores, localizados na cabeça do
cilindro, controlam a pressão e o fluxo de gás.
 Para prevenir explosões é necessário ajustá-lo
às pressões certas.
 O regulador tem dois medidores:
 O de alta pressão que lê a pressão do gás no
tanque.
 O medidor de baixa pressão que lê a pressão do
gás na mangueira e no bico.

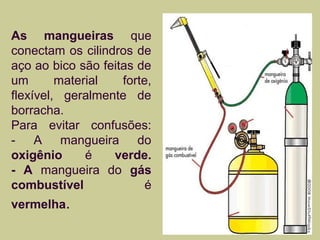

As mangueiras que
conectam os cilindros de
aço ao bico são feitas de
um material forte,
flexível, geralmente de
borracha.
Para evitar confusões:
- A mangueira do
oxigênio é verde.
- A mangueira do gás
combustível é
vermelha.

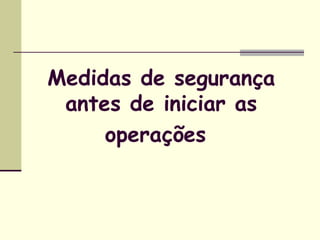

Medidas de segurança
antes de iniciar as
operações

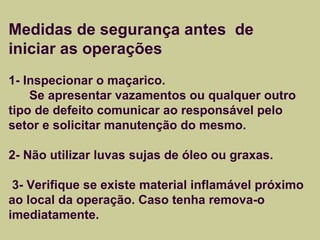

Medidas de segurança antes de
iniciar as operações
1- Inspecionar o maçarico.
Se apresentar vazamentos ou qualquer outro
tipo de defeito comunicar ao responsável pelo
setor e solicitar manutenção do mesmo.
2- Não utilizar luvas sujas de óleo ou graxas.
3- Verifique se existe material inflamável próximo
ao local da operação. Caso tenha remova-o
imediatamente.

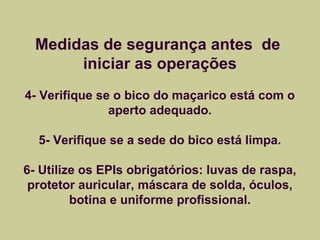

Medidas de segurança antes de
iniciar as operações
4- Verifique se o bico do maçarico está com o
aperto adequado.
5- Verifique se a sede do bico está limpa.
6- Utilize os EPIs obrigatórios: luvas de raspa,
protetor auricular, máscara de solda, óculos,
botina e uniforme profissional.
EPIs adequados para soldagem

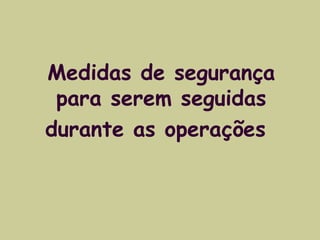

Medidas de segurança
para serem seguidas
durante as operações

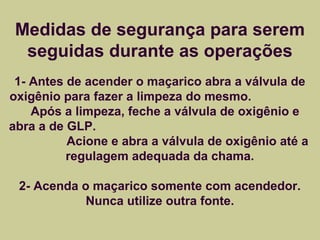

Medidas de segurança para serem
seguidas durante as operações
1- Antes de acender o maçarico abra a válvula de
oxigênio para fazer a limpeza do mesmo.
Após a limpeza, feche a válvula de oxigênio e
abra a de GLP.
Acione e abra a válvula de oxigênio até a
regulagem adequada da chama.
2- Acenda o maçarico somente com acendedor.
Nunca utilize outra fonte.

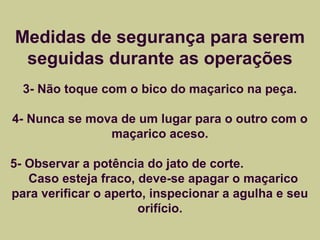

Medidas de segurança para serem
seguidas durante as operações
3- Não toque com o bico do maçarico na peça.
4- Nunca se mova de um lugar para o outro com o
maçarico aceso.
5- Observar a potência do jato de corte.
Caso esteja fraco, deve-se apagar o maçarico
para verificar o aperto, inspecionar a agulha e seu
orifício.

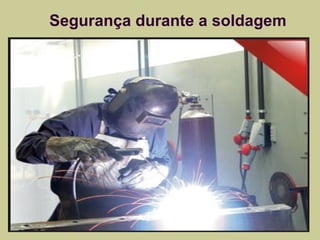

Segurança durante a soldagem

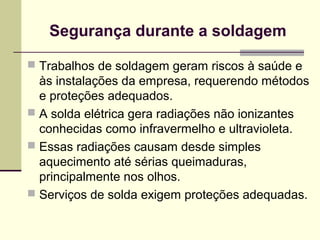

Segurança durante a soldagem
 Trabalhos de soldagem geram riscos à saúde e
às instalações da empresa, requerendo métodos
e proteções adequados.
 A solda elétrica gera radiações não ionizantes
conhecidas como infravermelho e ultravioleta.
 Essas radiações causam desde simples
aquecimento até sérias queimaduras,
principalmente nos olhos.
 Serviços de solda exigem proteções adequadas.
Lesões causadas em soldador
por radiação UV

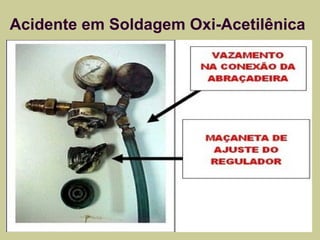

Acidente em Soldagem Oxi-Acetilênica
Acidente em
Soldagem
Oxi-Acetilênica
O soldador estava
ajustando a pressão no
regulador de oxigênio.
Tinha óleo em suas
mãos.
E havia um vazamento
de oxigênio na
conexão da
abraçadeira da
mangueira.

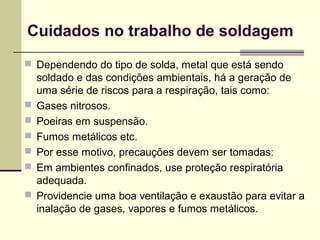

Cuidados no trabalho de soldagem
 Dependendo do tipo de solda, metal que está sendo
soldado e das condições ambientais, há a geração de
uma série de riscos para a respiração, tais como:
 Gases nitrosos.
 Poeiras em suspensão.
 Fumos metálicos etc.
 Por esse motivo, precauções devem ser tomadas:
 Em ambientes confinados, use proteção respiratória
adequada.
 Providencie uma boa ventilação e exaustão para evitar a
inalação de gases, vapores e fumos metálicos.

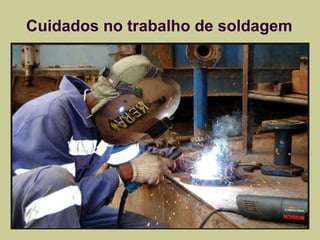

Cuidados no trabalho de soldagem

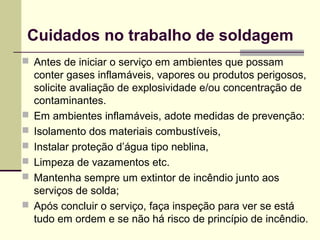

Cuidados no trabalho de soldagem
 Antes de iniciar o serviço em ambientes que possam
conter gases inflamáveis, vapores ou produtos perigosos,
solicite avaliação de explosividade e/ou concentração de
contaminantes.
 Em ambientes inflamáveis, adote medidas de prevenção:
 Isolamento dos materiais combustíveis,
 Instalar proteção d’água tipo neblina,
 Limpeza de vazamentos etc.
 Mantenha sempre um extintor de incêndio junto aos
serviços de solda;
 Após concluir o serviço, faça inspeção para ver se está
tudo em ordem e se não há risco de princípio de incêndio.

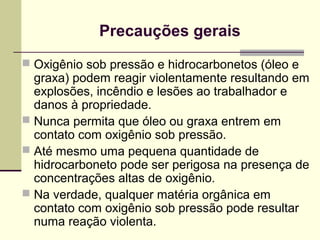

Precauções gerais
 Oxigênio sob pressão e hidrocarbonetos (óleo e
graxa) podem reagir violentamente resultando em
explosões, incêndio e lesões ao trabalhador e
danos à propriedade.
 Nunca permita que óleo ou graxa entrem em
contato com oxigênio sob pressão.
 Até mesmo uma pequena quantidade de
hidrocarboneto pode ser perigosa na presença de
concentrações altas de oxigênio.
 Na verdade, qualquer matéria orgânica em
contato com oxigênio sob pressão pode resultar
numa reação violenta.
O soldador offshore
A atividade do mergulhador soldador
ocorre em pressões maiores que a pressão
atmosférica normal.
É o caso dos mergulhadores profissionais das plataformas
de petróleo, que descem a 300 metros de profundidade.
O soldador offshore
Executar o trabalho não é tão complicado, o difícil é chegar lá.
É preciso passar por adaptações para poder descer tão fundo,
no chamado mergulho saturado, onde a pressão ronda
30 atmosferas — algo como 45 toneladas ou 56 fuscas sobre
os ombros.
O organismo do mergulhador precisa ser lentamente
comprimido, para equilibrar a pressão dos gases de seu corpo
com a enorme pressão na água àquela profundidade.
“Se isso não fosse feito, a pressão mecânica poderia esmagar
os pulmões, romper os tímpanos e até provocar sangramento
nos seios da face, todos recheados por ar”.
Terminada a tarefa para a qual foram escalados, vai se iniciar
o lento retorno à “superfície”.
FIM
