1) O documento discute o dimensionamento de reservatórios, incluindo a variabilidade do regime de vazões, tipos de reservatórios e zonas, e balanços hídricos. 2) As zonas de um reservatório incluem a reserva de sedimentação, volume morto, zona de conservação, controle de cheias e armazenamento descontrolado, e borda livre. 3) A operação de reservatórios é simulada usando a equação do balanço hídrico resolvida por integração num

1. Francisco de Assis de Souza Filho

2. • Variabilidade do regime de vazões;
• Reservatórios (tipos, zonas, balanço hídricos);
• Dimensionamento.

4. A variabilidade do regime de vazões determina o tipo de reservatório a
ser dimensionado.

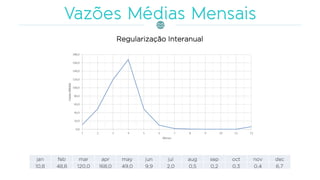

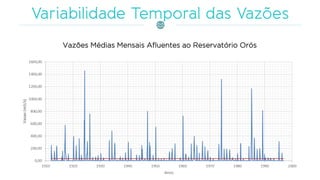

5. Vazões Médias Mensais Afluentes ao Reservatório Orós

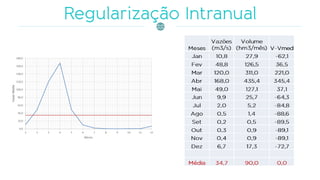

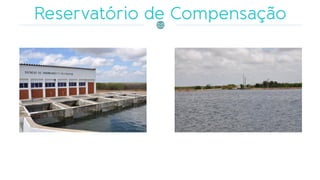

6. Regularização Interanual

8. Volume 16 m3

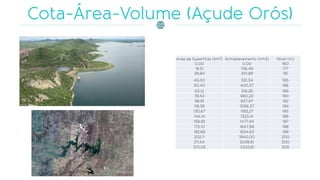

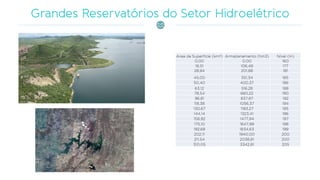

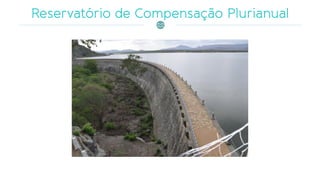

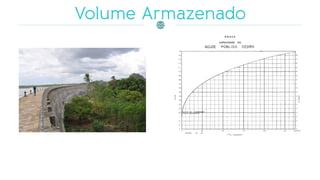

12. Cota
Área em cada cota
Volume entre cotas

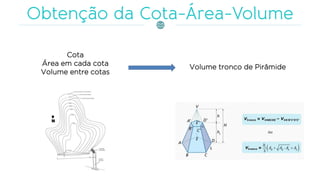

Volume tronco de Pirâmide

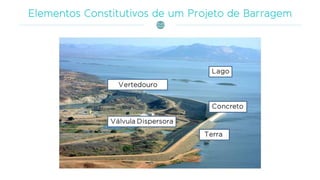

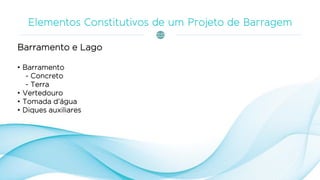

16. Barramento e Lago
• Barramento
- Concreto
- Terra
• Vertedouro

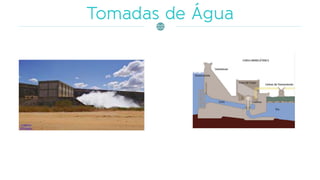

• Tomada d’água
• Diques auxiliares

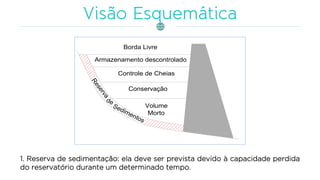

18. 1. Reserva de sedimentação: ela deve ser prevista devido à capacidade perdida
do reservatório durante um determinado tempo.
Reservade
Sedimentos
Volume
Morto
Conservação
Controle de Cheias
Armazenamento descontrolado
Borda Livre

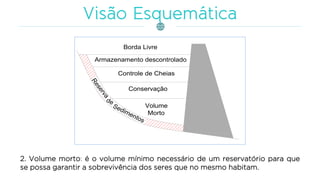

19. 2. Volume morto: é o volume mínimo necessário de um reservatório para que
se possa garantir a sobrevivência dos seres que no mesmo habitam.
Reservade
Sedimentos
Volume
Morto
Conservação
Controle de Cheias
Armazenamento descontrolado
Borda Livre

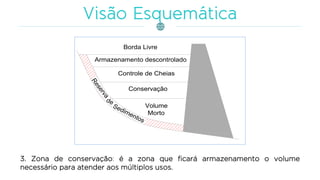

20. 3. Zona de conservação: é a zona que ficará armazenamento o volume
necessário para atender aos múltiplos usos.
Reservade
Sedimentos
Volume
Morto
Conservação
Controle de Cheias
Armazenamento descontrolado
Borda Livre

21. 4. Controle de cheias: esta área deve permanecer vazia, exceto durante e
imediatamente depois de um evento de inundação.
Reservade
Sedimentos
Volume
Morto
Conservação
Controle de Cheias
Armazenamento descontrolado
Borda Livre

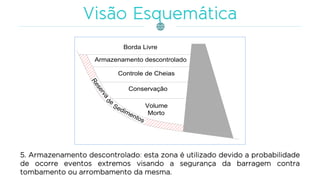

22. 5. Armazenamento descontrolado: esta zona é utilizado devido a probabilidade
de ocorre eventos extremos visando a segurança da barragem contra
tombamento ou arrombamento da mesma.
Reservade
Sedimentos
Volume
Morto
Conservação
Controle de Cheias
Armazenamento descontrolado
Borda Livre

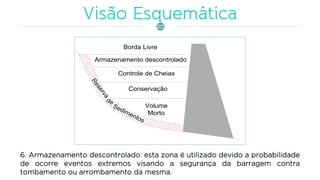

23. 6. Armazenamento descontrolado: esta zona é utilizado devido a probabilidade
de ocorre eventos extremos visando a segurança da barragem contra
tombamento ou arrombamento da mesma.
Reservade
Sedimentos
Volume
Morto
Conservação
Controle de Cheias
Armazenamento descontrolado
Borda Livre

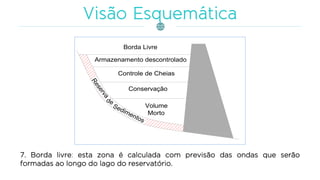

24. 7. Borda livre: esta zona é calculada com previsão das ondas que serão
formadas ao longo do lago do reservatório.
Reservade
Sedimentos
Volume
Morto
Conservação
Controle de Cheias
Armazenamento descontrolado
Borda Livre

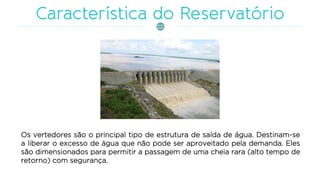

25. Os vertedores são o principal tipo de estrutura de saída de água. Destinam-se
a liberar o excesso de água que não pode ser aproveitado pela demanda. Eles
são dimensionados para permitir a passagem de uma cheia rara (alto tempo de
retorno) com segurança.

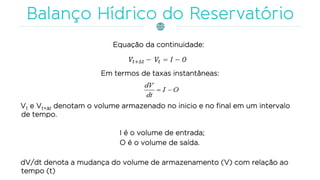

29. Equação da continuidade:
Em termos de taxas instantâneas:
Vt e Vt+t denotam o volume armazenado no inicio e no final em um intervalo
de tempo.
I é o volume de entrada;
O é o volume de saída.
dV/dt denota a mudança do volume de armazenamento (V) com relação ao
tempo (t)

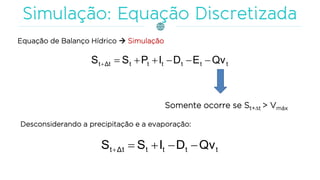

30. Equação de Balanço Hídrico  Simulação
ttttttΔtt QvEDIPSS 
Somente ocorre se St+∆t > Vmáx
Desconsiderando a precipitação e a evaporação:
ttttΔtt QvDISS 

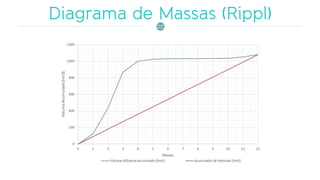

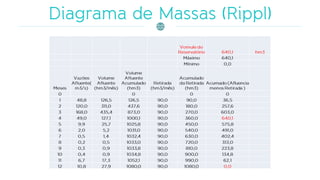

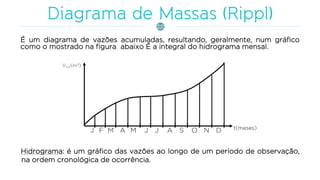

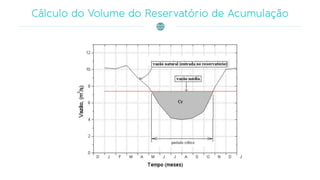

35. É um diagrama de vazões acumuladas, resultando, geralmente, num gráfico
como o mostrado na figura abaixo É a integral do hidrograma mensal.
Hidrograma: é um gráfico das vazões ao longo de um período de observação,
na ordem cronológica de ocorrência.

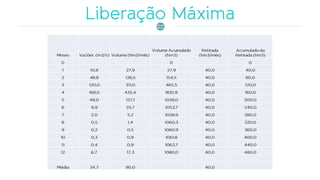

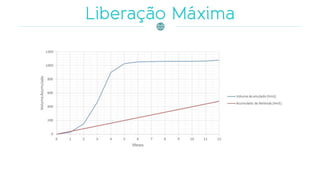

44. As tangentes em cada ponto do diagrama de massas, em volume, dão as
vazões médias no intervalo de tempo considerado.

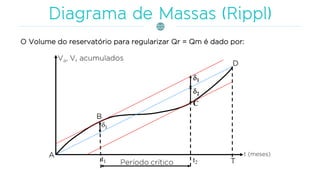

45. O Volume do reservatório para regularizar Qr = Qm é dado por:

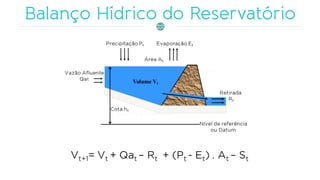

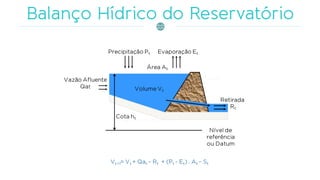

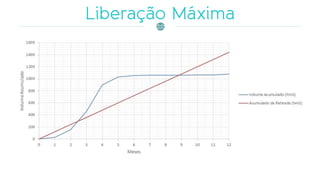

49. Vt+1= Vt + Qat – Rt + (Pt - Et) . At – St

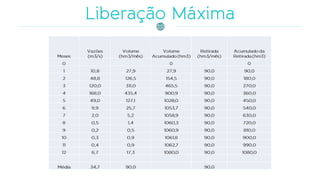

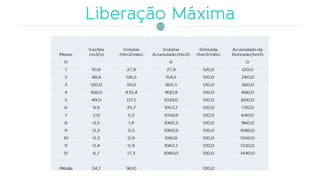

50. Apresentar Planilha Excel – Operação de Reservatórios

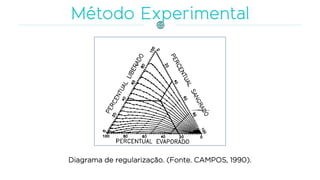

52. Diagrama de regularização. (Fonte. CAMPOS, 1990).

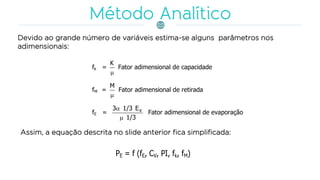

53. Devido ao grande número de variáveis estima-se alguns parâmetros nos
adimensionais:
fk =

K
Fator adimensional de capacidade
fM =

M
Fator adimensional de retirada
fE =
1/3
E1/33 v


Fator adimensional de evaporação
Assim, a equação descrita no slide anterior fica simplificada:
PE = f (fE, CV, PI, fk, fM)

54. Operação Simulada do Reservatório

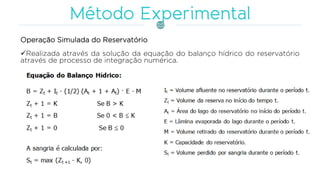

✓Realizada através da solução da equação do balanço hídrico do reservatório
através de processo de integração numérica.

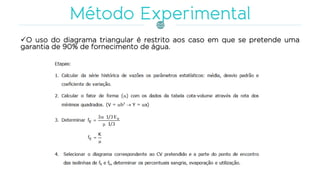

55. ✓O uso do diagrama triangular é restrito aos caso em que se pretende uma
garantia de 90% de fornecimento de água.
