Pensando como hidrólogo
- 1. Francisco de Assisde Souza Filho
- 2. • Objetivo doMódulo O que se deseja que o aluno saiba ao final • Estrutura da Apresentação

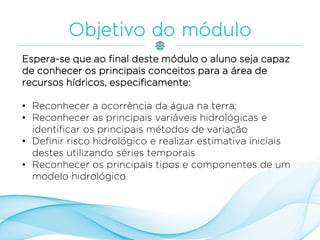

- 3. Espera-se que aofinal deste módulo o aluno seja capaz de conhecer os principais conceitos para a área de recursos hídricos, especificamente: • Reconhecer a ocorrência da água na terra; • Reconhecer as principais variáveis hidrológicas e identificar os principais métodos de variação • Definir risco hidrológico e realizar estimativa iniciais destes utilizando séries temporais • Reconhecer os principais tipos e componentes de um modelo hidrológico

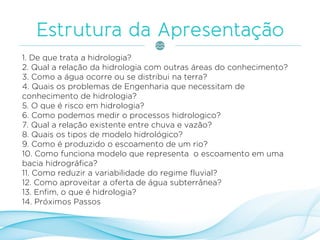

- 4. 1. De quetrata a hidrologia? 2. Qual a relação da hidrologia com outras áreas do conhecimento? 3. Como a água ocorre ou se distribui na terra? 4. Quais os problemas de Engenharia que necessitam de conhecimento de hidrologia? 5. O que é risco em hidrologia? 6. Como podemos medir o processos hidrologico? 7. Qual a relação existente entre chuva e vazão? 8. Quais os tipos de modelo hidrológico? 9. Como é produzido o escoamento de um rio? 10. Como funciona modelo que representa o escoamento em uma bacia hidrográfica? 11. Como reduzir a variabilidade do regime fluvial? 12. Como aproveitar a oferta de água subterrânea? 13. Enfim, o que é hidrologia? 14. Próximos Passos
- 6. DE QUE TRATAA HIDROLOGIA? PARTE I

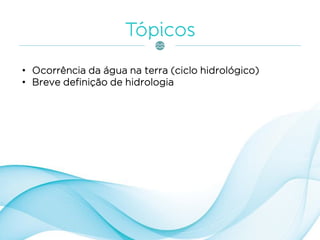

- 7. • Ocorrência daágua na terra (ciclo hidrológico) • Breve definição de hidrologia
- 9.

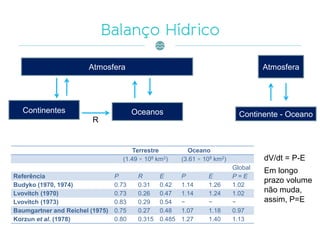

- 11. Continentes Oceanos Atmosfera Atmosfera Continente- Oceano dV/dt = P-E Em longo prazo volume não muda, assim, P=E R Terrestre Oceano (1.49 × 108 km2) (3.61 × 108 km2) Global Referência P R E P E P = E Budyko (1970, 1974) 0.73 0.31 0.42 1.14 1.26 1.02 Lvovitch (1970) 0.73 0.26 0.47 1.14 1.24 1.02 Lvovitch (1973) 0.83 0.29 0.54 − − − Baumgartner and Reichel (1975) 0.75 0.27 0.48 1.07 1.18 0.97 Korzun et al. (1978) 0.80 0.315 0.485 1.27 1.40 1.13
- 12.

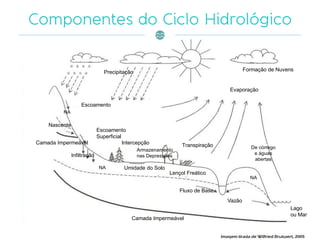

- 13. Precipitação Evaporação Formação de Nuvens Escoamento Escoamento Superficial Infiltração Lago ouMar Vazão Umidade do SoloNA NA NA Transpiração Lençol Freático Armazenamento nas Depressões De córrego e águas abertas IntercepçãoCamada Impermeável Camada Impermeável Fluxo de Base Nascente

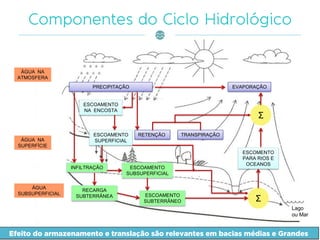

- 14. PRECIPITAÇÃO EVAPORAÇÃO ESCOAMENTO NA ENCOSTA ESCOAMENTO SUPERFICIAL INFILTRAÇÃO Lago ouMar ESCOAMENTO SUBSUPERFICIAL TRANSPIRAÇÃORETENÇÃO ESCOMENTO PARA RIOS E OCEANOS RECARGA SUBTERRÂNEA ESCOAMENTO SUBTERRÂNEO Σ Σ ÁGUA NA ATMOSFERA ÁGUA NA SUPERFÍCIE ÁGUA SUBSUPERFICIAL Efeito do armazenamento e translação são relevantes em bacias médias e Grandes

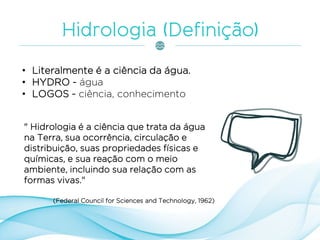

- 17. • Literalmente éa ciência da água. • HYDRO - água • LOGOS - ciência, conhecimento " Hidrologia é a ciência que trata da água na Terra, sua ocorrência, circulação e distribuição, suas propriedades físicas e químicas, e sua reação com o meio ambiente, incluindo sua relação com as formas vivas." (Federal Council for Sciences and Technology, 1962)

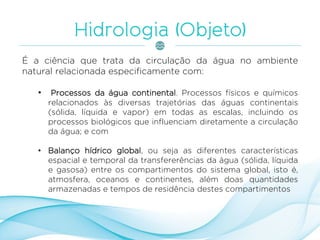

- 18. É a ciênciaque trata da circulação da água no ambiente natural relacionada especificamente com: • Processos da água continental. Processos físicos e químicos relacionados às diversas trajetórias das águas continentais (sólida, líquida e vapor) em todas as escalas, incluindo os processos biológicos que influenciam diretamente a circulação da água; e com • Balanço hídrico global, ou seja as diferentes características espacial e temporal da transfererências da água (sólida, líquida e gasosa) entre os compartimentos do sistema global, isto é, atmosfera, oceanos e continentes, além doas quantidades armazenadas e tempos de residência destes compartimentos
- 20. QUAL A RELAÇÃODA HIDROLOGIA COM OUTRAS ÁREAS DO CONHECIMENTO? PARTE II
- 21. • Ciências relacionadasa hidrologia
- 22.

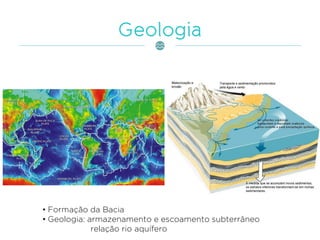

- 23. • Formação daBacia • Geologia: armazenamento e escoamento subterrâneo relação rio aquífero

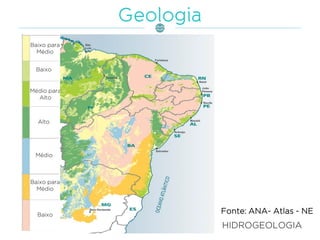

- 24. Fonte: ANA- Atlas- NE HIDROGEOLOGIA
- 25. Serra de Baturite,Guaramiranga
- 26.
- 29. COMO A ÁGUAOCORRE OU SE DISTRIBUI NA TERRA? PARTE III

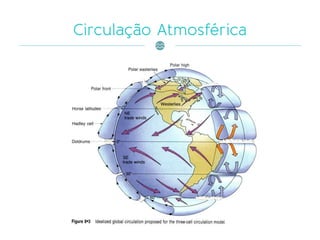

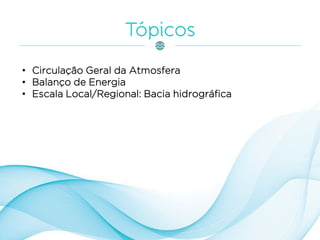

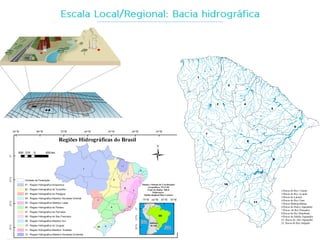

- 30. • Circulação Geralda Atmosfera • Balanço de Energia • Escala Local/Regional: Bacia hidrográfica

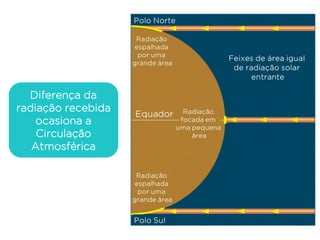

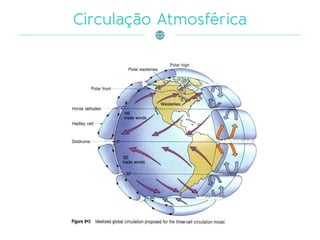

- 31. Diferença da radiação recebida ocasionaa Circulação Atmosférica

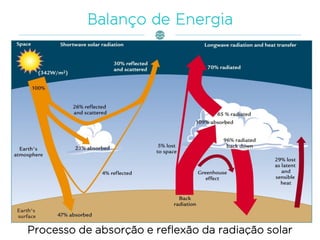

- 33. Processo de absorçãoe reflexão da radiação solar
- 36.

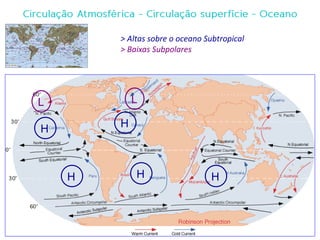

- 37. HH H HH > Altassobre o oceano Subtropical LL > Baixas Subpolares
- 40. QUAIS OS PROBLEMASDE ENGENHARIA QUE NECESSITAM DE CONHECIMENTO DE HIDROLOGIA? PARTE IV

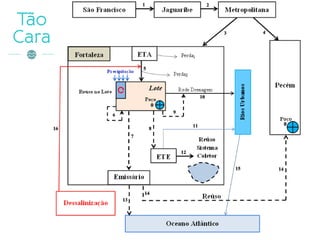

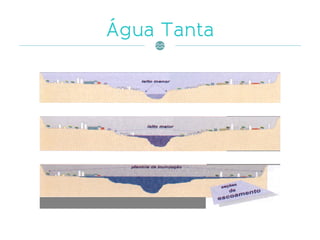

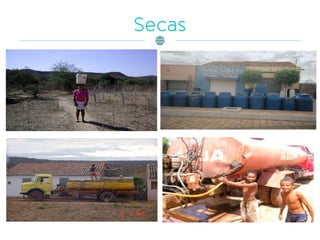

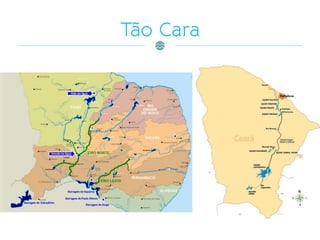

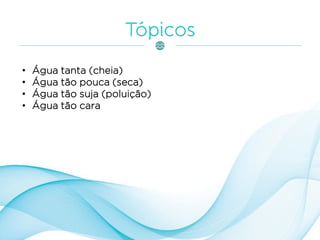

- 41. • Água tanta(cheia) • Água tão pouca (seca) • Água tão suja (poluição) • Água tão cara

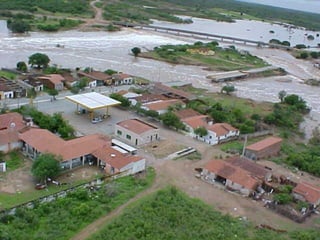

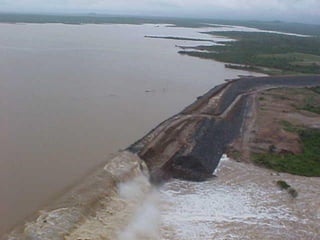

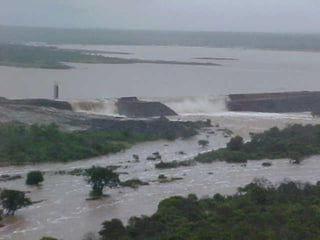

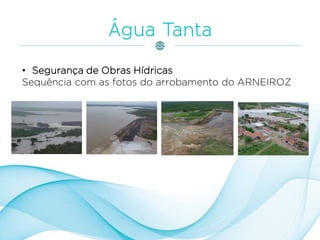

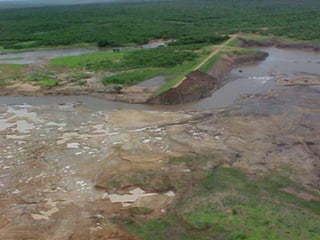

- 42. • Segurança deObras Hídricas Sequência com as fotos do arrobamento do ARNEIROZ

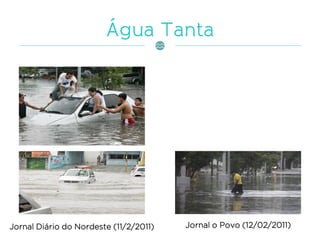

- 48. Jornal Diário doNordeste (11/2/2011) Jornal o Povo (12/02/2011)

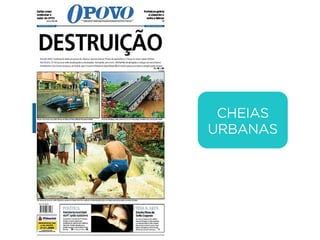

- 49.

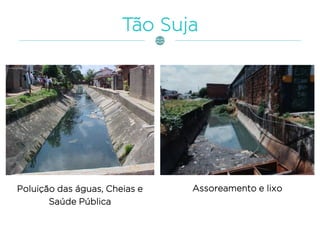

- 52. Poluição das águas,Cheias e Saúde Pública Assoreamento e lixo
