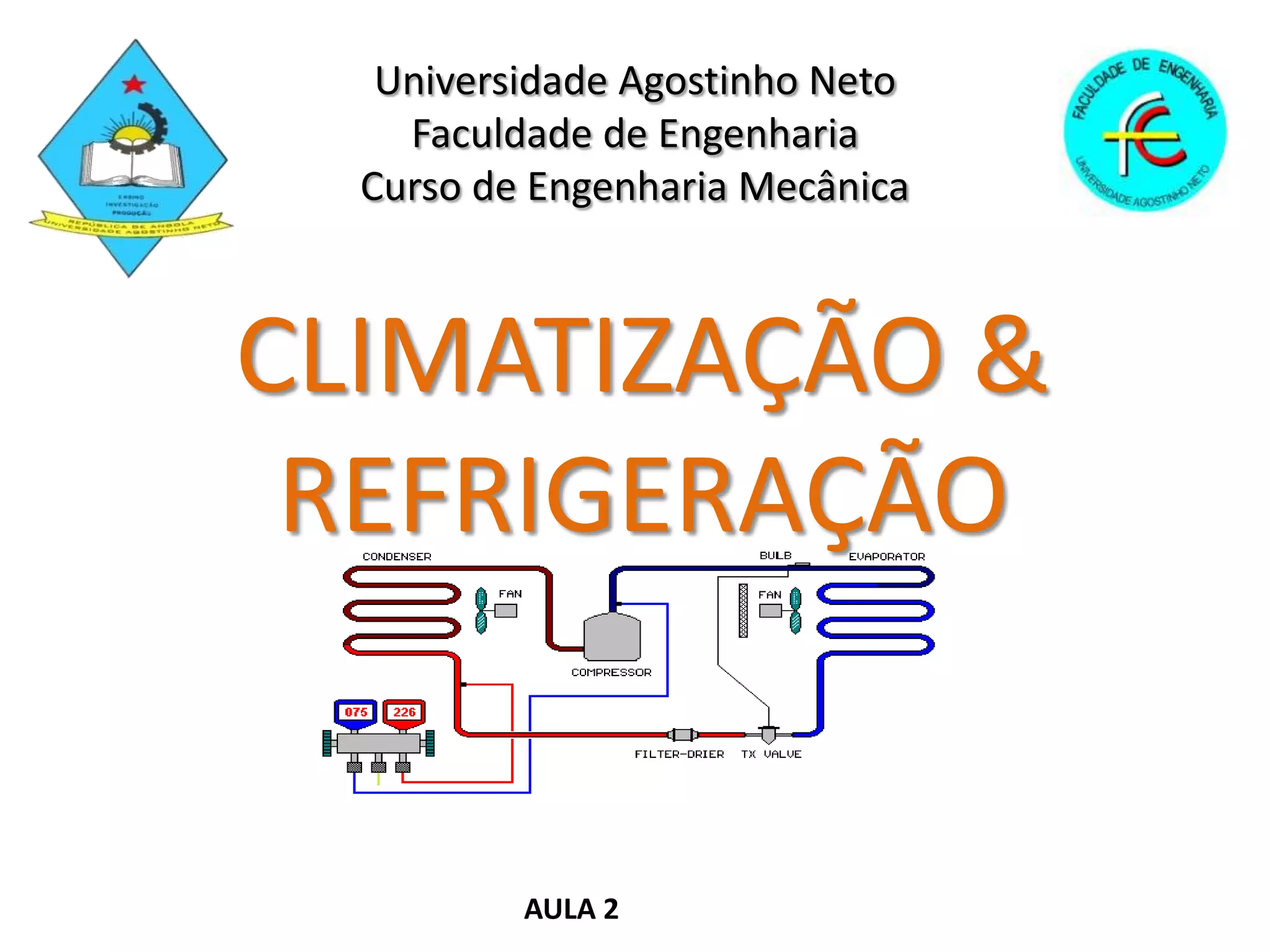

- 1. Universidade Agostinho Neto Faculdade de Engenharia Curso de Engenharia Mecânica CLIMATIZAÇÃO & REFRIGERAÇÃO AULA 2

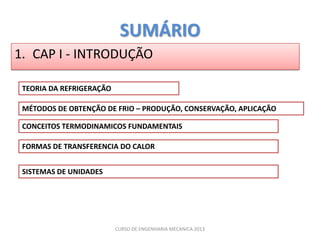

- 2. SUMÁRIO 1. CAP I- INTRODUÇÃO TEORIA DA REFRIGERAÇÃO MÉTODOS DE OBTENÇÃO DE FRIO – PRODUÇÃO, CONSERVAÇÃO, APLICAÇÃO CONCEITOS TERMODINAMICOS FUNDAMENTAIS FORMAS DE TRANSFERENCIA DO CALOR SISTEMAS DE UNIDADES CURSO DE ENGENHARIA MECANICA 2013

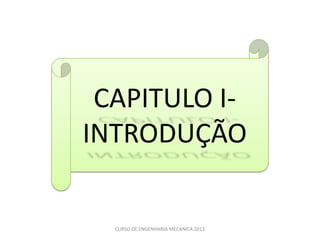

- 3. CAPITULO I- INTRODUÇÃO CURSO DE ENGENHARIA MECANICA 2013

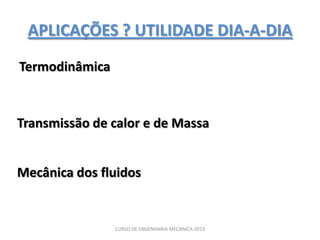

- 4. APLICAÇÕES ? UTILIDADEDIA-A-DIA Termodinâmica Transmissão de calor e de Massa Mecânica dos fluidos CURSO DE ENGENHARIA MECANICA 2013
- 5. Qual ??? (A) CURSODE ENGENHARIA MECANICA 2013
- 6. Qual??? (B) CURSO DEENGENHARIA MECANICA 2013
- 7. Qual??? (C) CURSO DEENGENHARIA MECANICA 2013

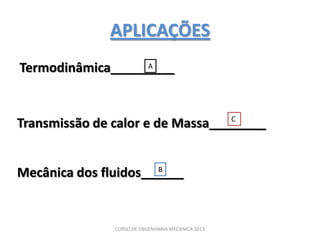

- 8. APLICAÇÕES Termodinâmica_________ A C Transmissão de calor e de Massa________ B Mecânica dos fluidos______ CURSO DE ENGENHARIA MECANICA 2013

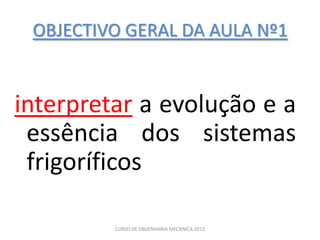

- 9. OBJECTIVO GERAL DAAULA Nº1 interpretar a evolução e a essência dos sistemas frigoríficos CURSO DE ENGENHARIA MECANICA 2013

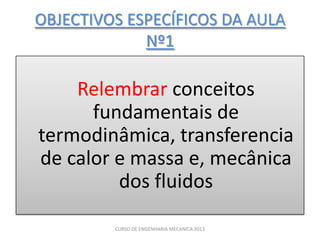

- 10. OBJECTIVOS ESPECÍFICOS DAAULA Nº1 Relembrar conceitos fundamentais de termodinâmica, transferencia de calor e massa e, mecânica dos fluidos CURSO DE ENGENHARIA MECANICA 2013

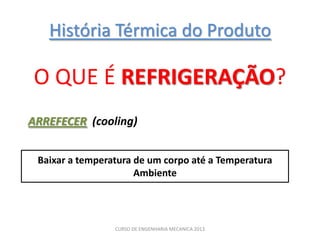

- 11. História Térmica doProduto O QUE É REFRIGERAÇÃO? ARREFECER (cooling) Baixar a temperatura de um corpo até a Temperatura Ambiente CURSO DE ENGENHARIA MECANICA 2013
- 12. História Térmica doProduto • REFRIGERAR (refrigeration) Baixar a temperatura de um corpo desde a Temperatura Ambiente até a Temperatura de Congelação CURSO DE ENGENHARIA MECANICA 2013
- 13. História Térmica doProduto CONGELAR (freezing) Baixar a temperatura de um corpo aquém da sua Temperatura de congelação CURSO DE ENGENHARIA MECANICA 2013

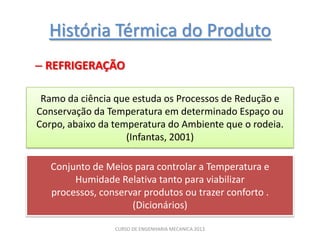

- 14. História Térmica doProduto – REFRIGERAÇÃO Ramo da ciência que estuda os Processos de Redução e Conservação da Temperatura em determinado Espaço ou Corpo, abaixo da temperatura do Ambiente que o rodeia. (Infantas, 2001) Conjunto de Meios para controlar a Temperatura e Humidade Relativa tanto para viabilizar processos, conservar produtos ou trazer conforto . (Dicionários) CURSO DE ENGENHARIA MECANICA 2013
- 15. História Térmica doProduto Século VII - Refrigeração Século XVIII - Revolução Natural Agrária • Micro organismos • Esterilização (micróbios e bactérias) (Latas por esterilização do • Frio natural calor e exclusão de ar. (gelo e neve) NICOLAS APPERT 1795) • Conservação artificial • Gelo em grande escala ( (Rios , lagos e icebergs) salga, fumagem, vinagre, açúcar, etc.) CURSO DE ENGENHARIA MECANICA 2013

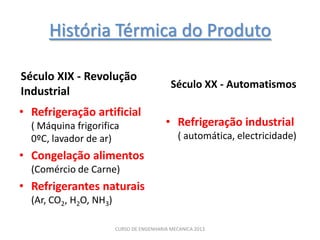

- 16. História Térmica doProduto Século XIX - Revolução Século XX - Automatismos Industrial • Refrigeração artificial ( Máquina frigorifica • Refrigeração industrial 0ºC, lavador de ar) ( automática, electricidade) • Congelação alimentos (Comércio de Carne) • Refrigerantes naturais (Ar, CO2, H2O, NH3) CURSO DE ENGENHARIA MECANICA 2013
- 17. História Térmica doProduto • Seculo XXI – Digital (TICs) • Refrigeração Ecológica ( Substituição dos CFC , HCFC) • Impacto Energético (refrigerantes com Alta Relação de Compressão) CURSO DE ENGENHARIA MECANICA 2013
- 18. Produção do Frio- Efeito Refrigerante FUSÃO DO GELO MISTURA REFRIGERANTE CURSO DE ENGENHARIA MECANICA 2013

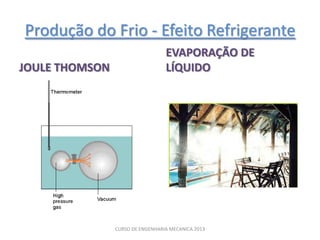

- 19. Produção do Frio- Efeito Refrigerante EVAPORAÇÃO DE JOULE THOMSON LÍQUIDO CURSO DE ENGENHARIA MECANICA 2013

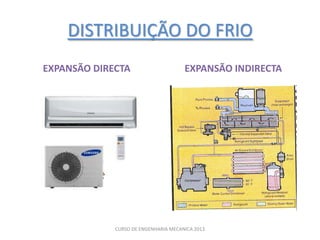

- 20. DISTRIBUIÇÃO DO FRIO EXPANSÃODIRECTA EXPANSÃO INDIRECTA CURSO DE ENGENHARIA MECANICA 2013

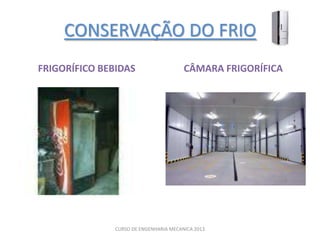

- 21. CONSERVAÇÃO DO FRIO FRIGORÍFICOBEBIDAS CÂMARA FRIGORÍFICA CURSO DE ENGENHARIA MECANICA 2013
- 22. Aplicações do Frio FABRICAÇÃODE GELO CONSERVAÇÃO PERCÍVEIS CURSO DE ENGENHARIA MECANICA 2013

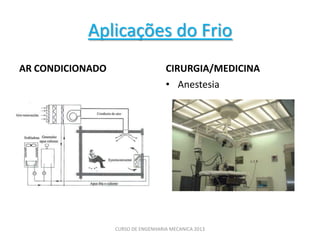

- 23. Aplicações do Frio ARCONDICIONADO CIRURGIA/MEDICINA • Anestesia CURSO DE ENGENHARIA MECANICA 2013
- 24. Aplicações do Frio PROCESSOS INDUSTRIAIS • CRIOGENIA (GNL – 162ºC) ULTRACONGELAÇÃO CURSO DE ENGENHARIA MECANICA 2013

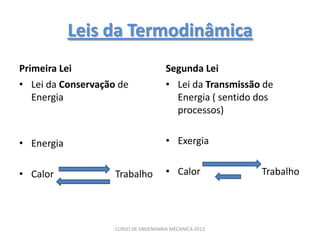

- 25. Leis da Termodinâmica PrimeiraLei Segunda Lei • Lei da Conservação de • Lei da Transmissão de Energia Energia ( sentido dos processos) • Energia • Exergia • Calor Trabalho • Calor Trabalho CURSO DE ENGENHARIA MECANICA 2013
- 26. CONCEITOS FUNDAMENTAIS SISTEMA TERMODINAMICO Região doespaço objecto de estudo VIZINHANÇA Espaço exterior ao sistema com o qual interactua. FRONTEIRA Limite do sistema, separando-o da vizinhança. Fixa ou Móvel SISTEMA FECHADO Troca energia com a vizinhança, conservando a massa. SISTEMA ABERTO Troca energia e massa com o exterior ESTADO TERMODINAMICO Situação em que o sistema se encontra. Caracteriza-se pelas suas propriedades. Define-se por 2 propriedades intensivas TRANSFORMAÇÃOPORCESSO Ocorre ao variar algumas das propriedades provocando a mudança para outro estado. CICLO É uma sequência de processos onde o estado inicial e final do sistema coincidem. . CURSO DE ENGENHARIA MECANICA 2013
- 27. CONCEITOS FUNDAMENTAIS Temperaturade Temperatura a qual se dá a mudança de fase Saturação (TSAT) Liquido Saturado Liquido que não suporta mais vapor Vapor Saturado Vapor que não suporta mais Líquido Vapor a temperatura acima da Saturação Vapor Sobreaquecido CURSO DE ENGENHARIA MECANICA 2013

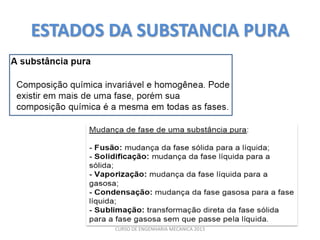

- 28. ESTADOS DA SUBSTANCIAPURA CURSO DE ENGENHARIA MECANICA 2013
- 29. CONCEITOS FUNDAMENTAIS EQUAÇÕES DE ESTADO Relação matemática que correlaciona: Pressão , Temperatura e Volume Específico (Sistema em equilíbrio termodinâmico.) Equação dos Gases Ideais Pv = RT Refrigerantes compostos de hidrocarbonetos fluorados CURSO DE ENGENHARIA MECANICA 2013

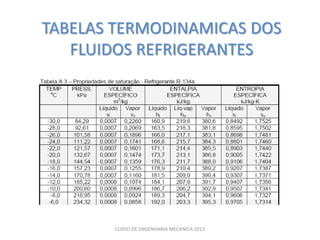

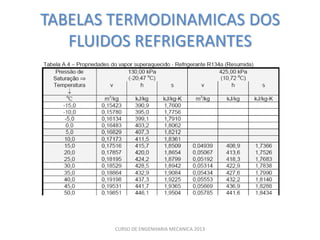

- 30. TABELAS TERMODINAMICAS DOS FLUIDOS REFRIGERANTES CURSO DE ENGENHARIA MECANICA 2013
- 31. TABELAS TERMODINAMICAS DOS FLUIDOS REFRIGERANTES CURSO DE ENGENHARIA MECANICA 2013

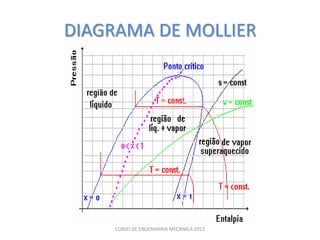

- 32. DIAGRAMA DE MOLLIER CURSO DE ENGENHARIA MECANICA 2013
- 33. TRANSFERENCIA DE CALOR CONDUÇÃO CONVECÇÃO RADIAÇÃO CURSO DE ENGENHARIA MECANICA 2013

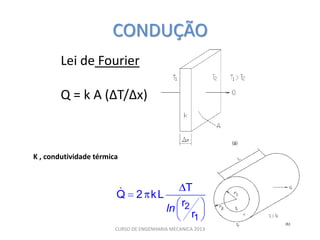

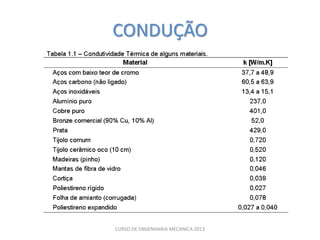

- 34. CONDUÇÃO Lei de Fourier Q = k A (∆T/∆x) K , condutividade térmica T Q 2 kL ln r2 r1 CURSO DE ENGENHARIA MECANICA 2013

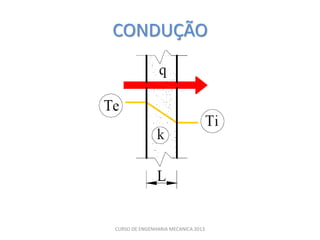

- 35. CONDUÇÃO CURSO DE ENGENHARIAMECANICA 2013
- 36. CONDUÇÃO CURSO DE ENGENHARIAMECANICA 2013

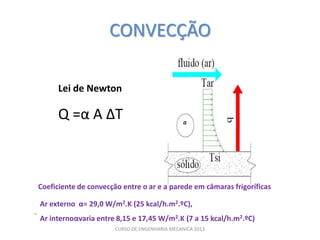

- 37. CONVECÇÃO Lei de Newton Q =α A ∆T Coeficiente de convecção entre o ar e a parede em câmaras frigoríficas Ar externo α= 29,0 W/m2.K (25 kcal/h.m2.ºC), Ar internoαvaria entre 8,15 e 17,45 W/m2.K (7 a 15 kcal/h.m2.ºC) CURSO DE ENGENHARIA MECANICA 2013

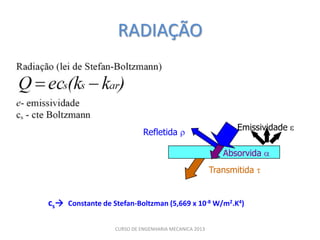

- 38. RADIAÇÃO Emissividade Refletida Absorvida Transmitida cs→ Constante de Stefan-Boltzman (5,669 x 10-8 W/m2.K4) CURSO DE ENGENHARIA MECANICA 2013
- 39. SISTEMAS DE UNIDADES SISTEMAINTERNACIONAL SISTEMA INGLÊS • Comprimento m • Comprimento pé,ft • Massa kg • Massa libra,lb • Tempo s • Tempo s • Temperatura K • Temperatura F • Pressão Pa • Pressão lb/in2, psi • Energia J,kcal, Frigoria • Energia Btu • Potencia kW • Potencia Hp, Btu/h, TON • Potencia Especifica kcal/kWh CURSO DE ENGENHARIA MECANICA 2013

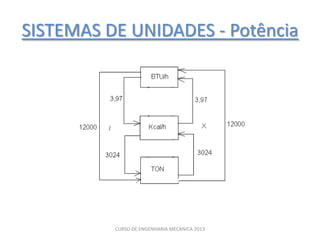

- 40. SISTEMAS DE UNIDADES- Potência CURSO DE ENGENHARIA MECANICA 2013
- 41. Central de aproveitamentode gelo a partir do rio Hudson , 1888 CURSO DE ENGENHARIA MECANICA 2013
- 42. CURSO DE ENGENHARIAMECANICA 2013
- 43. CURSO DE ENGENHARIAMECANICA 2013

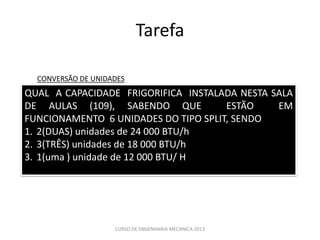

- 44. Tarefa CONVERSÃODE UNIDADES QUAL A CAPACIDADE FRIGORIFICA INSTALADA NESTA SALA DE AULAS (109), SABENDO QUE ESTÃO EM FUNCIONAMENTO 6 UNIDADES DO TIPO SPLIT, SENDO 1. 2(DUAS) unidades de 24 000 BTU/h 2. 3(TRÊS) unidades de 18 000 BTU/h 3. 1(uma ) unidade de 12 000 BTU/ H CURSO DE ENGENHARIA MECANICA 2013
