Diversos exemplos de máquina térmica podem ser encontrados no nosso dia a dia como, por exemplo, em
um sistema de condicionamento de ar ou em um central de geração de energia termelétrica. Uma máquina
térmica pode ser classificada quanto ao ciclo, ao trabalho e ao tipo de transformação de energia.”
Elaborado pelo autor, 2023.
Com relação à máquina térmica, analise as afirmações abaixo:
I. As máquinas térmicas obedecem a Primeira Lei da Termodinâmica, pois ela é capaz de transformar parte
da energia térmica em trabalho mecânico.
II. O trabalho líquido de uma “máquina térmica real” sempre será menor do que o trabalho líquido do ciclo
ideal de Carnot.
III. O ar-condicionado e as centrais de vapor são exemplos de máquina térmica de ciclo fechado e os
motores a combustão interna são exemplos de máquina térmica de ciclo aberto.
IV. O equacionamento de uma máquina térmica se baseia nos balanços de massa e nos balanços de energia
segundo as leis termodinâmicas.
V. O trabalho líquido de uma máquina térmica será sempre menor que a quantidade de calor fornecida ao
sistema, visto que nem todo o calor transferido será convertido em trabalho.
VI. Em uma máquina térmica, a fração do calor convertido em trabalho é chamada de eficiência térmica.
É correto o que se afirma em:
ALTERNATIVAS
I, III, V e VI, apenas.
II, III, IV e V, apenas.
I, II, III, IV e VI, apenas.
I, II, IV, V e VI, apenas.
I, II, III, IV, V e VI.
Entre em contato conosco
54 99956-3050

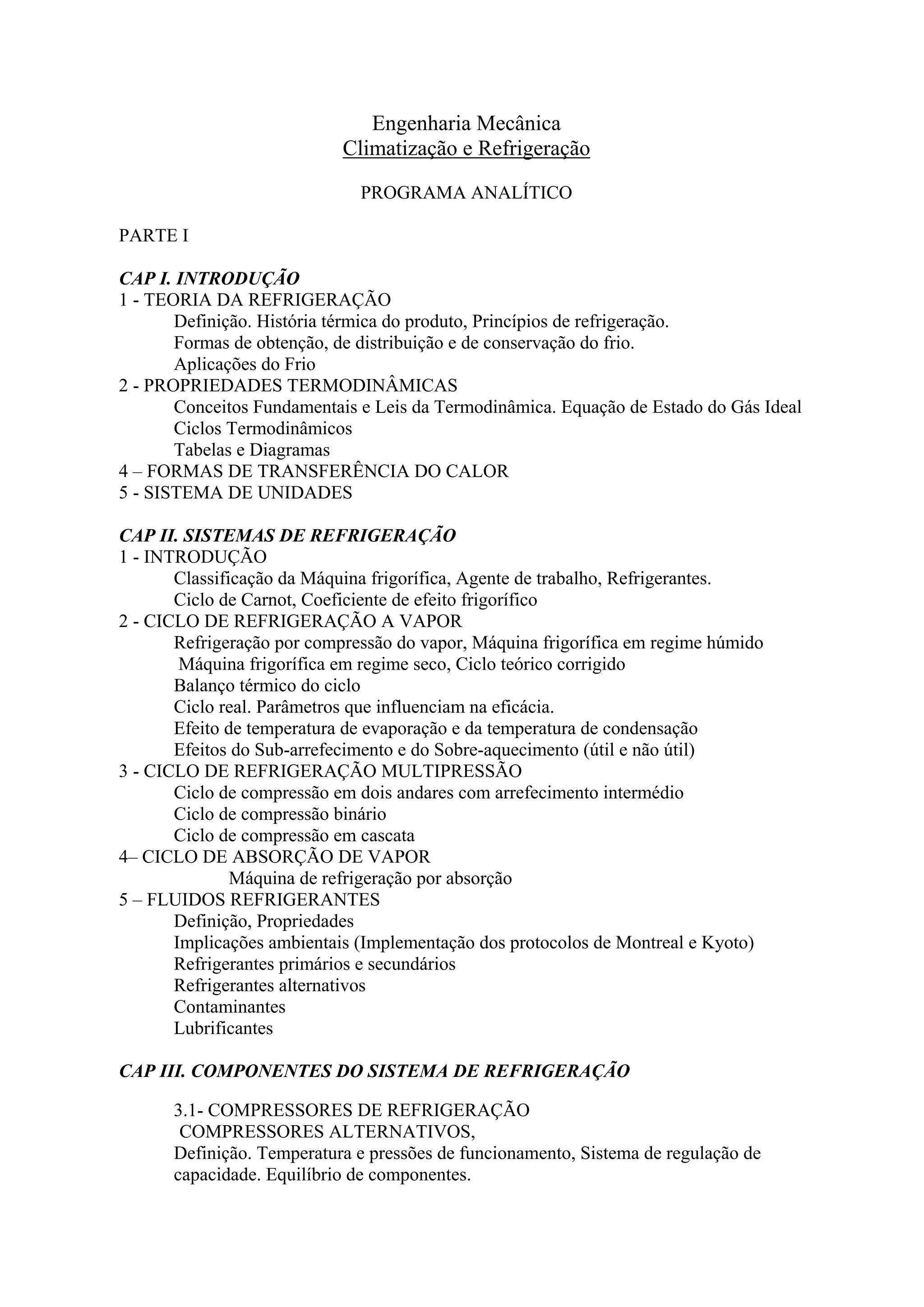

1. Engenharia Mecânica
Climatização e Refrigeração
PROGRAMA ANALÍTICO
PARTE I
CAP I. INTRODUÇÃO
1 - TEORIA DA REFRIGERAÇÃO
Definição. História térmica do produto, Princípios de refrigeração.
Formas de obtenção, de distribuição e de conservação do frio.
Aplicações do Frio
2 - PROPRIEDADES TERMODINÂMICAS
Conceitos Fundamentais e Leis da Termodinâmica. Equação de Estado do Gás Ideal
Ciclos Termodinâmicos
Tabelas e Diagramas
4 – FORMAS DE TRANSFERÊNCIA DO CALOR
5 - SISTEMA DE UNIDADES
CAP II. SISTEMAS DE REFRIGERAÇÃO
1 - INTRODUÇÃO
Classificação da Máquina frigorífica, Agente de trabalho, Refrigerantes.
Ciclo de Carnot, Coeficiente de efeito frigorífico
2 - CICLO DE REFRIGERAÇÃO A VAPOR
Refrigeração por compressão do vapor, Máquina frigorífica em regime húmido
Máquina frigorífica em regime seco, Ciclo teórico corrigido
Balanço térmico do ciclo
Ciclo real. Parâmetros que influenciam na eficácia.
Efeito de temperatura de evaporação e da temperatura de condensação
Efeitos do Sub-arrefecimento e do Sobre-aquecimento (útil e não útil)
3 - CICLO DE REFRIGERAÇÃO MULTIPRESSÃO
Ciclo de compressão em dois andares com arrefecimento intermédio
Ciclo de compressão binário
Ciclo de compressão em cascata
4– CICLO DE ABSORÇÃO DE VAPOR
Máquina de refrigeração por absorção
5 – FLUIDOS REFRIGERANTES
Definição, Propriedades
Implicações ambientais (Implementação dos protocolos de Montreal e Kyoto)
Refrigerantes primários e secundários
Refrigerantes alternativos
Contaminantes
Lubrificantes
CAP III. COMPONENTES DO SISTEMA DE REFRIGERAÇÃO
3.1- COMPRESSORES DE REFRIGERAÇÃO
COMPRESSORES ALTERNATIVOS,
Definição. Temperatura e pressões de funcionamento, Sistema de regulação de
capacidade. Equilíbrio de componentes.
2. Potência mássica e volumétrica. Razão de compressão, Controle de capacidade
COMPRESSOR ROTATIVO
COMPRESSOR A PARAFUSO,
Princípio de funcionamento
Características de desempenho
COMPRESSORES DE PALHETAS, SCROLL E CENTRÍFUGOS
Princípio de funcionamento
Características de desempenho
3.2.- CONDENSADORES
Definição, Capacidade do condensador, Cálculo do condensador,
TORRE DE ARREFECIMENTO
CONDENSADOR EVAPORATIVO
3.3 - EVAPORADORES
1.- Definição, Capacidade do evaporador, Cálculo do evaporador, Classificação
3.4 – DISPOSITIVO DE EXPANSÃO
1.-Definição, Classificação e sua aplicação, Cálculo
3.5 - SISTEMAS DE REGULAÇÃO E CONTROLO
CONTRLO E AUTOMATISMOS
Definição, classificação e aplicação
CAP IV. CÁLCULO DA CARGA TERMICA DE REFRIGERAÇÃO
4.1- ISOLAMENTO TÉRMICO
Definição, classificação, cálculo. Espessura económica do isolamento.
4.2 - CÂMARAS E TÚNEIS DE CONGELAÇÃO
Definição, aspectos de construção
Produtos perecíveis e sua conservação: temperatura de utilização e velocidade de
congelação. Os principais métodos de congelação rápida, conservação de refrigerados
e congelados.
4.3 - CÁLCULO DA CARGA DE ARREFECIMENTO
Conceito de temperatura do projecto
Projecto de cálculo da carga térmica de refrigeração
PARTE II
CAP V. PSICROMETRIA
5. 1 CARACTERÍSTICAS DO AR HÚMIDO - DEFINIÇÃO
Propriedades do ar húmido (ar seco e vapor de água), Composição, pressão total, lei
de Dalton. Calor específico, volume específico, Temperatura de orvalho, Humidade
específica, humidade relativa, Entalpia do ar. Temperatura de bulbo seco e de bulbo
húmido
5.2 - DIAGRAMAS PSICROMÉTRICOS
5.3 - TRANSFORMAÇÃO A HUMIDADE ABSOLUTA CONSTANTE
Aquecimento sensível e Arrefecimento sensível
5.4 - TRANSFORMAÇÃO A HUMIDADE ABSOLUTA VARIÁVEL
Humidificação e Deshumidificação
3. 5.5 - MISTURA DE FLUXOS DE AR
5.6 - TRANSFORMAÇÃO DE SATURAÇÃO ADIABÁTICA
Temperatura de saturação adiabática
5.7 - CICLO DO AR CONDICIONADO
Estudo dos processos do ar condicionado.
Fluxos de ar nos sistemas de ar condicionado.
CAP VI. CLIMATIZAÇÃO E AR CONDICIONADO
6.1 - HISTÓRIA DO AR CONDICIONADO
6.2 - DEFINIÇÃO E IMPLICAÇÕES DO AR CONDICIONADO
Princípio do conforto térmico de Fanger. Método PPD e PMD. Diagrama do
Conforto
CAP VII CÁLCULO DE INSTALAÇÃO DE CLIMATIZAÇÃO
Carga Térmica de Climatização
Método TFM.
CAP VIII - SISTEMAS E EQUIPAMENTOS DE CLIMATIZAÇÃO
Meios de Condução do AR
Ventilação e Exaustão
Aplicações e Instalações típicas
BIBLIOGRAFIA RECOMENDADA
STOECKER WILBERT,JONES JEROLD Refrigeração e Ar Condicionado-MCGraw Hill
1985
ROY DOSSAT: Princípios de Refrigeração – 2004 Hemus
ENNIO C. COSTA: Refrigeração- 2002 – 3ª Edição Edgard Blucher
JAMES CARPENTER: Fundamentals of Psycrometrics –1962 Carrier
CARRIER: Handbook of Air Conditioning System Design -1992 Marcombo
ROGERS E MAYHEW: Engineering Thermodynamics – 1992 Longman
ASHRAE, Fundamentals Handbook, 1993.
CAETANO MARIA, Apontamentos de Climatização e Refrigeração Notas de aula 2009
Cálculo da carga Térmica de Refrigeração
Psicrometria
Cálculo da carga Térmica de Climatização
Software COLPACK
Software BITZER
CATALOGOS DE FABRICANTES, BITZER, DANFOSS, ...
