Sistemas Térmicos I - Refrigeração

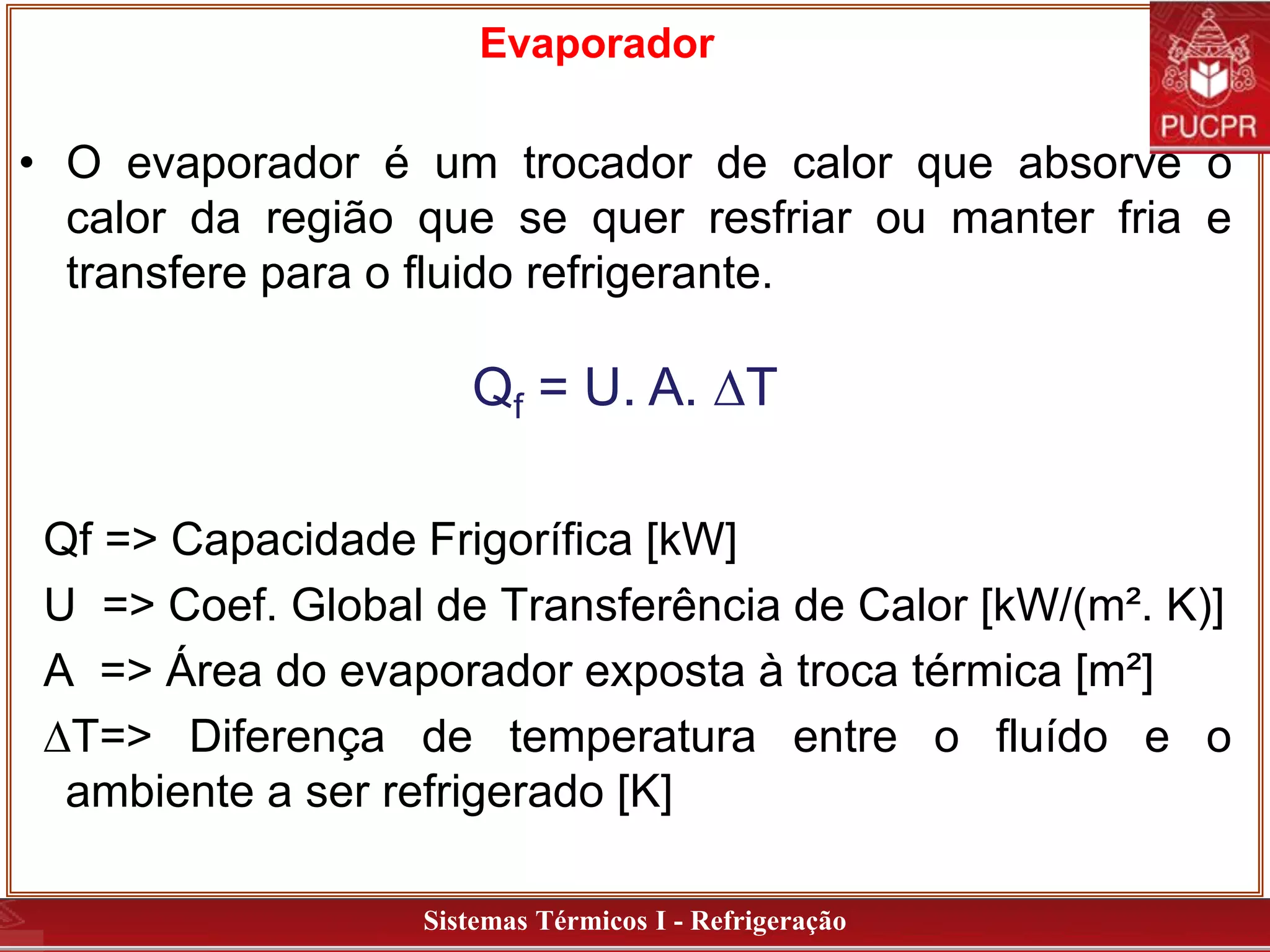

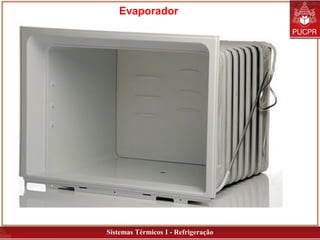

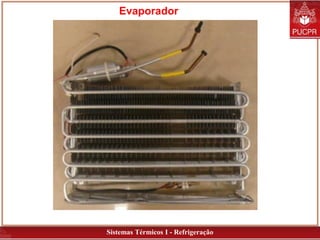

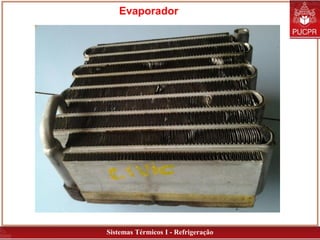

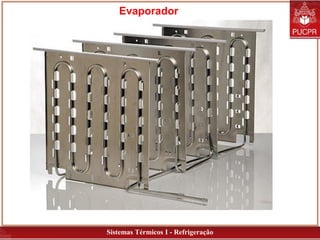

Evaporador
• O evaporador é um trocador de calor que absorve o
calor da região que se quer resfriar ou manter fria e
transfere para o fluido refrigerante.
Qf = U. A. DT
Qf => Capacidade Frigorífica [kW]
U => Coef. Global de Transferência de Calor [kW/(m². K)]
A => Área do evaporador exposta à troca térmica [m²]
DT=> Diferença de temperatura entre o fluído e o
ambiente a ser refrigerado [K]

Evaporador

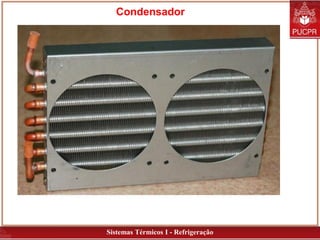

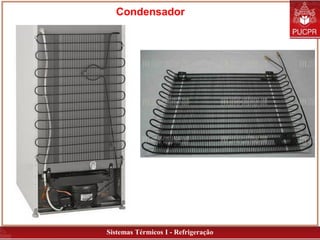

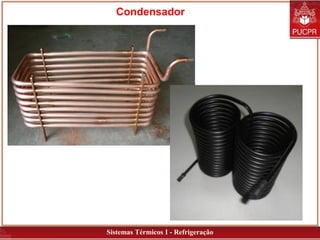

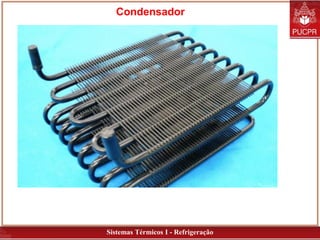

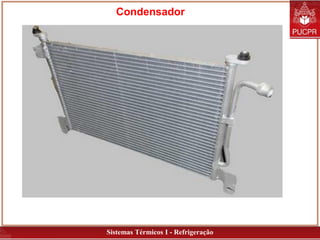

Condensador

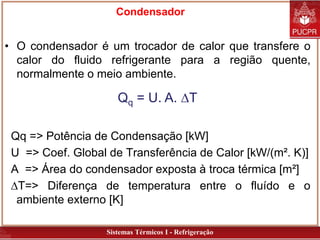

• O condensador é um trocador de calor que transfere o
calor do fluido refrigerante para a região quente,
normalmente o meio ambiente.
Qq = U. A. DT
Qq => Potência de Condensação [kW]
U => Coef. Global de Transferência de Calor [kW/(m². K)]
A => Área do condensador exposta à troca térmica [m²]
DT=> Diferença de temperatura entre o fluído e o
ambiente externo [K]

Condensador

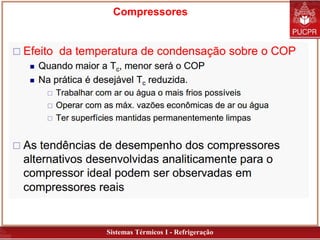

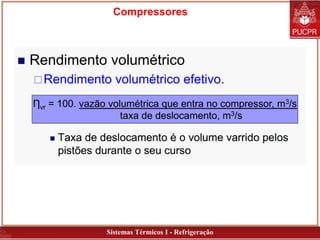

Compressores

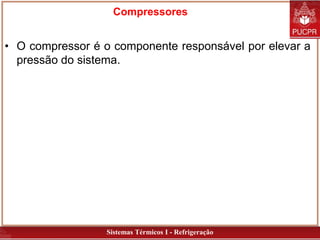

• O compressor é o componente responsável por elevar a
pressão do sistema.

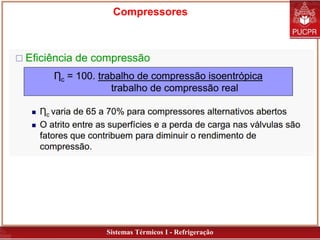

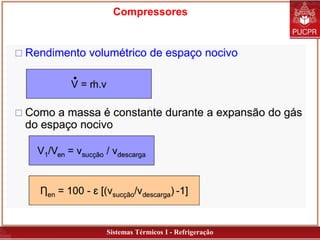

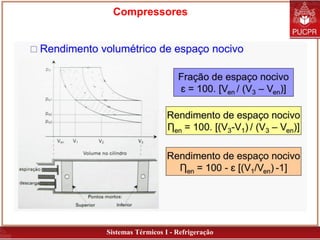

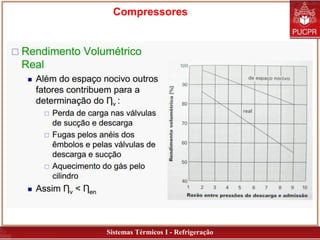

Compressores

Compressores

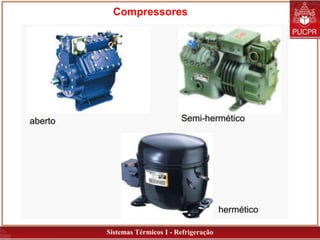

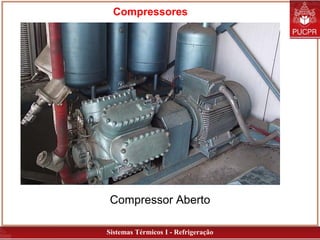

Compressor Aberto

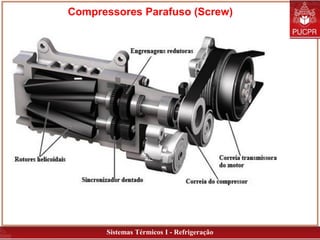

Compressores Parafuso (Screw)

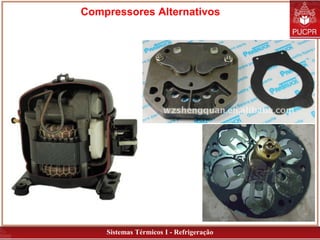

Compressores Alternativos

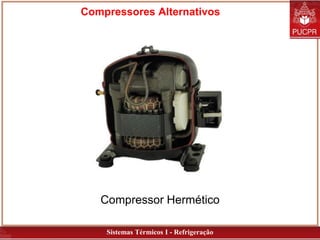

Compressor Hermético

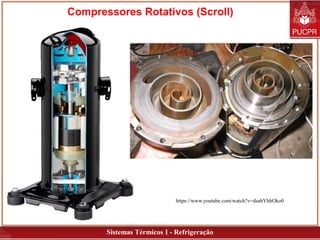

Compressores Rotativos (Scroll)
https://www.youtube.com/watch?v=dsabYhhOko0

Compressores Alternativos

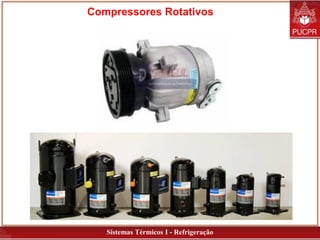

Compressores Rotativos

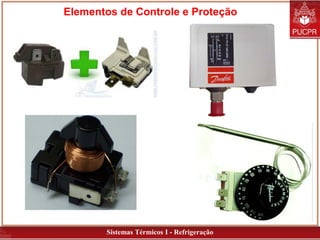

Elementos de Controle e Proteção

Unidade de Refrigeração

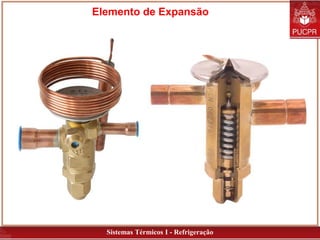

Elemento de Expansão

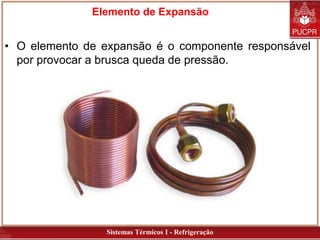

• O elemento de expansão é o componente responsável
por provocar a brusca queda de pressão.

Elemento de Expansão

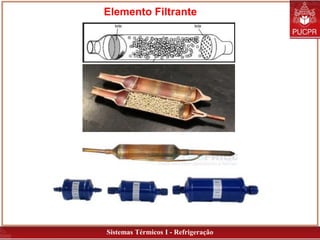

Elemento Filtrante

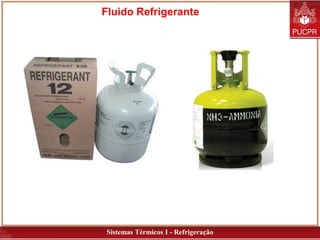

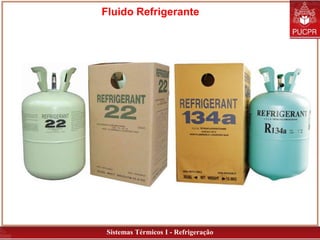

Fluido Refrigerante
• Fluido refrigerante é o fluido que absorve calor de um
ambiente a ser resfriado e transfere ao ambiente quente.

Fluido Refrigerante

Fluido Refrigerante
PRINCIPAIS PROPRIEDADES DE UM BOM REFRIGERANTE
 Condensar-se a pressões moderadas (para evitar equipamentos
robustos);
 Evaporar-se a pressões acima da atmosférica (em caso de
vazamento o ar não entra no sistema – risco de explosões);
 Ter pequeno volume específico (menor trabalho do compressor);
 Ter elevado calor latente de vaporização;
 Ser quimicamente estável (não se alterar apesar de suas repetidas
mudanças de estado no circuito);
 Não ser corrosivo;

Fluido Refrigerante

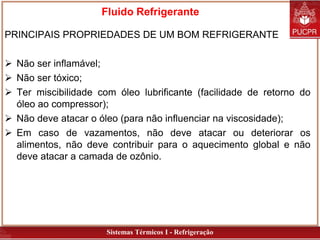

PRINCIPAIS PROPRIEDADES DE UM BOM REFRIGERANTE
 Não ser inflamável;
 Não ser tóxico;
 Ter miscibilidade com óleo lubrificante (facilidade de retorno do
óleo ao compressor);
 Não deve atacar o óleo (para não influenciar na viscosidade);
 Em caso de vazamentos, não deve atacar ou deteriorar os
alimentos, não deve contribuir para o aquecimento global e não
deve atacar a camada de ozônio.
