O documento descreve os principais tipos de condensadores usados em sistemas de refrigeração industrial, incluindo: 1) condensadores de casco e tubos, 2) condensadores de casco e serpentina, 3) condensadores de tubos duplos, 4) condensadores atmosféricos, 5) condensadores evaporativos e 6) condensadores resfriados a ar. Detalha como cada um funciona para remover calor do refrigerante gás e como escolher o tipo adequado para diferentes aplicações.

1. 1

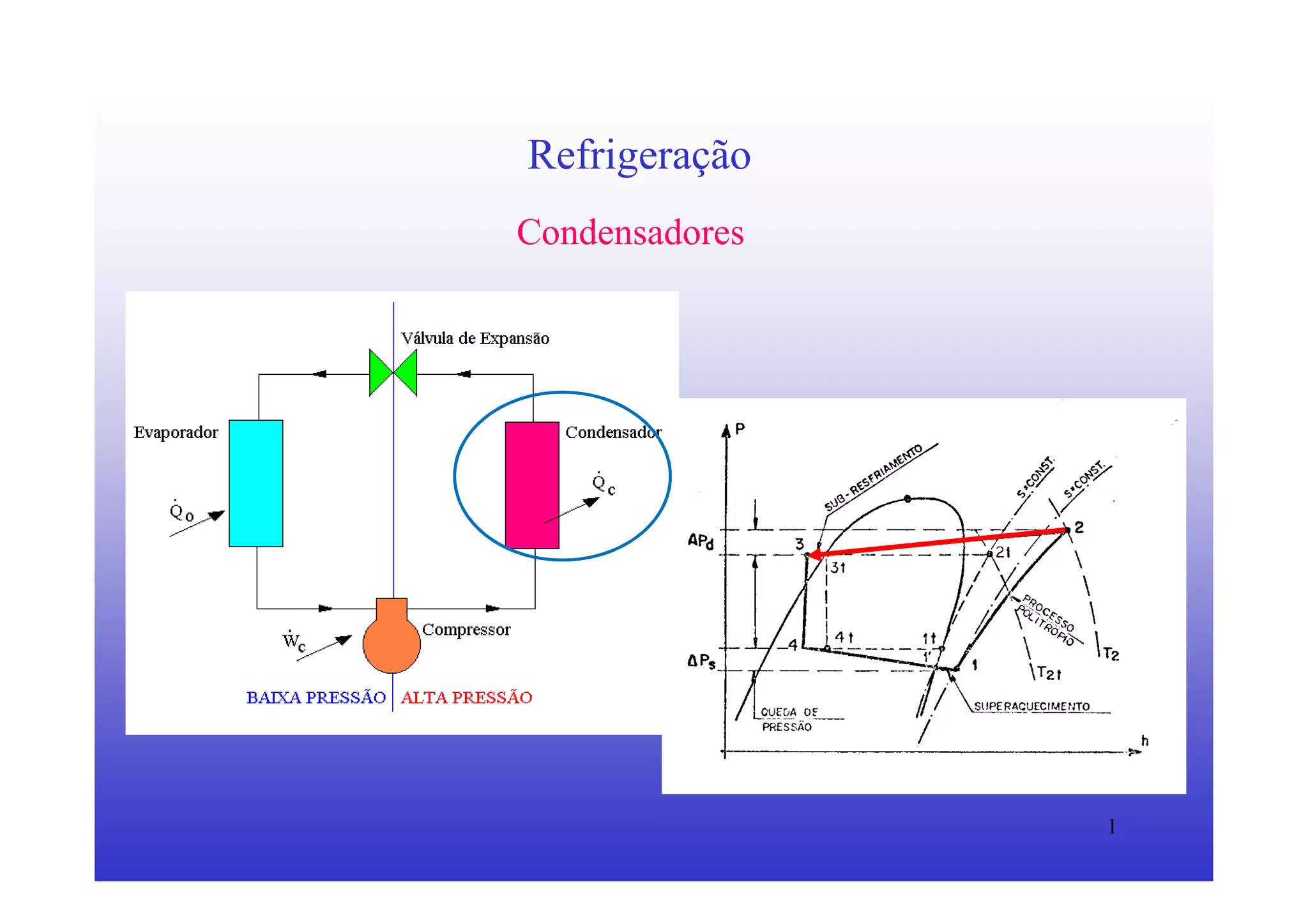

Refrigeração
Condensadores

2. 2

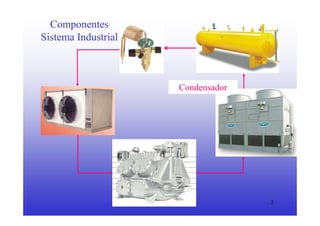

Componentes
Sistema Industrial
Condensador

3. 3

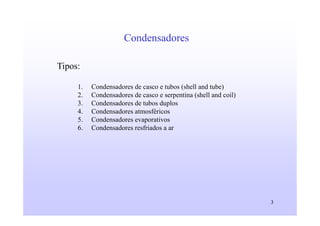

Condensadores
1. Condensadores de casco e tubos (shell and tube)
2. Condensadores de casco e serpentina (shell and coil)
3. Condensadores de tubos duplos
4. Condensadores atmosféricos
5. Condensadores evaporativos
6. Condensadores resfriados a ar
Tipos:

4. 4
Condensadores

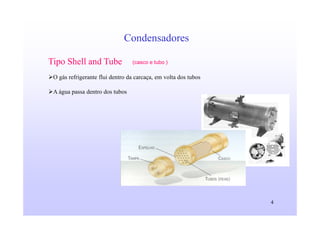

Tipo Shell and Tube
O gás refrigerante flui dentro da carcaça, em volta dos tubos
A água passa dentro dos tubos
(casco e tubo )

5. 5
Condensadores

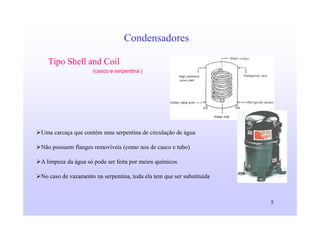

Tipo Shell and Coil
Uma carcaça que contém uma serpentina de circulação de água
Não possuem flanges removíveis (como nos de casco e tubo)
A limpeza da água só pode ser feita por meios químicos
No caso de vazamento na serpentina, toda ela tem que ser substituída
(casco e serpentina )

6. 6
Condensadores

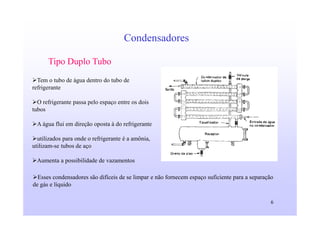

Tipo Duplo Tubo
Tem o tubo de água dentro do tubo de
refrigerante
O refrigerante passa pelo espaço entre os dois
tubos
A água flui em direção oposta à do refrigerante
utilizados para onde o refrigerante é a amônia,
utilizam-se tubos de aço
Aumenta a possibilidade de vazamentos
Esses condensadores são difíceis de se limpar e não fornecem espaço suficiente para a separação
de gás e líquido

7. 7
Condensadores

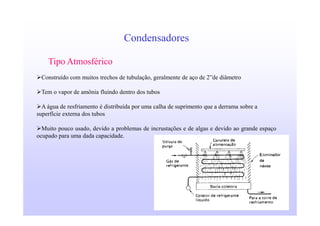

Tipo Atmosférico
Construído com muitos trechos de tubulação, geralmente de aço de 2”de diâmetro
Tem o vapor de amônia fluindo dentro dos tubos
A água de resfriamento é distribuída por uma calha de suprimento que a derrama sobre a
superfície externa dos tubos
Muito pouco usado, devido a problemas de incrustações e de algas e devido ao grande espaço
ocupado para uma dada capacidade.

8. 8
Condensadores

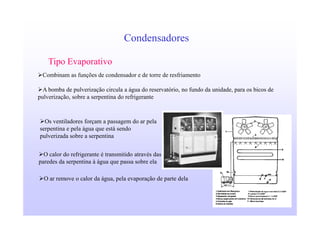

Tipo Evaporativo
Combinam as funções de condensador e de torre de resfriamento
A bomba de pulverização circula a água do reservatório, no fundo da unidade, para os bicos de
pulverização, sobre a serpentina do refrigerante
Os ventiladores forçam a passagem do ar pela
serpentina e pela água que está sendo
pulverizada sobre a serpentina
O calor do refrigerante é transmitido através das
paredes da serpentina à água que passa sobre ela
O ar remove o calor da água, pela evaporação de parte dela

9. 9

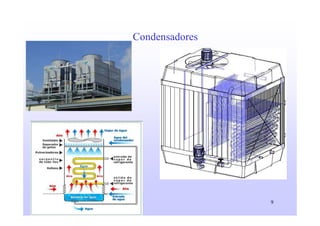

Condensadores

10. 10
Condensadores

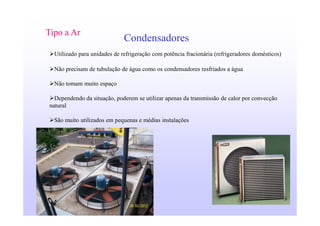

Tipo a Ar
Utilizado para unidades de refrigeração com potência fracionária (refrigeradores domésticos)
Não precisam de tubulação de água como os condensadores resfriados a água
Não tomam muito espaço
Dependendo da situação, poderem se utilizar apenas da transmissão de calor por convecção
natural
São muito utilizados em pequenas e médias instalações
