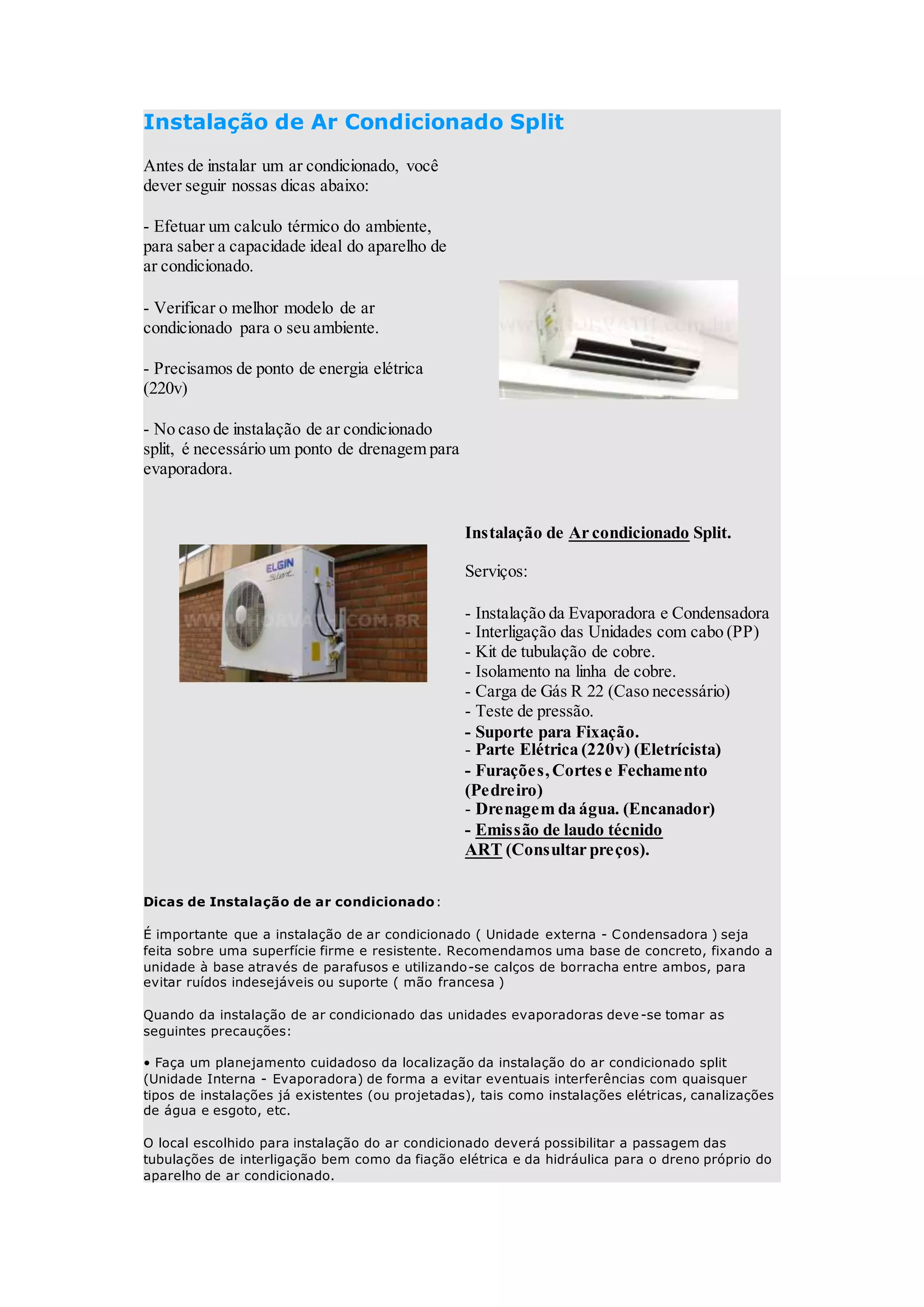

1. Instalação de Ar Condicionado Split
Antes de instalar um ar condicionado, você
dever seguir nossas dicas abaixo:
- Efetuar um calculo térmico do ambiente,
para saber a capacidade ideal do aparelho de
ar condicionado.
- Verificar o melhor modelo de ar
condicionado para o seu ambiente.
- Precisamos de ponto de energia elétrica
(220v)
- No caso de instalação de ar condicionado
split, é necessário um ponto de drenagem para
evaporadora.
Instalação de Ar condicionado Split.
Serviços:
- Instalação da Evaporadora e Condensadora
- Interligação das Unidades com cabo (PP)
- Kit de tubulação de cobre.
- Isolamento na linha de cobre.
- Carga de Gás R 22 (Caso necessário)
- Teste de pressão.
- Suporte para Fixação.
- Parte Elétrica (220v) (Eletrícista)
- Furações, Cortes e Fechamento
(Pedreiro)
- Drenagem da água. (Encanador)
- Emissão de laudo técnido
ART (Consultar preços).
Dicas de Instalação de ar condicionado:
É importante que a instalação de ar condicionado ( Unidade externa - Condensadora ) seja
feita sobre uma superfície firme e resistente. Recomendamos uma base de concreto, fixando a
unidade à base através de parafusos e utilizando-se calços de borracha entre ambos, para
evitar ruídos indesejáveis ou suporte ( mão francesa )
Quando da instalação de ar condicionado das unidades evaporadoras deve -se tomar as
seguintes precauções:
• Faça um planejamento cuidadoso da localização da instalação do ar condicionado split
(Unidade Interna - Evaporadora) de forma a evitar eventuais interferências com quaisquer
tipos de instalações já existentes (ou projetadas), tais como instalações elétricas, canalizações
de água e esgoto, etc.
O local escolhido para instalação do ar condicionado deverá possibilitar a passagem das
tubulações de interligação bem como da fiação elétrica e da hidráulica para o dreno próprio do
aparelho de ar condicionado.

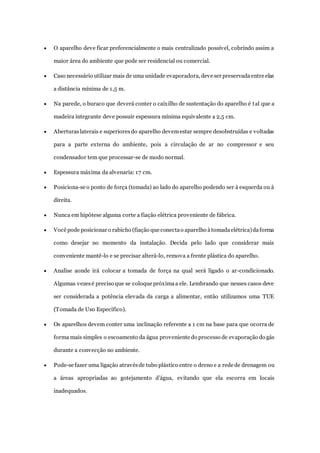

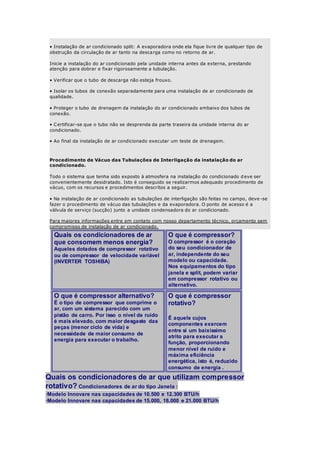

2. • Instalação de ar condicionado split: A evaporadora onde ela fique livre de qualquer tipo de
obstrução da circulação de ar tanto na descarga como no retorno de ar.
Inicie a instalação do ar condicionado pela unidade interna antes da externa, prestando
atenção para dobrar e fixar rigorosamente a tubulação.
• Verificar que o tubo de descarga não esteja frouxo.
• Isolar os tubos de conexão separadamente para uma instalação de ar condicionado de
qualidade.
• Proteger o tubo de drenagem da instalação do ar condicionado embaixo dos tubos de
conexão.
• C ertificar-se que o tubo não se desprenda da parte traseira da unidade interna do ar
condicionado.
• Ao final da instalação de ar condicionado executar um teste de drenagem.
Procedimento de Vácuo das Tubulações de Interligação da instalação do ar
condicionado.
Todo o sistema que tenha sido exposto à atmosfera na instalação do condicionado deve ser
convenientemente desidratado. Isto é conseguido se realizarmos adequado procedimento de
vácuo, com os recursos e procedimentos descritos a seguir.
• Na instalação de ar condicionado as tubulações de interligação são feitas no campo, deve -se
fazer o procedimento de vácuo das tubulações e da evaporadora. O ponto de acesso é a
válvula de serviço (sucção) junto a unidade condensadora do ar condicionado.
Para maiores informações entre em contato com nosso departamento técnico, orçamento sem
compromisso de instalação de ar condicionado.
Quais os condicionadores de ar
que consomem menos energia?
Aqueles dotados de compressor rotativo
ou de compressor de velocidade variável
(INVERTER TOSHIBA)
O que é compressor?
O compressor é o coração
do seu condicionador de
ar, independente do seu
modelo ou capacidade.
Nos equipamentos do tipo
janela e split, podem variar
em compressor rotativo ou
alternativo.
O que é compressor alternativo?
É o tipo de compressor que comprime o
ar, com um sistema parecido com um
pistão de carro. Por isso o nível de ruído
é mais elevado, com maior desgaste das
peças (menor ciclo de vida) e
necessidade de maior consumo de
energia para executar o trabalho.
O que é compressor
rotativo?
É aquele cujos
componentes exercem
entre si um baixíssimo
atrito para executar a
função, proporcionando
menor nível de ruído e
máxima eficiência
energética, isto é, reduzido
consumo de energia .
Quais os condicionadores de ar que utilizam compressor
rotativo? Condicionadores de ar do tipo Janela :
·Modelo Innovare nas capacidades de 10.500 e 12.300 BTU/h
·Modelo Innovare nas capacidades de 15.000, 18.000 e 21.000 BTU/h

3. ·Modelo Mundial nas capacidades de 30.000 BTU/h .
Fonte: Springer

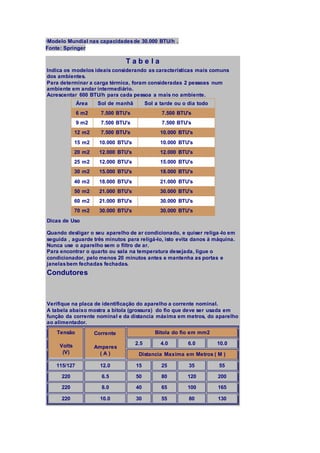

T a b e l a
Indica os modelos ideais considerando as características mais comuns
dos ambientes.
Para determinar a carga térmica, foram consideradas 2 pessoas num
ambiente em andar intermediário.
Acrescentar 600 BTU/h para cada pessoa a mais no ambiente.
Área Sol de manhã Sol a tarde ou o dia todo
6 m2 7.500 BTU's 7.500 BTU's
9 m2 7.500 BTU's 7.500 BTU's
12 m2 7.500 BTU's 10.000 BTU's
15 m2 10.000 BTU's 10.000 BTU's
20 m2 12.000 BTU's 12.000 BTU's
25 m2 12.000 BTU's 15.000 BTU's
30 m2 15.000 BTU's 18.000 BTU's
40 m2 18.000 BTU's 21.000 BTU's
50 m2 21.000 BTU's 30.000 BTU's
60 m2 21.000 BTU's 30.000 BTU's
70 m2 30.000 BTU's 30.000 BTU's
Dicas de Uso
Quando desligar o seu aparelho de ar condicionado, e quiser religa -lo em
seguida , aguarde três minutos para religá-lo, isto evita danos à máquina.
Nunca use o aparelho sem o filtro de ar.
Para encontrar o quarto ou sala na temperatura desejada, ligue o
condicionador, pelo menos 20 minutos antes e mantenha as portas e
janelas bem fechadas fechadas.
Condutores
Verifique na placa de identificação do aparelho a corrente nominal.
A tabela abaixo mostra a bitola (grossura) do fio que deve ser usada em
função da corrente nominal e da distancia máxima em metros, do aparelho
ao alimentador.
Tensão
Volts
(V)
Corrente
Amperes
( A )
Bitola do fio em mm2
2.5 4.0 6.0 10.0
Distancia Maxima em Metros ( M )
115/127 12.0 15 25 35 55
220 6.5 50 80 120 200
220 8.0 40 65 100 165
220 10.0 30 55 80 130

4. 220 13.5 25 40 60 95
220 19.0 15 25 40 70
NA INSTALAÇÃO ELÉTRICA, SEMPRE UTILIZAR UM CIRCUITO DE
ALIMENTAÇÃO INDEPENDENTE PARA CADA APARELHO INSTALADO.
Fonte: Consul.
Split é um sistema constituído de dois equipamentos, sendo estes a
unidade evaporadora (interna) e a unidade condensadora (externa), os
quais são unidos entre si através de tubulações de cobre.
Dependendo da capacidade do sistema, será definida a distância e
desnível máximos entre estas unidades.
O split é um sistema que proporciona maior conforto uma vez que a maior
parte do ruído ocorre na unidade externa (condensadora), a qual pode ser
instalada a uma distância de até 30 metros do ambiente climatizado
Quando dutar um equipamento?
Primeiro deve-se verificar se o equipamento pode ou não ser dutado. Caso o fluxo de ar
não tenha pressão estática suficiente, como ocorre por exemplo na maioria dos
aparelhos de ar condicionado de janela, não se deve instalar dutos nestes
equipamentos.
Normalmente duta-se um equipamento quando existem várias áreas necessitando ao
mesmo tempo de condições de conforto semelhantes, ou quando há uma área muito
grande onde o ar deva ser uniformemente distribuído.
A vantagem do sistema dutado é que nele ocorre uma melhor distribuição do ar. A
desvantagem é que o controle de temperatura fica restrito a apenas um
ponto.
Fonte: Ambient Air
UNIDADE CONDENSADORA
Também conhecida por UNIDADE EXTERNA, destinada a mudança do estado do
refrigerante de gasoso para liquido. Será instalada externamente em local de fácil
acesso, e distância pré-definida pelo fabricante do equipamento. REDE FRIGORÍGENA
Construídas em tubos de cobre isoladas termicamente, destinadas a conduzir o
refrigerante entre a UNIDADE CONDENSADORA e a UNIDADE EVAPORADORA.
Podem ser instaladas embutidas em paredes ou forro, ou mesmo sobrepostas em
paredes, e haverá a necessidade de aberturas em paredes, pisos ou lajes para passagem
dos tubos, da Unidade Externa para a Unidade Interna.
REDE ELÉTRICA
Construídas em cabos elétricos flexíveis, condicionadas em eletrodutos, destinadas a
alimentação elétrica do sistema. O caminhamento do eletroduto seguirá o mesmo da
rede frigorígena. O usuário deverá disponibilizar um ponto de força de capacidade
indicada pela instaladora, e esse ponto de força poderá ser junto a Unidade Externa, ou
junto a Unidade Interna, em função das configurações técnicas de cada fabricante.
REDE DE DRENAGEM
Construídas em tubo de PVC marrom, isoladas termicamente, destinadas ao
esgotamento de água condensada na Unidade Interna. Em geral as redes de drenagem
são instaladas embutidas em paredes. Em instalações cujo sistema seja Quente/Frio,
será necessário ponto de dreno também para a Unidade Externa.
Fonte: www.climafrio.com.br

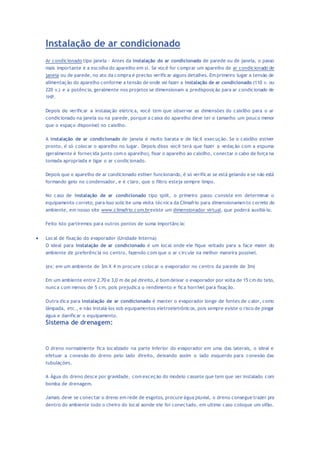

5. Instalação de ar condicionado
Ar condicionado tipo janela - Antes da instalação do ar condicionado de parede ou de janela, o passo
mais importante é a escolha do aparelho em si. Se você for comprar um aparelho de ar condicionado de
janela ou de parede, no ato da compra é preciso verificar alguns detalhes. Em primeiro lugar a tensão de
alimentação do aparelho conforme a tensão de onde vai fazer a instalação de ar condicionado (110 v. ou
220 v.) e a potência, geralmente nos projetos se dimensionam a predisposição para ar condicionado de
1HP.
Depois de verificar a instalação elétrica, você tem que observar as dimensões do caixilho para o ar
condicionado na janela ou na parede, porque a caixa do aparelho deve ter o tamanho um pouco menor
que o espaço disponível no caixilho.
A instalação de ar condicionado de janela é muito barata e de fácil execução. Se o caixilho estiver
pronto, é só colocar o aparelho no lugar. Depois disso você terá que fazer a vedação com a espuma
(geralmente é fornecida junto com o aparelho), fixar o aparelho ao caixilho, conectar o cabo de força na
tomada apropriada e ligar o ar condicionado.
Depois que o aparelho de ar condicionado estiver funcionando, é só verificar se está gelando e se não está
formando gelo no condensador, e é claro, que o filtro esteja sempre limpo.
No caso de instalação de ar condicionado tipo split, o primeiro passo consiste em determinar o
equipamento correto, para isso solicite uma visita técnica da Climafrio para dimensionamen to correto do
ambiente, em nosso site www.climafrio.com.brexiste um dimensionador virtual, que poderá auxiliá-lo.
Feito isto partiremos para outros pontos de suma importância:
 Local de fixação do evaporador (Unidade Interna)
O ideal para instalação de ar condicionado é um local onde ele fique voltado para a face maior do
ambiente de preferência no centro, fazendo com que o ar circule na melhor maneira possível.
(ex: em um ambiente de 3m X 4 m procure colocar o evaporador no centro da parede de 3m)
Em um ambiente entre 2.70 e 3.0 m de pé direito, é bom deixar o evaporador por volta de 15 cm do teto,
nunca com menos de 5 cm, pois prejudica o rendimento e fica horrível para fixação.
Outra dica para instalação de ar condicionado é manter o evaporador longe de fontes de calor, como
lâmpada, etc., e não instalá-los sob equipamentos eletroeletrônicos, pois sempre existe o risco de pingar
água e danificar o equipamento.
Sistema de drenagem:
O dreno normalmente fica localizado na parte inferior do evaporador em uma das laterais, o ideal e
efetuar a conexão do dreno pelo lado direito, deixando assim o lado esquerdo para conexão das
tubulações.
A Água do dreno desce por gravidade, com exceção do modelo cassete que tem que ser instalado com
bomba de drenagem.
Jamais deve se conectar o dreno em rede de esgotos, procure água pluvial, o dreno consegue trazer pra
dentro do ambiente todo o cheiro do local aonde ele foi conectado, em ultimo caso coloque um sifão.

6. Conexões das tubulações
Este é um ponto que é de extrema importância, pois um flange mal feito pode ocasionar a per da de gás,
e trazer grandes transtornos para reposição deste gás e o equipamento quando roda sem gás, pode até
queimar o compressor. Na instalação do ar condicionado deve-se utilizar apenas graxa na flange, pois
metal adere com metal através de graxa, nunc a utilizar veda rosca ou super bonder.
Testes de vazamentos
Quando a tubulação de cobre não leva solda é dispensável a utilização de nitrogênio para saber se há
vazamentos, porem se tiver solda e esta for ficar embutida ou sobre o forro, o instalador deve pressurizar
o sistema com nitrogênio e retornar no dia seguinte para medir a pressão.
Colocação do condensador (unidade externa)
A mesma foi projetada para trabalhar ao ar livre, quanto mais ar ela tiver melhor, o suporte do mesmo
deve estar bem fixado, às vezes é necessário furar a parede de lado a lado e fixar por dentro do ambiente,
principalmente se este representar um perigo se cair. Afinal você também é responsável pelos serviços
executados por qualquer empresa dentro de sua residência
Não se deve pendurar o equipamento abaixo de janela, fica ruim para manutenção futura e existe risco
na colocação do suporte e do condensador, um deslize pode ser fatal.
Nossos atendentes estão a postos para tirar qualquer dúvida sobre instalação de ar condicionado. Venha
para a Climafrio e saiba tudo sobre instalação de ar condicionado.
Manutenção de ar condicionado
A correta manutenção de ar condicionado deve ser efetuada por empresas capacitadas e com respaldo
dos fabricantes, mesmo porque na maioria dos Manuais do Proprietário que seguem juntamente com os
aparelhos de ar condicionado tem um item específico que diz que a Garantia só é concedida apara aque les
que efetuarem amanutenção de ar condicionado.
Por outro lado em 28 de Agosto de 2008, através da Portaria nº 3523 foi criado para a manutenção de ar
condicionado o Plano de Manutenção Operação e Controle onde são estipulados quando as verificações e
correções técnicas deverão ser executadas em cada ponto do sistema de refrigeração. É especificado
também, qual o número de ocupantes de cada ambiente refrigerado, a carga térmica do equipamento e
o tipo de atividade desenvolvida no local. Garantido assim boa qualidade no ar do ambiente, não
oferecendo risco à saúde dos ocupantes.
A manutenção de ar condicionado através do PMCO é obrigatória para todas as empresas cujo sistema
de climatização possuir capacidade de 5 TR (60.000B= Btu). Mesmo que esta capacidade seja atingida pela
soma de pequenos sistemas dentro de um mesmo ambiente.
A Climafrio tem equipes altamente qualificadas na manutenção de ar condicionado e efetua os seguintes
serviços na área preventiva:

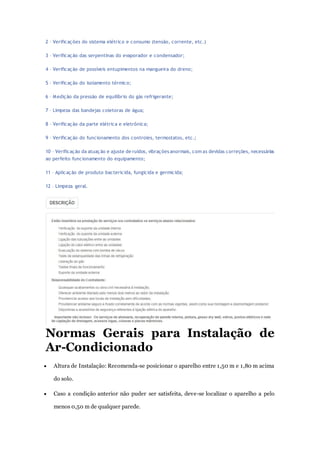

1 – Limpeza dos filtros de ar;

7. 2 – Verificações do sistema elétrico e consumo (tensão, corrente, etc.)
3 – Verificação das serpentinas do evaporador e condensador;
4 – Verificação de possíveis entupimentos na mangueira do dreno;
5 – Verificação do isolamento térmico;
6 – Medição da pressão de equilíbrio do gás refrigerante;
7 – Limpeza das bandejas coletoras de água;
8 – Verificação da parte elétrica e eletrônica;
9 – Verificação do funcionamento dos controles, termostatos, etc.;
10 – Verificação da atuação e ajuste de ruídos, vibrações anormais, com as devidas correções, necessárias
ao perfeito funcionamento do equipamento;
11 – Aplicação de produto bactericida, fungicida e germicida;
12 – Limpeza geral.
Normas Gerais para Instalação de
Ar-Condicionado
 Altura de Instalação: Recomenda-se posicionar o aparelho entre 1,50 m e 1,80 m acima
do solo.
 Caso a condição anterior não puder ser satisfeita, deve-se localizar o aparelho a pelo
menos 0,50 m de qualquer parede.

8.  O aparelho deve ficar preferencialmente o mais centralizado possível, cobrindo assim a
maior área do ambiente que pode ser residencial ou comercial.
 Caso necessário utilizar mais de uma unidade evaporadora, deve ser preservada entre elas
a distância mínima de 1,5 m.
 Na parede, o buraco que deverá conter o caixilho de sustentação do aparelho é tal que a
madeira integrante deve possuir espessura mínima equivalente a 2,5 cm.
 Aberturas laterais e superiores do aparelho devem estar sempre desobstruídas e voltadas
para a parte externa do ambiente, pois a circulação de ar no compressor e seu
condensador tem que processar-se de modo normal.
 Espessura máxima da alvenaria: 17 cm.
 Posiciona-se o ponto de força (tomada) ao lado do aparelho podendo ser à esquerda ou à
direita.
 Nunca em hipótese alguma corte a fiação elétrica proveniente de fábrica.
 Você pode posicionar o rabicho (fiação que conecta o aparelho à tomada elétrica) da forma
como desejar no momento da instalação. Decida pelo lado que considerar mais
conveniente mantê-lo e se precisar alterá-lo, remova a frente plástica do aparelho.
 Analise aonde irá colocar a tomada de força na qual será ligado o ar-condicionado.
Algumas vezes é preciso que se coloque próxima a ele. Lembrando que nesses casos deve
ser considerada a potência elevada da carga a alimentar, então utilizamos uma TUE
(Tomada de Uso Específico).
 Os aparelhos devem conter uma inclinação referente a 1 cm na base para que ocorra de
forma mais simples o escoamento da água proveniente do processo de evaporação do gás
durante a convecção no ambiente.
 Pode-se fazer uma ligação através de tubo plástico entre o dreno e a rede de drenagem ou
a áreas apropriadas ao gotejamento d’água, evitando que ela escorra em locais
inadequados.

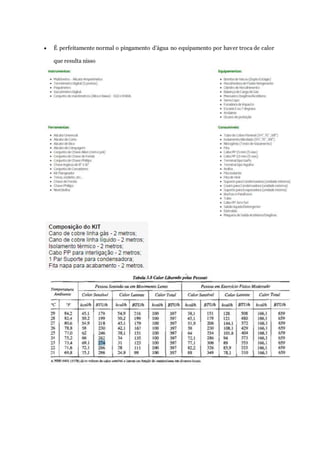

9.  É perfeitamente normal o pingamento d’água no equipamento por haver troca de calor
que resulta nisso
