1. REDE DE
COMPUTADORES
Conceito
Como funciona
Topologia
Tipos de rede
Protocolos
Camadas de rede

2. O que são rede de
computadores
2
São conjuntos de dispositivos
interconectados que se comunicam
entre si com o objetivo de trocar
informações e compartilhar recursos.
Esses dispositivos podem ser
computadores, servidores,
roteadores, switches, impressoras,
smartphones e outros dispositivos
eletrônicos.

3. Dentre as principais funções desempenhadas
pelas redes de computadores, podemos destacar:
⬡ Compartilhamento de informações e recursos
⬡ Compartilhamento de hardware
⬡ Entretenimento e uso doméstico
⬡ Acesso à Internet
⬡ Comunicação
⬡ Acesso Remoto

4. Como funciona uma rede de
computadores
4
Os elementos básicos
para o funcionamento de uma
rede de computadores
são os nós e links.

5. Nós
5
Os nós são os dispositivos
individuais que fazem parte
de uma rede.
Os nós podem ser divididos em duas
categorias:
os Equipamentos de Comunicação
de Dados (DCE) e os Equipamentos
Terminais de Dados (DTE).

6. “
São dispositivos que controlam o
fluxo de dados entre os
nós(terminais) de uma rede.
Ex.: Hub, Hub Switch e
Roteadores (router).
6
Equipamento de
Comunicação
de Dados (DCE)

7. “
É um dispositivo que origina,
termina ou manipula os dados
em uma rede.
.Ex.: computadores e
impressoras.
7
Equipamento Terminal
de Dados (DTE)

8. Os links são as conexões físicas ou lógicas entre os nós de uma rede. É por meio
deles que ocorre a troca de informações entre os nós, formando a infraestrutura de
comunicação da rede..
8
Os links podem ser conexões
físicas que fazem uso de cabos,
como cabos de par trançado,
fibra óptica ou cabos coaxiais.
Ou redes sem fio, como o Wi-Fi,
que faz uso de ondas de rádio
para a transmissão de dados..
Links

9. Topologia
A topologia de rede é a maneira
como os dispositivos de uma rede
estão fisicamente ou logicamente
conectados entre si. Ela é a
estrutura básica da rede,
que estabelece a forma como os
dados serão transmitidos entre os
dispositivos que a compõem.
9

10. As topologias mais usuais são:
10
BARRAMENTO
ANEL
ESTRELA
MALHA

11. Tipos de Rede
11
Existem redes de vários tamanhos. Eles variam de redes simples
compostas por dois computadores a redes que conectam
milhões de dispositivos.
⬡ Tamanho da área coberta;
⬡ Número de usuários conectados;
⬡ Número e tipos de serviços disponíveis;
⬡ Área de responsabilidade.
As infraestruturas de rede variam muito em termos de:

12. 12

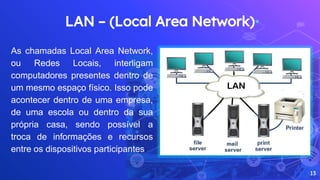

13. LAN – (Local Area Network)
13
As chamadas Local Area Network,
ou Redes Locais, interligam
computadores presentes dentro de
um mesmo espaço físico. Isso pode
acontecer dentro de uma empresa,
de uma escola ou dentro da sua
própria casa, sendo possível a
troca de informações e recursos
entre os dispositivos participantes.

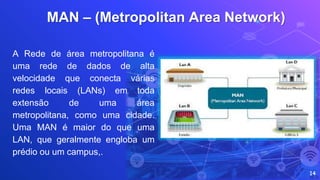

14. MAN – (Metropolitan Area Network)
14
A Rede de área metropolitana é
uma rede de dados de alta
velocidade que conecta várias
redes locais (LANs) em toda
extensão de uma área
metropolitana, como uma cidade.
Uma MAN é maior do que uma
LAN, que geralmente engloba um
prédio ou um campus,.

15. WAN – (Wid Area Network)
15
Uma WAN é uma infraestrutura de
rede que fornece acesso a outras
redes em uma ampla área
geográfica, que normalmente
pertence e é gerenciada por uma
corporação maior ou por um
provedor de serviços de
telecomunicações. As WANs
interconectam as LANs e MANs
entre cidades, estados, províncias,
países ou continentes.

16. 16

17. PAN – (Personal Area Network)
17
Rede de área pessoal, é uma rede
doméstica que conecta dispositivos
ao alcance de um indivíduo. Ou
seja, uma PAN é formada pela
comunicação de curta distância
entre equipamentos em um
ambiente reduzido, como uma
mesa de trabalho.

18. 18

19. Protocolos de rede são os conjuntos de normas que permitem
que duas ou mais máquinas conectadas à internet se
comuniquem entre si. Funciona como uma linguagem
universal, que pode ser interpretada por computadores de
qualquer fabricante, por meio de qualquer sistema operacional.
Protocolos
19

20. 20
⬡ Protocolos humanos
⬡ “Que horas são?” , “Onde você trabalha?”
⬡ Especifica as mensagens enviadas e determina ações
tomadas quando essas são recebidas.
⬡ Protocolos de rede
⬡ Máquinas ao invés de humanos
⬡ Toda a comunicação nas redes são governadas por
protocolos
Um protocolo define o formato e a ordem das mensagens
enviadas e recebidas e as ações a serem tomadas
no envio e recepção das mesmas.

21. 21

22. 22

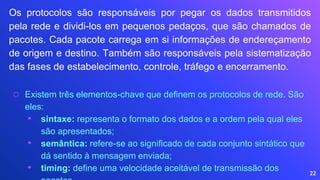

Os protocolos são responsáveis por pegar os dados transmitidos
pela rede e dividi-los em pequenos pedaços, que são chamados de
pacotes. Cada pacote carrega em si informações de endereçamento
de origem e destino. Também são responsáveis pela sistematização
das fases de estabelecimento, controle, tráfego e encerramento.
⬡ Existem três elementos-chave que definem os protocolos de rede. São
eles:
• sintaxe: representa o formato dos dados e a ordem pela qual eles
são apresentados;
• semântica: refere-se ao significado de cada conjunto sintático que
dá sentido à mensagem enviada;
• timing: define uma velocidade aceitável de transmissão dos

23. 23
No exemplo abaixo, mostramos como um protocolo descreve um pacote
de dados. Cada conjunto de bits do pacote representa alguma
informação para compreender aquilo que está sendo transmitido.

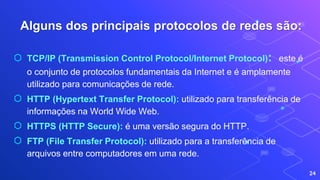

24. Alguns dos principais protocolos de redes são:
24
⬡ TCP/IP (Transmission Control Protocol/Internet Protocol): este é
o conjunto de protocolos fundamentais da Internet e é amplamente
utilizado para comunicações de rede.
⬡ HTTP (Hypertext Transfer Protocol): utilizado para transferência de
informações na World Wide Web.
⬡ HTTPS (HTTP Secure): é uma versão segura do HTTP.
⬡ FTP (File Transfer Protocol): utilizado para a transferência de
arquivos entre computadores em uma rede.

25. 25

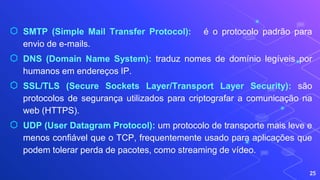

⬡ SMTP (Simple Mail Transfer Protocol): é o protocolo padrão para
envio de e-mails.
⬡ DNS (Domain Name System): traduz nomes de domínio legíveis por
humanos em endereços IP.
⬡ SSL/TLS (Secure Sockets Layer/Transport Layer Security): são
protocolos de segurança utilizados para criptografar a comunicação na
web (HTTPS).
⬡ UDP (User Datagram Protocol): um protocolo de transporte mais leve e
menos confiável que o TCP, frequentemente usado para aplicações que
podem tolerar perda de pacotes, como streaming de vídeo.

26. 26

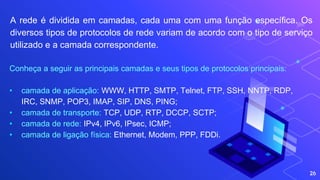

A rede é dividida em camadas, cada uma com uma função específica. Os
diversos tipos de protocolos de rede variam de acordo com o tipo de serviço
utilizado e a camada correspondente.
Conheça a seguir as principais camadas e seus tipos de protocolos principais:
• camada de aplicação: WWW, HTTP, SMTP, Telnet, FTP, SSH, NNTP, RDP,
IRC, SNMP, POP3, IMAP, SIP, DNS, PING;
• camada de transporte: TCP, UDP, RTP, DCCP, SCTP;
• camada de rede: IPv4, IPv6, IPsec, ICMP;
• camada de ligação física: Ethernet, Modem, PPP, FDDi.

27. As camadas de rede são uma estrutura conceitual que fornece um
entendimento comum de como uma rede de computadores é arquitetada
e como as diferentes tecnologias se relacionam para habilitar as
comunicações de rede. As redes de computadores são tecnologias
altamente complexas que envolvem vários tipos de software, sistemas
operacionais, computadores, roteadores, switches, firewalls, conexões e
muito mais. Uma estrutura que divide toda essa tecnologia em diferentes
categorias ou camadas ajuda a organizar as comunicações do sistema e
solucionar problemas de forma mais eficiente.
27
CAMADAS DE REDE

28. Modelo OSI
Open System
Interconnection
28
O Modelo OSI é um produto de trabalho do grupo de integração de
sistemas abertos da ISO (Organização Internacional para
Padronização) e foi publicado inicialmente em 1984. O modelo de
referência OSI divide sistemas de rede complexos em sete camadas
distintas com base no tipo de tarefas executadas e na função de cada
sistema dentro da pilha de rede.
MODELO DE CAMADAS DE REDE

29. 29

30. 30
As camadas de rede OSI incluem:

31. 31
Camada 1 – A Camada física
Na Camada 1, a camada Física do modelo OSI é responsável pela
transmissão final dos bits de dados digitais da camada Física do
dispositivo de envio (origem) através dos meios de comunicação de
rede para a camada Física do dispositivo receptor (destino). Os
dispositivos que estão situados na camada física do modelo OSI são
os componentes do cabeamento estruturado, tais como conectores,
transceiver, patch panels, cabos e também os HUBs e repetidores.

32. 32
Os Hubs e Repetidores são
dispositivos simples que
encaminham os bits recebidos
para todas as portas
simultaneamente.
São equipamentos que não tem
“inteligência”, isto é, eles não têm
a capacidade de ler endereços ou
tomar decisões baseadas em
quaisquer tipos de informações,
eles simplesmente atuam como
um “curto-circuito” ou um
“barramento” encaminhando a
informação recebida em uma porta
para todas as outras.

33. 33
Camada 2 - Camada de link de dados
Essa camada define o formato dos dados a serem transmitidos,
dividindo-os em quadros para transição na camada física. Ela também
gerencia conexões entre dois nós diferentes, gerencia o controle de
erros e encerra conexões quando uma sessão é concluída.

34. 34

35. 35

36. 36
Camada 3 - Camada de Rede
A camada de rede é responsável por facilitar a transferência de dados
entre duas redes diferentes. Se os dois dispositivos que estão se
comunicando estiverem na mesma rede, a camada de rede será
desnecessária. A camada de rede divide os segmentos da camada de
transporte em unidades menores denominadas pacotes no dispositivo
remetente e remonta esses pacotes no dispositivo receptor. A camada
de rede também encontra o melhor caminho físico para que os dados
cheguem ao seu destino, o que é conhecido como roteamento.

37. 37

38. 38

39. 39
Camada 4 - Camada Transporte
Essa camada coordena a transferência de dados confiável e transparente de
ponta a ponta entre os hosts de rede. TCP (Transmission Control Protocol) e
UDP (User Datagram Protocol) são os exemplos mais comuns de protocolos de
rede da camada 4 de transporte. Diferentes protocolos de transporte podem
oferecer suporte a uma variedade de recursos opcionais, incluindo recuperação
de erros, controle de fluxo e suporte para retransmissão.

40. 40

41. 41
Essa é a camada responsável pela abertura e fechamento da comunicação
entre os dois dispositivos. O tempo decorrido entre o momento em que a
comunicação é aberta e fechada é conhecido como "sessão". A camada de
sessão garante que a sessão permaneça aberta pelo tempo necessário para
transferir todos os dados que estão sendo trocados e, em seguida, fecha
imediatamente a sessão para evitar o desperdício de recursos.
Camada 5 - Camada da Sessão

42. 42

43. 43

44. 44

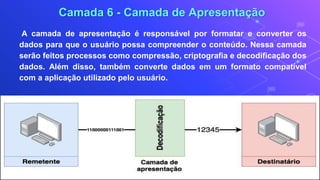

A camada de apresentação é responsável por formatar e converter os
dados para que o usuário possa compreender o conteúdo. Nessa camada
serão feitos processos como compressão, criptografia e decodificação dos
dados. Além disso, também converte dados em um formato compatível
com a aplicação utilizado pelo usuário.
Camada 6 - Camada de Apresentação

45. 45
Os Protocolos comuns nessa camada são
o SSL (Secure Sockets Layer) e o TLS
(Transport Layer Security) para a
criptografia de dados.
A compressão de imagens é feita com
protocolos como o JPEG (Joint
Photographic Experts Group), PNG
(Portable Network Graphics) e GIF
(Graphics Interchange Format).
A codificação de caracteres é feita com
protocolos como o ASCII (American
Standard Code for Information
Interchange) e o UTF-8 (Unicode
Transformation Format 8-bits) para
representar símbolos e caracteres de
diferentes idiomas.

46. 46

47. 47

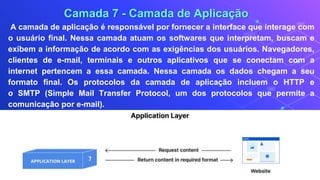

A camada de aplicação é responsável por fornecer a interface que interage com
o usuário final. Nessa camada atuam os softwares que interpretam, buscam e
exibem a informação de acordo com as exigências dos usuários. Navegadores,
clientes de e-mail, terminais e outros aplicativos que se conectam com a
internet pertencem a essa camada. Nessa camada os dados chegam a seu
formato final. Os protocolos da camada de aplicação incluem o HTTP e
o SMTP (Simple Mail Transfer Protocol, um dos protocolos que permite a
comunicação por e-mail).
Camada 7 - Camada de Aplicação

48. 48

49. 49
ANIMAÇÃO

50. 50
Fontes:
https://fiodevida.com/as-camadas-do-modelo-osi-ilustrado/
https://materialpublic.imd.ufrn.br/curso/disciplina/1/53/3/4
https://blog.infnet.com.br/engenharia_de_redes/redes-de-
computadores-o-que-sao/
https://www.alura.com.br/artigos/rede-de-computadores
https://www.cloudflare.com/pt-br/learning/ddos/glossary/open-
systems-interconnection-model-osi/
https://www.opservices.com.br/protocolos-de-rede/
https://dicionariotec.com/posts/modelo-osi
https://www.dltec.com.br/blog/redes/camada-fisica-do-modelo-
osi/
