O documento discute diferentes tipos de redes de computadores, classificando-as de acordo com sua capacidade, tamanho geográfico, meio físico e topologia. É descrito o que caracteriza redes locais, pessoais, de armazenamento, metropolitanas, ampla área e privadas virtuais.

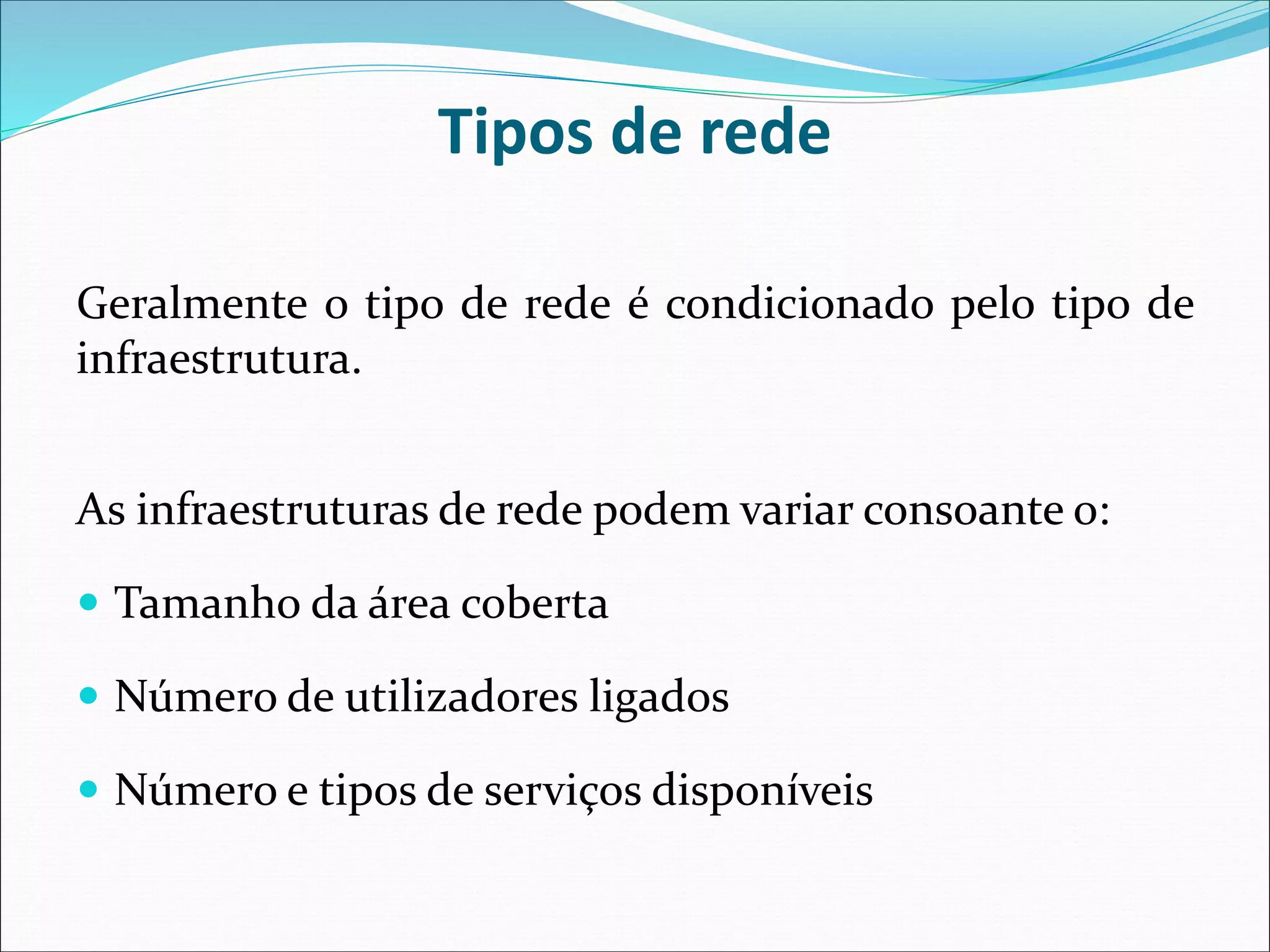

1. Tipos de rede
Geralmente o tipo de rede é condicionado pelo tipo de
infraestrutura.
As infraestruturas de rede podem variar consoante o:
 Tamanho da área coberta
 Número de utilizadores ligados
 Número e tipos de serviços disponíveis

2. Classificação das Redes de
Computadores

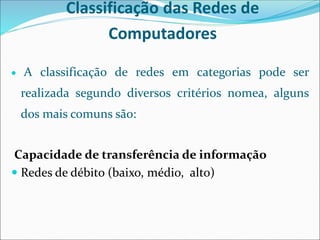

 A classificação de redes em categorias pode ser
realizada segundo diversos critérios nomea, alguns
dos mais comuns são:
Capacidade de transferência de informação
 Redes de débito (baixo, médio, alto)

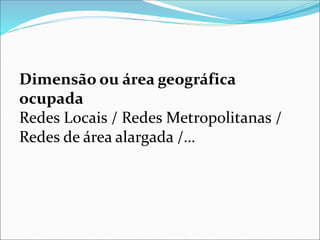

3. Dimensão ou área geográfica
ocupada
Redes Locais / Redes Metropolitanas /
Redes de área alargada /…

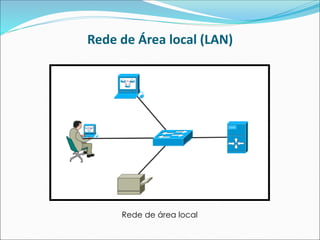

4. Rede de Área local (LAN)
Rede de área local

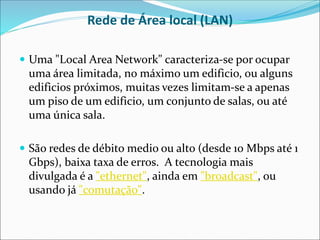

5. Rede de Área local (LAN)
 Uma "Local Area Network" caracteriza-se por ocupar
uma área limitada, no máximo um edificio, ou alguns
edificios próximos, muitas vezes limitam-se a apenas
um piso de um edificio, um conjunto de salas, ou até
uma única sala.
 São redes de débito medio ou alto (desde 10 Mbps até 1
Gbps), baixa taxa de erros. A tecnologia mais
divulgada é a "ethernet", ainda em "broadcast", ou
usando já "comutação".

6. Rede Pessoal (PAN)

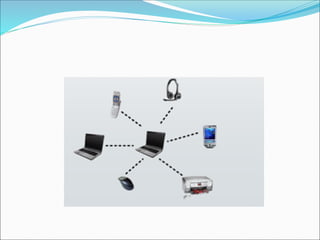

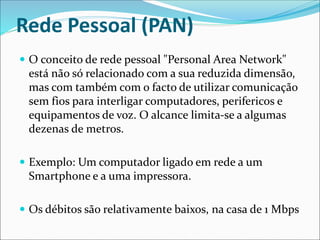

 O conceito de rede pessoal "Personal Area Network"
está não só relacionado com a sua reduzida dimensão,
mas com também com o facto de utilizar comunicação
sem fios para interligar computadores, perifericos e
equipamentos de voz. O alcance limita-se a algumas
dezenas de metros.
 Exemplo: Um computador ligado em rede a um
Smartphone e a uma impressora.
 Os débitos são relativamente baixos, na casa de 1 Mbps

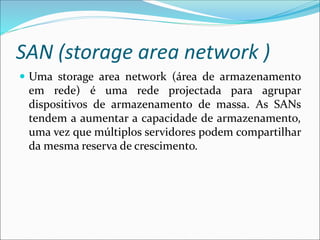

8. SAN (storage area network )
 Uma storage area network (área de armazenamento
em rede) é uma rede projectada para agrupar
dispositivos de armazenamento de massa. As SANs
tendem a aumentar a capacidade de armazenamento,
uma vez que múltiplos servidores podem compartilhar
da mesma reserva de crescimento.

9. SAN (cont.)

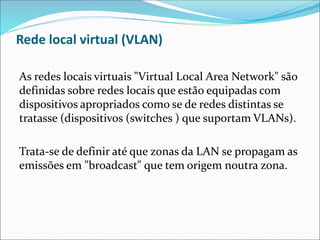

10. Rede local virtual (VLAN)
As redes locais virtuais "Virtual Local Area Network" são
definidas sobre redes locais que estão equipadas com
dispositivos apropriados como se de redes distintas se
tratasse (dispositivos (switches ) que suportam VLANs).
Trata-se de definir até que zonas da LAN se propagam as
emissões em "broadcast" que tem origem noutra zona.

11. Rede local virtual (VLAN)

12. Rede metropolitana (MAN)
 Uma "Metropolitan Area Network" é basicamente uma
WAN, cuja dimensão é reduzida, geralmente também
assegura a interligação de redes locais. A área
abrangida corresponde no máximo a uma cidade.

13. MAN

14. A tecnologia empregue pode incluir redes ponto-a-ponto
ou usar meios que permitem um débito mais elevado
como FDDI (Fiber Data Distributed Interface), ATM
(Asynchronous Transfer Mode), DQDB ("Distributed
Queue Dual Bus") ou até mesmo Gigabit Ehernet.
Rede metropolitana (cont.)

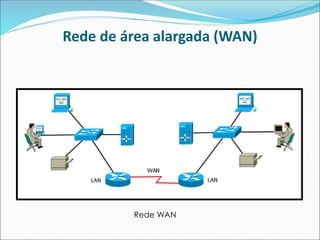

15. Rede de área alargada (WAN)

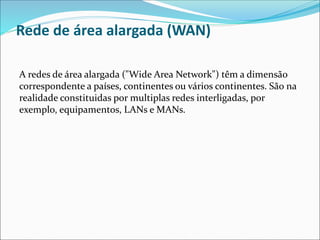

A redes de área alargada ("Wide Area Network") têm a dimensão
correspondente a países, continentes ou vários continentes. São na
realidade constituidas por multiplas redes interligadas, por
exemplo, equipamentos, LANs e MANs.

16. Rede WAN
Rede de área alargada (WAN)

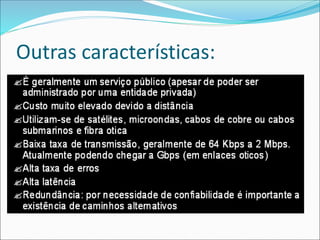

17. Outras características:

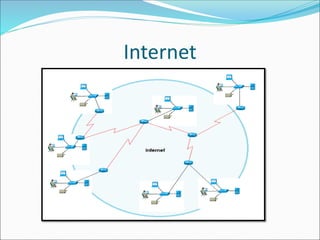

18. Internet

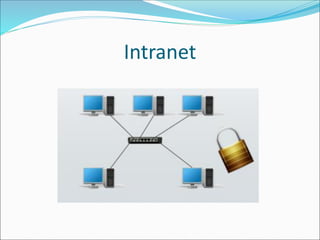

19. Intranet
 Uma intranet é uma rede privada, ou rede interna.
 A intranet pode ser apenas local (LAN) ou pode
utilizar a WAN com ligações privadas.
 A intranet pertence a uma organização, e é planeada de
forma a ser acessível apenas pelos membros da
organização, funcionários ou outros indivíduos com
autorização.

20. Intranet

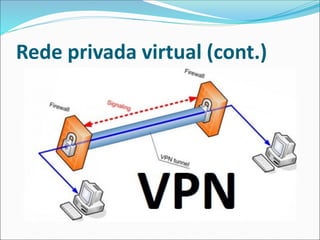

21. Rede privada virtual (VPN)
 As redes privadas virtuais ("Virtual Private Network")
utilizam uma rede pública, por exemplo a "internet"
para estabelecer uma ligação de dados entre dois
pontos, estes dados têm a particularidade de serem
codificados (cifrados) de tal forma que apenas os dois
intervenientes os conseguem compreender.

22. Rede privada virtual (cont.)

23. Rede privada virtual (cont.)

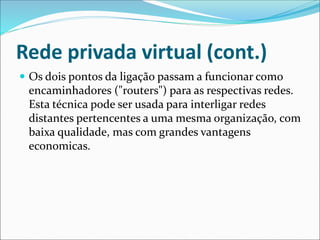

 Os dois pontos da ligação passam a funcionar como
encaminhadores ("routers") para as respectivas redes.
Esta técnica pode ser usada para interligar redes
distantes pertencentes a uma mesma organização, com
baixa qualidade, mas com grandes vantagens
economicas.

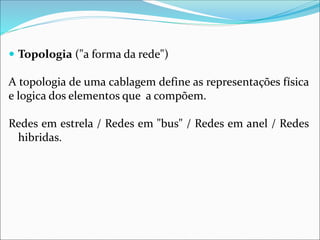

24.  Topologia ("a forma da rede")
A topologia de uma cablagem define as representações física
e logica dos elementos que a compõem.
Redes em estrela / Redes em "bus" / Redes em anel / Redes
hibridas.

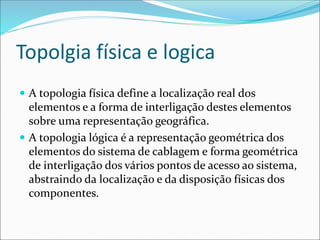

25. Topolgia física e logica
 A topologia física define a localização real dos
elementos e a forma de interligação destes elementos
sobre uma representação geográfica.
 A topologia lógica é a representação geométrica dos
elementos do sistema de cablagem e forma geométrica
de interligação dos vários pontos de acesso ao sistema,
abstraindo da localização e da disposição físicas dos
componentes.

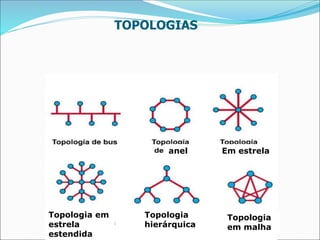

26. TOPOLOGIAS
anel Em estrela
Topologia em
estrela
estendida
Topologia
hierárquica
Topologia
em malha

27.  Meio físicos de suporte ao envio de dados
Redes de cobre / Redes de fibra óptica / Redes de
Micro-ondas/ Redes de Infravermelhos/ Redes rádio /
Redes por satélite

28. Meio físicos de suporte ao envio de dados
Rede de cobre
Esta designação usa-se para as redes que utilizam fios
condutores eléctricos para transmitir os dados sob a
forma de sinais eléctricos. São ainda bastante comuns,
mas devido a ao facto de gerarem perturbações
electromagnéticas e serem muito afectadas por ruídos
externos, cedem cada vez mais o lugar a redes de fibra
optica.

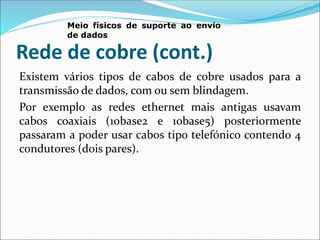

29. Rede de cobre (cont.)
Existem vários tipos de cabos de cobre usados para a
transmissão de dados, com ou sem blindagem.
Por exemplo as redes ethernet mais antigas usavam
cabos coaxiais (10base2 e 10base5) posteriormente
passaram a poder usar cabos tipo telefónico contendo 4
condutores (dois pares).
Meio físicos de suporte ao envio
de dados

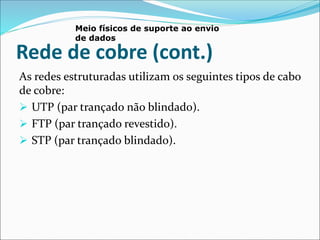

30. Rede de cobre (cont.)
As redes estruturadas utilizam os seguintes tipos de cabo
de cobre:
 UTP (par trançado não blindado).
 FTP (par trançado revestido).
 STP (par trançado blindado).
Meio físicos de suporte ao envio
de dados

31. Redes de fibra óptica
Trata-se de redes que utilizam sinais luminosos para
transmitir a informação através de fibras condutoras de
luz. Comparativamente como as redes de cobre
permitem uma capacidade (quantidade de dados por
unidade de tempo) largamente superior, actualmente os
limites são definidos pelas limitações dos dispositivos
emissores e receptores.
Meio físicos de suporte ao envio
de dados

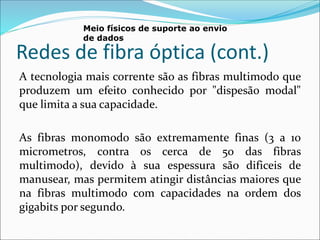

32. Redes de fibra óptica (cont.)
A tecnologia mais corrente são as fibras multimodo que
produzem um efeito conhecido por "dispesão modal"
que limita a sua capacidade.
As fibras monomodo são extremamente finas (3 a 10
micrometros, contra os cerca de 50 das fibras
multimodo), devido à sua espessura são dificeis de
manusear, mas permitem atingir distâncias maiores que
na fibras multimodo com capacidades na ordem dos
gigabits por segundo.
Meio físicos de suporte ao envio
de dados
