1. REDE INFORMÁTICA
Ana Rita Pereira;
N: 21;
1 1 OI T2

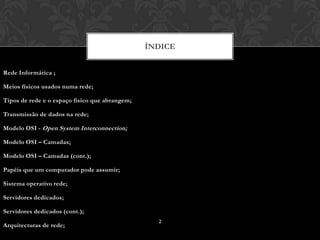

2. ÍNDICE
Rede Informática ;
Meios físicos usados numa rede;
Tipos de rede e o espaço físico que abrangem;
Transmissão de dados na rede;
Modelo OSI - Open System Interconnection;
Modelo OSI – Camadas;
Modelo OSI – Camadas (cont.);
Papéis que um computador pode assumir;
Sistema operativo rede;
Servidores dedicados;
Servidores dedicados (cont.);
2
Arquitecturas de rede;

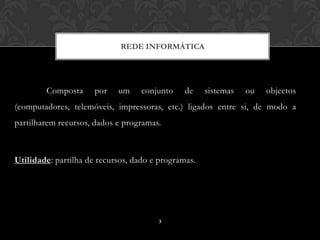

3. REDE INFORMÁTICA
Composta por um conjunto de sistemas ou objectos
(computadores, telemóveis, impressoras, etc.) ligados entre si, de modo a
partilharem recursos, dados e programas.
Utilidade: partilha de recursos, dado e programas.
3

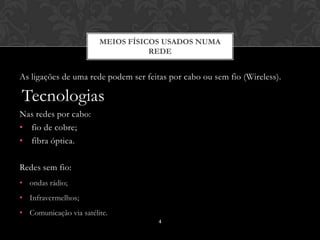

4. MEIOS FÍSICOS USADOS NUMA
REDE
As ligações de uma rede podem ser feitas por cabo ou sem fio (Wireless).
Tecnologias
Nas redes por cabo:
• fio de cobre;
• fibra óptica.
Redes sem fio:
• ondas rádio;
• Infravermelhos;
• Comunicação via satélite.
4

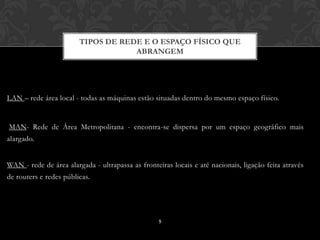

5. TIPOS DE REDE E O ESPAÇO FÍSICO QUE
ABRANGEM
LAN – rede área local - todas as máquinas estão situadas dentro do mesmo espaço físico.
MAN- Rede de Área Metropolitana - encontra-se dispersa por um espaço geográfico mais
alargado.
WAN - rede de área alargada - ultrapassa as fronteiras locais e até nacionais, ligação feita através
de routers e redes públicas.
5

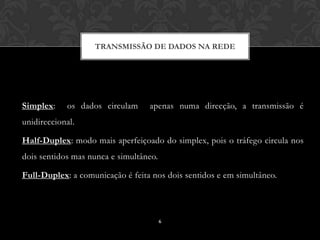

6. TRANSMISSÃO DE DADOS NA REDE
Simplex: os dados circulam apenas numa direcção, a transmissão é
unidireccional.
Half-Duplex: modo mais aperfeiçoado do simplex, pois o tráfego circula nos
dois sentidos mas nunca e simultâneo.
Full-Duplex: a comunicação é feita nos dois sentidos e em simultâneo.
6

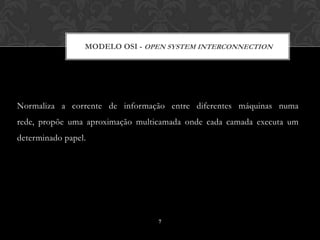

7. MODELO OSI - OPEN SYSTEM INTERCONNECTION
Normaliza a corrente de informação entre diferentes máquinas numa
rede, propõe uma aproximação multicamada onde cada camada executa um
determinado papel.
7

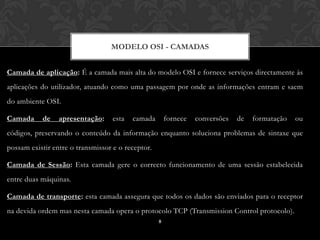

8. MODELO OSI - CAMADAS
Camada de aplicação: É a camada mais alta do modelo OSI e fornece serviços directamente às
aplicações do utilizador, atuando como uma passagem por onde as informações entram e saem
do ambiente OSI.
Camada de apresentação: esta camada fornece conversões de formatação ou
códigos, preservando o conteúdo da informação enquanto soluciona problemas de sintaxe que
possam existir entre o transmissor e o receptor.
Camada de Sessão: Esta camada gere o correcto funcionamento de uma sessão estabelecida
entre duas máquinas.
Camada de transporte: esta camada assegura que todos os dados são enviados para o receptor
na devida ordem mas nesta camada opera o protocolo TCP (Transmission Control protocolo).
8

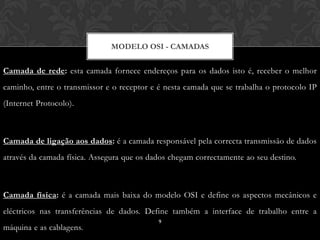

9. MODELO OSI - CAMADAS
Camada de rede: esta camada fornece endereços para os dados isto é, receber o melhor
caminho, entre o transmissor e o receptor e é nesta camada que se trabalha o protocolo IP
(Internet Protocolo).
Camada de ligação aos dados: é a camada responsável pela correcta transmissão de dados
através da camada física. Assegura que os dados chegam correctamente ao seu destino.
Camada física: é a camada mais baixa do modelo OSI e define os aspectos mecânicos e
eléctricos nas transferências de dados. Define também a interface de trabalho entre a
9
máquina e as cablagens.

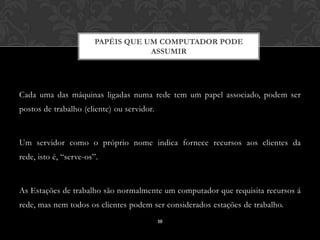

10. PAPÉIS QUE UM COMPUTADOR PODE
ASSUMIR
Cada uma das máquinas ligadas numa rede tem um papel associado, podem ser
postos de trabalho (cliente) ou servidor.
Um servidor como o próprio nome indica fornece recursos aos clientes da
rede, isto é, “serve-os”.
As Estações de trabalho são normalmente um computador que requisita recursos á
rede, mas nem todos os clientes podem ser considerados estações de trabalho.
10

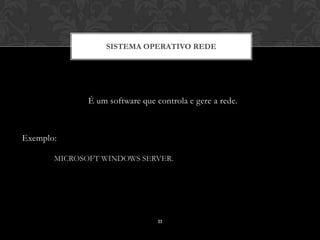

11. SISTEMA OPERATIVO REDE
É um software que controla e gere a rede.
Exemplo:
MICROSOFT WINDOWS SERVER.
11

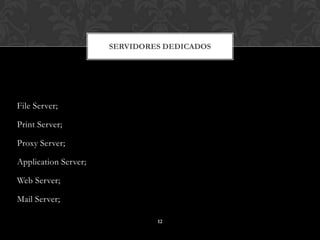

12. SERVIDORES DEDICADOS
File Server;
Print Server;
Proxy Server;
Application Server;
Web Server;
Mail Server;
12

13. SERVIDORES DEDICADOS
File server - Armazena e distribui ficheiros.
Print server – controla e gere impressoras da rede.
Proxy server – é o servidor intermediário entre uma LAN e a internet, que assegura que
toda a comunicação, de dados, entre o utilizador e a internet é autorizada.
Application server – Aloja aplicações (programas) de rede.
Web server – Guarda e fornece páginas ou outras.
Mail server – Aloja e entrega mensagens de correio electrónico.
13

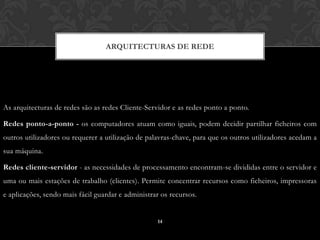

14. ARQUITECTURAS DE REDE
As arquitecturas de redes são as redes Cliente-Servidor e as redes ponto a ponto.
Redes ponto-a-ponto - os computadores atuam como iguais, podem decidir partilhar ficheiros com
outros utilizadores ou requerer a utilização de palavras-chave, para que os outros utilizadores acedam a
sua máquina.
Redes cliente-servidor - as necessidades de processamento encontram-se divididas entre o servidor e
uma ou mais estações de trabalho (clientes). Permite concentrar recursos como ficheiros, impressoras
e aplicações, sendo mais fácil guardar e administrar os recursos.
14
