ETE – Luiz Dias Lins (Técnico em redes )

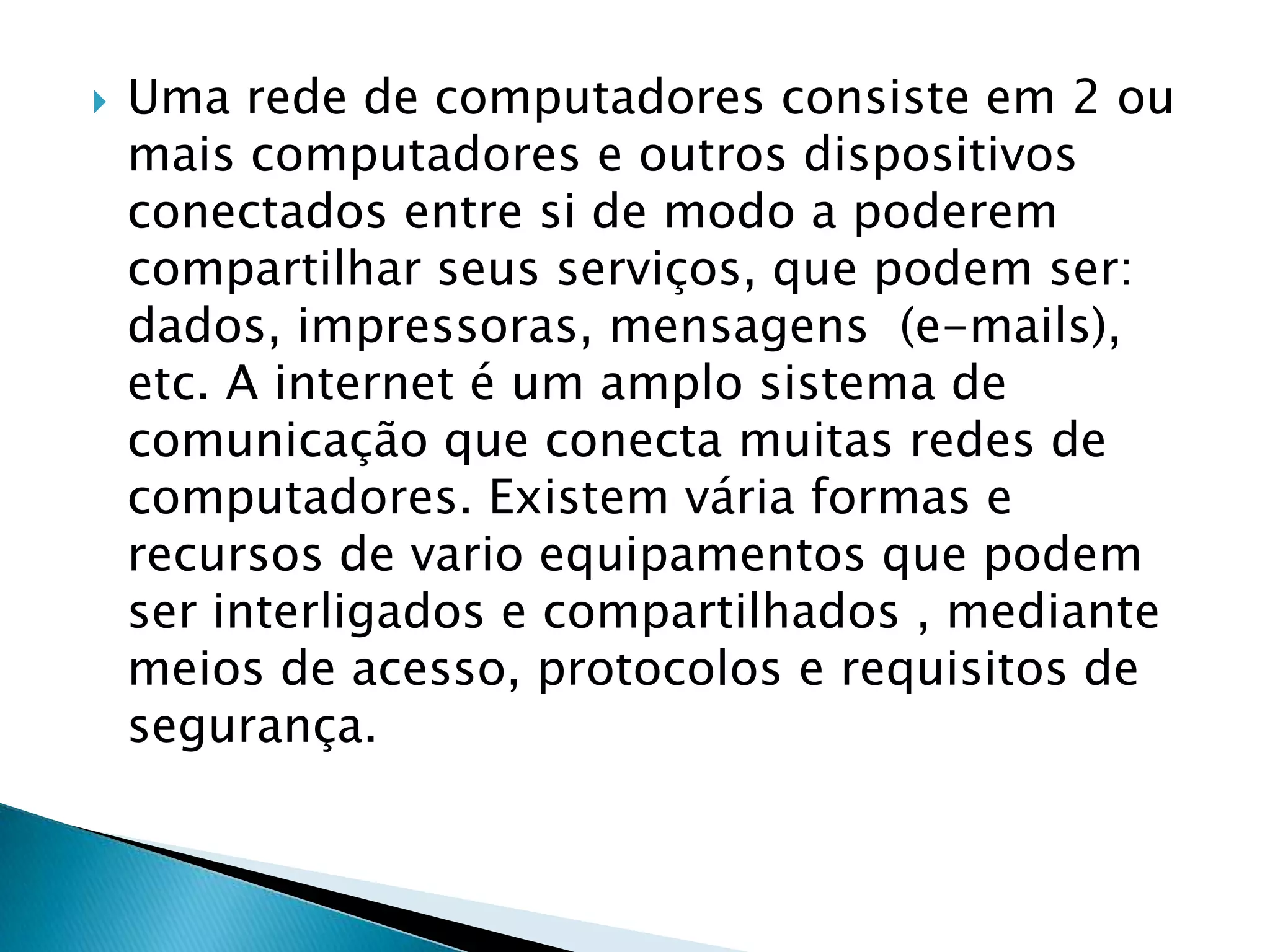

   Uma rede de computadores consiste em 2 ou
    mais computadores e outros dispositivos
    conectados entre si de modo a poderem
    compartilhar seus serviços, que podem ser:
    dados, impressoras, mensagens (e-mails),
    etc. A internet é um amplo sistema de
    comunicação que conecta muitas redes de
    computadores. Existem vária formas e
    recursos de vario equipamentos que podem
    ser interligados e compartilhados , mediante
    meios de acesso, protocolos e requisitos de
    segurança.
   Atualmente , redes de computadores são o
    centro da comunicação moderna. O escopo
    da comunicação cresceu significativamente
    na década de 90 e essa explosão nas
    comunicações não teria sido possível sem o
    avanço progressivo das redes de
    computadores.
Conceito e estruturas de redes...

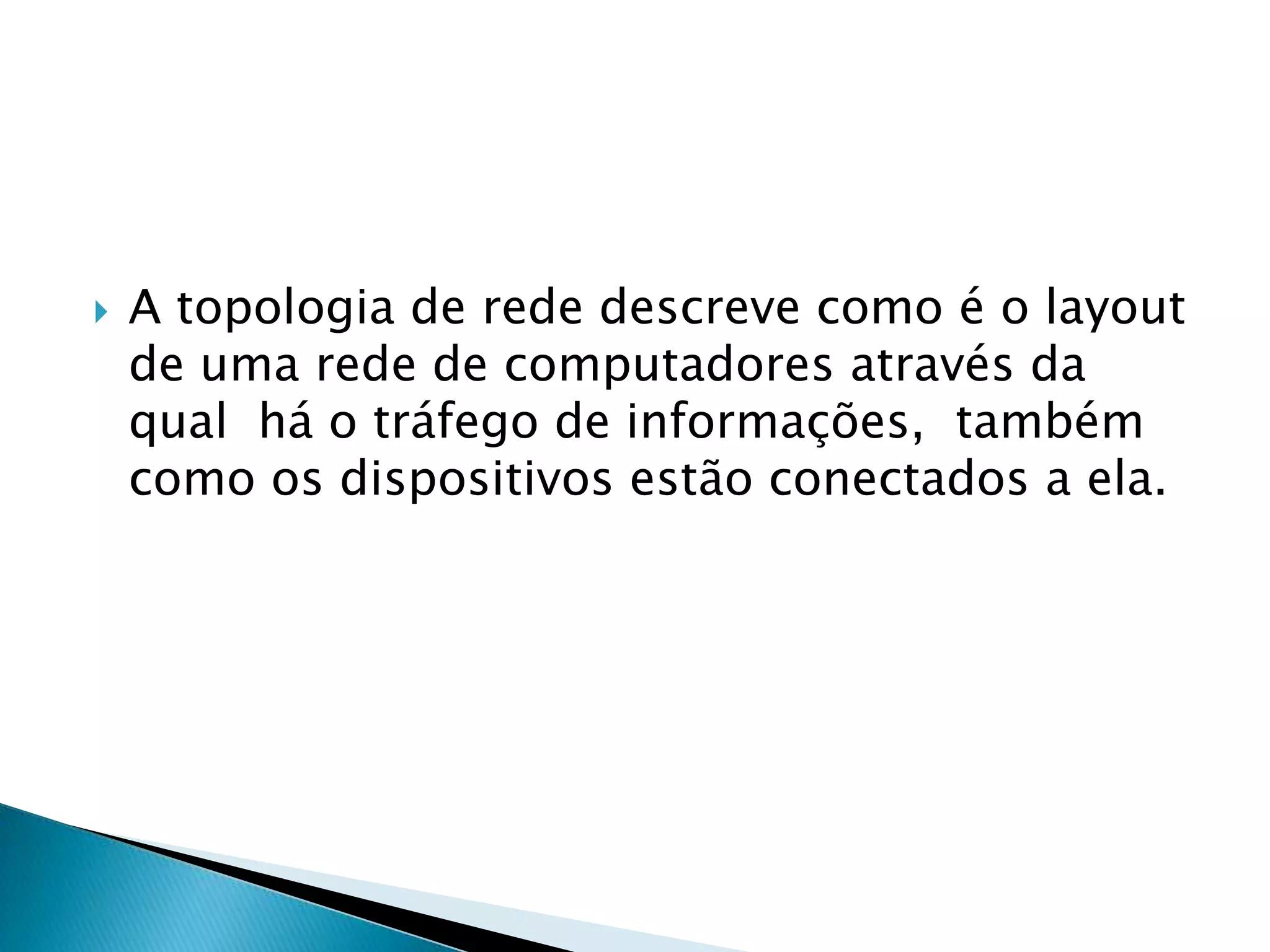

   A topologia de rede descreve como é o layout
    de uma rede de computadores através da
    qual há o tráfego de informações, também
    como os dispositivos estão conectados a ela.

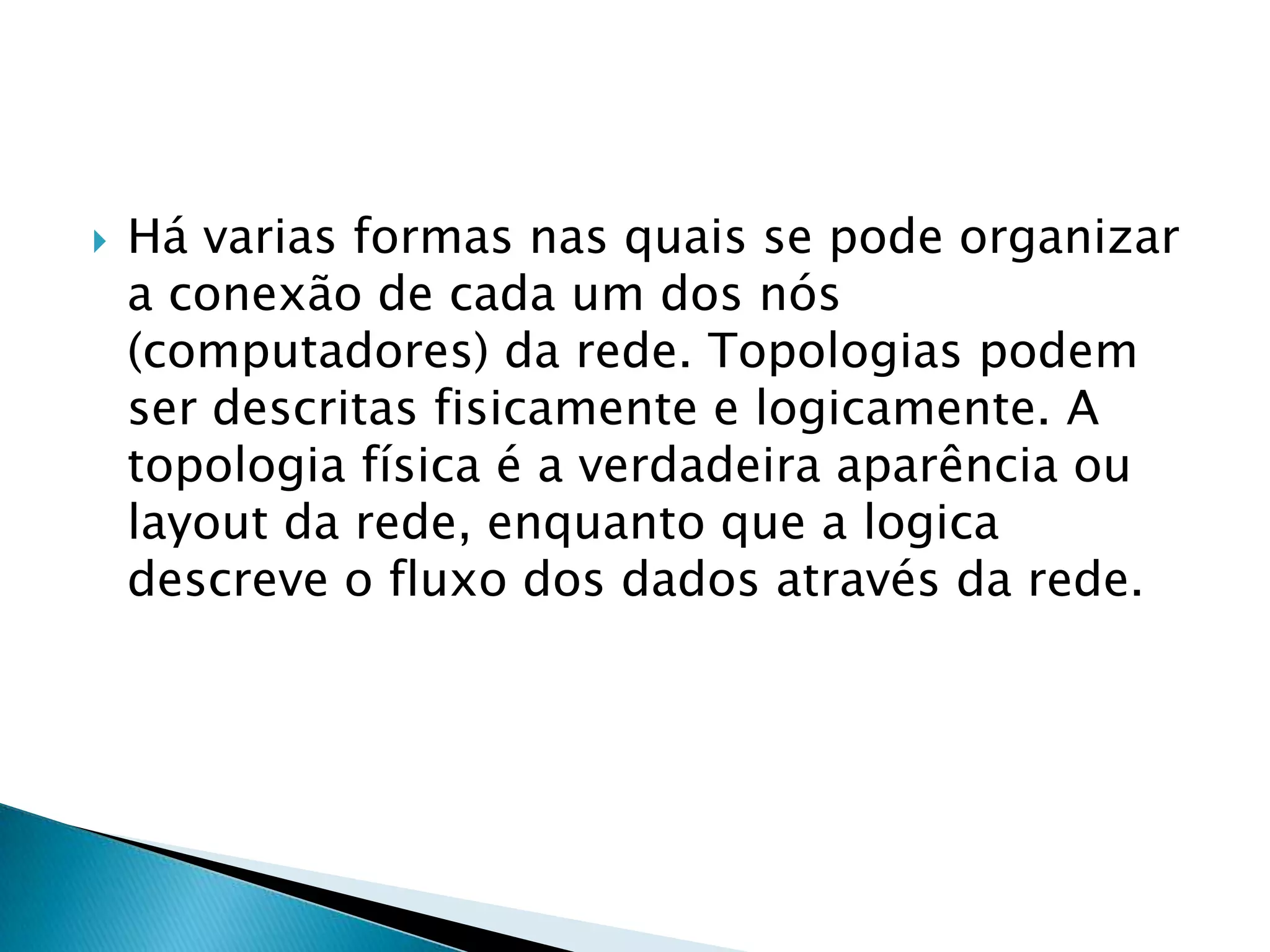

   Há varias formas nas quais se pode organizar
    a conexão de cada um dos nós
    (computadores) da rede. Topologias podem
    ser descritas fisicamente e logicamente. A
    topologia física é a verdadeira aparência ou
    layout da rede, enquanto que a logica
    descreve o fluxo dos dados através da rede.

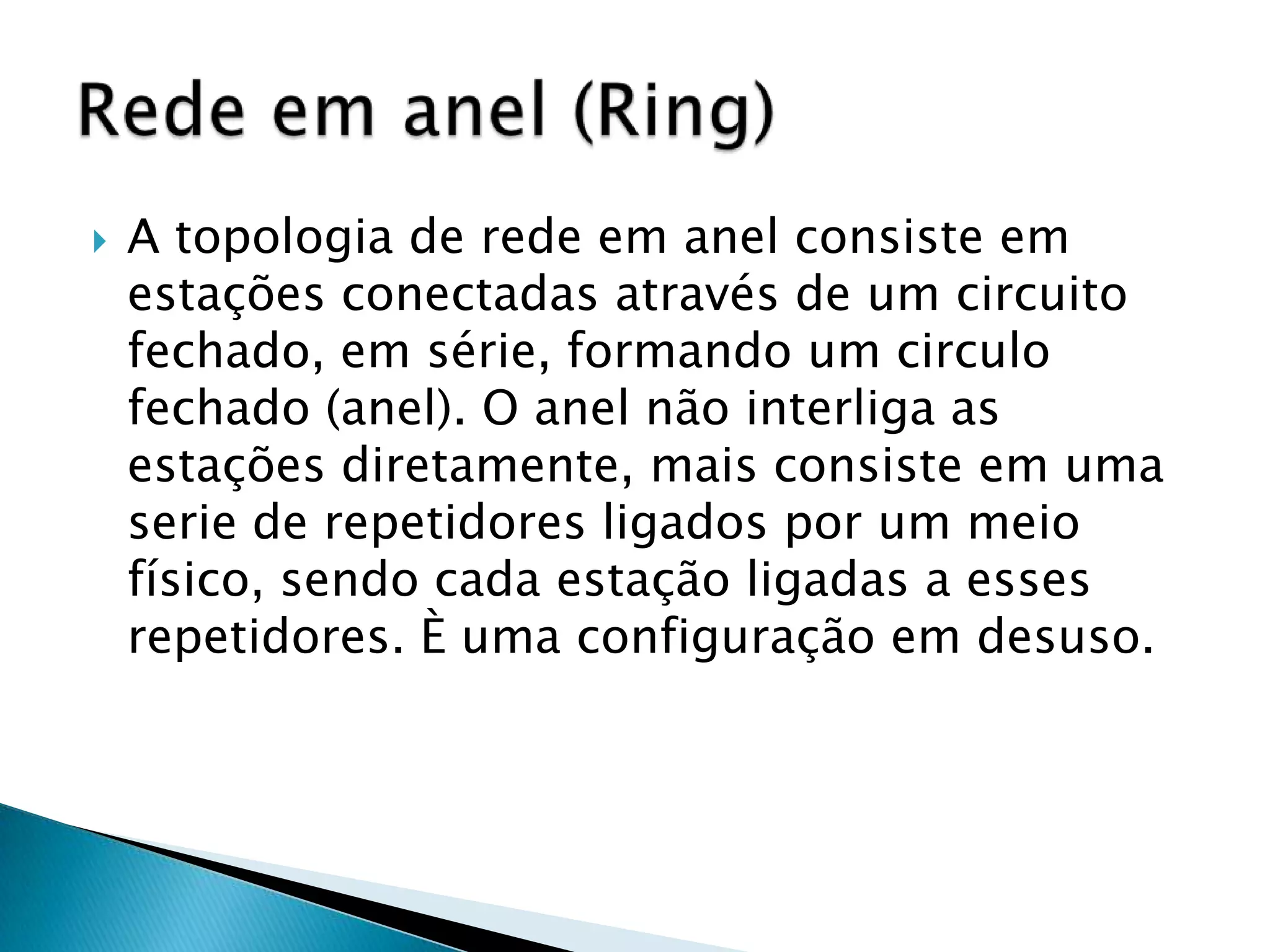

   A topologia de rede em anel consiste em
    estações conectadas através de um circuito
    fechado, em série, formando um circulo
    fechado (anel). O anel não interliga as
    estações diretamente, mais consiste em uma
    serie de repetidores ligados por um meio
    físico, sendo cada estação ligadas a esses
    repetidores. È uma configuração em desuso.
Conceito e estruturas de redes...

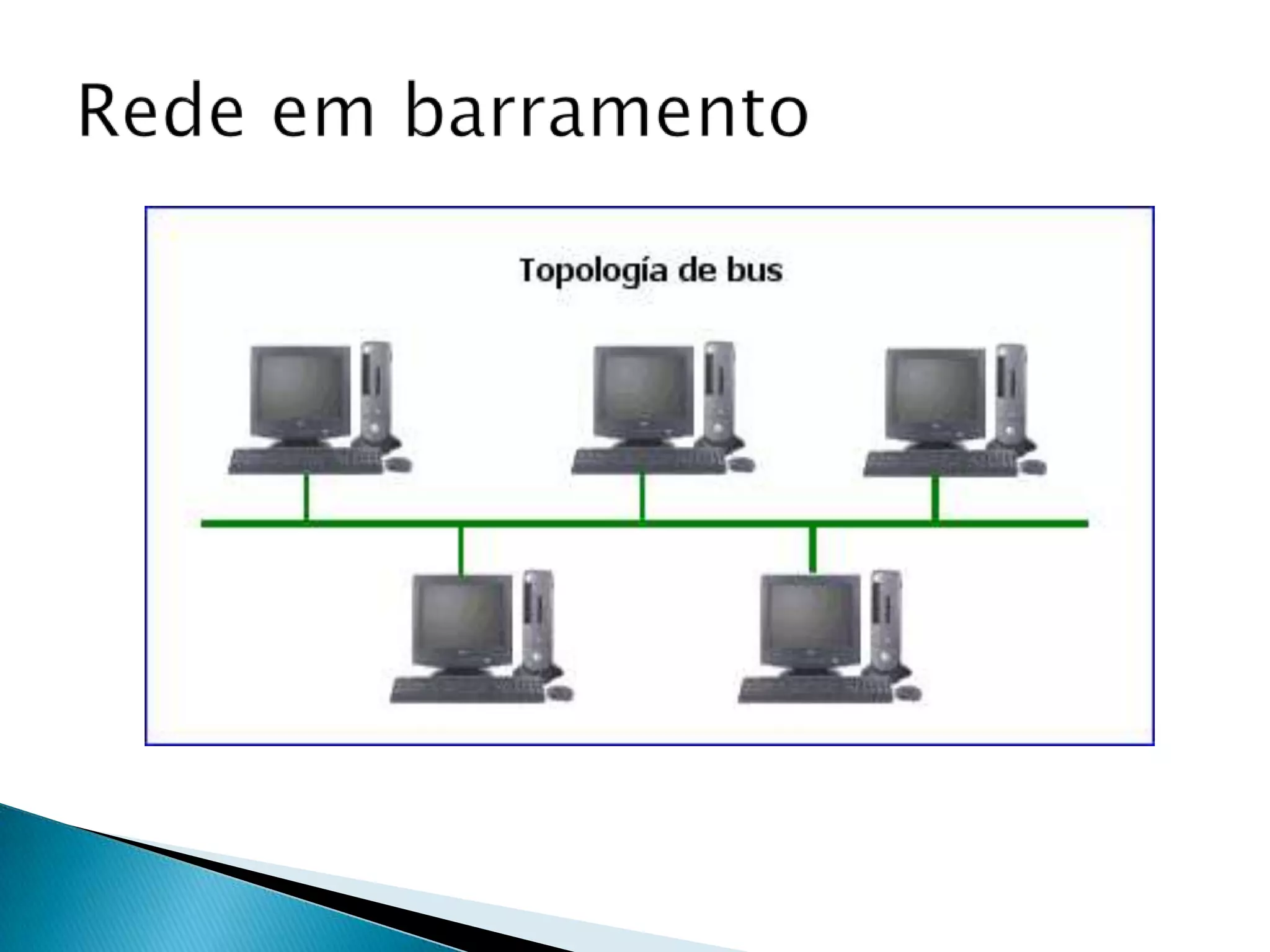

   Rede em barramento é uma topologia de rede em
    que todos os computadores são ligados em um
    mesmo barramento físico de dados. Apesar de os
    dados não passarem por dentro de cada um dos nós,
    apenas uma máquina pode “escrever” no barramento
    num dado momento. Todas as outras “escutam” e
    recolhem para si os dados destinados a elas. Quando
    um computador estiver a transmitir um sinal, toda a
    rede fica ocupada e se outro computador tentar enviar
    outro sinal ao mesmo tempo, ocorre uma colisão e é
    preciso reiniciar a transmissão.
Conceito e estruturas de redes...

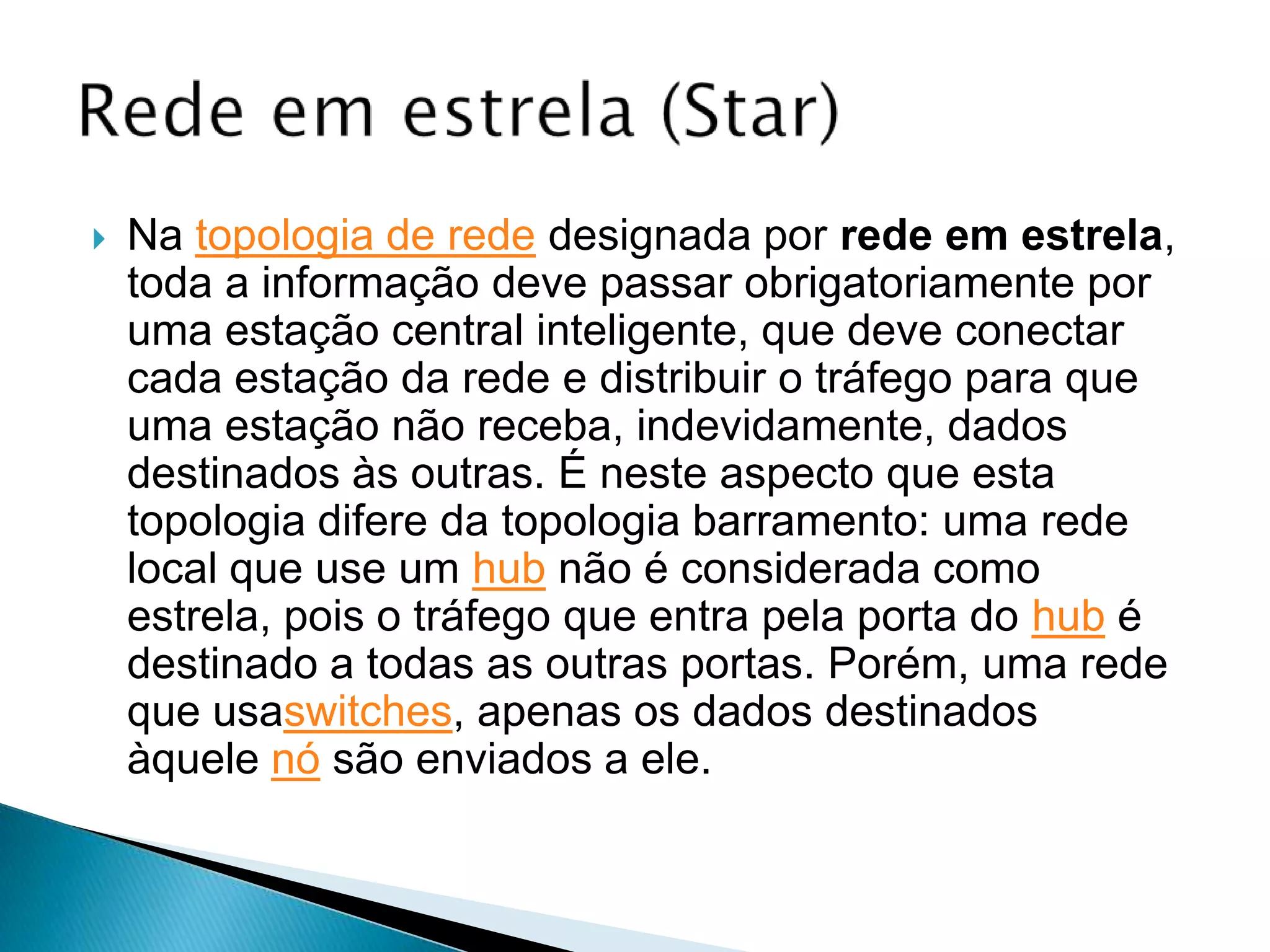

   Na topologia de rede designada por rede em estrela,
    toda a informação deve passar obrigatoriamente por
    uma estação central inteligente, que deve conectar
    cada estação da rede e distribuir o tráfego para que
    uma estação não receba, indevidamente, dados
    destinados às outras. É neste aspecto que esta
    topologia difere da topologia barramento: uma rede
    local que use um hub não é considerada como
    estrela, pois o tráfego que entra pela porta do hub é
    destinado a todas as outras portas. Porém, uma rede
    que usa switches, apenas os dados destinados
    àquele nó são enviados a ele.
   Na topologia de rede designada por rede em estrela,
    toda a informação deve passar obrigatoriamente por
    uma estação central inteligente, que deve conectar
    cada estação da rede e distribuir o tráfego para que
    uma estação não receba, indevidamente, dados
    destinados às outras. É neste aspecto que esta
    topologia difere da topologia barramento: uma rede
    local que use um hub não é considerada como
    estrela, pois o tráfego que entra pela porta do hub é
    destinado a todas as outras portas. Porém, uma rede
    que usaswitches, apenas os dados destinados
    àquele nó são enviados a ele.
Conceito e estruturas de redes...
   Rede mesh ou rede de malha, é uma alternativa de
    protocolo ao padrão 802.11 para diretrizes de tráfego
    de dados e voz além das redes a cabo ou infra-
    estrutura wireless.
   Uma rede de infraestrutura é composta de APs (Access
    point=Ponto de acesso) e clientes, os quais
    necessariamente devem utilizar aquele AP para trafegarem
    em uma rede. Uma rede mesh é composta de
    váriosnós/roteadores, que passam a se comportar como
    uma única e grande rede, possibilitando que o cliente se
    conecte em qualquer um destes nós. Os nós têm a função
    de repetidores e cada nó está conectado a um ou mais dos
    outros nós. Desta maneira é possível transmitir mensagens
    de um nó a outro por diferentes caminhos.
Conceito e estruturas de redes...
   A rede em ponto-a-ponto tem como
    característica a disposição em série dos
    equipamentos, fazendo com que os dados
    passem por todas as estações que estiverem
    conectadas, mas apenas a receptora poderá
    reconhecê-los.
Conceito e estruturas de redes...
Conceito e estruturas de redes...
   Storage Area Network
    (área de
    armaznamento de
    rede) ou SAN é uma
    rede projetada para
    agrupar dispositivos de
    armazenamento de
    computador. Os SANS
    são mais comuns nos
    armazenamentos de
    grande porte.
   Uma LAN consiste na interconexão entre vários
    computadores e periféricos que abrangem um
    ambiente de poucos quilômetros.

   Uma LAN está normalmente conectada graças a
    cabos de rede RJ45, mas com o auge da
    tecnologia WiFi, é cada vez mais comum ver LANs
    sem fios.

   As LAN são usadas nos ambientes de trabalho
    para poder comunicar-se com outros usuários da
    LAN e compartilhar documentação. Melhorando
    deste modo a eficiência da companhia.
Conceito e estruturas de redes...

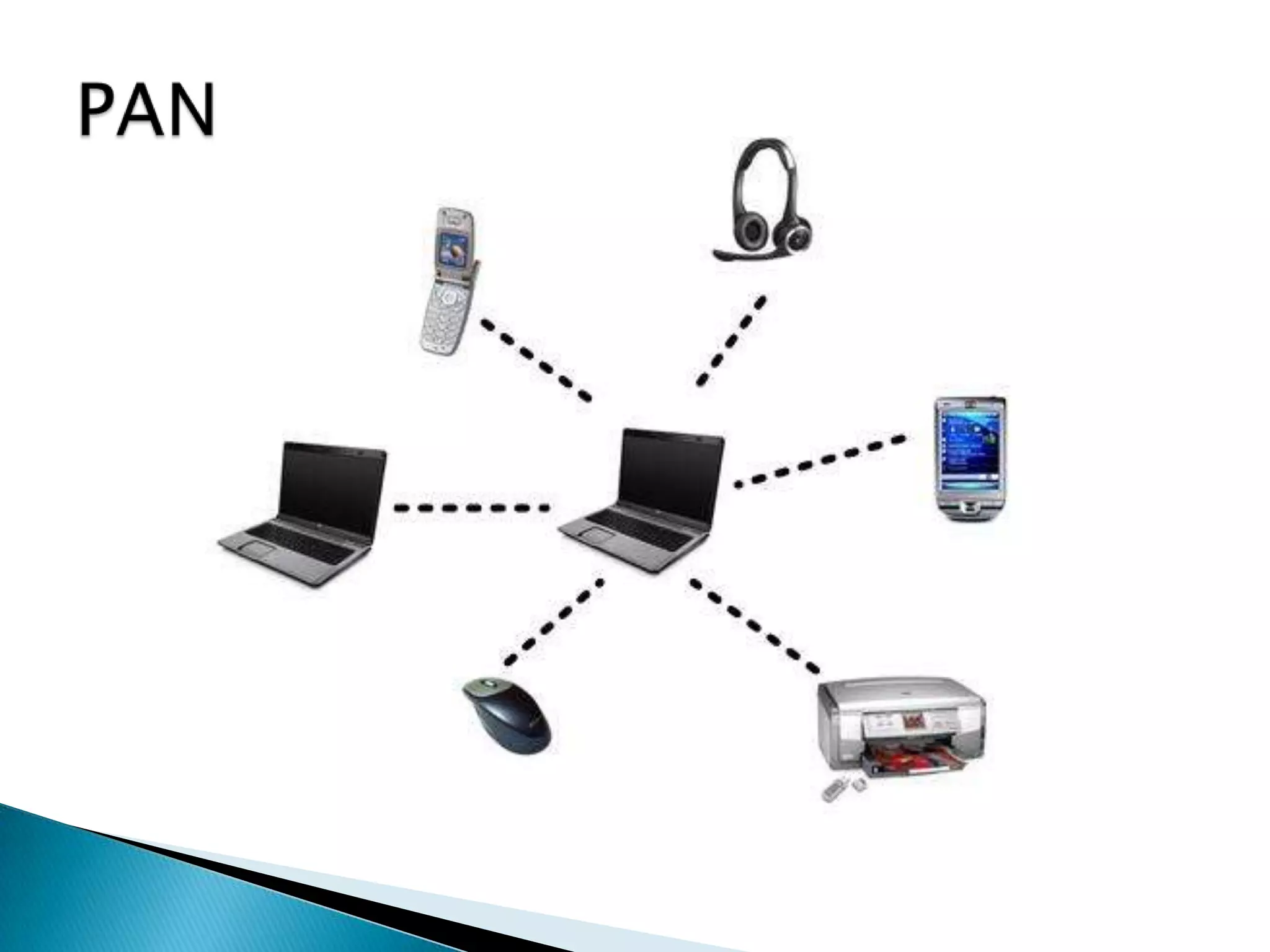

   Rede de área pessoal, tradução de Personal
    Area Network (ou PAN), é uma tecnologia de
    rede formada por nós (dispositivos
    conectados à rede) muito próximos uns dos
    outros (geralmente não mais de uma dezena
    de metros). Por exemplo, um computador
    portátil conectando-se a um outro e este a
    uma impressora.
   São exemplos de PAN as redes do
    tipo Bluetooth e UWB.
Conceito e estruturas de redes...
   Rede de Área Metropolitana (Metropolitan Area Network),
    também conhecida como MAN, é o nome dado às redes
    que ocupam o perímetro de uma cidade. São mais rápidas
    e permitem que empresas com filiais em bairros diferentes
    se conectem entre si.
   A partir do momento que a internet atraiu uma audiência
    de massa, as operadoras de redes de TV a cabo,
    começaram a perceber que, com algumas mudanças no
    sistema, elas poderiam oferecer serviços da Internet de
    mão dupla em partes não utilizadas do espectro. A
    televisão a cabo não é a única MAN. Os desenvolvimentos
    mais recentes para acesso à internet de alta velocidade
    sem fio resultaram em outra MAN, que foi padronizada
    como IEEE 802.16.
Conceito e estruturas de redes...
   A Wide Area Network (WAN), Rede de área
    alargada ou Rede de longa distância, também
    conhecida como Rede geograficamente
    distribuída, é uma rede de computadores que
    abrange uma grande área geográfica, com
    frequência um país ou continente. Difere,
    assim, das PAN, das LAN e das MAN.
Conceito e estruturas de redes...
