1. Escola de Engenharia de Piracicaba
Administração
Sistema de Comunicação de Dados
Aula 5 - Redes de Computadores –
Parte 2
Alberto Martins Júnior
Flávio I. Callegari

2. 2

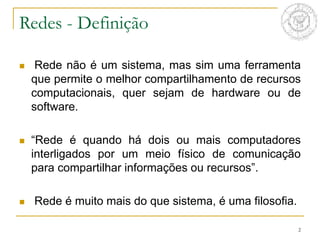

Redes - Definição
 Rede não é um sistema, mas sim uma ferramenta
que permite o melhor compartilhamento de recursos
computacionais, quer sejam de hardware ou de
software.
 “Rede é quando há dois ou mais computadores
interligados por um meio físico de comunicação
para compartilhar informações ou recursos”.
 Rede é muito mais do que sistema, é uma filosofia.

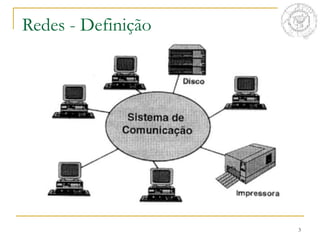

3. 3
Redes - Definição

4. 4
 Características
 As redes locais surgiram para viabilizar a
troca e o compartilhamento de informações e
dispositivos periféricos (recursos de
hardware e software), preservando a
independência das várias estações de
processamento e permitindo a integração em
ambientes de trabalho cooperativo.
Redes - Definição

5. 5
Redes - Tipos
Definições mais usadas atualmente:
 LAN - (Local Area Network)
 WAN - (Wide Area Network)
Outras definições menos usadas:
 MAN - (Metropolitan Area Network)
 GAN - (Global Area Network)

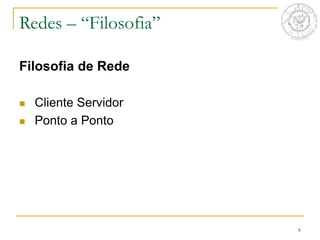

6. 6
Redes – “Filosofia”
Filosofia de Rede
 Cliente Servidor
 Ponto a Ponto

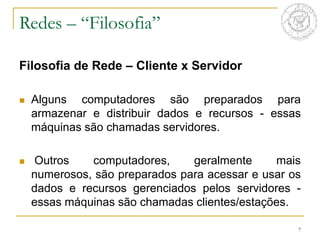

7. 7
Filosofia de Rede – Cliente x Servidor
 Alguns computadores são preparados para
armazenar e distribuir dados e recursos - essas
máquinas são chamadas servidores.
 Outros computadores, geralmente mais
numerosos, são preparados para acessar e usar os
dados e recursos gerenciados pelos servidores -
essas máquinas são chamadas clientes/estações.
Redes – “Filosofia”

8. 8

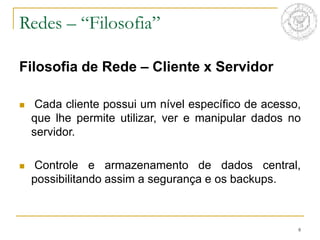

Filosofia de Rede – Cliente x Servidor
 Cada cliente possui um nível específico de acesso,
que lhe permite utilizar, ver e manipular dados no
servidor.
 Controle e armazenamento de dados central,
possibilitando assim a segurança e os backups.
Redes – “Filosofia”

9. 9

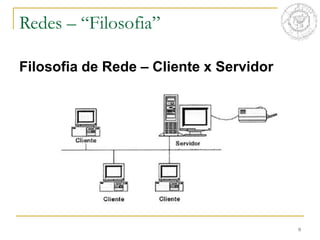

Filosofia de Rede – Cliente x Servidor
Redes – “Filosofia”

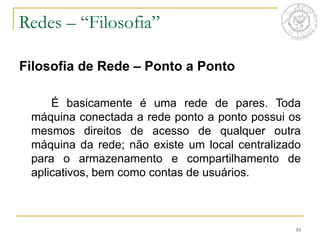

10. 10
Filosofia de Rede – Ponto a Ponto
É basicamente é uma rede de pares. Toda
máquina conectada a rede ponto a ponto possui os
mesmos direitos de acesso de qualquer outra
máquina da rede; não existe um local centralizado
para o armazenamento e compartilhamento de
aplicativos, bem como contas de usuários.
Redes – “Filosofia”

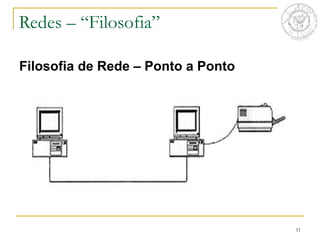

11. 11
Filosofia de Rede – Ponto a Ponto
Redes – “Filosofia”

12. 12

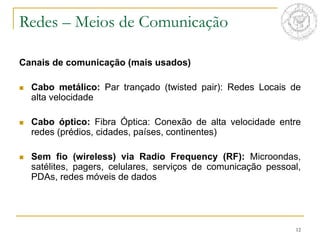

Redes – Meios de Comunicação
Canais de comunicação (mais usados)
 Cabo metálico: Par trançado (twisted pair): Redes Locais de
alta velocidade
 Cabo óptico: Fibra Óptica: Conexão de alta velocidade entre
redes (prédios, cidades, países, continentes)
 Sem fio (wireless) via Radio Frequency (RF): Microondas,
satélites, pagers, celulares, serviços de comunicação pessoal,
PDAs, redes móveis de dados

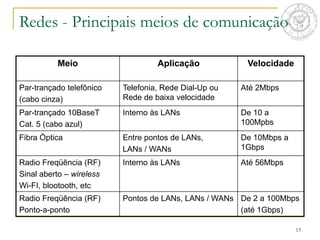

13. 13
Redes - Principais meios de comunicação
Meio Aplicação Velocidade
Par-trançado telefônico
(cabo cinza)
Telefonia, Rede Dial-Up ou
Rede de baixa velocidade
Até 2Mbps
Par-trançado 10BaseT
Cat. 5 (cabo azul)
Interno às LANs De 10 a
100Mpbs
Fibra Óptica Entre pontos de LANs,
LANs / WANs
De 10Mbps a
1Gbps
Radio Freqüência (RF)
Sinal aberto – wireless
Wi-FI, blootooth, etc
Interno às LANs Até 56Mbps
Radio Freqüência (RF)
Ponto-a-ponto
Pontos de LANs, LANs / WANs De 2 a 100Mbps
(até 1Gbps)

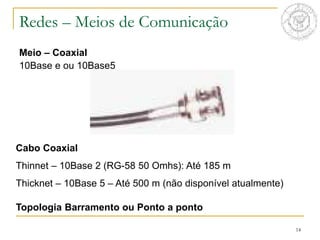

14. 14
Meio – Coaxial
10Base e ou 10Base5
Redes – Meios de Comunicação
Cabo Coaxial
Thinnet – 10Base 2 (RG-58 50 Omhs): Até 185 m
Thicknet – 10Base 5 – Até 500 m (não disponível atualmente)
Topologia Barramento ou Ponto a ponto

15. 15

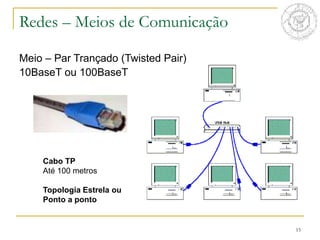

Meio – Par Trançado (Twisted Pair)
10BaseT ou 100BaseT
Redes – Meios de Comunicação
Cabo TP
Até 100 metros
Topologia Estrela ou
Ponto a ponto

16. 16

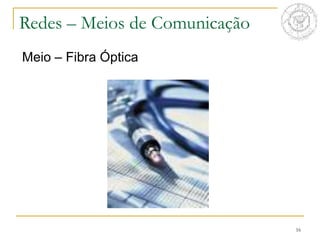

Meio – Fibra Óptica
Redes – Meios de Comunicação

17. 17

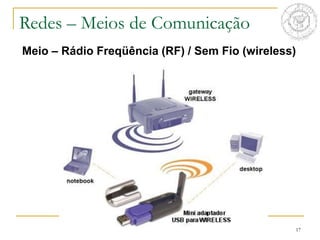

Meio – Rádio Freqüência (RF) / Sem Fio (wireless)
Redes – Meios de Comunicação

18. 18

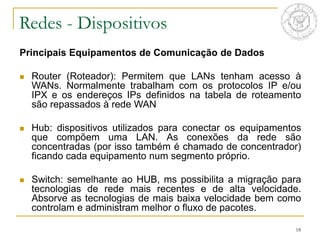

Redes - Dispositivos
Principais Equipamentos de Comunicação de Dados
 Router (Roteador): Permitem que LANs tenham acesso à
WANs. Normalmente trabalham com os protocolos IP e/ou
IPX e os endereços IPs definidos na tabela de roteamento
são repassados à rede WAN
 Hub: dispositivos utilizados para conectar os equipamentos
que compõem uma LAN. As conexões da rede são
concentradas (por isso também é chamado de concentrador)
ficando cada equipamento num segmento próprio.
 Switch: semelhante ao HUB, ms possibilita a migração para
tecnologias de rede mais recentes e de alta velocidade.
Absorve as tecnologias de mais baixa velocidade bem como
controlam e administram melhor o fluxo de pacotes.

19. 19

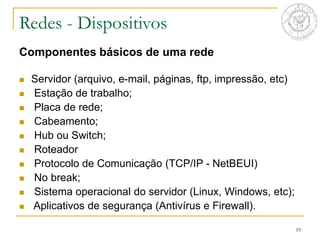

Componentes básicos de uma rede
 Servidor (arquivo, e-mail, páginas, ftp, impressão, etc)
 Estação de trabalho;
 Placa de rede;
 Cabeamento;
 Hub ou Switch;
 Roteador
 Protocolo de Comunicação (TCP/IP - NetBEUI)
 No break;
 Sistema operacional do servidor (Linux, Windows, etc);
 Aplicativos de segurança (Antivírus e Firewall).
Redes - Dispositivos

20. 20

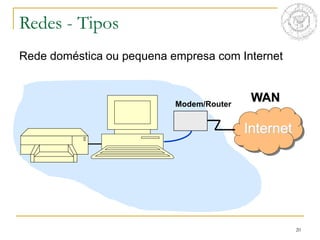

Redes - Tipos
Rede doméstica ou pequena empresa com Internet
Internet
WAN
Modem/Router

21. 21

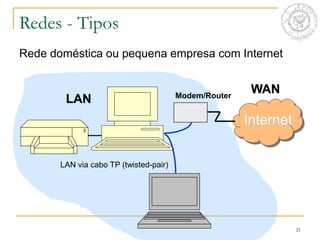

Redes - Tipos
Rede doméstica ou pequena empresa com Internet
Internet
WAN
Modem/Router
LAN via cabo TP (twisted-pair)
LAN

22. 22

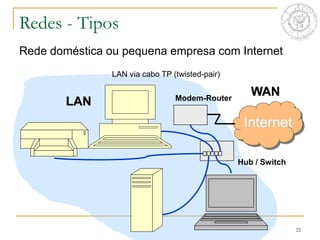

Redes - Tipos
Rede doméstica ou pequena empresa com Internet
Internet
WAN
Modem-Router
LAN via cabo TP (twisted-pair)
Hub / Switch
LAN

23. 23

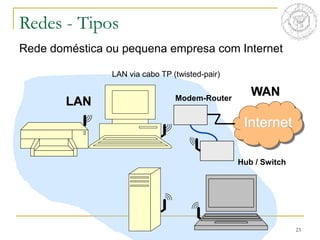

Redes - Tipos
Rede doméstica ou pequena empresa com Internet
Internet
WAN
Modem-Router
LAN via cabo TP (twisted-pair)
Hub / Switch
LAN

24. 24

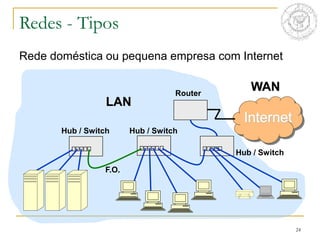

Redes - Tipos
Rede doméstica ou pequena empresa com Internet
LAN
Internet
WAN
Router
Hub / Switch
Hub / Switch
Hub / Switch
F.O.

25. 25
Redes - Exercícios
Como criar uma rede ponto a ponto no Windows?
1- Ter a infra-estrutura montada, computadores interligados por um meio físico
de comunicação e o drive da placa de rede instalada;
2- Instalar um protocolo de comunicação (NetBEUI e/ou TCP/IP)
3- Instalar o Cliente para redes Microsoft;
4- Instalar o serviço de Compartilhamento de arquivos e impressoras para
redes Microsoft
Obs.: o item 2, 3 e 4 é feito pressionando o botão direito do mouse sobre Meus
locais de redes, propriedades, botão direito sobre a placa de rede, botão
direito propriedade – instalar.
5- Em meu computador – propriedades configure o mesmo grupo para todos
os computadores que fazem parte da rede. Cada computador deve ter um
nome diferente.

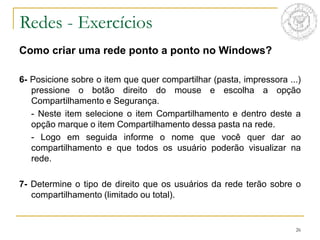

26. 26
Redes - Exercícios
Como criar uma rede ponto a ponto no Windows?
6- Posicione sobre o item que quer compartilhar (pasta, impressora ...)
pressione o botão direito do mouse e escolha a opção
Compartilhamento e Segurança.
- Neste item selecione o item Compartilhamento e dentro deste a
opção marque o item Compartilhamento dessa pasta na rede.
- Logo em seguida informe o nome que você quer dar ao
compartilhamento e que todos os usuário poderão visualizar na
rede.
7- Determine o tipo de direito que os usuários da rede terão sobre o
compartilhamento (limitado ou total).

27. 27

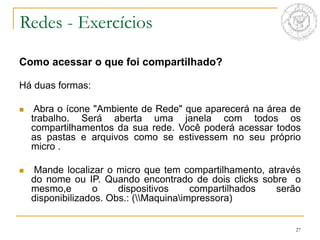

Como acessar o que foi compartilhado?
Há duas formas:
 Abra o ícone "Ambiente de Rede" que aparecerá na área de
trabalho. Será aberta uma janela com todos os
compartilhamentos da sua rede. Você poderá acessar todos
as pastas e arquivos como se estivessem no seu próprio
micro .
 Mande localizar o micro que tem compartilhamento, através
do nome ou IP. Quando encontrado de dois clicks sobre o
mesmo,e o dispositivos compartilhados serão
disponibilizados. Obs.: (Maquinaimpressora)
Redes - Exercícios
