1. RECONHECENDO O RISCO
Lídia Keiko Tominaga
Instituto Geológico – SMA/SP
Seminário Construindo Cidades Resilientes
10out2013
Diagnóstico
Planejamento e
Ordenamento
Territorial
Monitoramento
e Fiscalização
Redução, Mitiga
ção e
Erradicação
Capacitação, Trei
namento e
Disseminação

2. CLASSIFICAÇÃO E CODIFICAÇÃO BRASILEIRA DE DESASTRES (COBRADE)
Categoria Natural

3. 2012 - Furacão Sandy
noticias.uol.com.br
2013 - Moore, USA
domtotal.com.br
2013 - Furacão Bárbara, México
noticias.uol.com.br

4. fontefm.redefonte.com
Sichuam, 2013
Info.abril.com.br

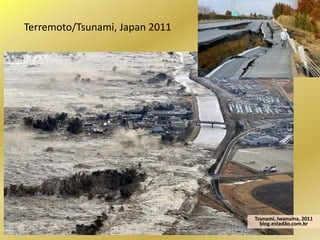

5. Terremoto/Tsunami, Japan 2011
Tsunami, Iwanuma, 2011
blog.estadão.com.br

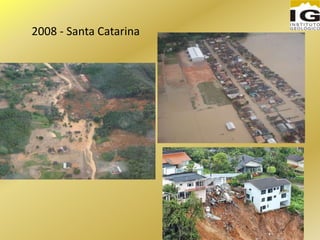

6. 2008 - Santa Catarina

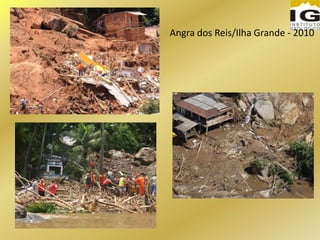

7. Angra dos Reis/Ilha Grande - 2010

8. Niterói, RJ - 2010

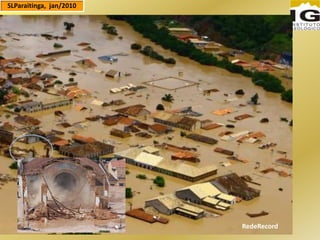

9. RedeRecord
SLParaitinga, jan/2010

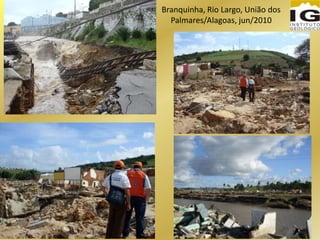

10. Branquinha, Rio Largo, União dos
Palmares/Alagoas, jun/2010

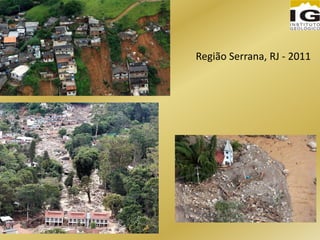

11. Região Serrana, RJ - 2011

12. notícias uol
zerohora.clicrbs.com.br

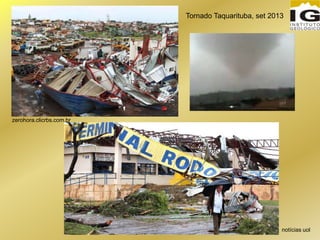

Tornado Taquarituba, set 2013

13. São o resultado de eventos físicos adversos (fenômenos
naturais) que causam grandes impactos na sociedade, gerando
uma situação de perigo a pessoas e bens (Tobin e Montz 1997).

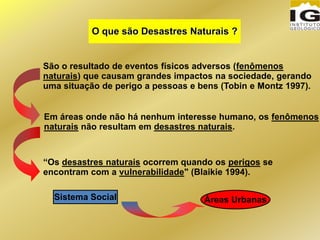

O que são Desastres Naturais ?
Em áreas onde não há nenhum interesse humano, os fenômenos
naturais não resultam em desastres naturais.
“Os desastres naturais ocorrem quando os perigos se
encontram com a vulnerabilidade" (Blaikie 1994).
Áreas UrbanasSistema Social

14. Risco
é a possibilidade de se ter consequências
prejudiciais ou danosas em função de perigos
naturais ou induzidos pelo homem

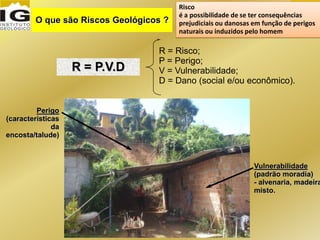

O que são Riscos Geológicos ?
R = P.V.D
R = Risco;
P = Perigo;
V = Vulnerabilidade;
D = Dano (social e/ou econômico).
Vulnerabilidade
(padrão moradia)
- alvenaria, madeira
misto.
Perigo
(características
da
encosta/talude)

15. Grupo Geológico
Movimento de Massa
 Escorregamentos ou Deslizamentos
 Corridas de massa
 Quedas e rolamentos de blocos de rochas
 Rastejos
Perigo!!
COBRADE

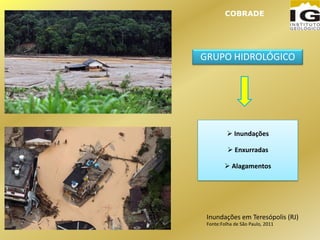

16. GRUPO HIDROLÓGICO
 Inundações
 Enxurradas
 Alagamentos
COBRADE
Inundações em Teresópolis (RJ)
Fonte:Folha de São Paulo, 2011

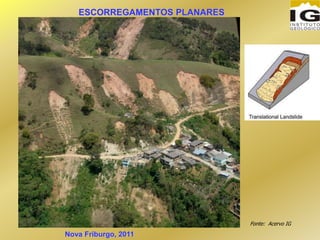

17. ESCORREGAMENTOS PLANARES
Fonte: Acervo IG
Nova Friburgo, 2011

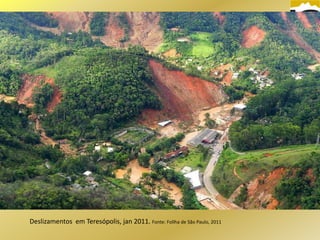

18. Deslizamentos em Teresópolis, jan 2011. Fonte: Follha de São Paulo, 2011

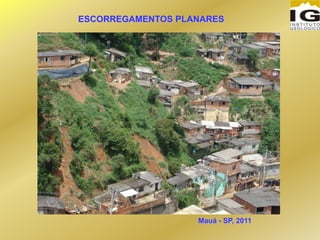

19. ESCORREGAMENTOS PLANARES
Mauá - SP, 2011

20. ESCORREGAMENTOS CIRCULARES/ROTACIONAIS
Fonte: Acervo IG e USGS
Jaraguá do Sul – SC - 2008

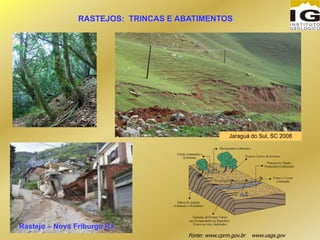

21. RASTEJOS: TRINCAS E ABATIMENTOS
Fonte: www.cprm.gov.br www.usgs.gov
Rastejo – Nova Friburgo RJ
Jaraguá do Sul, SC 2008

22. Jaraguá do Sul, SC 2008

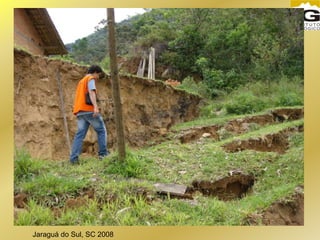

23. Jaraguá do Sul, SC 2008

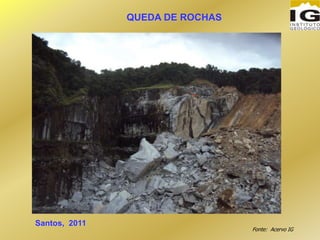

24. QUEDA DE ROCHAS
Fonte: Acervo IG
Santos, 2011

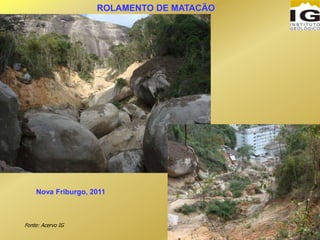

25. ROLAMENTO DE MATACÃO
Fonte: Acervo IG
Nova Friburgo, 2011

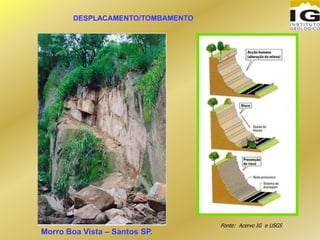

26. DESPLACAMENTO/TOMBAMENTO
Morro Boa Vista – Santos SP.
Fonte: Acervo IG e USGS

27. CORRIDAS
Fonte: Acervo IG , ABMS e USGS
Santa Catarina – 2008
Nova Friburgo, 2011

28. Desastres e Acidentes Históricos
Fotos: Arquivo Agência Estado - AE
Caraguatatuba 1967
Fonte: Saulo Gil – Imprensa Livre
- chuvas contínuas - 900 mm total mensal
- 535 mm de total deflagrador.
- 760 escorregamentos.
- 400 casas desapareceram;
- 120 mortes *;

29. PROCESSOS DE MOVIMENTOS DE MASSA MAIS COMUNS E
QUE CAUSAM MAIOR NÚMERO DE VÍTIMAS
ESCORREGAMENTOS PLANARES EM SOLO
ENVOLVENDO: CORTES E ATERROS
Fonte: Ministério das Cidades

30. Fonte: Mineropar , 1998 e Acervo IG
São Sebastião, SP – 2009

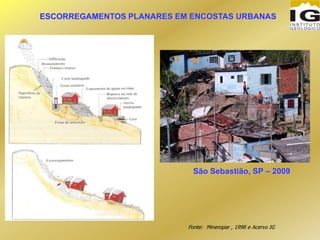

ESCORREGAMENTOS PLANARES EM ENCOSTAS URBANAS

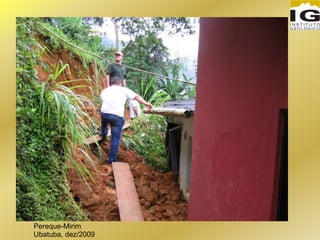

31. Pereque-Mirim
Ubatuba, dez/2009

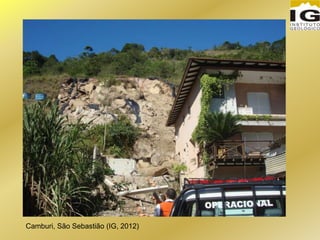

32. Camburi, São Sebastião (IG, 2012)

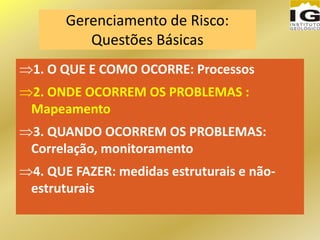

33. Gerenciamento de Risco:
Questões Básicas
1. O QUE E COMO OCORRE: Processos
2. ONDE OCORREM OS PROBLEMAS :
Mapeamento
3. QUANDO OCORREM OS PROBLEMAS:
Correlação, monitoramento
4. QUE FAZER: medidas estruturais e não-
estruturais

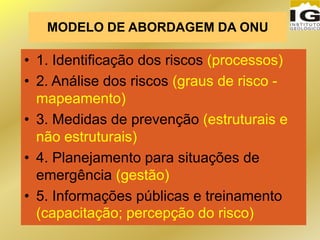

34. MODELO DE ABORDAGEM DA ONU
• 1. Identificação dos riscos (processos)
• 2. Análise dos riscos (graus de risco -
mapeamento)
• 3. Medidas de prevenção (estruturais e
não estruturais)
• 4. Planejamento para situações de
emergência (gestão)
• 5. Informações públicas e treinamento
(capacitação; percepção do risco)

35. Diagnóstico
Planejamento e
Ordenamento
Territorial
Monitoramento e
Fiscalização
Redução, Mitigação
e Erradicação
Capacitação, Treina
mento e
Disseminação
- Conhecer o problema e avaliar seu
controle e evolução
- Evitar que o
problema
apareça ou
aumente
- Capacitar e treinar
agentes e
técnicos, e
disseminar
informação
-Evitar que as áreas
de risco se ampliem
e que ocorram
acidentes,
- minimizar danos
- Promover medidas
corretivas para
eliminar as
situações de risco e
reduzir as perdas

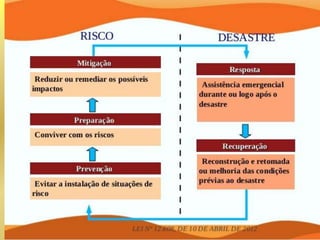

Diretrizes do PDN

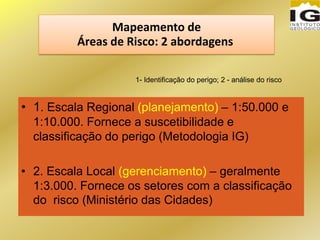

37. Mapeamento de
Áreas de Risco: 2 abordagens
• 1. Escala Regional (planejamento) – 1:50.000 e
1:10.000. Fornece a suscetibilidade e
classificação do perigo (Metodologia IG)
• 2. Escala Local (gerenciamento) – geralmente
1:3.000. Fornece os setores com a classificação
do risco (Ministério das Cidades)
1- Identificação do perigo; 2 - análise do risco

38. Declividade Classes de Perigo
Maior que 25° Perigo Muito Alto
maior que 17° e menor que 25° Perigo Alto
Menor que 3° Perigo Muito Baixo a Nulo
Maior que 3°e menor que 17°
IPEsc = 0,1(AM) + 0,3(DE) + 0,1(DD)+
0,1(DL) + 0,1 (EH) + 0,3(PI)
Perigo Baixo
Perigo Moderado
Perigo Alto
Perigo Muito Alto
Perigo
Amplitude (AM), Declividade (DE)
Densidade de Drenagem (DD)
Densidade de Lineamentos (DL)
Excedente Hídrico (EH)
Uso e Cobertura da Terra
Modelagem do Perigo de Escorregamento

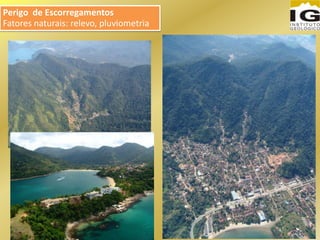

39. Perigo de Escorregamentos
Fatores naturais: relevo, pluviometria

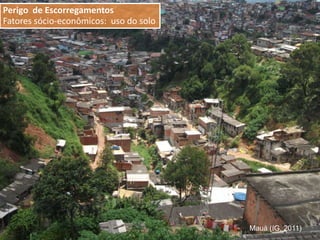

40. Mauá (IG, 2011)
Perigo de Escorregamentos
Fatores sócio-econômicos: uso do solo

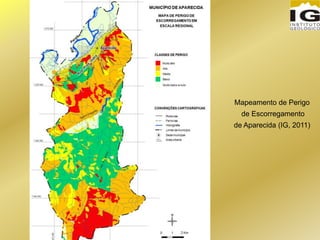

41. Mapeamento de Perigo
de Escorregamento
de Aparecida (IG, 2011)

42. Método de Mapeamento de Risco - escala local
Gerenciamento
Inventário de eventos
INVESTIGAÇÃO DE CAMPO
SETORES DE RISCO
Caracterização e Registro em fichas padronizadas
Delimitação em mapa/imagens/fotos de
sobrevoo
Qualificação do risco (grau de risco)
Estimativa das conseqüências com o
levantamento de moradias ameaçadas
Recomendações de medidas
de intervenção para
minimização do risco
Identificação dos processos geológico-
geotécnicos presentes ou potenciais na área
Caracterização geológico-
geotécnica das áreas de
risco
- Feições de instabilidade
Caracterização da
vulnerabilidade do
elemento em risco

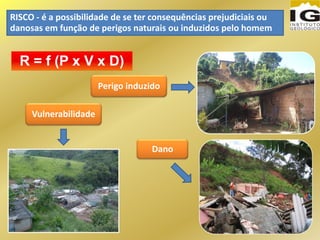

43. R = f (P x V x D)
RISCO - é a possibilidade de se ter consequências prejudiciais ou
danosas em função de perigos naturais ou induzidos pelo homem
Perigo induzido
Dano
Vulnerabilidade

44. Probabilidade de Ocorrência (Perigo):
É estimada a partir da identificação e análise de feições e
características do terreno indicadoras de maior ou menor
grau de suscetibilidade, combinadas a observações sobre
as formas de uso e ocupação do terreno.

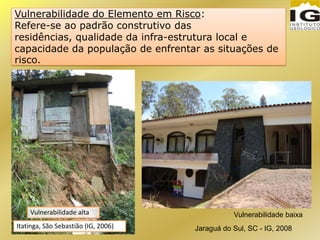

45. Vulnerabilidade do Elemento em Risco:
Refere-se ao padrão construtivo das
residências, qualidade da infra-estrutura local e
capacidade da população de enfrentar as situações de
risco.
Vulnerabilidade baixa
Jaraguá do Sul, SC - IG, 2008Itatinga, São Sebastião (IG, 2006)
Vulnerabilidade alta

46. Dano Potencial:
É estimado considerando-se o número de moradias e de
moradores (elementos em risco) potencialmente
sujeitos a serem afetados pela ocorrência de um
determinado tipo de fenômeno natural.

47. Graus de risco
Grau de Risco Simbologia
Muito Alto R4
Alto R3
Médio R2
Baixo R1
Baseado em Evidências de Instabilidade

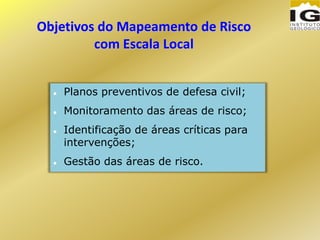

48. Objetivos do Mapeamento de Risco
com Escala Local
 Planos preventivos de defesa civil;
 Monitoramento das áreas de risco;
 Identificação de áreas críticas para
intervenções;
 Gestão das áreas de risco.

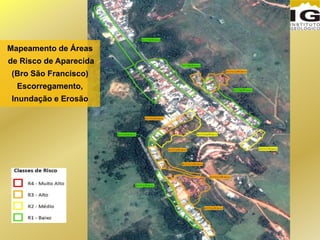

49. Mapeamento de Áreas
de Risco de Aparecida
(Bro São Francisco)
Escorregamento,
Inundação e Erosão

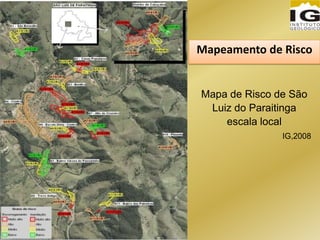

50. Mapa de Risco de São
Luiz do Paraitinga
escala local
IG,2008
Mapeamento de Risco

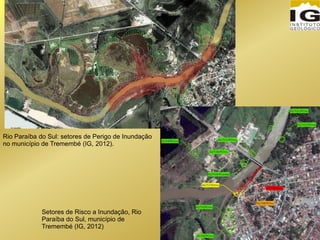

51. Rio Paraíba do Sul: setores de Perigo de Inundação
no município de Tremembé (IG, 2012).
Setores de Risco a Inundação, Rio
Paraíba do Sul, município de
Tremembé (IG, 2012)

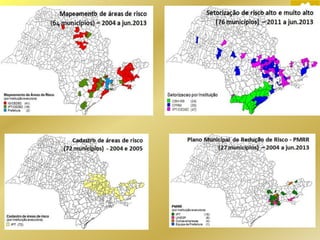

52. Instrumentos de identificação de risco no Estado
de São Paulo
Setorização de risco alto e muito alto (74)
Mapeamento de risco e PMRR (81)
Cadastro de áreas de risco (72)
Instrumentos de identificação de risco
total aprox. 230 municípios

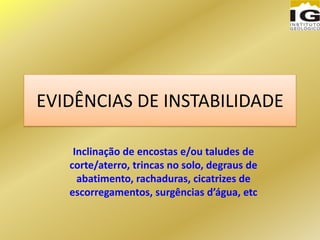

54. EVIDÊNCIAS DE INSTABILIDADE
Inclinação de encostas e/ou taludes de
corte/aterro, trincas no solo, degraus de
abatimento, rachaduras, cicatrizes de
escorregamentos, surgências d’água, etc

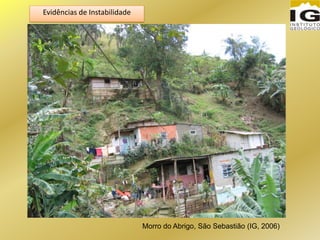

55. Morro do Abrigo, São Sebastião (IG, 2006)
Evidências de Instabilidade

56. Evidências de Instabilidade
São Sebastião (IG, 2006)

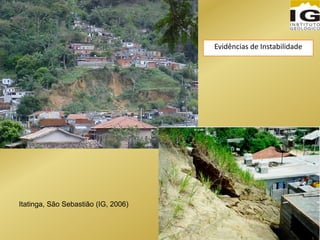

57. Itatinga, São Sebastião (IG, 2006)
Evidências de Instabilidade

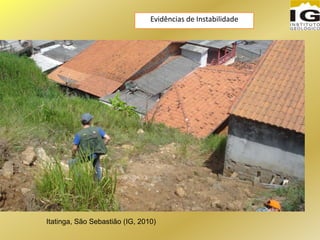

58. Itatinga, São Sebastião (IG, 2010)
Evidências de Instabilidade

59. Campo Limpo Pta, IG 2009
Juquehi, São Sebastião (IG, 2012)
Evidências de Instabilidade

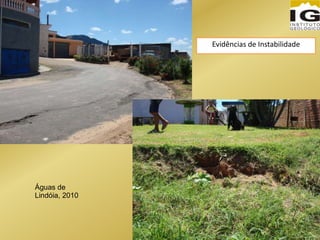

60. Águas de
Lindóia, 2010
Evidências de Instabilidade

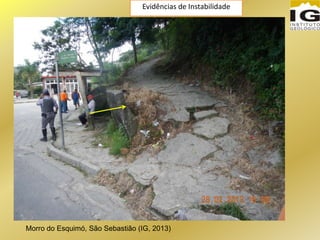

61. Morro do Esquimó, São Sebastião (IG, 2013)
Evidências de Instabilidade

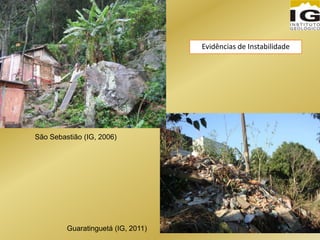

62. São Sebastião (IG, 2006)
Guaratinguetá (IG, 2011)
Evidências de Instabilidade

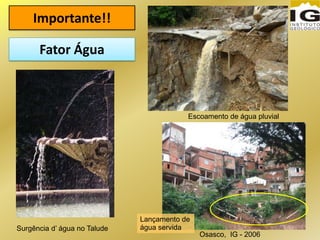

63. Importante!!
Surgência d’ água no Talude
Escoamento de água pluvial
Osasco, IG - 2006
Fator Água
Lançamento de
água servida
