Uma rede em topologia de estrela conecta cada computador individualmente a um hub ou switch central através de cabos. Isso fornece tolerância a falhas, facilita a instalação e monitoramento, embora utilize mais cabos e tenha um custo de instalação maior. Exemplos comuns incluem redes de sala de aula e call centers.

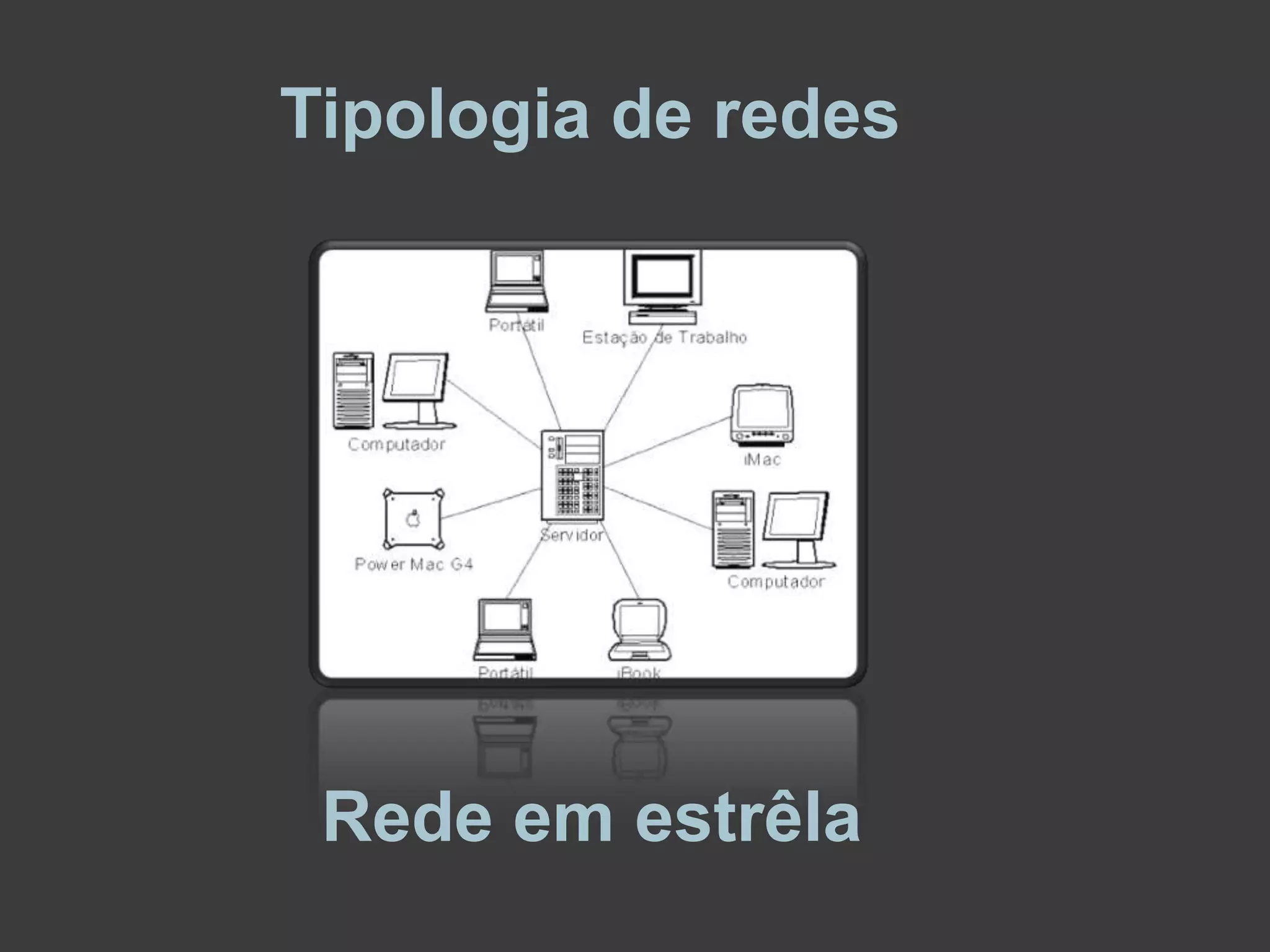

1. Tipologia de redesRede em estrêla

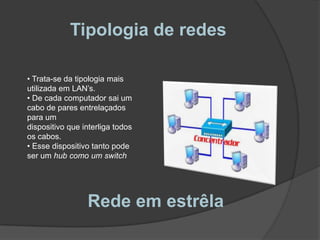

2. Tipologia de redes Trata-se da tipologia mais utilizada em LAN’s.

3. De cada computador sai um cabo de pares entrelaçados para umdispositivo que interliga todos os cabos. Esse dispositivo tanto pode ser um hub como um switchRede em estrêla

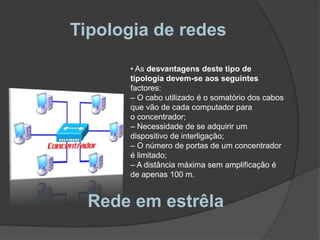

4. Tipologia de redes As desvantagens deste tipo de tipologia devem-se aos seguintesfactores:– O cabo utilizado é o somatório dos cabos que vão de cada computador parao concentrador;– Necessidade de se adquirir um dispositivo de interligação;– O número de portas de um concentrador é limitado;– A distância máxima sem amplificação é de apenas 100 m.Rede em estrêla

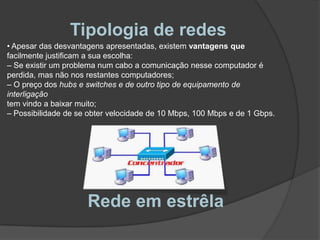

5. Tipologia de redes Apesar das desvantagens apresentadas, existem vantagens quefacilmente justificam a sua escolha:– Se existir um problema num cabo a comunicação nesse computador éperdida, mas não nos restantes computadores;– O preço dos hubs e switches e de outro tipo de equipamento de interligaçãotem vindo a baixar muito;– Possibilidade de se obter velocidade de 10 Mbps, 100 Mbps e de 1 Gbps.Rede em estrêla

6. Tipologia de redesExemplo 1 do uso de uma rede de tipologia estrêlaSala de aula(Workgroup)Rede em estrêla

7. Tipologia de redesExemplo 2 do uso de uma rede de tipologia estrêlaCallcenterRede em estrêla

8. Tipologia de redesPontos Positivos deste tipo de TipologiaMais tolerante a falhas, fácil de instalar e de monitorizar.Rede em estrêla

9. Tipologia de redesPontos Negativos deste tipo de TipologiaCusto de instalação mais elevado porque utiliza mais cabo.Rede em estrêla
