Ri l5 052

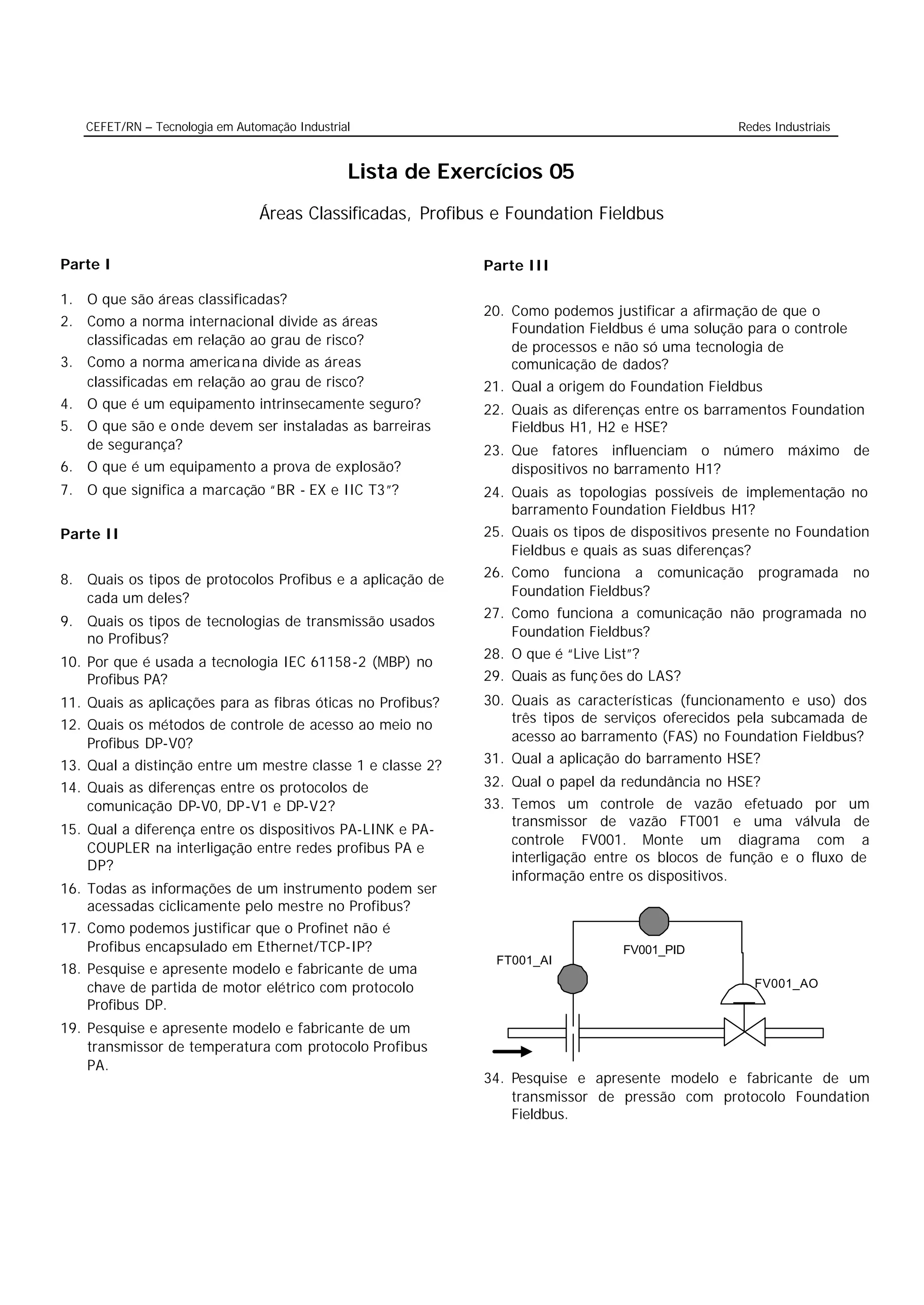

1. CEFET/RN – Tecnologia em Automação Industrial Redes Industriais
Lista de Exercícios 05
Áreas Classificadas, Profibus e Foundation Fieldbus
Parte I Parte III
1. O que são áreas classificadas?
20. Como podemos justificar a afirmação de que o
2. Como a norma internacional divide as áreas Foundation Fieldbus é uma solução para o controle
classificadas em relação ao grau de risco? de processos e não só uma tecnologia de
3. Como a norma america na divide as áreas comunicação de dados?
classificadas em relação ao grau de risco? 21. Qual a origem do Foundation Fieldbus
4. O que é um equipamento intrinsecamente seguro? 22. Quais as diferenças entre os barramentos Foundation
5. O que são e o nde devem ser instaladas as barreiras Fieldbus H1, H2 e HSE?
de segurança? 23. Que fatores influenciam o número máximo de
6. O que é um equipamento a prova de explosão? dispositivos no barramento H1?
7. O que significa a marcação “BR - EX e IIC T3”? 24. Quais as topologias possíveis de implementação no
barramento Foundation Fieldbus H1?
Parte II 25. Quais os tipos de dispositivos presente no Foundation
Fieldbus e quais as suas diferenças?
8. Quais os tipos de protocolos Profibus e a aplicação de 26. Como funciona a comunicação programada no
cada um deles? Foundation Fieldbus?
27. Como funciona a comunicação não programada no
9. Quais os tipos de tecnologias de transmissão usados
no Profibus? Foundation Fieldbus?
28. O que é “Live List”?
10. Por que é usada a tecnologia IEC 61158-2 (MBP) no
Profibus PA? 29. Quais as funç ões do LAS?
11. Quais as aplicações para as fibras óticas no Profibus? 30. Quais as características (funcionamento e uso) dos
12. Quais os métodos de controle de acesso ao meio no três tipos de serviços oferecidos pela subcamada de
Profibus DP-V0? acesso ao barramento (FAS) no Foundation Fieldbus?
13. Qual a distinção entre um mestre classe 1 e classe 2? 31. Qual a aplicação do barramento HSE?
14. Quais as diferenças entre os protocolos de 32. Qual o papel da redundância no HSE?
comunicação DP-V0, DP-V1 e DP-V2? 33. Temos um controle de vazão efetuado por um
transmissor de vazão FT001 e uma válvula de
15. Qual a diferença entre os dispositivos PA-LINK e PA-
controle FV001. Monte um diagrama com a
COUPLER na interligação entre redes profibus PA e
interligação entre os blocos de função e o fluxo de
DP?
informação entre os dispositivos.
16. Todas as informações de um instrumento podem ser
acessadas ciclicamente pelo mestre no Profibus?
17. Como podemos justificar que o Profinet não é
Profibus encapsulado em Ethernet/TCP-IP? FV001_PID
FT001_AI
18. Pesquise e apresente modelo e fabricante de uma
chave de partida de motor elétrico com protocolo FV001_AO
Profibus DP.
19. Pesquise e apresente modelo e fabricante de um
transmissor de temperatura com protocolo Profibus
PA.
34. Pesquise e apresente modelo e fabricante de um
transmissor de pressão com protocolo Foundation
Fieldbus.
