Radiografia-de-Tórax-em-Síntese-AS.pdf
1. 26.outubro.2015
2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
RADIOGRAFIA DE TÓRAX EM SÍNTESE
Ana Coutinho Santos
Serviço de Radiologia - Centro Hospitalar de Lisboa Ocidental, E.P.E.

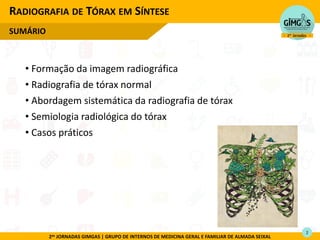

2. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Formação da imagem radiográfica
• Radiografia de tórax normal
• Abordagem sistemática da radiografia de tórax
• Semiologia radiológica do tórax
• Casos práticos
RADIOGRAFIA DE TÓRAX EM SÍNTESE
SUMÁRIO
2

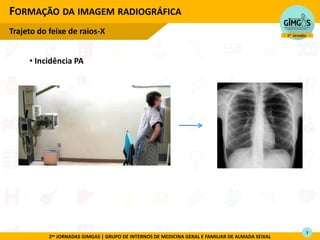

3. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
FORMAÇÃO DA IMAGEM RADIOGRÁFICA
Trajeto do feixe de raios-X
3
• Incidência PA
4. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

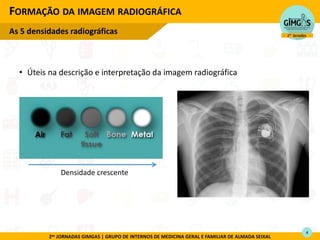

FORMAÇÃO DA IMAGEM RADIOGRÁFICA
As 5 densidades radiográficas
4
Densidade crescente
• Úteis na descrição e interpretação da imagem radiográfica

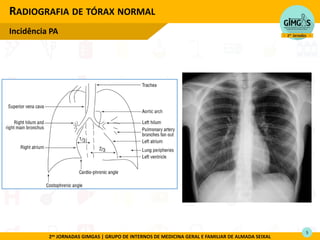

5. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
RADIOGRAFIA DE TÓRAX NORMAL
Incidência PA
5

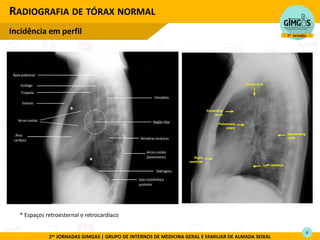

6. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
RADIOGRAFIA DE TÓRAX NORMAL
Incidência em perfil
6
*
*
* Espaços retroesternal e retrocardíaco
7. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
Abordagem
Sistemática da
Radiografia de Tórax
Do conceito à prática
7

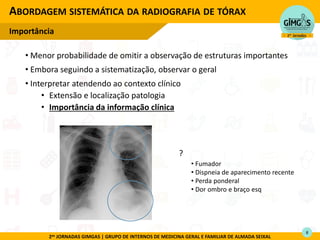

8. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Menor probabilidade de omitir a observação de estruturas importantes
• Embora seguindo a sistematização, observar o geral
• Interpretar atendendo ao contexto clínico
• Extensão e localização patologia
• Importância da informação clínica
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Importância
?
• Fumador
• Dispneia de aparecimento recente
• Perda ponderal
• Dor ombro e braço esq
8
9. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

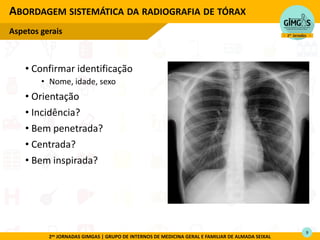

• Confirmar identificação
• Nome, idade, sexo
• Orientação
• Incidência?
• Bem penetrada?
• Centrada?
• Bem inspirada?
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Aspetos gerais
9
10. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

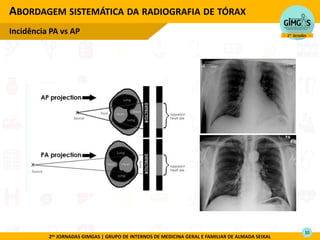

ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Incidência PA vs AP
10

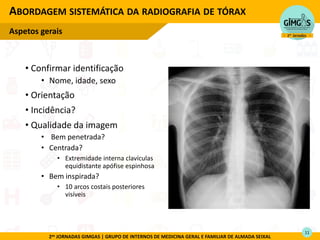

11. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Confirmar identificação
• Nome, idade, sexo
• Orientação
• Incidência?
• Qualidade da imagem
• Bem penetrada?
• Centrada?
• Extremidade interna clavículas
equidistante apófise espinhosa
• Bem inspirada?
• 10 arcos costais posteriores
visíveis
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Aspetos gerais
11
12. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
1. Parênquima pulmonar
2. Mediastino
3. Hilos
4. Contorno hemitórax
5. Áreas de revisão
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Etapas
12
13. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

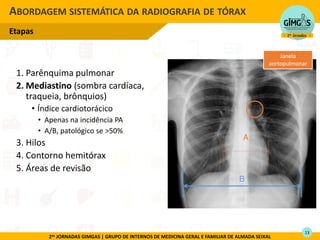

ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Etapas
A
B
1. Parênquima pulmonar
2. Mediastino (sombra cardíaca,
traqueia, brônquios)
• Índice cardiotorácico
• Apenas na incidência PA
• A/B, patológico se >50%
3. Hilos
4. Contorno hemitórax
5. Áreas de revisão
Janela
aortopulmonar
13

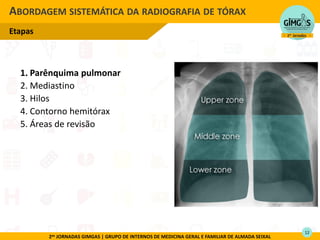

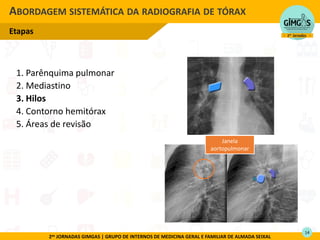

14. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Etapas
1. Parênquima pulmonar
2. Mediastino
3. Hilos
4. Contorno hemitórax
5. Áreas de revisão
Janela
aortopulmonar
14

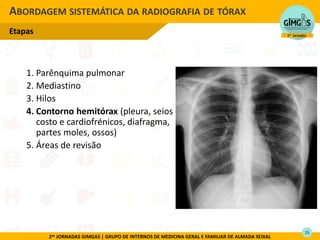

15. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
1. Parênquima pulmonar
2. Mediastino
3. Hilos
4. Contorno hemitórax (pleura, seios
costo e cardiofrénicos, diafragma,
partes moles, ossos)
5. Áreas de revisão
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Etapas
15

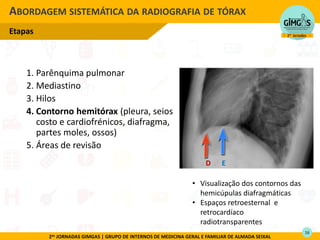

16. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
1. Parênquima pulmonar
2. Mediastino
3. Hilos
4. Contorno hemitórax (pleura, seios
costo e cardiofrénicos, diafragma,
partes moles, ossos)
5. Áreas de revisão
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Etapas
• Visualização dos contornos das
hemicúpulas diafragmáticas
• Espaços retroesternal e
retrocardíaco
radiotransparentes
D E
16

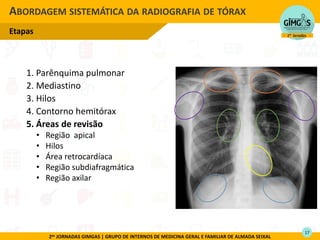

17. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
1. Parênquima pulmonar
2. Mediastino
3. Hilos
4. Contorno hemitórax
5. Áreas de revisão
• Região apical
• Hilos
• Área retrocardíaca
• Região subdiafragmática
• Região axilar
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Etapas
17
18. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

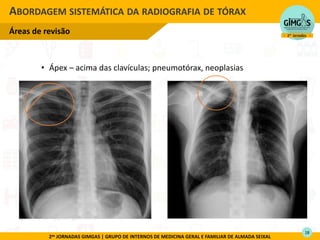

• Ápex – acima das clavículas; pneumotórax, neoplasias
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Áreas de revisão
18
19. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

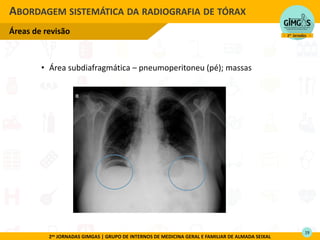

• Área subdiafragmática – pneumoperitoneu (pé); massas
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Áreas de revisão
19

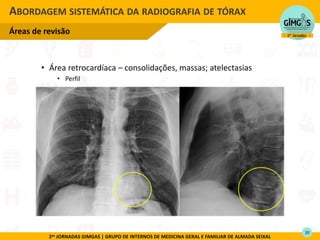

20. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Área retrocardíaca – consolidações, massas; atelectasias
• Perfil
ABORDAGEM SISTEMÁTICA DA RADIOGRAFIA DE TÓRAX
Áreas de revisão
20

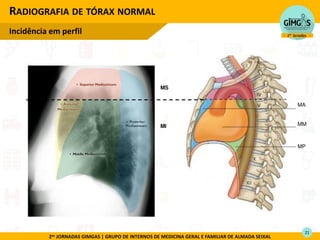

21. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
RADIOGRAFIA DE TÓRAX NORMAL
Incidência em perfil
21
MA
MM
MP
MS
MI

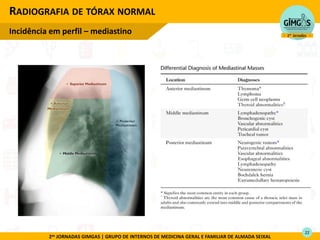

22. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
RADIOGRAFIA DE TÓRAX NORMAL
Incidência em perfil – mediastino
22

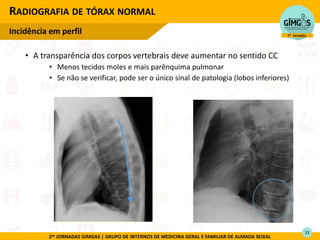

23. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
RADIOGRAFIA DE TÓRAX NORMAL
Incidência em perfil
23
• A transparência dos corpos vertebrais deve aumentar no sentido CC
• Menos tecidos moles e mais parênquima pulmonar
• Se não se verificar, pode ser o único sinal de patologia (lobos inferiores)
24. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
Semiologia
Radiológica do Tórax
Do conceito à prática
24
25. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

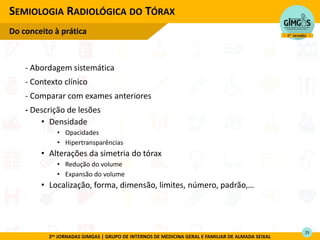

- Abordagem sistemática
- Contexto clínico
- Comparar com exames anteriores
- Descrição de lesões
• Densidade
• Opacidades
• Hipertransparências
• Alterações da simetria do tórax
• Redução do volume
• Expansão do volume
• Localização, forma, dimensão, limites, número, padrão,…
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
25

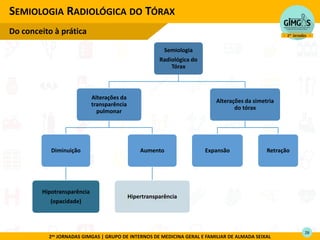

26. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
26
Semiologia
Radiológica do
Tórax
Alterações da
transparência
pulmonar
Diminuição
Hipotransparência
(opacidade)
Aumento
Hipertransparência
Alterações da simetria
do tórax
Expansão Retração

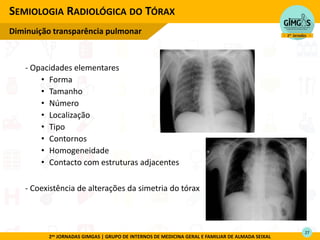

27. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
- Opacidades elementares
• Forma
• Tamanho
• Número
• Localização
• Tipo
• Contornos
• Homogeneidade
• Contacto com estruturas adjacentes
- Coexistência de alterações da simetria do tórax
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Diminuição transparência pulmonar
27
28. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

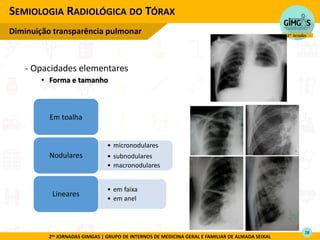

- Opacidades elementares
• Forma e tamanho
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Diminuição transparência pulmonar
Em toalha
• micronodulares
• subnodulares
• macronodulares
Nodulares
• em faixa
• em anel
Lineares
28
29. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
- Opacidades elementares
• Número e localização
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Diminuição transparência pulmonar
Número
única
múltiplas
unilaterais
bilaterais
Localização no
campo pulmonar
• Peri-hilares
• Andares S/M/I
• Periféricos
• Relação com cisuras
29

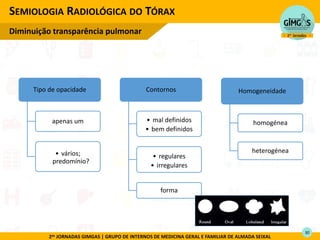

30. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Diminuição transparência pulmonar
Tipo de opacidade
apenas um
• vários;
predomínio?
Contornos
• mal definidos
• bem definidos
• regulares
• irregulares
forma
Homogeneidade
homogénea
heterogénea
30

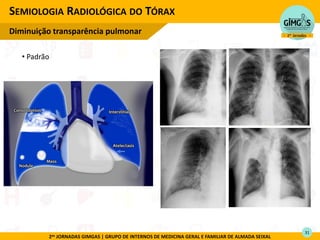

31. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Diminuição transparência pulmonar
31
• Padrão

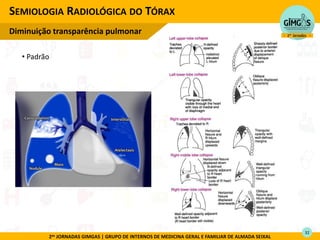

32. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Diminuição transparência pulmonar
32
• Padrão
33. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

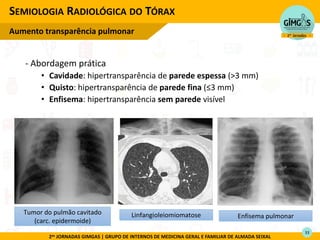

- Abordagem prática
• Cavidade: hipertransparência de parede espessa (>3 mm)
• Quisto: hipertransparência de parede fina ≤3
• Enfisema: hipertransparência sem parede visível
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Aumento transparência pulmonar
Linfangioleiomiomatose
Tumor do pulmão cavitado
(carc. epidermoide)
Enfisema pulmonar
33
34. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

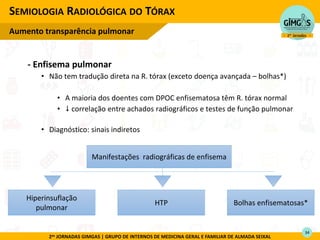

- Enfisema pulmonar
• Não tem tradução direta na R. tórax (exceto doença avançada – bolhas*)
• A maioria dos doentes com DPOC enfisematosa têm R. tórax normal
• correlação entre achados radiográficos e testes de função pulmonar
• Diagnóstico: sinais indiretos
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Aumento transparência pulmonar
Hiperinsuflação
pulmonar
HTP Bolhas enfisematosas*
Manifestações radiográficas de enfisema
34

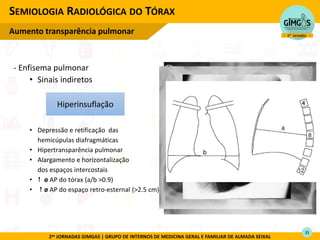

35. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
- Enfisema pulmonar
• Sinais indiretos
• Depressão e retificação das
hemicúpulas diafragmáticas
• Hipertransparência pulmonar
• Alargamento e horizontalização
dos espaços intercostais
• ø AP do tórax (a/b >0.9)
• ø AP do espaço retro-esternal (>2.5 cm)
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Aumento transparência pulmonar
*
Hiperinsuflação
35

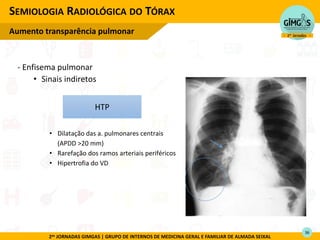

36. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
- Enfisema pulmonar
• Sinais indiretos
• Dilatação das a. pulmonares centrais
(APDD >20 mm)
• Rarefação dos ramos arteriais periféricos
• Hipertrofia do VD
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Aumento transparência pulmonar
HTP
36
37. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
- Enfisema pulmonar
• Hipertransparências focais de parede fina
(parcialmente visível)
• Visíveis na radiografia se de grande
dimensão
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Aumento transparência pulmonar
Bolhas enfisematosas
37

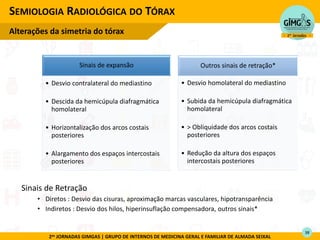

38. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Alterações da simetria do tórax
Sinais de expansão
• Desvio contralateral do mediastino
• Descida da hemicúpula diafragmática
homolateral
• Horizontalização dos arcos costais
posteriores
• Alargamento dos espaços intercostais
posteriores
Outros sinais de retração*
• Desvio homolateral do mediastino
• Subida da hemicúpula diafragmática
homolateral
• > Obliquidade dos arcos costais
posteriores
• Redução da altura dos espaços
intercostais posteriores
Sinais de Retração
• Diretos : Desvio das cisuras, aproximação marcas vasculares, hipotransparência
• Indiretos : Desvio dos hilos, hiperinsuflação compensadora, outros sinais*
38
39. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

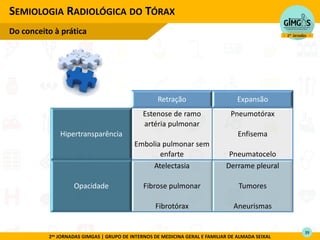

SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
Retração Expansão
Hipertransparência
Estenose de ramo
artéria pulmonar
Embolia pulmonar sem
enfarte
Pneumotórax
Enfisema
Pneumatocelo
Opacidade
Atelectasia
Fibrose pulmonar
Fibrotórax
Derrame pleural
Tumores
Aneurismas
39
40. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

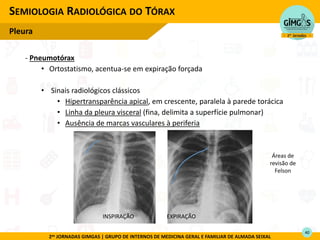

- Pneumotórax
• Ortostatismo, acentua-se em expiração forçada
• Sinais radiológicos clássicos
• Hipertransparência apical, em crescente, paralela à parede torácica
• Linha da pleura visceral (fina, delimita a superfície pulmonar)
• Ausência de marcas vasculares à periferia
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Pleura
INSPIRAÇÃO EXPIRAÇÃO
Áreas de
revisão de
Felson
40
41. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

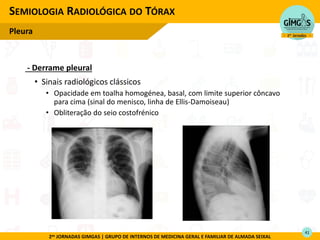

- Derrame pleural
• Sinais radiológicos clássicos
• Opacidade em toalha homogénea, basal, com limite superior côncavo
para cima (sinal do menisco, linha de Ellis-Damoiseau)
• Obliteração do seio costofrénico
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Pleura
41

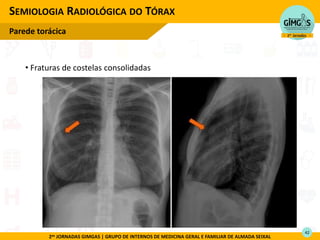

42. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Fraturas de costelas consolidadas
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Parede torácica
42

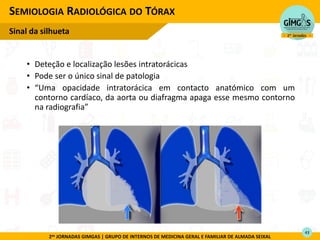

43. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Deteção e localização lesões intratorácicas
• Pode ser o único sinal de patologia
• U a opacidade intratorácica em contacto anatómico com um
contorno cardíaco, da aorta ou diafragma apaga esse mesmo contorno
na adiog afia
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Sinal da silhueta
43

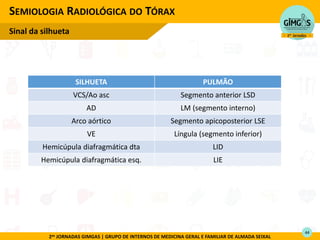

44. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Sinal da silhueta
SILHUETA PULMÃO
VCS/Ao asc Segmento anterior LSD
AD LM (segmento interno)
Arco aórtico Segmento apicoposterior LSE
VE Língula (segmento inferior)
Hemicúpula diafragmática dta LID
Hemicúpula diafragmática esq. LIE
44

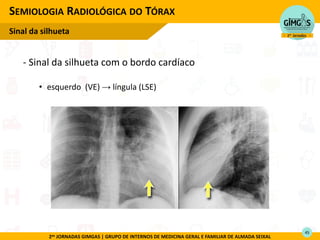

45. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Sinal da silhueta
- Sinal da silhueta com o bordo cardíaco
• esquerdo (VE) → língula (LSE)
45
46. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Sinal da silhueta

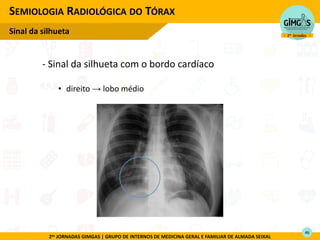

- Sinal da silhueta com o bordo cardíaco
• direito → lobo médio
46
47. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

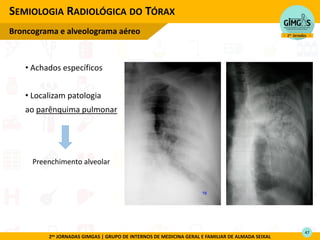

• Achados específicos
• Localizam patologia
ao parênquima pulmonar
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Broncograma e alveolograma aéreo
Preenchimento alveolar
47

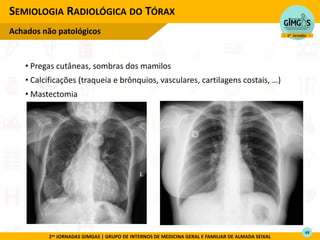

48. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Pregas cutâneas, sombras dos mamilos
• Cal ifi aç es t a ueia e uios, vas ula es, a tilage s ostais, …
• Mastectomia
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Achados não patológicos
48
49. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

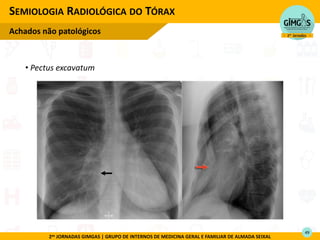

• Pectus excavatum
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Achados não patológicos
49

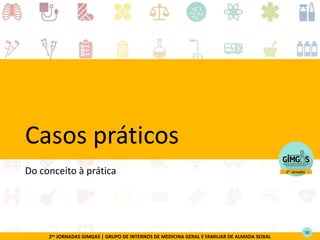

50. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
Casos práticos
Do conceito à prática
50

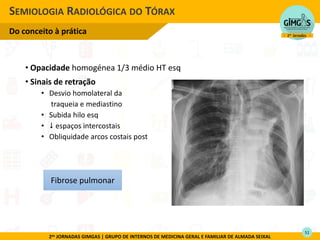

51. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Opacidade homogénea 1/3 médio HT esq
• Sinais de retração
• Desvio homolateral da
traqueia e mediastino
• Subida hilo esq
• espaços intercostais
• Obliquidade arcos costais post
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
Fibrose pulmonar
51

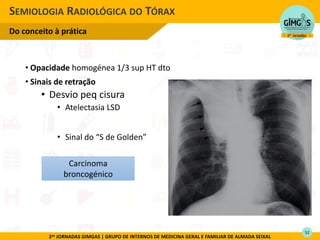

52. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Opacidade homogénea 1/3 sup HT dto
• Sinais de retração
• Desvio peq cisura
• Atelectasia LSD
• Sinal do “ de Golde
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
Carcinoma
broncogénico
52
53. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

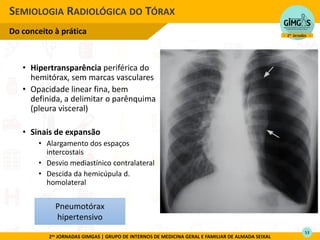

• Hipertransparência periférica do
hemitórax, sem marcas vasculares
• Opacidade linear fina, bem
definida, a delimitar o parênquima
(pleura visceral)
• Sinais de expansão
• Alargamento dos espaços
intercostais
• Desvio mediastínico contralateral
• Descida da hemicúpula d.
homolateral
• Descida do diafragma
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
Pneumotórax
hipertensivo
53
54. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL

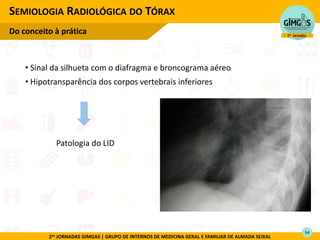

• Sinal da silhueta com o diafragma e broncograma aéreo
• Hipotransparência dos corpos vertebrais inferiores
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
Patologia do LID
54

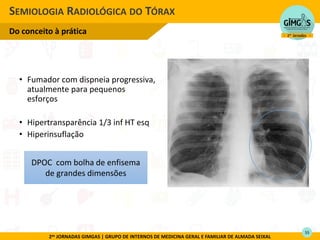

55. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
• Fumador com dispneia progressiva,
atualmente para pequenos
esforços
• Hipertransparência 1/3 inf HT esq
• Hiperinsuflação
SEMIOLOGIA RADIOLÓGICA DO TÓRAX
Do conceito à prática
DPOC com bolha de enfisema
de grandes dimensões
55
56. 2as JORNADAS GIMGAS | GRUPO DE INTERNOS DE MEDICINA GERAL E FAMILIAR DE ALMADA SEIXAL
Obrigada pela atenção
56
