1. MSc. Aline Freitas da Silva
Diretora de Geologia
19 de novembro de 2015
Instrumentos de análise e mapeamento de risco: avanços e dificuldades
no seu uso e entendimento pelos gestores públicos e privados:
a visão do Serviço Geológico do Estado do Rio de Janeiro (DRM-RJ)

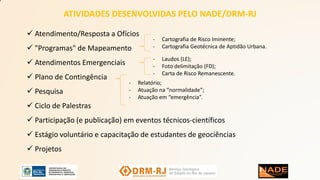

2.  Atendimento/Resposta a Ofícios
 "Programas" de Mapeamento
 Atendimentos Emergenciais
 Plano de Contingência
 Pesquisa
 Ciclo de Palestras
 Participação (e publicação) em eventos técnicos-científicos
 Estágio voluntário e capacitação de estudantes de geociências
 Projetos
- Cartografia de Risco Iminente;
- Cartografia Geotécnica de Aptidão Urbana.
- Laudos (LE);
- Foto delimitação (FD);
- Carta de Risco Remanescente.
- Relatório;
- Atuação na “normalidade”;
- Atuação em “emergência”.
ATIVIDADES DESENVOLVIDAS PELO NADE/DRM-RJ

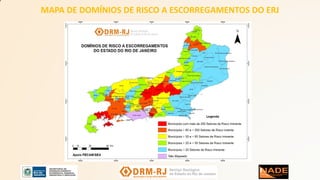

3. MAPA DE DOMÍNIOS DE RISCO A ESCORREGAMENTOS DO ERJ

4. CARTOGRAFIA DE RISCO IMINENTE

5. CARTOGRAFIA GEOTÉCNICA DE APTIDÃO URBANA
CGU INTERMEDIÁRIA
CGU FINAL

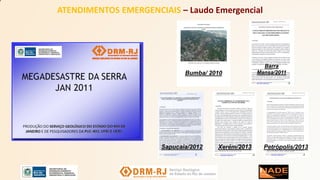

6. ATENDIMENTOS EMERGENCIAIS – Laudo Emergencial
Bumba/ 2010
Barra
Mansa/2011
Xerém/2013 Petrópolis/2013Sapucaia/2012

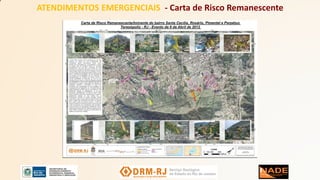

7. ATENDIMENTOS EMERGENCIAIS - Carta de Risco Remanescente

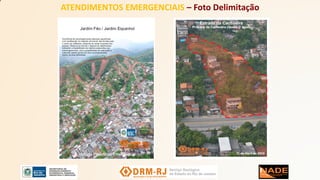

8. ATENDIMENTOS EMERGENCIAIS – Foto Delimitação

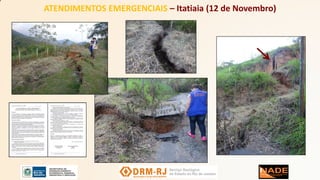

9. ATENDIMENTOS EMERGENCIAIS – Itatiaia (12 de Novembro)

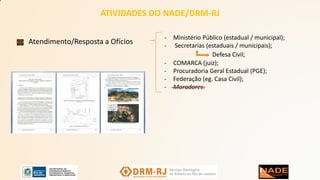

10. ATIVIDADES DO NADE/DRM-RJ
Atendimento/Resposta a Ofícios
- Ministério Público (estadual / municipal);
- Secretarias (estaduais / municipais);
Defesa Civil;
- COMARCA (juiz);
- Procuradoria Geral Estadual (PGE);
- Federação (eg. Casa Civil);
- Moradores.

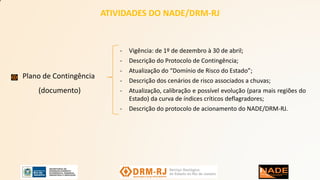

11. ATIVIDADES DO NADE/DRM-RJ
Plano de Contingência
(documento)
- Vigência: de 1º de dezembro à 30 de abril;
- Descrição do Protocolo de Contingência;
- Atualização do “Domínio de Risco do Estado”;
- Descrição dos cenários de risco associados a chuvas;
- Atualização, calibração e possível evolução (para mais regiões do
Estado) da curva de índices críticos deflagradores;
- Descrição do protocolo de acionamento do NADE/DRM-RJ.

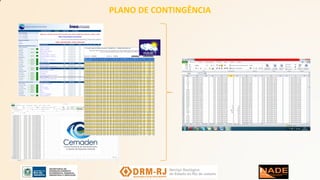

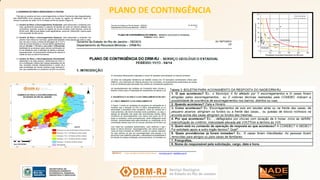

12. PLANO DE CONTINGÊNCIA

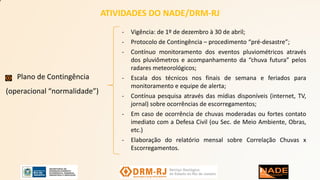

13. ATIVIDADES DO NADE/DRM-RJ
Plano de Contingência
(operacional “normalidade”)
- Vigência: de 1º de dezembro à 30 de abril;
- Protocolo de Contingência – procedimento “pré-desastre”;
- Contínuo monitoramento dos eventos pluviométricos através
dos pluviômetros e acompanhamento da “chuva futura” pelos
radares meteorológicos;
- Escala dos técnicos nos finais de semana e feriados para
monitoramento e equipe de alerta;
- Contínua pesquisa através das mídias disponíveis (internet, TV,
jornal) sobre ocorrências de escorregamentos;
- Em caso de ocorrência de chuvas moderadas ou fortes contato
imediato com a Defesa Civil (ou Sec. de Meio Ambiente, Obras,
etc.)
- Elaboração do relatório mensal sobre Correlação Chuvas x
Escorregamentos.

14. PLANO DE CONTINGÊNCIA

15. ATIVIDADES DO NADE/DRM-RJ
Plano de Contingência
(operacional “emergência” )
- Vigência: de 1º de dezembro à 30 de abril;
- Atuação junto aos entes Estaduais segundo a matriz de Articulação do
GRAC - Grupo Integrado de Ações Coordenadas- /SEDEC;
- Constatada a situação de emergência:
 base de operações em um hotel/pousada, em uma ou mais cidades;
 contato imediato e urgente com a(s) COMDEC(s);
 integração ao Gabinete de Crise Local;
 definição de responsabilidades no atendimento emergencial;
- Prioridades:
 Plano de Emergência frente a escorregamentos generalizados;
 utilização dos mapas ou cartas de risco existentes;
 vistoria dos pontos indicados como abrigos temporários;
- Atendimento Emergencial
- Laudos (LE);
- Foto delimitação (FD);
- Carta de Risco Remanescente.

16. PESQUISA – Correlação Chuva X Escorregamentos
Pesquisa Ocasionais: 50mm/h OU 120mm/24h;
Esparsos: 30mm/h e 100mm/24h (OU Curva
Crítica) + 115mm/96h e 270mm/mês ;
Generalizados: Chuvas horárias e diárias muito
elevadas - 50% maiores que no cenário anterior
30mm/h – 100mm/24h – 115mm/96h – 270mm/mês
- Correlação Chuva x Escorregamentos;

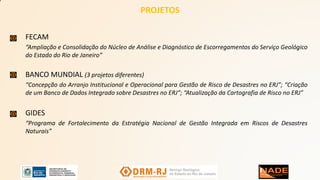

17. PROJETOS
FECAM
“Ampliação e Consolidação do Núcleo de Análise e Diagnóstico de Escorregamentos do Serviço Geológico
do Estado do Rio de Janeiro”
BANCO MUNDIAL (3 projetos diferentes)
“Concepção do Arranjo Institucional e Operacional para Gestão de Risco de Desastres no ERJ”; “Criação
de um Banco de Dados Integrado sobre Desastres no ERJ”; “Atualização da Cartografia de Risco no ERJ”
GIDES
“Programa de Fortalecimento da Estratégia Nacional de Gestão Integrada em Riscos de Desastres
Naturais”

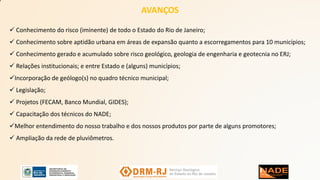

18. AVANÇOS
 Conhecimento do risco (iminente) de todo o Estado do Rio de Janeiro;
 Conhecimento sobre aptidão urbana em áreas de expansão quanto a escorregamentos para 10 municípios;
 Conhecimento gerado e acumulado sobre risco geológico, geologia de engenharia e geotecnia no ERJ;
 Relações institucionais; e entre Estado e (alguns) municípios;
Incorporação de geólogo(s) no quadro técnico municipal;
 Legislação;
 Projetos (FECAM, Banco Mundial, GIDES);
 Capacitação dos técnicos do NADE;
Melhor entendimento do nosso trabalho e dos nossos produtos por parte de alguns promotores;
 Ampliação da rede de pluviômetros.

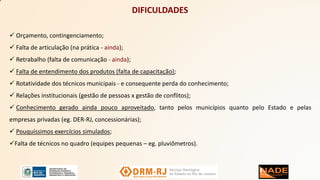

19. DIFICULDADES
 Orçamento, contingenciamento;
 Falta de articulação (na prática - ainda);
 Retrabalho (falta de comunicação - ainda);
 Falta de entendimento dos produtos (falta de capacitação);
 Rotatividade dos técnicos municipais - e consequente perda do conhecimento;
 Relações institucionais (gestão de pessoas x gestão de conflitos);
 Conhecimento gerado ainda pouco aproveitado, tanto pelos municípios quanto pelo Estado e pelas
empresas privadas (eg. DER-RJ, concessionárias);
 Pouquíssimos exercícios simulados;
Falta de técnicos no quadro (equipes pequenas – eg. pluviômetros).

20. AÇÕES FUTURAS (2016)
 Atualização do Mapeamento de Risco (parte com recursos do Banco Mundial, parte em conjunto com a CPRM);
 Capacitação dos técnicos municipais quanto aos produtos gerados pelo DRM-RJ – não apenas para os técnicos
da Defesa Civil;
 Melhor entendimento com o principal solicitante (Ministério Público);
 A inserção nas escolas municipais e colégios estaduais;
 Interação com o projeto Caminhos Geológicos;
 Proposição de índices críticos para diferentes regiões do Estado;
 Maior estreitamento nas relações institucionais e parcerias diversas;
 Contínua capacitação dos técnicos do NADE;
 Geotécnica e/ou Susceptibilidade com a CPRM.

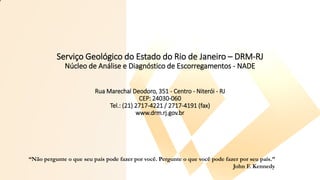

21. Serviço Geológico do Estado do Rio de Janeiro – DRM-RJ
Núcleo de Análise e Diagnóstico de Escorregamentos - NADE
Rua Marechal Deodoro, 351 - Centro - Niterói - RJ
CEP: 24030-060
Tel.: (21) 2717-4221 / 2717-4191 (fax)
www.drm.rj.gov.br
