Ressonância
Magnética
Nuclear
Marcos Ely Andrade
marcos.ely@gmail.com
Disciplina
›  Aulas expositivas
›  Pesquisas
›  Artigos científicos
›  Livros
›  Internet
›  Listas de exercício
›  Avaliações
›  2 provas
›  Avaliação de eficiência
›  Exercícios
RMN – FACIPE
O que é RMN???
RMN
Decifrando RMN
›  Ressonância – oscilação de um sistema
em máxima amplitude em certa
“frequência ressonante”
RMN – o que é?
07/09/13

2

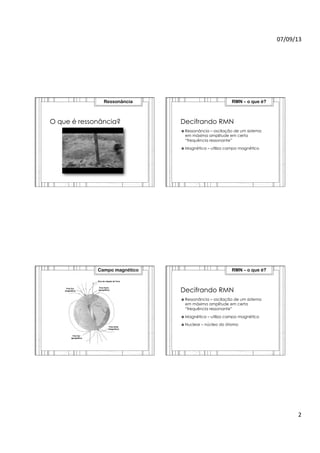

O que é ressonância?
Ressonância
Decifrando RMN
›  Ressonância – oscilação de um sistema
em máxima amplitude em certa
“frequência ressonante”
›  Magnética – utiliza campo magnético
RMN – o que é?
Campo magnético
Decifrando RMN
›  Ressonância – oscilação de um sistema
em máxima amplitude em certa
“frequência ressonante”
›  Magnética – utiliza campo magnético
›  Nuclear – núcleo do átomo
RMN – o que é?
07/09/13

3

Átomo
Nuclear
1.  O paciente é colocado
no interior de um
magneto
4.  O sinal é processado para
formar a imagem
RMN – como é?
2.  É enviado um sinal RF
3.  O paciente emite um sinal
RMN – como é?
Ressonância é uma tomografia???
›  O que é tomografia?
›  Tomo – fatia, secção
›  Grafia – imagem
›  Como são as imagens de RMN?
RMN – como é?
07/09/13

4

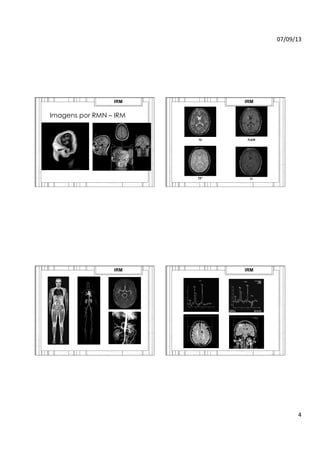

Imagens por RMN – IRM
IRM
T2 FLAIR
T2* T1
IRM
IRM IRM
07/09/13

5

O que acontece quando o paciente
é colocado no interior do magneto?
?
RMN – como é?

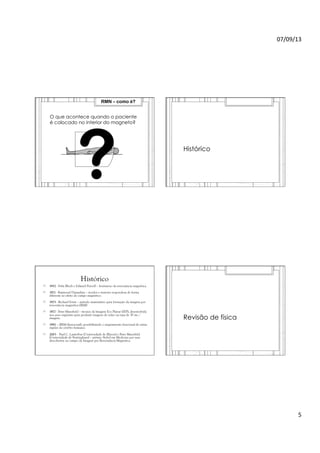

Histórico
Histórico
"   1952 - Felix Bloch e Edward Purcell – fenômeno da ressonância magnética.
"   1971 - Raymond Damadian – tecidos e tumores respondem de forma
diferente ao efeito do campo magnético.
"   1975 - Richard Ernst – método matemático para formação da imagem por
ressonância magnética (IRM)
"   1977 - Peter Mansfield – técnica da Imagem Eco Planar (IEP), desenvolvida
nos anos seguintes para produzir imagens de vídeo na taxa de 30 ms /
imagem.
"   1992 – fIRM (funcional), possibilitando o mapeamento funcional de várias
regiões do cérebro humano.
"   2003 - Paul C. Lauterbur (Universidade de Illinois) e Peter Mansfield
(Universidade de Nottingham) – prêmio Nobel em Medicina por suas
descobertas no campo da Imagem por Ressonância Magnética.
Revisão de física
07/09/13

6

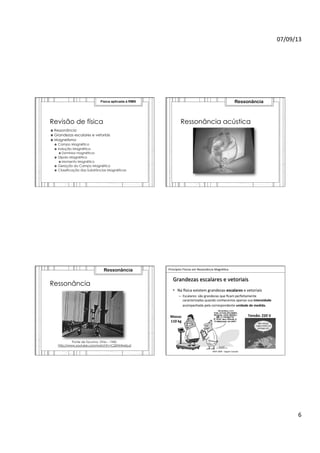

Revisão de física
›  Ressonância
›  Grandezas escalares e vetoriais
›  Magnetismo
›  Campo Magnético
›  Indução Magnética
›  Domínios magnéticos
›  Dipolo Magnético
›  Momento Magnético
›  Geração do Campo Magnético
›  Classificação das Substâncias Magnéticas
Física aplicada à RMN
Ressonância acústica
Ressonância
Ressonância
Ponte de Tacoma, Ohio – 1940.
http://www.youtube.com/watch?v=CQ9AHlwbLaI
Ressonância

  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

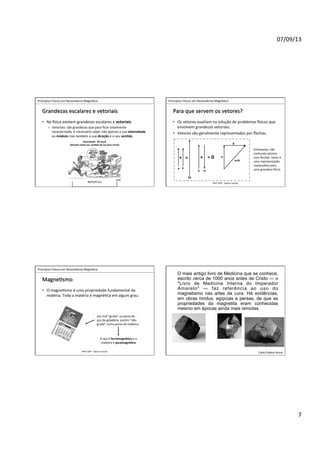

Grandezas
  escalares
  e
  vetoriais

•  Na
  Jsica
  existem
  grandezas
  escalares
  e
  vetoriais

–  Escalares:
  são
  grandezas
  que
  ficam
  perfeitamente

caracterizadas
  quando
  conhecemos
  apenas
  sua
  intensidade

acompanhada
  pela
  correspondente
  unidade
  de
  medida.

Tensão:
  220
  V
  Massa:

110
  kg

07/09/13

7



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Grandezas
  escalares
  e
  vetoriais

•  Na
  Jsica
  existem
  grandezas
  escalares
  e
  vetoriais

–  Vetoriais:
  são
  grandezas
  que
  para
  ficar
  totalmente

caracterizada,
  é
  necessário
  saber
  não
  apenas
  a
  sua
  intensidade

ou
  módulo
  mas
  também
  a
  sua
  direção
  e
  o
  seu
  sen<do.


Velocidade:

  45
  km/h

(direção
  norte-­‐sul,
  sen<do
  de
  sul
  para
  norte)

NorteßSul



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Para
  que
  servem
  os
  vetores?

•  Os
  vetores
  auxiliam
  na
  solução
  de
  problemas
  Jsicos
  que

envolvem
  grandezas
  vetoriais.

•  Vetores
  são
  geralmente
  representados
  por
  flechas.

Entretanto,
  não

confunda
  vetores

com
  flechas.
  Vetor
  é

uma
  representação

matemá>ca
  para

uma
  grandeza
  Jsica.

+
   =
  0
  =
   +
   a

b

a+b

a
   a

2a

a
   -­‐a



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Magne>smo

•  O
  magne>smo
  é
  uma
  propriedade
  fundamental
  da

matéria.
  Toda
  a
  matéria
  é
  magné>ca
  em
  algum
  grau.

O
  aço
  é
  ferromagné<co
  e
  a

madeira
  é
  paramagné<ca

Um
  ímã
  “gruda”
  na
  porta
  de

aço
  da
  geladeira,
  porém
  “não

gruda”
  numa
  porta
  de
  madeira.

O mais antigo livro de Medicina que se conhece,
escrito cerca de 1000 anos antes de Cristo — o
"Livro de Medicina Interna do Imperador
Amarelo" — faz referência ao uso do
magnetismo nas artes da cura. Há evidências,
em obras hindus, egípcias e persas, de que as
propriedades da magnetita eram conhecidas
mesmo em épocas ainda mais remotas.
Carla Poliana Souza
07/09/13

8



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

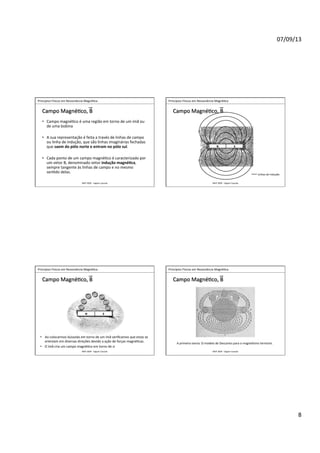

Campo
  Magné>co,
  B

•  Campo
  magné>co
  é
  uma
  região
  em
  torno
  de
  um
  ímã
  ou

de
  uma
  bobina

•  A
  sua
  representação
  é
  feita
  a
  través
  de
  linhas
  de
  campo

ou
  linha
  de
  indução,
  que
  são
  linhas
  imaginárias
  fechadas

que
  saem
  do
  pólo
  norte
  e
  entram
  no
  pólo
  sul.

•  Cada
  ponto
  de
  um
  campo
  magné>co
  é
  caracterizado
  por

um
  vetor
  B,
  denominado
  vetor
  indução
  magné<ca,

sempre
  tangente
  às
  linhas
  de
  campo
  e
  no
  mesmo

sen>do
  delas.



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Campo
  Magné>co,
  B

N
   S

Linhas
  de
  indução



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Campo
  Magné>co,
  B

•  Ao
  colocarmos
  bússolas
  em
  torno
  de
  um
  ímã
  verificamos
  que
  estas
  se

orientam
  em
  diversas
  direções
  devido
  a
  ação
  de
  forças
  magné>cas.


•  O
  ímã
  cria
  um
  campo
  magné>co
  em
  torno
  de
  si

N
   S



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Campo
  Magné>co,
  B

A
  primeira
  teoria:
  O
  modelo
  de
  Descartes
  para
  o
  magne>smo
  terrestre.

07/09/13

9

Intensidade do campo magnético (B)
Alguns valores de campo magnético (B)
Descrição Intensidade aproximada
(T)
Superfície do núcleo atômico 1012
Superfície de uma estrela de nêutrons 108
Junto a um eletroímã de pesquisa de 2 a 4
Junto a um ímã de recados na geladeira 10-2
Na superfície do Sol 10-2
Na superfície da Terra 10-4
No espaço interestelar 10-10


  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Indução
  Magné>ca

•  É
  o
  fenômeno
  de
  imantação
  de
  um
  corpo
  por
  meio
  de
  um
  campo

magné>co
  externo
  aplicado
  ao
  mesmo.

•  Exemplo:
  um
  prego
  de
  ferro
  normalmente
  não
  é
  imantado.



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Indução
  Magné>ca

•  É
  o
  fenômeno
  de
  imantação
  de
  um
  corpo
  por
  meio
  de
  um
  campo

magné>co
  externo
  aplicado
  ao
  mesmo.

•  Exemplo:
  um
  prego
  de
  ferro
  normalmente
  não
  é
  imantado.

Porem,
  quando
  é
  colocado
  na
  presença
  de
  um
  ímã
  o
  vetor
  indução

magné>ca
  do
  campo
  por
  ele
  criado,
  orienta
  os
  domínios

elementares
  do
  prego
  imantado-­‐o.



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Domínio
  magné>cos

•  Domínios
  magné>cos
  são
  pequenas
  regiões
  dentro
  do
  material,

onde
  cada
  uma
  delas
  pode
  ter
  uma
  determinada
  orientação

magné>ca.

–  Materiais
  que
  possuem
  seus
  domínios
  magné>cos
  orientados

aleatoriamente,
  não
  apresentam
  efeito
  magné>co
  resultante.

07/09/13

10



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Domínio
  magné>cos

•  Domínios
  magné>cos
  são
  pequenas
  regiões
  dentro
  do
  material,

onde
  cada
  uma
  delas
  pode
  ter
  uma
  determinada
  orientação

magné>ca.

–  Materiais
  que
  possuem
  seus
  domínios
  magné>cos
  alinhados,

apresentam
  efeito
  magné>co
  resultante.



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Dipolo
  magné>co

•  A
  estrutura
  magné>ca
  mais
  simples
  é
  o
  dipolo
  magné>co.


O
  monopolo
  magné>co
  foi
  proposto
  por
  Dirac
  por
  volta
  de
  1930,
  e
  teve
  sua

existência
  comprovada
  em
  2009.

hlp://www.inovacaotecnologica.com.br/no>cias/no>cia.php?ar>go=monopolos-­‐magne>cos-­‐
observados-­‐pela-­‐primeira-­‐vez&id=


O
  dipolo
  é
  caracterizado
  pelo
  momento
  de
  dipolo

magné>co
  (ou
  momento
  magné>co),
  μ

Um
  espira
  de
  corrente,
  um
  ímã
  e
  um
  solenóide

são
  exemplos
  de
  dipolos
  magné>cos

Campo magnético
Magnética
Momento magnético
›  O Momento Magnético é uma grandeza
vetorial que determina a intensidade da
força que um imã pode exercer sobre uma
corrente elétrica e o torque que o campo
magnético gerado exerce sobre a mesma
corrente.
›  O momento magnético influencia
diretamente na intensidade do campo
magnético e é uma medida da intensidade
da fonte magnética de um corpo
Momento magnético
07/09/13

11



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Momento
  magné>co,
  μ

•  O
  modelo
  mais
  simples
  de
  momento
  magné>co
  é
  o
  de

uma
  espiral
  condutora
  de
  eletricidade,
  percorrida
  por

uma
  corrente
  i
  com
  uma
  área
  definida
  por
  A.

•  Podemos
  medir
  o
  momento
  de
  dipolo
  se
  colocarmos
  um

campo
  magné>co
  externo
  B
  e
  medirmos
  o
  valor
  do

torque
  τ
  que
  atua
  sobre
  a
  espira.

μ
  =


  .A

τ
  =
  μ
  x
  B

Até 1820 pensava-se que os fenômenos elétricos e
magnéticos não tinham relação entre si.
Nesse ano, o físico dinamarquês H. Oersted
(Universidade de Copenhague), realizou uma
experiência mostrando que uma corrente elétrica
produz um campo magnético.
Eletromagnetismo
James Clerk Maxwell criou 4 equações que
descrevem o comportamento dos campos elétrico
e magnético, bem como suas interações com a
matéria. Estas equações resumem as leis
fundamentais do eletromagnetismo:
1- Não existe carga magnética
2- Toda carga elétrica em movimento gera
campo magnético
3-Todo campo magnético exerce uma força
sobre uma carga elétrica em movimento
Eletromagnetismo
Geração do campo magnético
›  O campo magnético é gerado quando uma
partícula carregada se move à corrente
elétrica
›  Um fio condutor percorrido por uma corrente
elétrica gera um campo magnético em sua
volta, descrito pela lei de Ampère
›  A intensidade do vetor de indução magnética
é representada por B.
›  A unidade da intensidade do campo
magnético é o tesla (T)
Campo magnético
07/09/13

12



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Campo
  magné>co,
  B

Barra
   Solenóide
   Ferradura

Fio
   Anel

Campo magnético de um solenóide
›  O campo magnético
no interior de um
solenóide pode ser
calculado por:
μ0 – permeabilidade
magnética do vácuo
(4π.10-7 T.m/A)
i – corrente elétrica que
percorre o solenoide
N – número de espiras
L – comprimento
B = μ0.i N/L
Solenóide


  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Classificação
  das
  substâncias
  magné>cas

•  Quando
  um
  material
  é
  colocado
  sobre
  a
  influência
  de
  um
  campo

magné>co
  e
  aparecerem
  forças
  ou
  torques,
  se
  trata
  de
  uma

substância
  magné>ca.


•  Isso
  é
  verdadeiro
  para
  todas
  as
  substâncias,
  mas
  em
  algumas
  o

efeito
  é
  bem
  mais
  evidenciado,
  e
  essas
  são
  chamadas
  de

magné>cas.

•  Os
  materiais
  que
  sofrem
  a
  influência
  do
  campo
  magné>co
  pode
  ser

divididos
  em
  três
  categorias:

•  Diamagné>cos

•  Paramagné>cos

•  Ferromagné>cos



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Substâncias
  Ferromagné>cas

•  São
  aquelas
  cujos
  os
  domínios
  magné>cos
  se
  orientam

facilmente
  quando
  subme>do
  a
  ação
  de
  um
  campo

magné>co
  externo.

•  Possuem
  susce>bilidade
  magné>ca
  muito
  maior
  que
  1

(μ>>1).

•  Exemplos:
  ferro,
  níquel
  e
  cobalto.

07/09/13

13



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Substâncias
  Paramagné>cas

•  São
  aquelas
  cujo
  domínio
  magné>cos
  não
  se
  orientam

facilmente
  sob
  a
  ação
  de
  um
  campo
  magné>co
  externo.

•  A
  imantação
  é
  pouco
  intensa.
  Possuem
  suscep>bilidade

magné>ca
  menor
  que
  1
  (μ<1).

•  Exemplos:
  madeira,
  pla>na,
  plás>co
  e
  oxigênio.



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Substância
  Diamagné>ca

•  São
  aquelas
  cujos
  domínios
  magné>cos
  se
  orientam
  em

sen>do
  contrário
  ao
  vetor
  de
  indução,
  sendo,
  portanto

repelidos
  pelo
  campo
  magné>co
  externo.

•  Possuem
  susce>bilidade
  magné>ca
  nega>va.

•  Exemplos:
  Mercúrio,
  prata,
  água
  e
  chumbo.

“A
  maioria
  dos
  tecidos
  humanos
  são
  diamagné:cos.”

Levitação diamagnética
Intensidade do campo magnético: 16 T
http://www.youtube.com/watch?v=GLvA4p1QTXo
Fundamentos da RMN
Ressonância – Marcos Ely Andrade
07/09/13

14

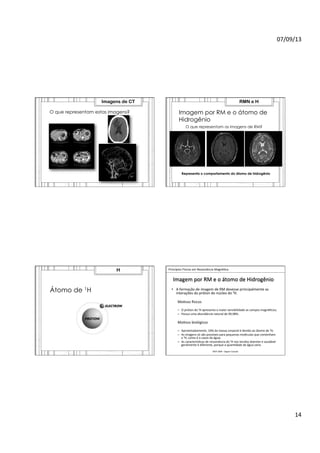

O que representam estas imagens?
Imagens de CT
Imagem por RM e o átomo de
Hidrogênio
O que representam as imagens de RM?
Representa o comportamento do átomo de hidrogênio
RMN e H
Átomo de 1H
H

  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Imagem
  por
  RM
  e
  o
  átomo
  de
  Hidrogênio

•  A
  formação
  de
  imagem
  de
  RM
  devesse
  principalmente
  as

interações
  do
  próton
  do
  núcleo
  do
  ¹H.



Mo>vos
  Jsicos

–  O
  próton
  do
  ¹H
  apresenta
  o
  maior
  sensibilidade
  as
  campos
  magné>cos;

–  Possui
  uma
  abundância
  natural
  de
  99,98%.



Mo>vos
  biológicos

–  Aproximadamente,
  10%
  da
  massa
  corporal
  é
  devido
  ao
  átomo
  de
  ¹H;

–  As
  imagens
  só
  são
  possíveis
  para
  pequenas
  moléculas
  que
  contenham


o
  ¹H,
  como
  é
  o
  casos
  da
  água;

–  As
  caracterís>cas
  de
  ressonância
  do
  ¹H
  nos
  tecidos
  doentes
  e
  saudável

geralmente
  é
  diferente,
  porque
  a
  quan>dade
  de
  água
  varia

07/09/13

15

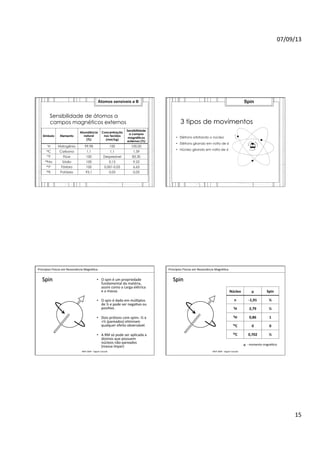

Sensibilidade de átomos a
campos magnéticos externos
Símbolo Elemento
Abundância
natural
(%)
Concentração
nos Tecidos
(mol/kg)
Sensibilidade
a campos
magnéticos
externos (%)
¹H Hidrogênio 99,98 100 100,00
¹³C Carbono 1,1 1,1 1,59
19F Flúor 100 Desprezível 83,30
²³Na Sódio 100 0,15 9,25
³¹P Fósforo 100 0,001-0,05 6,63
39K Potássio 93,1 0,05 0,05
Átomos sensíveis a B
3 tipos de movimentos
Spin
•  Elétrons orbitando o núcleo
•  Elétrons girando em volta de si
•  Núcleo girando em volta de si


  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Spin
   •  O
  spin
  é
  um
  propriedade

fundamental
  da
  matéria,

assim
  como
  a
  carga
  elétrica

e
  a
  massa.

•  O
  spin
  é
  dado
  em
  múl>plos

de
  ½
  e
  pode
  ser
  nega>vo
  ou

posi>vo.

•  Dois
  prótons
  com
  spins
  -­‐½
  e

+½
  (pareados)
  eliminam

qualquer
  efeito
  observável.

•  A
  RM
  só
  pode
  ser
  aplicada
  a

átomos
  que
  possuem

núcleos
  não-­‐pareados

(massa
  ímpar)



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

Spin

Núcleo
   μ
   Spin

n
   -­‐1,91
   ½

¹H
   2,79
   ½

²H
   0,86
   1

¹²C
   0
   0

¹³C
   0,702
   ½

μ

  -­‐
  momento
  magné>co

07/09/13

16



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

O
  núcleo
  do
  átomo
  de
  ¹H
  possui

um
  próton
  em
  seu
  núcleo.

O
  próton
  possui
  um
  movimento

de
  giro,
  ou
  spin,
  em
  torno
  do

seu
  próprio
  eixo.

O
  movimento
  de
  cargas
  gera

uma
  corrente

  elétrica.

Por
  consequência,
  a
  corrente

gera
  um
  campo
  magné>co
  ao

seu
  redor...

...com
  pólos
  norte
  e
  sul
  e
  um

momento
  magné>co
  μ

Ou
  sej,a
  núcleos
  de
  átomo
  de

hidrogênio
  podem
  ser
  vistos

como
  pequenos
  ímãs.

μ

Norte

Sul

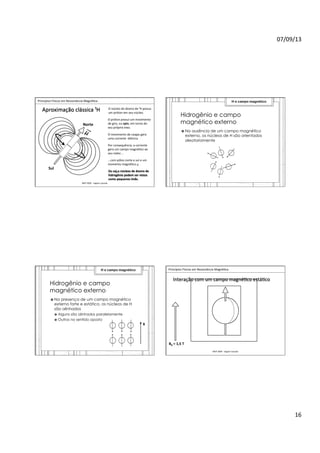

Aproximação
  clássica
  ¹H

Hidrogênio e campo
magnético externo
›  Na ausência de um campo magnético
externo, os núcleos de H são orientados
aleatoriamente
H e campo magnético
Hidrogênio e campo
magnético externo
›  Na presença de um campo magnético
externo forte e estático, os núcleos de H
são alinhados
›  Alguns são alinhados paralelamente
›  Outros no sentido oposto
H e campo magnético
B


  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

B0
  =
  1,5
  T

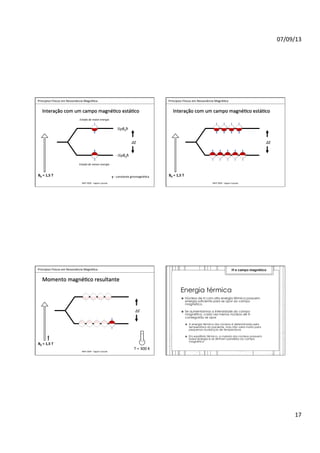

Interação
  com
  um
  campo
  magné>co
  está>co

07/09/13

17



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

B0
  =
  1,5
  T

-­‐½γB0ħ

½γB0ħ

ΔE

Estado
  de
  maior
  energia

Estado
  de
  menor
  energia

Interação
  com
  um
  campo
  magné>co
  está>co

γ
  -­‐
  constante
  giromagné>ca



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

B0
  =
  1,5
  T

ΔE

Interação
  com
  um
  campo
  magné>co
  está>co



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

B0
  =
  1,5
  T

ΔE

T
  =
  300
  K

Momento
  magné>co
  resultante

Energia térmica
›  Núcleos de H com alta energia térmica possuem
energia suficiente para se opor ao campo
magnético.
›  Se aumentarmos a intensidade do campo
magnético, cada vez menos núcleos de H
conseguirão se opor
›  A energia térmica dos núcleos é determinada pela
temperatura do paciente, mas não varia muito para
pequenas mudanças de temperatura
›  Em equilíbrio térmico, a maioria dos núcleos possuem
baixa energia e se alinham paralelos ao campo
magnético
H e campo magnético
07/09/13

18



  Princípios
  Físicos
  em
  Ressonância
  Magné>ca

IMIP
  2009
  -­‐
  Vagner
  Cassola

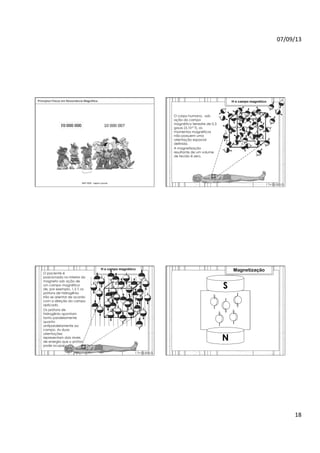

007

O corpo humano, sob
ação do campo
magnético terrestre de 0,3
gauss (3.10-5 T), os
momentos magnéticos
não possuem uma
orientação espacial
definida.
1 T=10.000 G
A magnetização
resultante de um volume
de tecido é zero.
H e campo magnético
O paciente é
posicionado no interior do
magneto sob ação de
um campo magnético
de, por exemplo, 1,5 T, os
prótons de hidrogênio
irão se orientar de acordo
com a direção do campo
aplicado.
1 T=10.000 G
Os prótons de
hidrogênio apontam
tanto paralelamente
quanto
antiparalelamente ao
campo. As duas
orientações
representam dois níveis
de energia que o próton
pode ocupar.
H e campo magnético
S
N
Magnetização
07/09/13

19

S
N

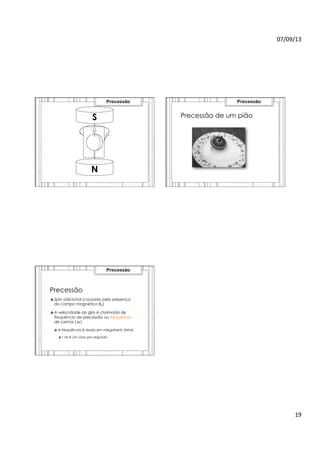

Precessão
Precessão de um pião
Precessão
Precessão
›  Spin adicional (causado pela presença
do campo magnético B0)
›  A velocidade do giro é chamada de
frequência de precessão ou frequência
de Larmor (ω)
›  A frequência é dada em megahertz (MHz)
›  1 Hz é um ciclo por segundo
Precessão

Mais conteúdo relacionado

Mais procurados

Interação da Radiação com a Matéria I
Interação da Radiação com a Matéria IInteração da Radiação com a Matéria I
Interação da Radiação com a Matéria I
arianepenna

Princípios de física radiológica
Princípios de física radiológicaPrincípios de física radiológica
Princípios de física radiológica
grtalves

Aula 02 proteção radiológica
Aula 02 proteção radiológicaAula 02 proteção radiológica
Aula 02 proteção radiológica
Nathanael Melchisedeck Brancaglione

Dualidade onda particula
Dualidade onda particulaDualidade onda particula
Dualidade onda particula
Marisa Cavalcante

PRINCÍPIO FÍSICO DA RM
PRINCÍPIO FÍSICO DA RMPRINCÍPIO FÍSICO DA RM
PRINCÍPIO FÍSICO DA RM
Herculys Douglas Clímaco Marques

Eletro relat - brett
Eletro relat - brettEletro relat - brett
Eletro relat - brett
Fernando Lucas

INTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIA
INTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIAINTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIA
INTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIA
Thassiany Sarmento

Atps 2 eletromagnetismo etapa 2 passo 1
Atps 2 eletromagnetismo etapa 2 passo 1Atps 2 eletromagnetismo etapa 2 passo 1
Atps 2 eletromagnetismo etapa 2 passo 1
Renato Oliveira

Aula interacao 1
Aula interacao 1Aula interacao 1
Aula interacao 1
robertocostasantos

Radiação ionizante e não ionizante
Radiação ionizante e não ionizanteRadiação ionizante e não ionizante
Radiação ionizante e não ionizante
Robson Peixoto

Espectroscopia
Espectroscopia Espectroscopia
Espectroscopia
MssJuh

Exercícios química geral_aula_i4
Exercícios química geral_aula_i4Exercícios química geral_aula_i4
Exercícios química geral_aula_i4
Alessandro Bastos

200610201944550.2 aula interacao da radiacao com a materia
200610201944550.2 aula   interacao da radiacao com a materia200610201944550.2 aula   interacao da radiacao com a materia
200610201944550.2 aula interacao da radiacao com a materia
acacioandrade

Espectrometria de raios x
Espectrometria de raios xEspectrometria de raios x
Espectrometria de raios x
Tassiane Regina

Artigo11 rm
Artigo11 rmArtigo11 rm
Artigo11 rm
Gerciane Neves

Aula de introdução à proteção radiológica
Aula de introdução à proteção radiológicaAula de introdução à proteção radiológica
Aula de introdução à proteção radiológica
Gustavo Vasconcelos

Nanotecnologia de dispositivos spintrônicos: presente e futuro
Nanotecnologia de dispositivos spintrônicos: presente e futuroNanotecnologia de dispositivos spintrônicos: presente e futuro
Nanotecnologia de dispositivos spintrônicos: presente e futuro
Instituto Nacional de Engenharia de Superfícies

Aula 01 proteção radiológica
Aula 01  proteção radiológicaAula 01  proteção radiológica
Aula 01 proteção radiológica
Nathanael Melchisedeck Brancaglione

Espectroscopia em IV e UV
Espectroscopia em IV e UVEspectroscopia em IV e UV
Espectroscopia em IV e UV
Sunny K. S. Freitas

Histórico da radiação
Histórico da radiaçãoHistórico da radiação
Histórico da radiação
ProfªThaiza Montine


Mais procurados (20)

Interação da Radiação com a Matéria I
Interação da Radiação com a Matéria IInteração da Radiação com a Matéria I
Interação da Radiação com a Matéria I

Princípios de física radiológica
Princípios de física radiológicaPrincípios de física radiológica
Princípios de física radiológica

Aula 02 proteção radiológica
Aula 02 proteção radiológicaAula 02 proteção radiológica
Aula 02 proteção radiológica

Dualidade onda particula
Dualidade onda particulaDualidade onda particula
Dualidade onda particula

PRINCÍPIO FÍSICO DA RM
PRINCÍPIO FÍSICO DA RMPRINCÍPIO FÍSICO DA RM
PRINCÍPIO FÍSICO DA RM

Eletro relat - brett
Eletro relat - brettEletro relat - brett
Eletro relat - brett

INTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIA
INTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIAINTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIA
INTERAÇÕES ELETROMAGNÉTICAS COM A MATÉRIA

Atps 2 eletromagnetismo etapa 2 passo 1
Atps 2 eletromagnetismo etapa 2 passo 1Atps 2 eletromagnetismo etapa 2 passo 1
Atps 2 eletromagnetismo etapa 2 passo 1

Aula interacao 1
Aula interacao 1Aula interacao 1
Aula interacao 1

Radiação ionizante e não ionizante
Radiação ionizante e não ionizanteRadiação ionizante e não ionizante
Radiação ionizante e não ionizante

Espectroscopia
Espectroscopia Espectroscopia
Espectroscopia

Exercícios química geral_aula_i4
Exercícios química geral_aula_i4Exercícios química geral_aula_i4
Exercícios química geral_aula_i4

200610201944550.2 aula interacao da radiacao com a materia
200610201944550.2 aula   interacao da radiacao com a materia200610201944550.2 aula   interacao da radiacao com a materia
200610201944550.2 aula interacao da radiacao com a materia

Espectrometria de raios x
Espectrometria de raios xEspectrometria de raios x
Espectrometria de raios x

Artigo11 rm
Artigo11 rmArtigo11 rm
Artigo11 rm

Aula de introdução à proteção radiológica
Aula de introdução à proteção radiológicaAula de introdução à proteção radiológica
Aula de introdução à proteção radiológica

Nanotecnologia de dispositivos spintrônicos: presente e futuro
Nanotecnologia de dispositivos spintrônicos: presente e futuroNanotecnologia de dispositivos spintrônicos: presente e futuro
Nanotecnologia de dispositivos spintrônicos: presente e futuro

Aula 01 proteção radiológica
Aula 01  proteção radiológicaAula 01  proteção radiológica
Aula 01 proteção radiológica

Espectroscopia em IV e UV
Espectroscopia em IV e UVEspectroscopia em IV e UV
Espectroscopia em IV e UV

Histórico da radiação
Histórico da radiaçãoHistórico da radiação
Histórico da radiação


Destaque

Generos musicales
Generos musicalesGeneros musicales
Generos musicales
Andres Casanova Castañeda

How to neutralize vulnerabilities in a mixed cloud- on premise environment
How to neutralize vulnerabilities in a mixed cloud- on premise environmentHow to neutralize vulnerabilities in a mixed cloud- on premise environment
How to neutralize vulnerabilities in a mixed cloud- on premise environment
Estuate, Inc.

Ft revisões das operações com potências resolucao
Ft revisões das operações com potências resolucaoFt revisões das operações com potências resolucao
Ft revisões das operações com potências resolucaoAnabela Matoso

Azul
AzulAzul
O espelho e a máscara
O espelho e a máscaraO espelho e a máscara
O espelho e a máscara
asevero81

Reg rampa da penha
Reg rampa da penhaReg rampa da penha
Reg rampa da penha
James Jesus

Cuál será
Cuál seráCuál será
Cuál será
saandrita

Aprendizaje colaborativo andrea santander
Aprendizaje colaborativo andrea santanderAprendizaje colaborativo andrea santander
Aprendizaje colaborativo andrea santander
andrea_95

130616 agenda nacional
130616 agenda nacional130616 agenda nacional
130616 agenda nacional
Lhm Hernández

courses certificates 28 Aug 16 (2)
courses certificates 28 Aug 16 (2)courses certificates 28 Aug 16 (2)
courses certificates 28 Aug 16 (2)
Mir Jawad Ali

Web 2.0
Web 2.0 Web 2.0
Web 2.0
IvanDominguez18

Resume 9-7
Resume 9-7Resume 9-7
Resume 9-7
Alexandra Devito

Informatic
InformaticInformatic
Informatic
dellnira

Mediacao copy
Mediacao   copyMediacao   copy
Mediacao copy
Fulgêncio Artur

Webs 1,2,3
Webs 1,2,3Webs 1,2,3
Trabajo 4 alfredo y marcos
Trabajo 4 alfredo y marcosTrabajo 4 alfredo y marcos
Trabajo 4 alfredo y marcos
sinrumbosl

El elefante sumiso
El elefante sumisoEl elefante sumiso
El elefante sumiso
sebashenry

Presentation1
Presentation1Presentation1
Presentation1
Riley Leder

Cuestionario harj
Cuestionario harjCuestionario harj
Cuestionario harj
rojuarez

Dossier CEOE Tenerife fondos feder
Dossier CEOE Tenerife fondos federDossier CEOE Tenerife fondos feder
Dossier CEOE Tenerife fondos feder
ABC_Canarias


Destaque (20)

Generos musicales
Generos musicalesGeneros musicales
Generos musicales

How to neutralize vulnerabilities in a mixed cloud- on premise environment
How to neutralize vulnerabilities in a mixed cloud- on premise environmentHow to neutralize vulnerabilities in a mixed cloud- on premise environment
How to neutralize vulnerabilities in a mixed cloud- on premise environment

Ft revisões das operações com potências resolucao
Ft revisões das operações com potências resolucaoFt revisões das operações com potências resolucao
Ft revisões das operações com potências resolucao

Azul
AzulAzul
Azul

O espelho e a máscara
O espelho e a máscaraO espelho e a máscara
O espelho e a máscara

Reg rampa da penha
Reg rampa da penhaReg rampa da penha
Reg rampa da penha

Cuál será
Cuál seráCuál será
Cuál será

Aprendizaje colaborativo andrea santander
Aprendizaje colaborativo andrea santanderAprendizaje colaborativo andrea santander
Aprendizaje colaborativo andrea santander

130616 agenda nacional
130616 agenda nacional130616 agenda nacional
130616 agenda nacional

courses certificates 28 Aug 16 (2)
courses certificates 28 Aug 16 (2)courses certificates 28 Aug 16 (2)
courses certificates 28 Aug 16 (2)

Web 2.0
Web 2.0 Web 2.0
Web 2.0

Resume 9-7
Resume 9-7Resume 9-7
Resume 9-7

Informatic
InformaticInformatic
Informatic

Mediacao copy
Mediacao   copyMediacao   copy
Mediacao copy

Webs 1,2,3
Webs 1,2,3Webs 1,2,3
Webs 1,2,3

Trabajo 4 alfredo y marcos
Trabajo 4 alfredo y marcosTrabajo 4 alfredo y marcos
Trabajo 4 alfredo y marcos

El elefante sumiso
El elefante sumisoEl elefante sumiso
El elefante sumiso

Presentation1
Presentation1Presentation1
Presentation1

Cuestionario harj
Cuestionario harjCuestionario harj
Cuestionario harj

Dossier CEOE Tenerife fondos feder
Dossier CEOE Tenerife fondos federDossier CEOE Tenerife fondos feder
Dossier CEOE Tenerife fondos feder


Semelhante a Rm aula1

Ressonancia_magnetica_basica_slide_da_net.pptx
Ressonancia_magnetica_basica_slide_da_net.pptxRessonancia_magnetica_basica_slide_da_net.pptx
Ressonancia_magnetica_basica_slide_da_net.pptx
PatriciaFarias81

Electrotecnia e magnetismo
Electrotecnia e magnetismoElectrotecnia e magnetismo
Electrotecnia e magnetismo
eqeqe

RESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEARRESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEAR
Renata Oliveira

Estudo sobre Campo Magnético
Estudo sobre Campo MagnéticoEstudo sobre Campo Magnético
Estudo sobre Campo Magnético
Pe Gil Medeiros

Campo Magnético
Campo MagnéticoCampo Magnético
Campo Magnético
Pe Gil Medeiros

Aula de rm prof. luis aguiar
Aula de rm   prof. luis aguiarAula de rm   prof. luis aguiar
Aula de rm prof. luis aguiar
waddan coelho da cruz

Introdução básica à rm
Introdução básica à rmIntrodução básica à rm
Introdução básica à rm
Nilton Campos

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo
Luiz Carlos Ferreira

ressonancia 2.ppt
ressonancia 2.pptressonancia 2.ppt
ressonancia 2.ppt
BemVegneshSustentabi

Apostila ressonancia magnetica
Apostila ressonancia magneticaApostila ressonancia magnetica
Apostila ressonancia magnetica
Oswaldo Johansen

Principios fisicos da_ressonancia_magnetica
Principios fisicos da_ressonancia_magneticaPrincipios fisicos da_ressonancia_magnetica
Principios fisicos da_ressonancia_magnetica
Maxwell Araujo

Aula 20 partículas magnéticas
Aula 20   partículas magnéticasAula 20   partículas magnéticas
Aula 20 partículas magnéticas
Renaldo Adriano

Aula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & RadiaçãoAula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & Radiação
Ronaldo Santana

Magnetismo 2020.pptx
Magnetismo 2020.pptxMagnetismo 2020.pptx
Magnetismo 2020.pptx
LuizCsar13

Ressonancia magnetica
Ressonancia magneticaRessonancia magnetica
Ressonancia magnetica
Patricia de Paula

(20161112030631)Eletromagnetismo 2 (1).pdf
(20161112030631)Eletromagnetismo 2 (1).pdf(20161112030631)Eletromagnetismo 2 (1).pdf
(20161112030631)Eletromagnetismo 2 (1).pdf
PatriciaDonatelli

Magnetismo jacky e luh
Magnetismo   jacky e luhMagnetismo   jacky e luh
Magnetismo jacky e luh
Cristiane Tavolaro

Ressonância magnética nuclear - Horizon FCUL 0
Ressonância magnética nuclear - Horizon FCUL 0Ressonância magnética nuclear - Horizon FCUL 0
Ressonância magnética nuclear - Horizon FCUL 0
HorizonFCUL

Ressonância magnética
Ressonância magnéticaRessonância magnética
Ressonância magnética
Douglas Henrique

Radiações eletromagnéticas e suas aplicações
Radiações eletromagnéticas e suas aplicaçõesRadiações eletromagnéticas e suas aplicações
Radiações eletromagnéticas e suas aplicações
Alexandre Junior


Semelhante a Rm aula1 (20)

Ressonancia_magnetica_basica_slide_da_net.pptx
Ressonancia_magnetica_basica_slide_da_net.pptxRessonancia_magnetica_basica_slide_da_net.pptx
Ressonancia_magnetica_basica_slide_da_net.pptx

Electrotecnia e magnetismo
Electrotecnia e magnetismoElectrotecnia e magnetismo
Electrotecnia e magnetismo

RESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEARRESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEAR

Estudo sobre Campo Magnético
Estudo sobre Campo MagnéticoEstudo sobre Campo Magnético
Estudo sobre Campo Magnético

Campo Magnético
Campo MagnéticoCampo Magnético
Campo Magnético

Aula de rm prof. luis aguiar
Aula de rm   prof. luis aguiarAula de rm   prof. luis aguiar
Aula de rm prof. luis aguiar

Introdução básica à rm
Introdução básica à rmIntrodução básica à rm
Introdução básica à rm

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo

ressonancia 2.ppt
ressonancia 2.pptressonancia 2.ppt
ressonancia 2.ppt

Apostila ressonancia magnetica
Apostila ressonancia magneticaApostila ressonancia magnetica
Apostila ressonancia magnetica

Principios fisicos da_ressonancia_magnetica
Principios fisicos da_ressonancia_magneticaPrincipios fisicos da_ressonancia_magnetica
Principios fisicos da_ressonancia_magnetica

Aula 20 partículas magnéticas
Aula 20   partículas magnéticasAula 20   partículas magnéticas
Aula 20 partículas magnéticas

Aula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & RadiaçãoAula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & Radiação

Magnetismo 2020.pptx
Magnetismo 2020.pptxMagnetismo 2020.pptx
Magnetismo 2020.pptx

Ressonancia magnetica
Ressonancia magneticaRessonancia magnetica
Ressonancia magnetica

(20161112030631)Eletromagnetismo 2 (1).pdf
(20161112030631)Eletromagnetismo 2 (1).pdf(20161112030631)Eletromagnetismo 2 (1).pdf
(20161112030631)Eletromagnetismo 2 (1).pdf

Magnetismo jacky e luh
Magnetismo   jacky e luhMagnetismo   jacky e luh
Magnetismo jacky e luh

Ressonância magnética nuclear - Horizon FCUL 0
Ressonância magnética nuclear - Horizon FCUL 0Ressonância magnética nuclear - Horizon FCUL 0
Ressonância magnética nuclear - Horizon FCUL 0

Ressonância magnética
Ressonância magnéticaRessonância magnética
Ressonância magnética

Radiações eletromagnéticas e suas aplicações
Radiações eletromagnéticas e suas aplicaçõesRadiações eletromagnéticas e suas aplicações
Radiações eletromagnéticas e suas aplicações


Mais de Gerciane Neves

Noções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologiaNoções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologia
Gerciane Neves

Mri in practice
Mri in practiceMri in practice
Mri in practice
Gerciane Neves

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata
Gerciane Neves

Palestra98
Palestra98Palestra98
Palestra98
Gerciane Neves

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata
Gerciane Neves

Mamografia 2
Mamografia 2Mamografia 2
Mamografia 2
Gerciane Neves

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia
Gerciane Neves

Apostila mamografia final
Apostila mamografia finalApostila mamografia final
Apostila mamografia final
Gerciane Neves

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia
Gerciane Neves

Controle de qualidade em odontologia
Controle de qualidade em odontologiaControle de qualidade em odontologia
Controle de qualidade em odontologia
Gerciane Neves


Mais de Gerciane Neves (10)

Noções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologiaNoções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologia

Mri in practice
Mri in practiceMri in practice
Mri in practice

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata

Palestra98
Palestra98Palestra98
Palestra98

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata

Mamografia 2
Mamografia 2Mamografia 2
Mamografia 2

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia

Apostila mamografia final
Apostila mamografia finalApostila mamografia final
Apostila mamografia final

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia

Controle de qualidade em odontologia
Controle de qualidade em odontologiaControle de qualidade em odontologia
Controle de qualidade em odontologia


Rm aula1

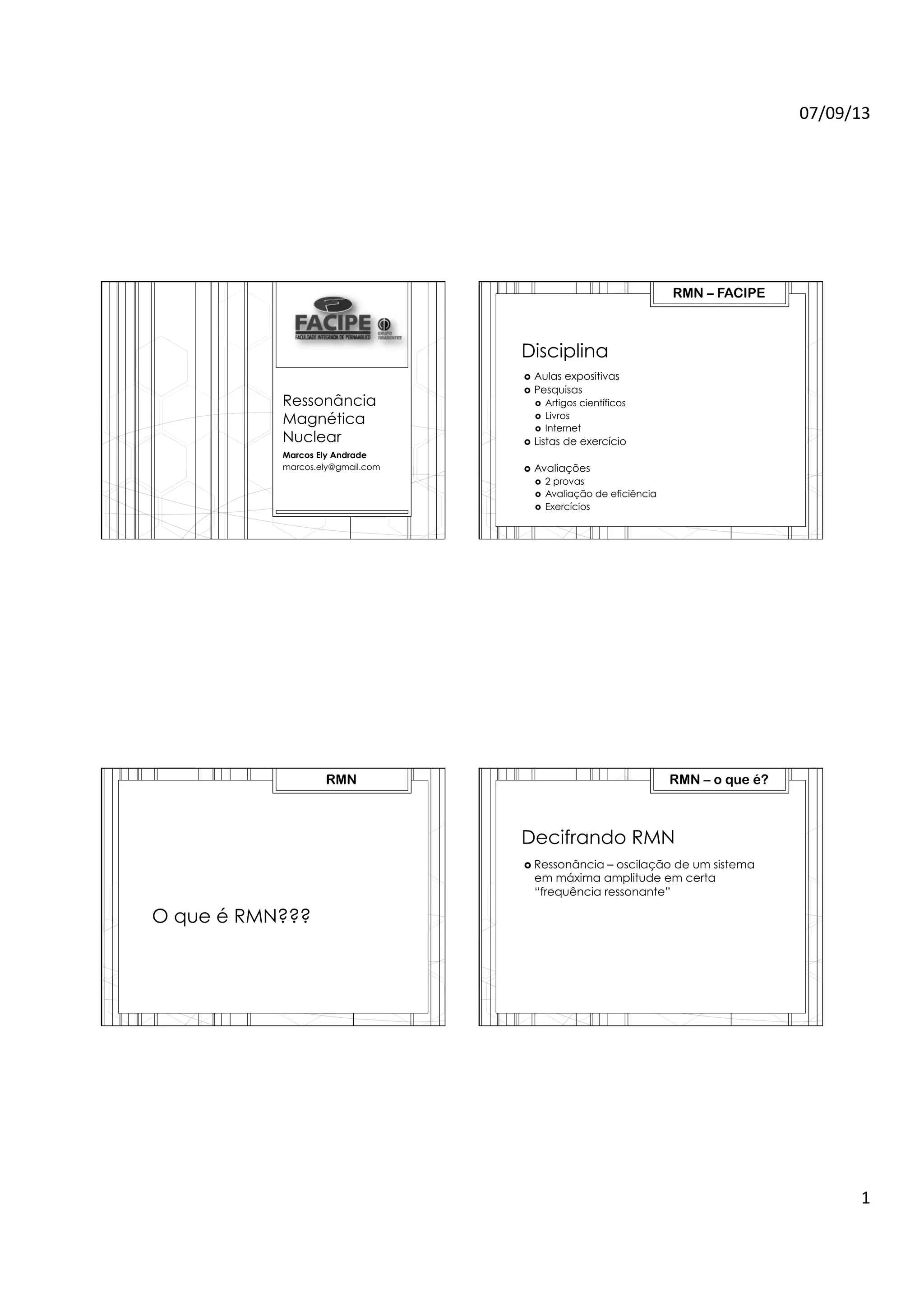

  • 1. 07/09/13   1   Ressonância Magnética Nuclear Marcos Ely Andrade marcos.ely@gmail.com Disciplina ›  Aulas expositivas ›  Pesquisas ›  Artigos científicos ›  Livros ›  Internet ›  Listas de exercício ›  Avaliações ›  2 provas ›  Avaliação de eficiência ›  Exercícios RMN – FACIPE O que é RMN??? RMN Decifrando RMN ›  Ressonância – oscilação de um sistema em máxima amplitude em certa “frequência ressonante” RMN – o que é?
  • 2. 07/09/13   2   O que é ressonância? Ressonância Decifrando RMN ›  Ressonância – oscilação de um sistema em máxima amplitude em certa “frequência ressonante” ›  Magnética – utiliza campo magnético RMN – o que é? Campo magnético Decifrando RMN ›  Ressonância – oscilação de um sistema em máxima amplitude em certa “frequência ressonante” ›  Magnética – utiliza campo magnético ›  Nuclear – núcleo do átomo RMN – o que é?

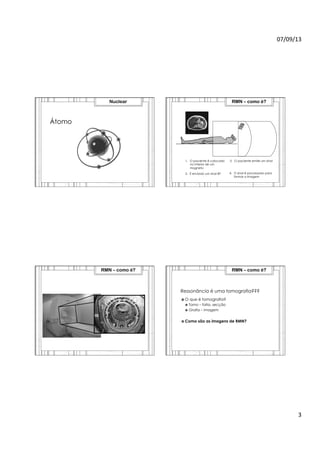

  • 3. 07/09/13   3   Átomo Nuclear 1.  O paciente é colocado no interior de um magneto 4.  O sinal é processado para formar a imagem RMN – como é? 2.  É enviado um sinal RF 3.  O paciente emite um sinal RMN – como é? Ressonância é uma tomografia??? ›  O que é tomografia? ›  Tomo – fatia, secção ›  Grafia – imagem ›  Como são as imagens de RMN? RMN – como é?
  • 4. 07/09/13   4   Imagens por RMN – IRM IRM T2 FLAIR T2* T1 IRM IRM IRM
  • 5. 07/09/13   5   O que acontece quando o paciente é colocado no interior do magneto? ? RMN – como é? Histórico Histórico "   1952 - Felix Bloch e Edward Purcell – fenômeno da ressonância magnética. "   1971 - Raymond Damadian – tecidos e tumores respondem de forma diferente ao efeito do campo magnético. "   1975 - Richard Ernst – método matemático para formação da imagem por ressonância magnética (IRM) "   1977 - Peter Mansfield – técnica da Imagem Eco Planar (IEP), desenvolvida nos anos seguintes para produzir imagens de vídeo na taxa de 30 ms / imagem. "   1992 – fIRM (funcional), possibilitando o mapeamento funcional de várias regiões do cérebro humano. "   2003 - Paul C. Lauterbur (Universidade de Illinois) e Peter Mansfield (Universidade de Nottingham) – prêmio Nobel em Medicina por suas descobertas no campo da Imagem por Ressonância Magnética. Revisão de física
  • 6. 07/09/13   6   Revisão de física ›  Ressonância ›  Grandezas escalares e vetoriais ›  Magnetismo ›  Campo Magnético ›  Indução Magnética ›  Domínios magnéticos ›  Dipolo Magnético ›  Momento Magnético ›  Geração do Campo Magnético ›  Classificação das Substâncias Magnéticas Física aplicada à RMN Ressonância acústica Ressonância Ressonância Ponte de Tacoma, Ohio – 1940. http://www.youtube.com/watch?v=CQ9AHlwbLaI Ressonância    Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Grandezas  escalares  e  vetoriais   •  Na  Jsica  existem  grandezas  escalares  e  vetoriais   –  Escalares:  são  grandezas  que  ficam  perfeitamente   caracterizadas  quando  conhecemos  apenas  sua  intensidade   acompanhada  pela  correspondente  unidade  de  medida.   Tensão:  220  V  Massa:   110  kg
  • 7. 07/09/13   7      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Grandezas  escalares  e  vetoriais   •  Na  Jsica  existem  grandezas  escalares  e  vetoriais   –  Vetoriais:  são  grandezas  que  para  ficar  totalmente   caracterizada,  é  necessário  saber  não  apenas  a  sua  intensidade   ou  módulo  mas  também  a  sua  direção  e  o  seu  sen<do.     Velocidade:    45  km/h   (direção  norte-­‐sul,  sen<do  de  sul  para  norte)   NorteßSul      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Para  que  servem  os  vetores?   •  Os  vetores  auxiliam  na  solução  de  problemas  Jsicos  que   envolvem  grandezas  vetoriais.   •  Vetores  são  geralmente  representados  por  flechas.   Entretanto,  não   confunda  vetores   com  flechas.  Vetor  é   uma  representação   matemá>ca  para   uma  grandeza  Jsica.   +   =  0  =   +   a   b   a+b   a   a   2a   a   -­‐a      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Magne>smo   •  O  magne>smo  é  uma  propriedade  fundamental  da   matéria.  Toda  a  matéria  é  magné>ca  em  algum  grau.   O  aço  é  ferromagné<co  e  a   madeira  é  paramagné<ca   Um  ímã  “gruda”  na  porta  de   aço  da  geladeira,  porém  “não   gruda”  numa  porta  de  madeira.   O mais antigo livro de Medicina que se conhece, escrito cerca de 1000 anos antes de Cristo — o "Livro de Medicina Interna do Imperador Amarelo" — faz referência ao uso do magnetismo nas artes da cura. Há evidências, em obras hindus, egípcias e persas, de que as propriedades da magnetita eram conhecidas mesmo em épocas ainda mais remotas. Carla Poliana Souza
  • 8. 07/09/13   8      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Campo  Magné>co,  B   •  Campo  magné>co  é  uma  região  em  torno  de  um  ímã  ou   de  uma  bobina   •  A  sua  representação  é  feita  a  través  de  linhas  de  campo   ou  linha  de  indução,  que  são  linhas  imaginárias  fechadas   que  saem  do  pólo  norte  e  entram  no  pólo  sul.   •  Cada  ponto  de  um  campo  magné>co  é  caracterizado  por   um  vetor  B,  denominado  vetor  indução  magné<ca,   sempre  tangente  às  linhas  de  campo  e  no  mesmo   sen>do  delas.      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Campo  Magné>co,  B   N   S   Linhas  de  indução      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Campo  Magné>co,  B   •  Ao  colocarmos  bússolas  em  torno  de  um  ímã  verificamos  que  estas  se   orientam  em  diversas  direções  devido  a  ação  de  forças  magné>cas.     •  O  ímã  cria  um  campo  magné>co  em  torno  de  si   N   S      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Campo  Magné>co,  B   A  primeira  teoria:  O  modelo  de  Descartes  para  o  magne>smo  terrestre.

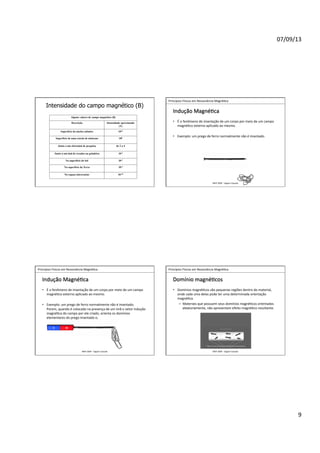

  • 9. 07/09/13   9   Intensidade do campo magnético (B) Alguns valores de campo magnético (B) Descrição Intensidade aproximada (T) Superfície do núcleo atômico 1012 Superfície de uma estrela de nêutrons 108 Junto a um eletroímã de pesquisa de 2 a 4 Junto a um ímã de recados na geladeira 10-2 Na superfície do Sol 10-2 Na superfície da Terra 10-4 No espaço interestelar 10-10    Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Indução  Magné>ca   •  É  o  fenômeno  de  imantação  de  um  corpo  por  meio  de  um  campo   magné>co  externo  aplicado  ao  mesmo.   •  Exemplo:  um  prego  de  ferro  normalmente  não  é  imantado.      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Indução  Magné>ca   •  É  o  fenômeno  de  imantação  de  um  corpo  por  meio  de  um  campo   magné>co  externo  aplicado  ao  mesmo.   •  Exemplo:  um  prego  de  ferro  normalmente  não  é  imantado.   Porem,  quando  é  colocado  na  presença  de  um  ímã  o  vetor  indução   magné>ca  do  campo  por  ele  criado,  orienta  os  domínios   elementares  do  prego  imantado-­‐o.      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Domínio  magné>cos   •  Domínios  magné>cos  são  pequenas  regiões  dentro  do  material,   onde  cada  uma  delas  pode  ter  uma  determinada  orientação   magné>ca.   –  Materiais  que  possuem  seus  domínios  magné>cos  orientados   aleatoriamente,  não  apresentam  efeito  magné>co  resultante.

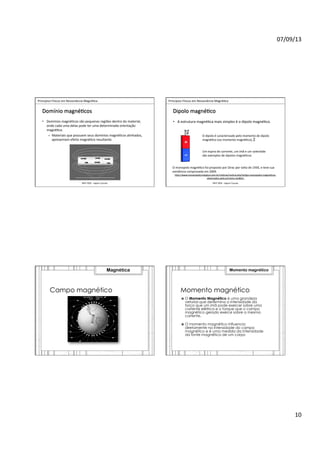

  • 10. 07/09/13   10      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Domínio  magné>cos   •  Domínios  magné>cos  são  pequenas  regiões  dentro  do  material,   onde  cada  uma  delas  pode  ter  uma  determinada  orientação   magné>ca.   –  Materiais  que  possuem  seus  domínios  magné>cos  alinhados,   apresentam  efeito  magné>co  resultante.      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Dipolo  magné>co   •  A  estrutura  magné>ca  mais  simples  é  o  dipolo  magné>co.     O  monopolo  magné>co  foi  proposto  por  Dirac  por  volta  de  1930,  e  teve  sua   existência  comprovada  em  2009.   hlp://www.inovacaotecnologica.com.br/no>cias/no>cia.php?ar>go=monopolos-­‐magne>cos-­‐ observados-­‐pela-­‐primeira-­‐vez&id=     O  dipolo  é  caracterizado  pelo  momento  de  dipolo   magné>co  (ou  momento  magné>co),  μ   Um  espira  de  corrente,  um  ímã  e  um  solenóide   são  exemplos  de  dipolos  magné>cos   Campo magnético Magnética Momento magnético ›  O Momento Magnético é uma grandeza vetorial que determina a intensidade da força que um imã pode exercer sobre uma corrente elétrica e o torque que o campo magnético gerado exerce sobre a mesma corrente. ›  O momento magnético influencia diretamente na intensidade do campo magnético e é uma medida da intensidade da fonte magnética de um corpo Momento magnético

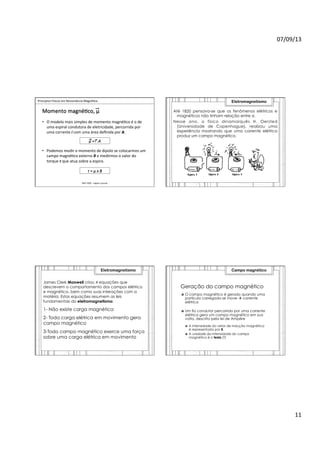

  • 11. 07/09/13   11      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Momento  magné>co,  μ   •  O  modelo  mais  simples  de  momento  magné>co  é  o  de   uma  espiral  condutora  de  eletricidade,  percorrida  por   uma  corrente  i  com  uma  área  definida  por  A.   •  Podemos  medir  o  momento  de  dipolo  se  colocarmos  um   campo  magné>co  externo  B  e  medirmos  o  valor  do   torque  τ  que  atua  sobre  a  espira.   μ  =      .A   τ  =  μ  x  B   Até 1820 pensava-se que os fenômenos elétricos e magnéticos não tinham relação entre si. Nesse ano, o físico dinamarquês H. Oersted (Universidade de Copenhague), realizou uma experiência mostrando que uma corrente elétrica produz um campo magnético. Eletromagnetismo James Clerk Maxwell criou 4 equações que descrevem o comportamento dos campos elétrico e magnético, bem como suas interações com a matéria. Estas equações resumem as leis fundamentais do eletromagnetismo: 1- Não existe carga magnética 2- Toda carga elétrica em movimento gera campo magnético 3-Todo campo magnético exerce uma força sobre uma carga elétrica em movimento Eletromagnetismo Geração do campo magnético ›  O campo magnético é gerado quando uma partícula carregada se move à corrente elétrica ›  Um fio condutor percorrido por uma corrente elétrica gera um campo magnético em sua volta, descrito pela lei de Ampère ›  A intensidade do vetor de indução magnética é representada por B. ›  A unidade da intensidade do campo magnético é o tesla (T) Campo magnético

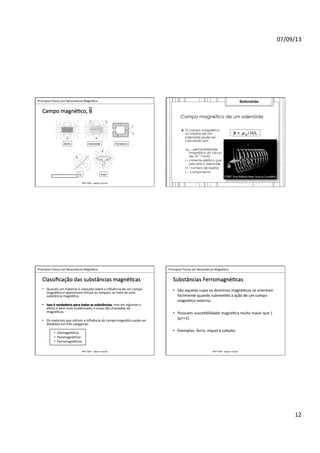

  • 12. 07/09/13   12      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Campo  magné>co,  B   Barra   Solenóide   Ferradura   Fio   Anel   Campo magnético de um solenóide ›  O campo magnético no interior de um solenóide pode ser calculado por: μ0 – permeabilidade magnética do vácuo (4π.10-7 T.m/A) i – corrente elétrica que percorre o solenoide N – número de espiras L – comprimento B = μ0.i N/L Solenóide    Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Classificação  das  substâncias  magné>cas   •  Quando  um  material  é  colocado  sobre  a  influência  de  um  campo   magné>co  e  aparecerem  forças  ou  torques,  se  trata  de  uma   substância  magné>ca.     •  Isso  é  verdadeiro  para  todas  as  substâncias,  mas  em  algumas  o   efeito  é  bem  mais  evidenciado,  e  essas  são  chamadas  de   magné>cas.   •  Os  materiais  que  sofrem  a  influência  do  campo  magné>co  pode  ser   divididos  em  três  categorias:   •  Diamagné>cos   •  Paramagné>cos   •  Ferromagné>cos      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Substâncias  Ferromagné>cas   •  São  aquelas  cujos  os  domínios  magné>cos  se  orientam   facilmente  quando  subme>do  a  ação  de  um  campo   magné>co  externo.   •  Possuem  susce>bilidade  magné>ca  muito  maior  que  1   (μ>>1).   •  Exemplos:  ferro,  níquel  e  cobalto.
  • 13. 07/09/13   13      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Substâncias  Paramagné>cas   •  São  aquelas  cujo  domínio  magné>cos  não  se  orientam   facilmente  sob  a  ação  de  um  campo  magné>co  externo.   •  A  imantação  é  pouco  intensa.  Possuem  suscep>bilidade   magné>ca  menor  que  1  (μ<1).   •  Exemplos:  madeira,  pla>na,  plás>co  e  oxigênio.      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Substância  Diamagné>ca   •  São  aquelas  cujos  domínios  magné>cos  se  orientam  em   sen>do  contrário  ao  vetor  de  indução,  sendo,  portanto   repelidos  pelo  campo  magné>co  externo.   •  Possuem  susce>bilidade  magné>ca  nega>va.   •  Exemplos:  Mercúrio,  prata,  água  e  chumbo.   “A  maioria  dos  tecidos  humanos  são  diamagné:cos.”   Levitação diamagnética Intensidade do campo magnético: 16 T http://www.youtube.com/watch?v=GLvA4p1QTXo Fundamentos da RMN Ressonância – Marcos Ely Andrade
  • 14. 07/09/13   14   O que representam estas imagens? Imagens de CT Imagem por RM e o átomo de Hidrogênio O que representam as imagens de RM? Representa o comportamento do átomo de hidrogênio RMN e H Átomo de 1H H    Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Imagem  por  RM  e  o  átomo  de  Hidrogênio   •  A  formação  de  imagem  de  RM  devesse  principalmente  as   interações  do  próton  do  núcleo  do  ¹H.     Mo>vos  Jsicos   –  O  próton  do  ¹H  apresenta  o  maior  sensibilidade  as  campos  magné>cos;   –  Possui  uma  abundância  natural  de  99,98%.     Mo>vos  biológicos   –  Aproximadamente,  10%  da  massa  corporal  é  devido  ao  átomo  de  ¹H;   –  As  imagens  só  são  possíveis  para  pequenas  moléculas  que  contenham     o  ¹H,  como  é  o  casos  da  água;   –  As  caracterís>cas  de  ressonância  do  ¹H  nos  tecidos  doentes  e  saudável   geralmente  é  diferente,  porque  a  quan>dade  de  água  varia
  • 15. 07/09/13   15   Sensibilidade de átomos a campos magnéticos externos Símbolo Elemento Abundância natural (%) Concentração nos Tecidos (mol/kg) Sensibilidade a campos magnéticos externos (%) ¹H Hidrogênio 99,98 100 100,00 ¹³C Carbono 1,1 1,1 1,59 19F Flúor 100 Desprezível 83,30 ²³Na Sódio 100 0,15 9,25 ³¹P Fósforo 100 0,001-0,05 6,63 39K Potássio 93,1 0,05 0,05 Átomos sensíveis a B 3 tipos de movimentos Spin •  Elétrons orbitando o núcleo •  Elétrons girando em volta de si •  Núcleo girando em volta de si    Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Spin   •  O  spin  é  um  propriedade   fundamental  da  matéria,   assim  como  a  carga  elétrica   e  a  massa.   •  O  spin  é  dado  em  múl>plos   de  ½  e  pode  ser  nega>vo  ou   posi>vo.   •  Dois  prótons  com  spins  -­‐½  e   +½  (pareados)  eliminam   qualquer  efeito  observável.   •  A  RM  só  pode  ser  aplicada  a   átomos  que  possuem   núcleos  não-­‐pareados   (massa  ímpar)      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   Spin   Núcleo   μ   Spin   n   -­‐1,91   ½   ¹H   2,79   ½   ²H   0,86   1   ¹²C   0   0   ¹³C   0,702   ½   μ    -­‐  momento  magné>co
  • 16. 07/09/13   16      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   O  núcleo  do  átomo  de  ¹H  possui   um  próton  em  seu  núcleo.   O  próton  possui  um  movimento   de  giro,  ou  spin,  em  torno  do   seu  próprio  eixo.   O  movimento  de  cargas  gera   uma  corrente    elétrica.   Por  consequência,  a  corrente   gera  um  campo  magné>co  ao   seu  redor...   ...com  pólos  norte  e  sul  e  um   momento  magné>co  μ   Ou  sej,a  núcleos  de  átomo  de   hidrogênio  podem  ser  vistos   como  pequenos  ímãs.   μ   Norte   Sul   Aproximação  clássica  ¹H   Hidrogênio e campo magnético externo ›  Na ausência de um campo magnético externo, os núcleos de H são orientados aleatoriamente H e campo magnético Hidrogênio e campo magnético externo ›  Na presença de um campo magnético externo forte e estático, os núcleos de H são alinhados ›  Alguns são alinhados paralelamente ›  Outros no sentido oposto H e campo magnético B    Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   B0  =  1,5  T   Interação  com  um  campo  magné>co  está>co
  • 17. 07/09/13   17      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   B0  =  1,5  T   -­‐½γB0ħ   ½γB0ħ   ΔE   Estado  de  maior  energia   Estado  de  menor  energia   Interação  com  um  campo  magné>co  está>co   γ  -­‐  constante  giromagné>ca      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   B0  =  1,5  T   ΔE   Interação  com  um  campo  magné>co  está>co      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   B0  =  1,5  T   ΔE   T  =  300  K   Momento  magné>co  resultante   Energia térmica ›  Núcleos de H com alta energia térmica possuem energia suficiente para se opor ao campo magnético. ›  Se aumentarmos a intensidade do campo magnético, cada vez menos núcleos de H conseguirão se opor ›  A energia térmica dos núcleos é determinada pela temperatura do paciente, mas não varia muito para pequenas mudanças de temperatura ›  Em equilíbrio térmico, a maioria dos núcleos possuem baixa energia e se alinham paralelos ao campo magnético H e campo magnético
  • 18. 07/09/13   18      Princípios  Físicos  em  Ressonância  Magné>ca   IMIP  2009  -­‐  Vagner  Cassola   007   O corpo humano, sob ação do campo magnético terrestre de 0,3 gauss (3.10-5 T), os momentos magnéticos não possuem uma orientação espacial definida. 1 T=10.000 G A magnetização resultante de um volume de tecido é zero. H e campo magnético O paciente é posicionado no interior do magneto sob ação de um campo magnético de, por exemplo, 1,5 T, os prótons de hidrogênio irão se orientar de acordo com a direção do campo aplicado. 1 T=10.000 G Os prótons de hidrogênio apontam tanto paralelamente quanto antiparalelamente ao campo. As duas orientações representam dois níveis de energia que o próton pode ocupar. H e campo magnético S N Magnetização
  • 19. 07/09/13   19   S N Precessão Precessão de um pião Precessão Precessão ›  Spin adicional (causado pela presença do campo magnético B0) ›  A velocidade do giro é chamada de frequência de precessão ou frequência de Larmor (ω) ›  A frequência é dada em megahertz (MHz) ›  1 Hz é um ciclo por segundo Precessão
