1. #Eletronica
Resistores

2. Natanael Simões
/natanaelsimoes.professor
natanael.simoes@ifro.edu.br
Professor de Informática no Instituto Federal de Rondônia – Campus Ariquemes
Bel. Sistemas de Informação – IESUR 2012
Esp. Planejamento Educacional e Docência no Ensino Superior – IESUR 2013
Mestrando em Computação Aplicada – UEFS 2016

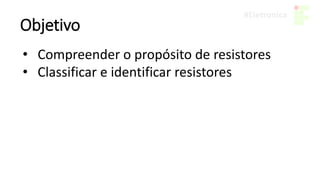

3. Objetivo
• Compreender o propósito de resistores
• Classificar e identificar resistores

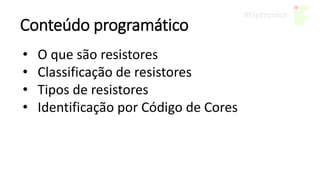

4. Conteúdo programático
• O que são resistores
• Classificação de resistores
• Tipos de resistores
• Identificação por Código de Cores

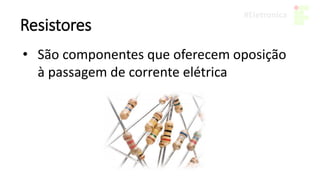

5. Resistores
• São componentes que oferecem oposição
à passagem de corrente elétrica

6. Resistores
e
e
e
e
e
e
e
e
e
e
e
e Pouca resistência,
corrente passa com facilidade

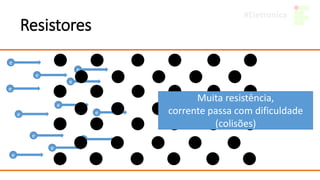

7. e
e
Resistores
e
e
e
e
e
e
e
e
e
e
Muita resistência,
corrente passa com dificuldade
(colisões)

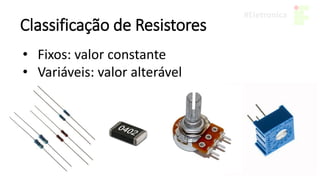

8. Classificação de Resistores
• Fixos: valor constante
• Variáveis: valor alterável

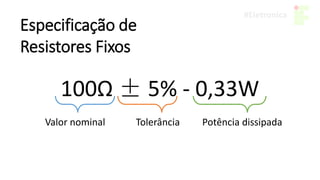

9. Especificação de
Resistores Fixos
100Ω ± 5% - 0,33W
Valor nominal Tolerância Potência dissipada

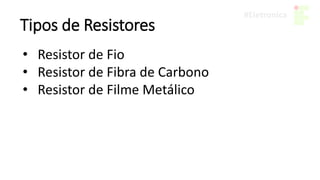

10. Tipos de Resistores
• Resistor de Fio
• Resistor de Fibra de Carbono
• Resistor de Filme Metálico

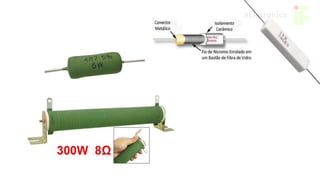

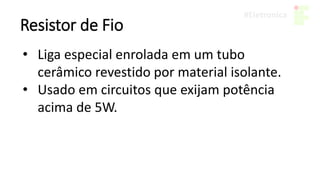

11. Resistor de Fio
• Liga especial enrolada em um tubo
cerâmico revestido por material isolante.
• Usado em circuitos que exijam potência
acima de 5W.

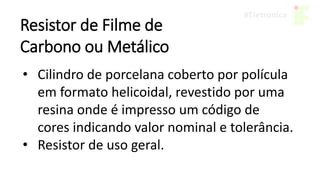

13. Resistor de Filme de
Carbono ou Metálico
• Cilindro de porcelana coberto por polícula
em formato helicoidal, revestido por uma
resina onde é impresso um código de
cores indicando valor nominal e tolerância.
• Resistor de uso geral.

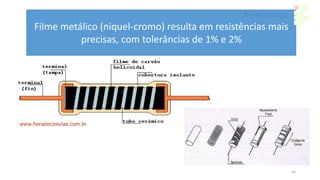

14. 14
Filme metálico (niquel-cromo) resulta em resistências mais
precisas, com tolerâncias de 1% e 2%

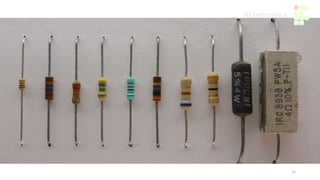

15. 15

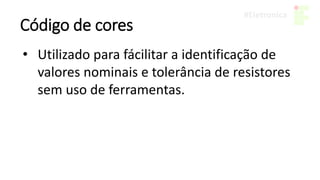

16. Código de cores
• Utilizado para fácilitar a identificação de
valores nominais e tolerância de resistores
sem uso de ferramentas.

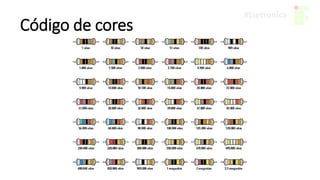

17. Código de cores

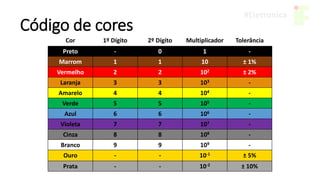

18. Código de cores
Cor 1º Dígito 2º Dígito Multiplicador Tolerância
Preto - 0 1 -
Marrom 1 1 10 ± 1%
Vermelho 2 2 102 ± 2%
Laranja 3 3 103 -
Amarelo 4 4 104 -
Verde 5 5 105 -
Azul 6 6 106 -
Violeta 7 7 107 -
Cinza 8 8 108 -
Branco 9 9 109 -
Ouro - - 10-1 ± 5%
Prata - - 10-2 ± 10%

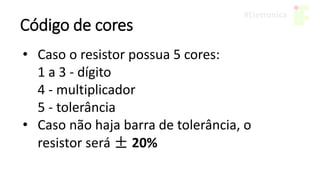

19. Código de cores
• Caso o resistor possua 5 cores:
1 a 3 - dígito
4 - multiplicador
5 - tolerância
• Caso não haja barra de tolerância, o
resistor será ± 20%

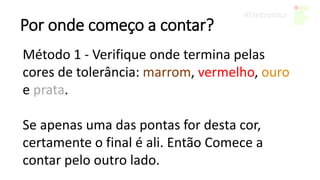

20. Por onde começo a contar?
Método 1 - Verifique onde termina pelas
cores de tolerância: marrom, vermelho, ouro
e prata.
Se apenas uma das pontas for desta cor,
certamente o final é ali. Então Comece a
contar pelo outro lado.

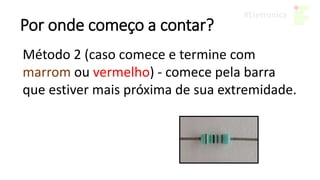

21. Por onde começo a contar?
Método 2 (caso comece e termine com
marrom ou vermelho) - comece pela barra
que estiver mais próxima de sua extremidade.

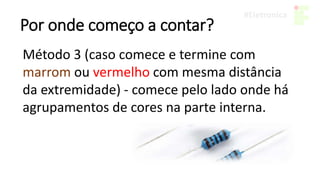

22. Por onde começo a contar?
Método 3 (caso comece e termine com
marrom ou vermelho com mesma distância
da extremidade) - comece pelo lado onde há
agrupamentos de cores na parte interna.

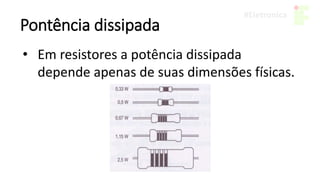

23. Pontência dissipada
• Em resistores a potência dissipada
depende apenas de suas dimensões físicas.

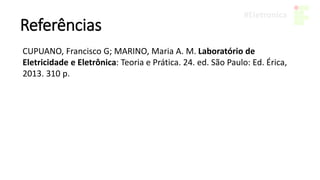

24. Referências
CUPUANO, Francisco G; MARINO, Maria A. M. Laboratório de
Eletricidade e Eletrônica: Teoria e Prática. 24. ed. São Paulo: Ed. Érica,
2013. 310 p.
