Este projeto apresenta o dimensionamento e especificações técnicas para a instalação elétrica de uma residência Tipo 3 localizada em Chókwè, Gaza, incluindo cálculos de potência, seleção de cabos e disjuntores, e detalhes sobre quadros elétricos, circuitos e sistema de proteção.

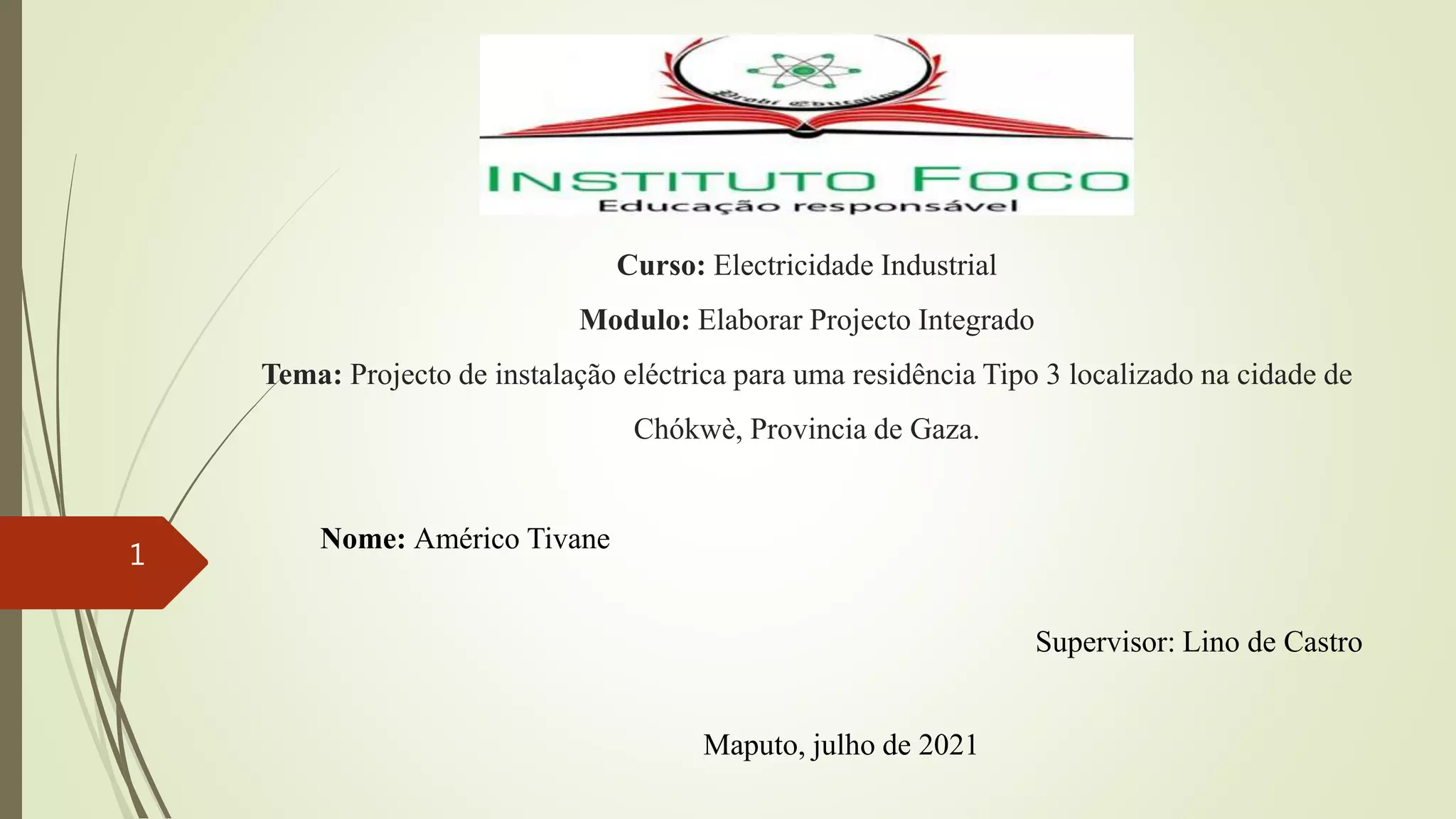

1. Curso: Electricidade Industrial
Modulo: Elaborar Projecto Integrado
Tema: Projecto de instalação eléctrica para uma residência Tipo 3 localizado na cidade de
Chókwè, Provincia de Gaza.
Nome: Américo Tivane
Supervisor: Lino de Castro
Maputo, julho de 2021
1

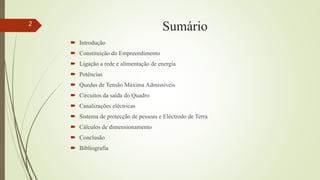

2. Sumário
 Introdução
 Constituição do Empreendimento
 Ligação a rede e alimentação de energia
 Potências
 Quedas de Tensão Máxima Admissíveis
 Circuitos da saída do Quadro
 Canalizações eléctricas
 Sistema de protecção de pessoas e Eléctrodo de Terra
 Cálculos de dimensionamento
 Conclusão
 Bibliografia
2

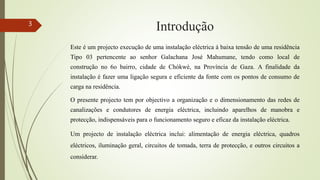

3. Introdução
Este é um projecto execução de uma instalação eléctrica á baixa tensão de uma residência
Tipo 03 pertencente ao senhor Galachana José Mahumane, tendo como local de
construção no 6o bairro, cidade de Chókwè, na Província de Gaza. A finalidade da
instalação é fazer uma ligação segura e eficiente da fonte com os pontos de consumo de
carga na residência.
O presente projecto tem por objectivo a organização e o dimensionamento das redes de
canalizações e condutores de energia eléctrica, incluindo aparelhos de manobra e
protecção, indispensáveis para o funcionamento seguro e eficaz da instalação eléctrica.
Um projecto de instalação eléctrica inclui: alimentação de energia eléctrica, quadros
eléctricos, iluminação geral, circuitos de tomada, terra de protecção, e outros circuitos a
considerar.
3

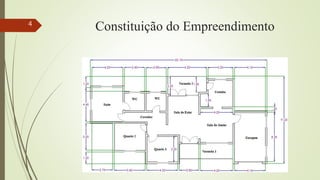

4. Constituição do Empreendimento
4

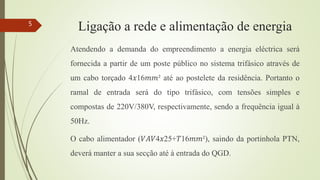

5. Ligação a rede e alimentação de energia
Atendendo a demanda do empreendimento a energia eléctrica será
fornecida a partir de um poste público no sistema trifásico através de
um cabo torçado 4𝑥16𝑚𝑚² até ao postelete da residência. Portanto o
ramal de entrada será do tipo trifásico, com tensões simples e
compostas de 220V/380V, respectivamente, sendo a frequência igual à
50Hz.
O cabo alimentador (𝑉𝐴𝑉4𝑥25+𝑇16𝑚𝑚²), saindo da portinhola PTN,
deverá manter a sua secção até à entrada do QGD.
5

6. Potências
Os factores que permitiram o cálculo da potência global a contratar, são apresentados no presente capítulo
(Artº 418 do R.S.I.U.E.E.)
 25 VA/m² para os circuitos de iluminação e tomadas para uso geral
 Para climatização uma potência de 80VA/m²;
 Para aquecimento em uma casa com 4 divisões principais temos uma potência de 2 KVA;
 Para o fogão eléctrico em uma casa com 4 divisões principais temos uma potência de 4 KVA.
A potência total instalada é de 25,59 KVA, considerando um coeficiente de simultaneidade de 0,79, a potência
requisitada será de 20,22 KVA. Alimentado com a tensão de 380V e 32 A para o disjuntor.
6

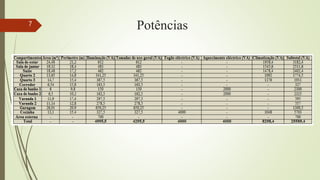

7. Potências
7

8. Quedas de Tensão Máxima Admissíveis
Segundo RSIUEE do Art.º 425 do as quedas de tensão máximas admissíveis
nas canalizações desde a origem da instalação até ao aparelho de utilização
electricamente mais afastado, supostos ligados todos os aparelhos de
utilização que possam funcionar simultaneamente, não deverá ser superior a:
 Entradas 0,5 %;
 Circuitos de alimentação de quadros 2 %;
 Circuitos de iluminação 3 %;
 Circuitos de tomadas e de equipamentos 5 %.
8

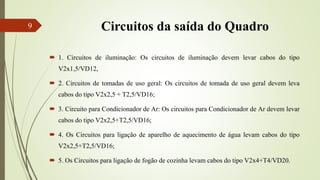

9. Circuitos da saída do Quadro
 1. Circuitos de iluminação: Os circuitos de iluminação devem levar cabos do tipo
V2x1,5/VD12,
 2. Circuitos de tomadas de uso geral: Os circuitos de tomada de uso geral devem leva
cabos do tipo V2x2,5 + T2,5/VD16;
 3. Circuito para Condicionador de Ar: Os circuitos para Condicionador de Ar devem levar
cabos do tipo V2x2,5+T2,5/VD16;
 4. Os Circuitos para ligação de aparelho de aquecimento de água levam cabos do tipo
V2x2,5+T2,5/VD16;
 5. Os Circuitos para ligação de fogão de cozinha levam cabos do tipo V2x4+T4/VD20.
9

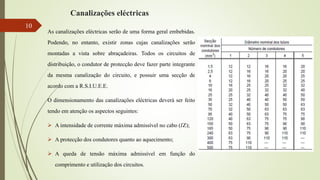

10. Canalizações eléctricas
As canalizações eléctricas serão de uma forma geral embebidas.
Podendo, no entanto, existir zonas cujas canalizações serão
montadas a vista sobre abraçadeiras. Todos os circuitos de
distribuição, o condutor de protecção deve fazer parte integrante
da mesma canalização do circuito, e possuir uma secção de
acordo com a R.S.I.U.E.E.
O dimensionamento das canalizações eléctricas deverá ser feito
tendo em atenção os aspectos seguintes:
 A intensidade de corrente máxima admissível no cabo (𝐼Z);
 A protecção dos condutores quanto ao aquecimento;
 A queda de tensão máxima admissível em função do
comprimento e utilização dos circuitos.
10

11. Sistema de protecção de pessoas e Eléctrodo de Terra
Em cada um dos quadros elétricos, existirá, além de um disjuntor ou interruptor diferencial, um
barramento de terra, devendo estar de acordo com os Art.°s 452° e 613° a 630° do
Regulamento de Segurança de Instalações de Utilização de Energia Elétrica. O sistema de
protecção de pessoas contra contactos directos e indirectos deverá dar cumprimento aos Art°s
596°; 597°; 598°; 599° e 600º do Regulamento de Segurança de Instalações de Utilização de
Energia Elétrica.
Será constituído por varetas de aço de 15 mm de diâmetro e 2m de comprimento, revestidos a
cobre com uma espessura mínima de 0,07 mm. Serão enterrados verticalmente no solo, fora de
locais de passagem, à profundidade de pelo menos 0,8 m da sua parte superior em relação ao
solo. O qual será ligado à barra de terras existente no referido quadro através de um cabo do
tipo HO7V-R 16 mm². E o sistema de aterramento a ser utilizado será TT.
11

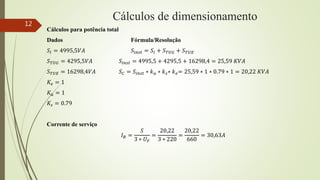

12. Cálculos de dimensionamento
Cálculos para potência total
Dados Fórmula/Resolução
𝑆𝐼 = 4995,5𝑉𝐴 𝑆𝑖𝑛𝑠𝑡 = 𝑆𝐼 + 𝑆𝑇𝑈𝐺 + 𝑆𝑇𝑈𝐸
𝑆𝑇𝑈𝐺 = 4295,5𝑉𝐴 𝑆𝑖𝑛𝑠𝑡 = 4995,5 + 4295,5 + 16298,4 = 25,59 𝐾𝑉𝐴
𝑆𝑇𝑈𝐸 = 16298,4𝑉𝐴 𝑆𝐶 = 𝑆𝑖𝑛𝑠𝑡 ∗ 𝑘𝑢 ∗ 𝑘𝑠∗ 𝑘𝑒= 25,59 ∗ 1 ∗ 0.79 ∗ 1 = 20,22 𝐾𝑉𝐴
𝐾𝑒 = 1
𝐾𝑢 = 1
𝐾𝑠 = 0.79
Corrente de serviço
𝐼𝐵 =
𝑆
3 ∗ 𝑈𝐹
=
20,22
3 ∗ 220
=
20,22
660
= 30,63𝐴
12

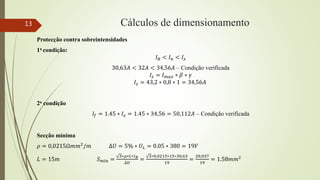

13. Cálculos de dimensionamento
Protecção contra sobreintensidades
1a condição:
𝐼𝐵 < 𝐼𝑛 < 𝐼𝑧
30,63𝐴 < 32𝐴 < 34,56𝐴 – Condição verificada
𝐼𝑧 = 𝐼𝑚𝑎𝑥 ∗ 𝛽 ∗ 𝛾
𝐼𝑧 = 43,2 ∗ 0,8 ∗ 1 = 34,56𝐴
2a condição
𝐼𝑓 = 1.45 ∗ 𝐼𝑧 = 1.45 ∗ 34,56 = 50,112𝐴 – Condição verificada
Secção mínima
𝜌 = 0,0215Ω𝑚𝑚2/𝑚 ∆𝑈 = 5% ∗ 𝑈𝐿 = 0.05 ∗ 380 = 19𝑉
𝐿 = 15𝑚 𝑆𝑚𝑖𝑛 =
3∗𝜌∗𝐿∗𝐼𝐵
∆𝑈
=
3∗0,0215∗15∗30,63
19
=
20,037
19
= 1.58𝑚𝑚2
13

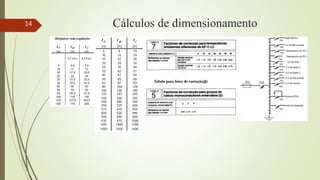

14. Cálculos de dimensionamento
14

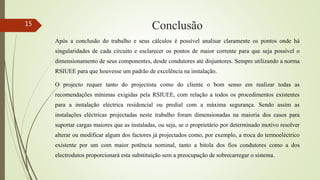

15. Conclusão
Após a conclusão do trabalho e seus cálculos é possível analisar claramente os pontos onde há
singularidades de cada circuito e esclarecer os pontos de maior corrente para que seja possível o
dimensionamento de seus componentes, desde condutores até disjuntores. Sempre utilizando a norma
RSIUEE para que houvesse um padrão de excelência na instalação.
O projecto requer tanto do projectista como do cliente o bom senso em realizar todas as
recomendações mínimas exigidas pela RSIUEE, com relação a todos os procedimentos existentes
para a instalação eléctrica residencial ou predial com a máxima segurança. Sendo assim as
instalações eléctricas projectadas neste trabalho foram dimensionadas na maioria dos casos para
suportar cargas maiores que as instaladas, ou seja, se o proprietário por determinado motivo resolver
alterar ou modificar algum dos factores já projectados como, por exemplo, a troca do termoeléctrico
existente por um com maior potência nominal, tanto a bitola dos fios condutores como a dos
electrodutos proporcionará esta substituição sem a preocupação de sobrecarregar o sistema.
15

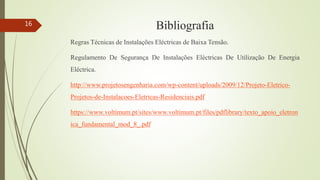

16. Bibliografia
Regras Técnicas de Instalações Eléctricas de Baixa Tensão.
Regulamento De Segurança De Instalações Eléctricas De Utilização De Energia
Eléctrica.
http://www.projetosengenharia.com/wp-content/uploads/2009/12/Projeto-Eletrico-
Projetos-de-Instalacoes-Eletricas-Residenciais.pdf
https://www.voltimum.pt/sites/www.voltimum.pt/files/pdflibrary/texto_apoio_eletron
ica_fundamental_mod_8_.pdf
16
