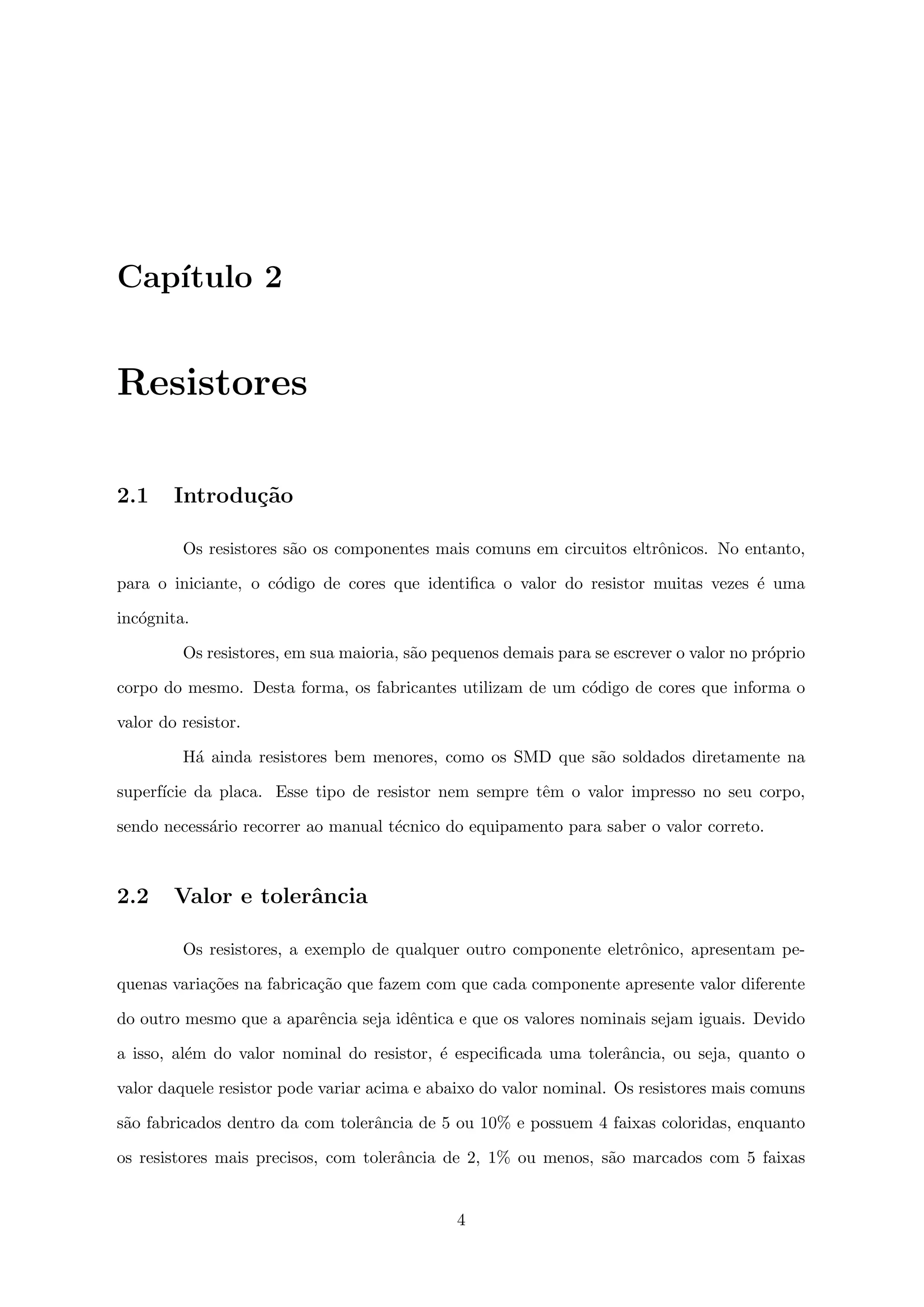

1. Captulo 2
Resistores
2.1 Introduc~ao
Os resistores s~ao os componentes mais comuns em circuitos eltr^onicos. No entanto,
para o iniciante, o codigo de cores que identi

2. ca o valor do resistor muitas vezes e uma
incognita.
Os resistores, em sua maioria, s~ao pequenos demais para se escrever o valor no proprio
corpo do mesmo. Desta forma, os fabricantes utilizam de um codigo de cores que informa o
valor do resistor.
Ha ainda resistores bem menores, como os SMD que s~ao soldados diretamente na
superfcie da placa. Esse tipo de resistor nem sempre t^em o valor impresso no seu corpo,
sendo necessario recorrer ao manual tecnico do equipamento para saber o valor correto.
2.2 Valor e toler^ancia
Os resistores, a exemplo de qualquer outro componente eletr^onico, apresentam pe-quenas
variac~oes na fabricac~ao que fazem com que cada componente apresente valor diferente
do outro mesmo que a apar^encia seja id^entica e que os valores nominais sejam iguais. Devido
a isso, alem do valor nominal do resistor, e especi

3. cada uma toler^ancia, ou seja, quanto o
valor daquele resistor pode variar acima e abaixo do valor nominal. Os resistores mais comuns
s~ao fabricados dentro da com toler^ancia de 5 ou 10% e possuem 4 faixas coloridas, enquanto
os resistores mais precisos, com toler^ancia de 2, 1% ou menos, s~ao marcados com 5 faixas
4

4. coloridas para permitir um dgito a mais de precis~ao.
2.2.1 Como ler um resistor de 4 faixas
Para os resistores de 4 faixas ha uma cor que esta mais proxima do extremo. Esta e
a primeira cor a ser considerada na leitura e representa o primeiro dgito do valor. A segunda
cor representa o segundo dgito. A terceira cor representa o fator multiplicativo. Por
