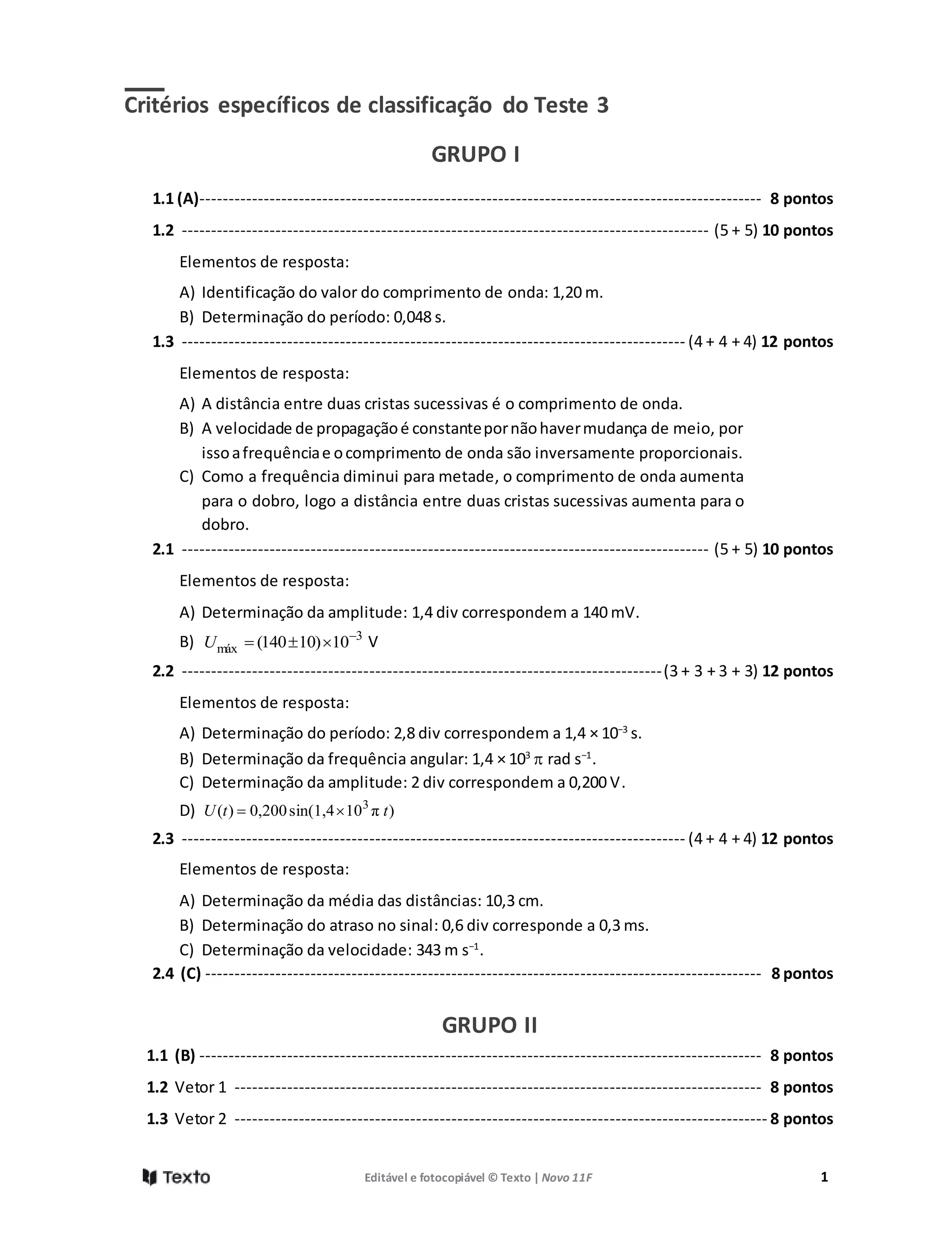

Critérios específicos de classificação do Teste 3
GRUPO I
1.1 (A)------------------------------------------------------------------------------------------------ 8 pontos
1.2 ------------------------------------------------------------------------------------------ (5 + 5) 10 pontos
Elementos de resposta:
A) Identificação do valor do comprimento de onda: 1,20 m.
B) Determinação do período: 0,048 s.
1.3 -------------------------------------------------------------------------------------- (4 + 4 + 4) 12 pontos
Elementos de resposta:
A) A distância entre duas cristas sucessivas é o comprimento de onda.
B) A velocidade de propagaçãoé constantepornãohavermudança de meio, por
issoafrequênciae ocomprimento de onda são inversamente proporcionais.
C) Como a frequência diminui para metade, o comprimento de onda aumenta
para o dobro, logo a distância entre duas cristas sucessivas aumenta para o
dobro.
2.1 ------------------------------------------------------------------------------------------ (5 + 5) 10 pontos
Elementos de resposta:
A) Determinação da amplitude: 1,4 div correspondem a 140 mV.
B) 3
máx 10)10140( 
U V
2.2 ----------------------------------------------------------------------------------(3 + 3 + 3 + 3) 12 pontos
Elementos de resposta:
A) Determinação do período: 2,8 div correspondem a 1,4 × 10−3
s.
B) Determinação da frequência angular: 1,4 × 103
 rad s−1
.
C) Determinação da amplitude: 2 div correspondem a 0,200 V.
D) )π10sin(1,40,200)( 3
ttU 
2.3 -------------------------------------------------------------------------------------- (4 + 4 + 4) 12 pontos
Elementos de resposta:
A) Determinação da média das distâncias: 10,3 cm.
B) Determinação do atraso no sinal: 0,6 div corresponde a 0,3 ms.
C) Determinação da velocidade: 343 m s−1
.
2.4 (C) ----------------------------------------------------------------------------------------------- 8 pontos
GRUPO II
1.1 (B) ------------------------------------------------------------------------------------------------ 8 pontos
1.2 Vetor 1 ------------------------------------------------------------------------------------------ 8 pontos
1.3 Vetor 2 ------------------------------------------------------------------------------------------- 8 pontos

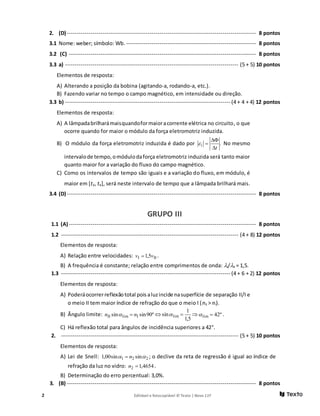

2. 2 Editável e fotocopiável © Texto | Novo 11F
2. (D) ------------------------------------------------------------------------------------------------ 8 pontos
3.1 Nome: weber; símbolo: Wb.------------------------------------------------------------------ 8 pontos
3.2 (C) ----------------------------------------------------------------------------------------------- 8 pontos
3.3 a) ---------------------------------------------------------------------------------------- (5 + 5) 10 pontos
Elementos de resposta:
A) Alterando a posição da bobina (agitando-a, rodando-a, etc.).
B) Fazendo variar no tempo o campo magnético, em intensidade ou direção.
3.3 b) ------------------------------------------------------------------------------------ (4 + 4 + 4) 12 pontos
Elementos de resposta:
A) A lâmpadabrilharámaisquandoformaioracorrente elétrica no circuito, o que
ocorre quando for maior o módulo da força eletromotriz induzida.
B) O módulo da força eletromotriz induzida é dado por .i
t

 No mesmo
intervalode tempo,omódulodaforça eletromotriz induzida será tanto maior
quanto maior for a variação do fluxo do campo magnético.
C) Como os intervalos de tempo são iguais e a variação do fluxo, em módulo, é
maior em [t3, t4], será neste intervalo de tempo que a lâmpada brilhará mais.
3.4 (D) ------------------------------------------------------------------------------------------------ 8 pontos
GRUPO III
1.1 (A) ----------------------------------------------------------------------------------------------- 8 pontos
1.2 ------------------------------------------------------------------------------------------ (4 + 8) 12 pontos
Elementos de resposta:
A) Relação entre velocidades: III 5,1 vv  .
B) A frequência é constante; relação entre comprimentos de onda: I/II = 1,5.
1.3 -------------------------------------------------------------------------------------- (4 + 6 + 2) 12 pontos
Elementos de resposta:
A) Poderáocorrerreflexãototal pois aluzincide nasuperfície de separação II/I e
o meio II tem maior índice de refração do que o meio I (nII > nI).
B) Ângulo limite: º90sinsin IlimII nn  
5,1
1
sin lim   º42lim  .
C) Há reflexão total para ângulos de incidência superiores a 42°.
2. ------------------------------------------------------------------------------------------ (5 + 5) 10 pontos
Elementos de resposta:
A) Lei de Snell: 221 sinsin00,1  n ; o declive da reta de regressão é igual ao índice de
refração da luz no vidro: 4654,12 n .
B) Determinação do erro percentual: 3,0%.
3. (B) ------------------------------------------------------------------------------------------------ 8 pontos
