1. ESP1020 – Máquinas Síncronas

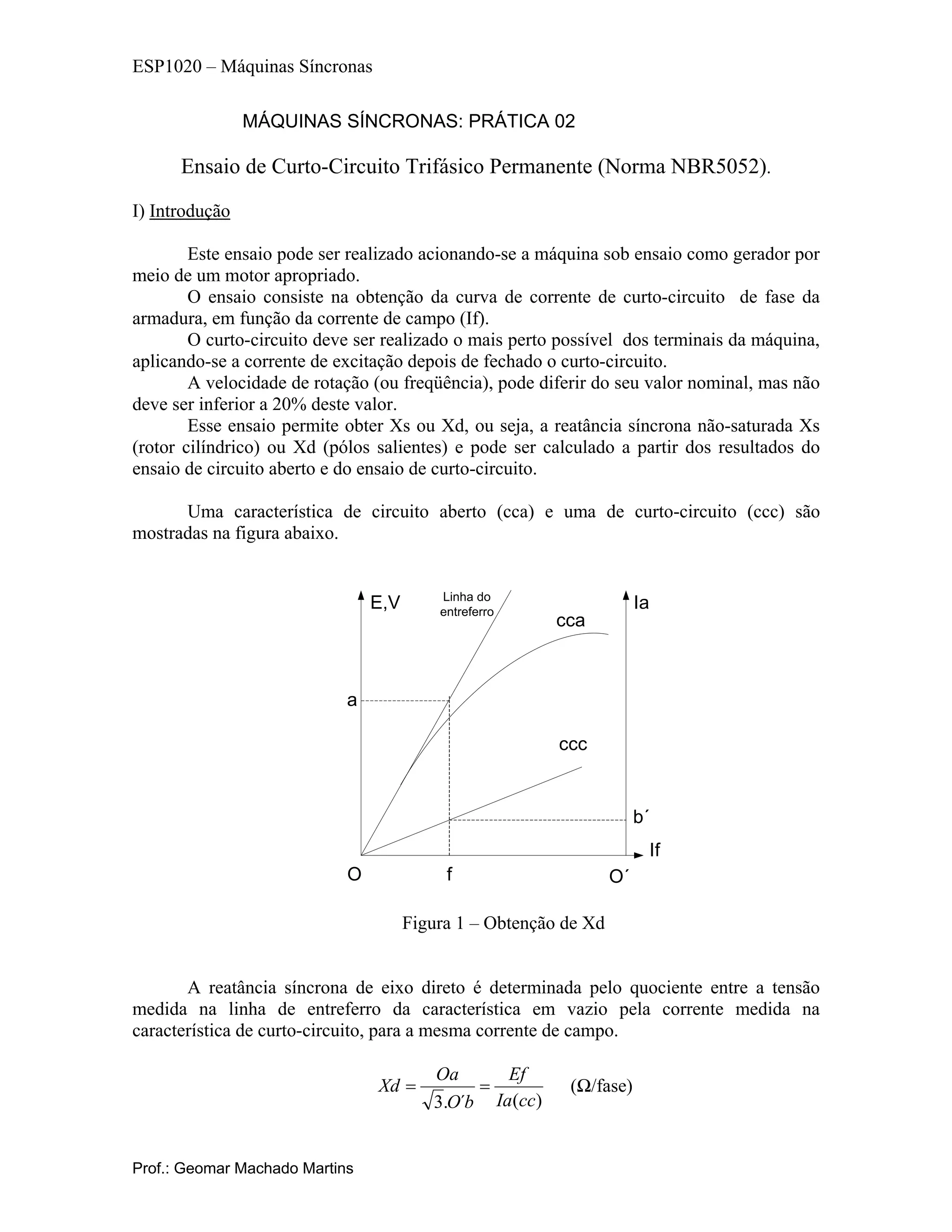

MÁQUINAS SÍNCRONAS: PRÁTICA 02
Ensaio de Curto-Circuito Trifásico Permanente (Norma NBR5052).
I) Introdução
Este ensaio pode ser realizado acionando-se a máquina sob ensaio como gerador por
meio de um motor apropriado.
O ensaio consiste na obtenção da curva de corrente de curto-circuito de fase da
armadura, em função da corrente de campo (If).
O curto-circuito deve ser realizado o mais perto possível dos terminais da máquina,
aplicando-se a corrente de excitação depois de fechado o curto-circuito.
A velocidade de rotação (ou freqüência), pode diferir do seu valor nominal, mas não
deve ser inferior a 20% deste valor.
Esse ensaio permite obter Xs ou Xd, ou seja, a reatância síncrona não-saturada Xs
(rotor cilíndrico) ou Xd (pólos salientes) e pode ser calculado a partir dos resultados do
ensaio de circuito aberto e do ensaio de curto-circuito.
Uma característica de circuito aberto (cca) e uma de curto-circuito (ccc) são
mostradas na figura abaixo.
O O´
If
IaE,V
cca
ccc
Linha do
entreferro
f
b´
a
Figura 1 – Obtenção de Xd
A reatância síncrona de eixo direto é determinada pelo quociente entre a tensão
medida na linha de entreferro da característica em vazio pela corrente medida na
característica de curto-circuito, para a mesma corrente de campo.
)(´.3 ccIa
Ef
bO
Oa
Xd == (Ω/fase)
Prof.: Geomar Machado Martins

2. ESP1020 – Máquinas Síncronas

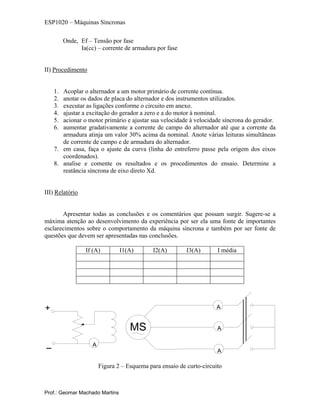

Onde, Ef – Tensão por fase
Ia(cc) – corrente de armadura por fase
II) Procedimento
1. Acoplar o alternador a um motor primário de corrente contínua.
2. anotar os dados de placa do alternador e dos instrumentos utilizados.
3. executar as ligações conforme o circuito em anexo.
4. ajustar a excitação do gerador a zero e a do motor à nominal.
5. acionar o motor primário e ajustar sua velocidade à velocidade síncrona do gerador.
6. aumentar gradativamente a corrente de campo do alternador até que a corrente da
armadura atinja um valor 30% acima da nominal. Anote várias leituras simultâneas
de corrente de campo e de armadura do alternador.
7. em casa, faça o ajuste da curva (linha do entreferro passe pela origem dos eixos
coordenados).
8. analise e comente os resultados e os procedimentos do ensaio. Determine a
reatância síncrona de eixo direto Xd.
III) Relatório
Apresentar todas as conclusões e os comentários que possam surgir. Sugere-se a
máxima atenção ao desenvolvimento da experiência por ser ela uma fonte de importantes
esclarecimentos sobre o comportamento da máquina síncrona e também por ser fonte de
questões que devem ser apresentadas nas conclusões.
If (A) I1(A) I2(A) I3(A) I média
A
MS A
A
A
+
_
Figura 2 – Esquema para ensaio de curto-circuito
