O documento descreve um sistema compacto de tratamento de água da Pentair chamado Water Miracle. O sistema utiliza ultrafiltração por membrana para fornecer água potável a partir de qualquer fonte de água doce de maneira descentralizada. O Water Miracle é um sistema de tratamento de água portátil e robusto que pode ser usado em aplicações remotas para fornecer água limpa com remoção eficiente de bactérias e vírus.

1. Sistemas Compactos
WATER MIRACLE
ÁGUA LIMPA EM QUALQUER LUGAR
2015

2. PENTAIR X-Flow Color Removal PackagePENTAIR X-Flow Color Removal Package
X-FLOW
PIONEIRA NA FILTRAÇÃO POR
MEMBRANA

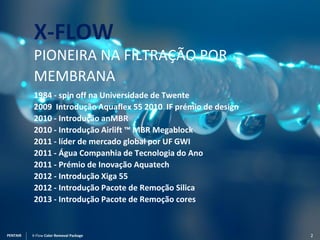

1984 - spin off na Universidade de Twente
2009 Introdução Aquaflex 55 2010 IF prémio de design
2010 - Introdução anMBR
2010 - Introdução Airlift ™ MBR Megablock
2011 - líder de mercado global por UF GWI
2011 - Água Companhia de Tecnologia do Ano
2011 - Prémio de Inovação Aquatech
2012 - Introdução Xiga 55
2012 - Introdução Pacote de Remoção Silica
2013 - Introdução Pacote de Remoção cores
2

3. PENTAIR X-Flow Color Removal PackagePENTAIR X-Flow Color Removal Package 3
PENTAIR
PLANETA LÍQUIDO, IDÉIAS FLUIDAS
SEDE Minneapolis (USA)
Empregados > 30,000
Fábricas >100

4. PENTAIR X-Flow Color Removal Package
ÁGUA POTÁVEL DESSALINIZAÇÃO
PRÉ-TRATAMENTO
ÁGUAS RESIDUAIS
MUNICIPAIS
4
Diversificado portfólio em produtos para água
AMPLA GAMA DE APLICAÇÕES DE MEMBRANA
EFLUENTES
INDUSTRIAIS
• Água limpa e
segura
• Barreira confiável
para bactérias e
vírus
• Alto desempenho
e integridade
• Óptimo Pré-
tratamento para
RO
• Remoção do silte,
fino e turbidez
• Grandes fluxos
• Sistema
totalmente
fechado e robusto
• Consumo de
energia limitada
• Seguro para
ambiente de
trabalho
• Design compacto
e flexível
• O tratamento
primário
• tratamento
secundário
• Robusto e confiável
• Sistemas limpos e
secos
• tratamento
terciário

5. PENTAIR X-Flow Color Removal Package 5

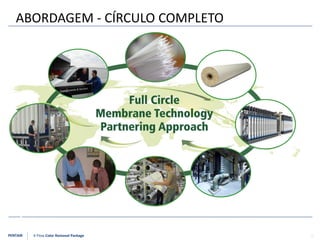

ABORDAGEM - CÍRCULO COMPLETO

6. PENTAIR Compact Water SystemsPENTAIR Process Technology
WATER MIRACLE

7. PENTAIR Compact Water Systems
PENTAIR WATER MIRACLE
7

8. PENTAIR Compact Water Systems
• sistema compacto de
e descentralizado de
tratamento de água
• abastecimento de
longo prazo de água
em locais remotos
• pode tratar qualquer
qualidade de águas
doces superficiais
• A escassez de água e
poluição da água ao redor
do mundo
• Um fornecimento
insuficiente de água potável
limpa e segura
• fontes de água doce, muitas
vezes, imprópria para
consumo humano
contaminado por bactérias e
vírus.
ÁGUA LIMPA EM QUALQUER LUGAR
8

9. PENTAIR Compact Water Systems
Construção
Robusta
ÁGUA LIMPA EM QUALQUER LUGAR
Desenho
Compacto
Operação
Simples
Unidades transportáveis
Unidades em Contentores
Reserva de Emergência
9

10. PENTAIR Compact Water Systems
APLICAÇÕES
• CAMPOS RURAIS/REMOTOS
• LOCAIS DE EVENTOS (P. EX.EXPOSIÇÕES,
DESPORTO)
• LOCAIS DE CONSTRUÇÃO
• LOCAIS DE TRABALHO DE GÁS E ÓLEO
• POVOAÇÕES
• ORGANIZAÇÕES MILITARES
10

11. PENTAIR Compact Water Systems
Exemplo de abastecimento de água em áreas rurais Recipiente interior.
Incluindo gerador de energia, tanques tampão de
água e depósito de carvão activado.
APLICAÇÕES
11

12. PENTAIR Compact Water Systems
Exemplo de abastecimento de água em instalações
escolares
Abastecimento de água de alta capacidade com 2
Water Miracle
APLICAÇÕES
12

13. PENTAIR Compact Water Systems
BENEFÍCIOS
• REMOÇÃO DE 99,9999% DAS BACTÉRIAS E
99,99% DOS VÍRUS
• FACILMENTE TRANSPORTÁVEL
• INICIALIZAÇÃO COM UM BOTÃO
• NENHUMA INFRAESTRUTURA NECESSÁRIA
• SEM RESÍDUOS SÓLIDOS
• MANUTENÇÃO FÁCIL
• OPERAÇÃO DIÁRIA SIMPLES
• CONSTRUÇÃO ROBUSTA
13

14. PENTAIR Compact Water SystemsPENTAIR Compact Water Systems
PERFORMANCE
14

15. PENTAIR Compact Water Systems
PERFORMANCE
Propriedades
Dimensões e Peso
Largura: 1200 mm
Profundidade: 800 mm
Altura: 2200 mm
Peso em vazio: 300 Kg
Performance
Capacidade: 3,000 litros por hora
Fluxo: 32 -44 l/m2h
Recuperação: 80%-85%
Retenção de bactérias:> 99.9999 % 1
Retenção de Vírus: > 99.99 % 1
1 Validado por KIWA Water Research
Requisitos de Operação
Pressão: 0 - 4 bar
Temperatura: 0 - 40 °C

16. PENTAIR Compact Water Systems
PERFORMANCE

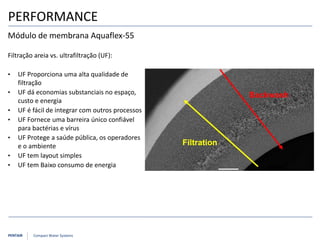

Módulo de membrana Aquaflex-55
Filtração areia vs. ultrafiltração (UF):
• UF Proporciona uma alta qualidade de
filtração
• UF dá economias substanciais no espaço,
custo e energia
• UF é fácil de integrar com outros processos
• UF Fornece uma barreira único confiável
para bactérias e vírus
• UF Protege a saúde pública, os operadores
e o ambiente
• UF tem layout simples
• UF tem Baixo consumo de energia

17. PENTAIR Compact Water Systems
PERFORMANCE
RECUPERAÇÃO

18. PENTAIR Compact Water Systems
PERFORMANCE
PROCESSO DE FILTRAÇÃO
A. Filtração
B. Contra-Lavagem
C. Limpeza
Quimica

19. PENTAIR Compact Water Systems
PERFORMANCE

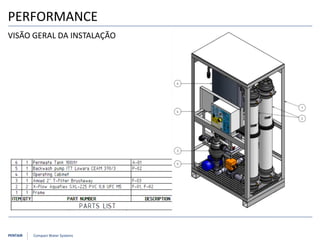

VISÃO GERAL DA INSTALAÇÃO

20. PENTAIR Compact Water Systems
PERFORMANCE
20
TRATAMENTO ADICIONAL
Type Description
NORIT CARVÃO ATIVADO
Posicionamento: inline, a cerca de 5 metros de água Miracle
Tipo de Carvão:? Norit ROW 0,8 Supra
Número de depósitos: 2 (para 3.000lt/h)
Volume do reservatório:320 lt
Teor de carvão seco por depóstiso: 60 kg
Peso operacional por depósito: 300 kg
UNIDADE DE UV
Posicionamento: Integrado no Water Miracle
Dimensões Câmara: 0,76 x 0,10 mt Marca: Trojan 3 Tipo:? UV-max E4 3
Inativação Bactérias :> 99,99%
DESINFECÇÃO
Posicionamento: Integrado no Water Miracele
Marca: Bright Spark 2
Tipo: LEG-3,62M3H 2 (para 3.000 lt/h)
Dosagem de cloro Típico: 0,3 ppm Cl2

21. PENTAIR Compact Water SystemsPENTAIR Compact Water Systems
