O documento aborda o comissionamento sustentável da refinaria Abreu Lima, destacando a redução superior a 70% no consumo de água através de tecnologias como jateamento abrasivo seco. A metodologia implementada evita o uso de produtos químicos e permite que a limpeza ocorra durante a fabricação e montagem das tubulações. Essa abordagem é considerada um marco histórico na gestão dos recursos hídricos, com benefícios significativos ao meio ambiente.

1. Rio de Janeiro, 18 Junho de 2012

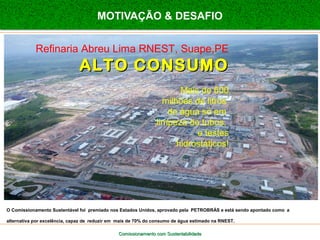

2. MOTIVAÇÃO & DESAFIO
Refinaria Abreu Lima RNEST, Suape,PE
AALLTTOO CCOONNSSUUMMOO
Mais de 600
milhões de litros
de água só em
limpeza de tubos,
e testes
hidrostáticos!
O Comissionamento Sustentável foi premiado nos Estados Unidos, aprovado pela PETROBRÁS e está sendo apontado como a
alternativa por excelência, capaz de reduzir em mais de 70% do consumo de água estimado na RNEST.
Comissionamento com SSuusstteennttaabbiilliiddaaddee

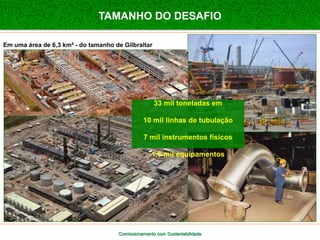

3. TAMANHO DO DESAFIO
33 mil toneladas em
Em uma área de 6,3 km² - do tamanho de Gilbraltar
10 mil linhas de tubulação
7 mil instrumentos físicos
1,5 mil equipamentos
Comissionamento com SSuusstteennttaabbiilliiddaaddee

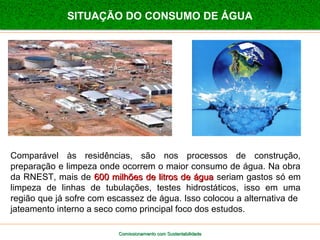

4. SITUAÇÃO DO CONSUMO DE ÁGUA
Comparável às residências, são nos processos de construção,
preparação e limpeza onde ocorrem o maior consumo de água. Na obra
da RNEST, mais de 660000 mmiillhhõõeess ddee lliittrrooss ddee áágguuaa seriam gastos só em
limpeza de linhas de tubulações, testes hidrostáticos, isso em uma
região que já sofre com escassez de água. Isso colocou a alternativa de
jateamento interno a seco como principal foco dos estudos.
Comissionamento com SSuusstteennttaabbiilliiddaaddee

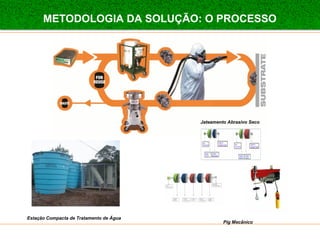

5. METODOLOGIA DA SOLUÇÃO: O PROCESSO
Jateamento Abrasivo Seco
Pig Mecânico
Estação Compacta de Tratamento de Água

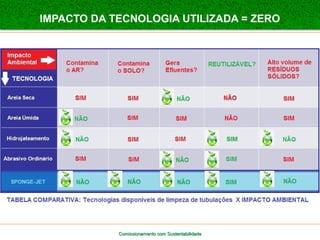

6. IMPACTO DA TECNOLOGIA UTILIZADA = ZERO
Comissionamento com SSuusstteennttaabbiilliiddaaddee

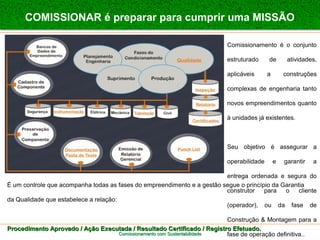

7. COMISSIONAR é preparar para cumprir uma MISSÃO
Comissionamento com SSuusstteennttaabbiilliiddaaddee
Comissionamento é o conjunto
estruturado de atividades,
aplicáveis a construções
complexas de engenharia tanto
novos empreendimentos quanto
à unidades já existentes.
Seu objetivo é assegurar a
operabilidade e garantir a
entrega ordenada e segura do
construtor para o cliente
(operador), ou da fase de
Construção & Montagem para a
fase de operação definitiva..
É um controle que acompanha todas as fases do empreendimento e a gestão segue o princípio da Garantia
da Qualidade que estabelece a relação:
PPrroocceeddiimmeennttoo AApprroovvaaddoo // AAççããoo EExxeeccuuttaaddaa // RReessuullttaaddoo CCeerrttiiffiiccaaddoo // RReeggiissttrroo EEffeettuuaaddoo..

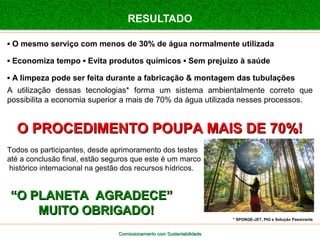

8. RESULTADO
▪ O mesmo serviço com menos de 30% de água normalmente utilizada
▪ Economiza tempo ▪ Evita produtos químicos ▪ Sem prejuízo à saúde
▪ A limpeza pode ser feita durante a fabricação & montagem das tubulações
A utilização dessas tecnologias* forma um sistema ambientalmente correto que
possibilita a economia superior a mais de 70% da água utilizada nesses processos.
OO PPRROOCCEEDDIIMMEENNTTOO PPOOUUPPAA MMAAIISS DDEE 7700%%!!
Todos os participantes, desde aprimoramento dos testes
até a conclusão final, estão seguros que este é um marco
histórico internacional na gestão dos recursos hídricos.
““OO PPLLAANNEETTAA AAGGRRAADDEECCEE””
MMUUIITTOO OOBBRRIIGGAADDOO!!
Comissionamento com SSuusstteennttaabbiilliiddaaddee
* SPONGE-JET, PIG e Solução Passivante

9. CRÉDITOS
EESSTTUUDDOO,, CCRRIIAAÇÇÃÃOO && DDEESSEENNVVOOLLVVIIMMEENNTTOO
Bernardino Nilton do Nascimento
DDEESSEENNVVOOLLVVIIMMEENNTTOO
Expanjet Global Solutions
Continental Equipamentos
Charles Edward & Cristian Domecg
Comissionamento com SSuusstteennttaabbiilliiddaaddee
Hidroquímica

10. CRÉDITOS
EESSTTUUDDOO,, CCRRIIAAÇÇÃÃOO && DDEESSEENNVVOOLLVVIIMMEENNTTOO
Bernardino Nilton do Nascimento
DDEESSEENNVVOOLLVVIIMMEENNTTOO
Expanjet Global Solutions
Continental Equipamentos
Charles Edward & Cristian Domecg
Comissionamento com SSuusstteennttaabbiilliiddaaddee
Hidroquímica
