1) O documento discute conceitos básicos sobre campo magnético, incluindo definição de campo magnético, linhas de campo em ímãs, pólos magnéticos da Terra e imantação. 2) É explicado que cada parte de um ímã dividido continuará sendo um ímã completo com seus próprios pólos norte e sul. 3) Experimentos ilustram como campos magnéticos são gerados por correntes elétricas de acordo com a lei de Biot-Savart.

2. Região do espaço ao redor de
um ímã na qual se manifesta um
efeito magnético. Unidade: no SI,
a unidade de intensidade do
vetor campo magnético B
denomina-se tesla (T).

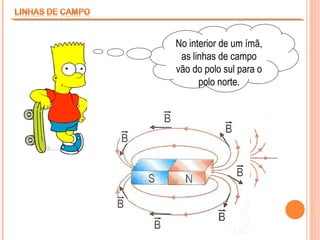

3. No interior de um ímã,
as linhas de campo
vão do polo sul para o
polo norte.

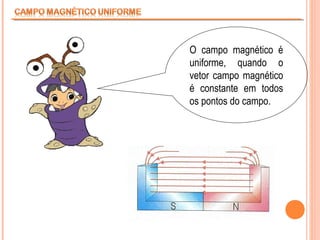

4. O campo magnético é
uniforme, quando o
vetor campo magnético
é constante em todos
os pontos do campo.

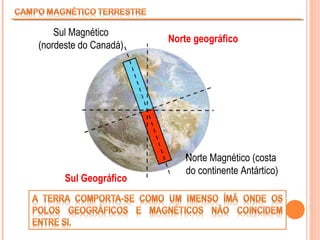

5. Sul Magnético
(nordeste do Canadá)
Sul Geográfico
Norte geográfico
Norte Magnético (costa
do continente Antártico)

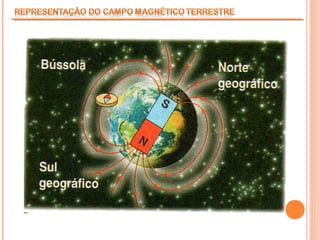

6. A Terra comporta-se como
um imenso imã em que os
pólos geográficos e
magnéticos não coincidem
entre si
Cuidado:
O norte da Terra
corresponde ao um
pólo sul magnético!

7. A Terra comporta-se como
um imenso imã em que os
pólos geográficos e
magnéticos não coincidem
entre si
Enquanto que a
região sul equivale
a um pólo norte
magnético!

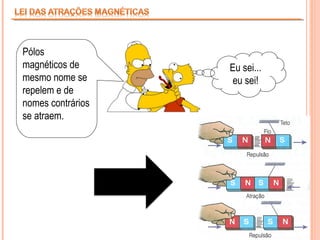

9. Pólos
magnéticos de
mesmo nome se
repelem e de
nomes contrários
se atraem.
Eu sei...
eu sei!

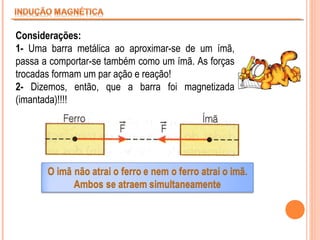

10. Considerações:
1- Uma barra metálica ao aproximar-se de um ímã,
passa a comportar-se também como um ímã. As forças
trocadas formam um par ação e reação!
2- Dizemos, então, que a barra foi magnetizada
(imantada)!!!!

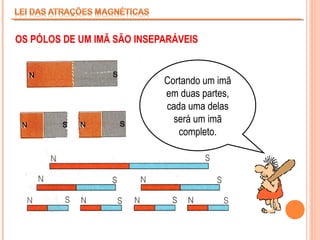

11. OS PÓLOS DE UM IMÃ SÃO INSEPARÁVEIS
Cortando um imã
em duas partes,
cada uma delas
será um imã
completo.

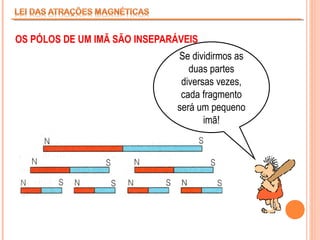

12. OS PÓLOS DE UM IMÃ SÃO INSEPARÁVEIS
Se dividirmos as
duas partes
diversas vezes,
cada fragmento
será um pequeno
imã!

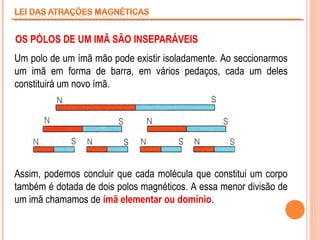

13. OS PÓLOS DE UM IMÃ SÃO INSEPARÁVEIS
Um polo de um ímã mão pode existir isoladamente. Ao seccionarmos
um imã em forma de barra, em vários pedaços, cada um deles
constituirá um novo ímã.
Assim, podemos concluir que cada molécula que constitui um corpo
também é dotada de dois polos magnéticos. A essa menor divisão de
um imã chamamos de ímã elementar ou domínio.

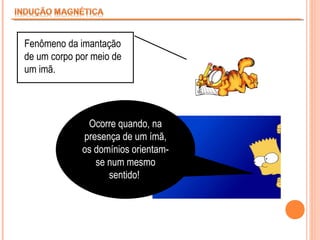

14. Fenômeno da imantação
de um corpo por meio de
um imã.
Ocorre quando, na
presença de um ímã,
os domínios orientamse num mesmo
sentido!

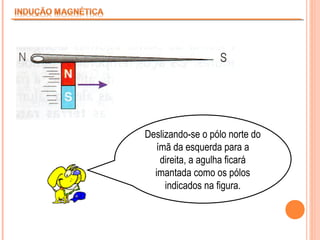

15. Deslizando-se o pólo norte do
ímã da esquerda para a
direita, a agulha ficará
imantada como os pólos
indicados na figura.

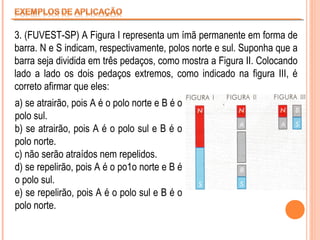

16. 3. (FUVEST-SP) A Figura I representa um ímã permanente em forma de
barra. N e S indicam, respectivamente, polos norte e sul. Suponha que a
barra seja dividida em três pedaços, como mostra a Figura II. Colocando
lado a lado os dois pedaços extremos, como indicado na figura III, é
correto afirmar que eles:
a) se atrairão, pois A é o polo norte e B é o
polo sul.
b) se atrairão, pois A é o polo sul e B é o
polo norte.
c) não serão atraídos nem repelidos.
d) se repelirão, pois A é o po1o norte e B é
o polo sul.
e) se repelirão, pois A é o polo sul e B é o
polo norte.

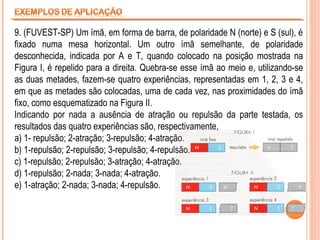

17. 9. (FUVEST-SP) Um ímã, em forma de barra, de polaridade N (norte) e S (sul), é
fixado numa mesa horizontal. Um outro ímã semelhante, de polaridade
desconhecida, indicada por A e T, quando colocado na posição mostrada na
Figura I, é repelido para a direita. Quebra-se esse ímã ao meio e, utilizando-se
as duas metades, fazem-se quatro experiências, representadas em 1, 2, 3 e 4,
em que as metades são colocadas, uma de cada vez, nas proximidades do ímã
fixo, como esquematizado na Figura II.
Indicando por nada a ausência de atração ou repulsão da parte testada, os
resultados das quatro experiências são, respectivamente,
a) 1- repulsão; 2-atração; 3-repulsão; 4-atração.
b) 1-repulsão; 2-repulsão; 3-repulsão; 4-repulsão.
c) 1-repulsão; 2-repulsão; 3-atração; 4-atração.
d) 1-repulsão; 2-nada; 3-nada; 4-atração.
e) 1-atração; 2-nada; 3-nada; 4-repulsão.

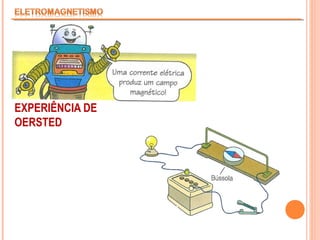

18. EXPERIÊNCIA DE
OERSTED

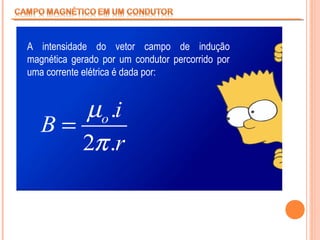

19. A intensidade do vetor campo de indução
magnética gerado por um condutor percorrido por
uma corrente elétrica é dada por:
µo .i
B=
2π .r

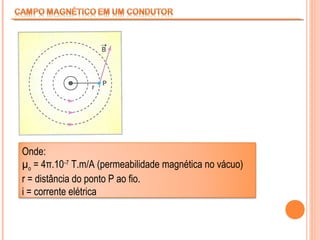

20. Onde:
µo = 4π.10‑7 T.m/A (permeabilidade magnética no vácuo)
r = distância do ponto P ao fio.
i = corrente elétrica

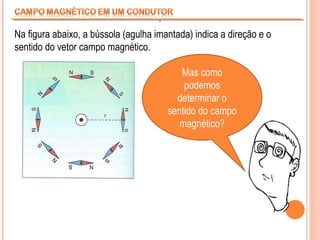

21. .
Na figura abaixo, a bússola (agulha imantada) indica a direção e o
sentido do vetor campo magnético.
Mas como
podemos
determinar o
sentido do campo
magnético?

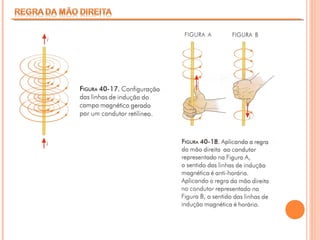

22. Segure o condutor com a mão direita, envolvendo-o com
os dedos e mantendo o polegar apontando o sentido da
corrente. O sentido das linhas de campo é dado pela
indicação dos dedos que evolvem o condutor.

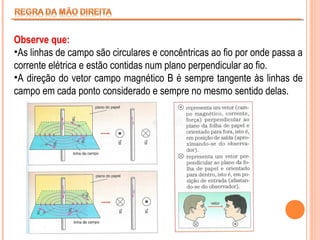

23. Observe que:
•As linhas de campo são circulares e concêntricas ao fio por onde passa a
corrente elétrica e estão contidas num plano perpendicular ao fio.
•A direção do vetor campo magnético B é sempre tangente às linhas de
campo em cada ponto considerado e sempre no mesmo sentido delas.

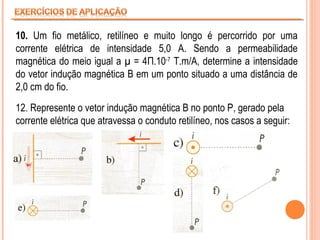

26. 10. Um fio metálico, retilíneo e muito longo é percorrido por uma
corrente elétrica de intensidade 5,0 A. Sendo a permeabilidade
magnética do meio igual a µ = 4Π.10-7 T.m/A, determine a intensidade
do vetor indução magnética B em um ponto situado a uma distância de
2,0 cm do fio.
12. Represente o vetor indução magnética B no ponto P, gerado pela
corrente elétrica que atravessa o conduto retilíneo, nos casos a seguir:

27. 13. Caracterize o vetor indução magnética B no ponto P da figura a
seguir. Considere a intensidade da corrente elétrica i igual a 20 A, a
distância r igual a 5,0 cm e a permeabilidade magnética do meio µ =
4Π.10-7 T.m/A.

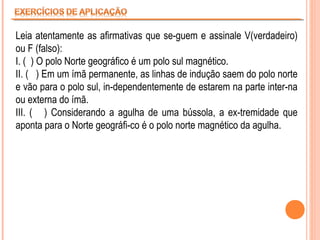

28. Leia atentamente as afirmativas que se-guem e assinale V(verdadeiro)
ou F (falso):
I. ( ) O polo Norte geográfico é um polo sul magnético.
II. ( ) Em um ímã permanente, as linhas de indução saem do polo norte
e vão para o polo sul, in-dependentemente de estarem na parte inter-na
ou externa do ímã.
III. ( ) Considerando a agulha de uma bússola, a ex-tremidade que
aponta para o Norte geográfi-co é o polo norte magnético da agulha.

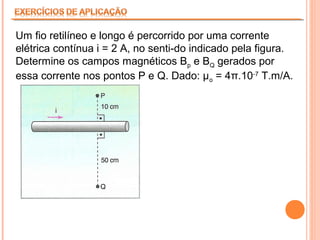

29. Um fio retilíneo e longo é percorrido por uma corrente
elétrica contínua i = 2 A, no senti­do indicado pela figura.
Determine os campos magnéticos Bp e BQ gerados por
essa corrente nos pontos P e Q. Dado: µo = 4π.10‑7 T.m/A.
