Eletromagnetismo
- 1. MAGNETISMO ÍMÃS: ATRAÇÃO DE CERTOS MATERIAIS (FERRO)

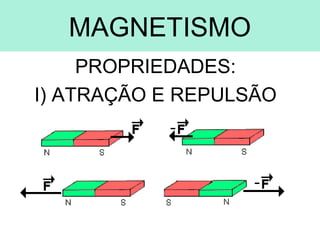

- 2. MAGNETISMO PROPRIEDADES: I) ATRAÇÃO E REPULSÃO

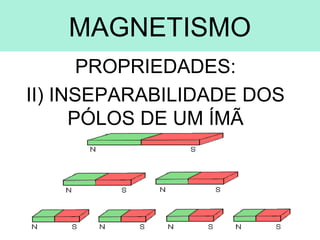

- 3. MAGNETISMO PROPRIEDADES: II) INSEPARABILIDADE DOS PÓLOS DE UM ÍMÃ

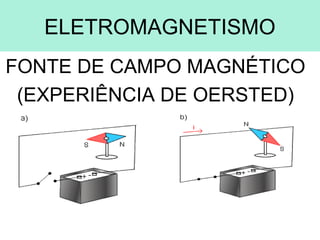

- 10. ELETROMAGNETISMO FONTE DE CAMPO MAGNÉTICO (EXPERIÊNCIA DE OERSTED)

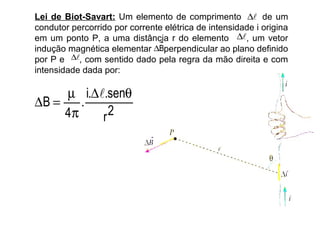

- 11. Lei de Biot-Savart: Um elemento de comprimento ∆ de um condutor percorrido por corrente elétrica de intensidade i origina em um ponto P, a uma distância r do elemento ∆, um vetor indução magnética elementar ∆Bperpendicular ao plano definido por P e ∆, com sentido dado pela regra da mão direita e com intensidade dada por: µ i.∆.senθ ∆B = . 4π r 2

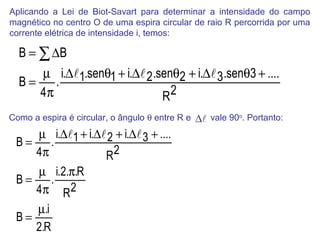

- 12. Aplicando a Lei de Biot-Savart para determinar a intensidade do campo magnético no centro O de uma espira circular de raio R percorrida por uma corrente elétrica de intensidade i, temos: B = ∑ ∆B µ i.∆1.senθ1 + i.∆ 2 .senθ2 + i.∆ 3 .senθ3 + .... B= . 4π R2 Como a espira é circular, o ângulo θ entre R e ∆ vale 90o. Portanto: µ i.∆1 + i.∆ 2 + i.∆ 3 + .... B= . 4π R2 µ i.2.π.R B= . 4π R2 µ.i B= 2.R

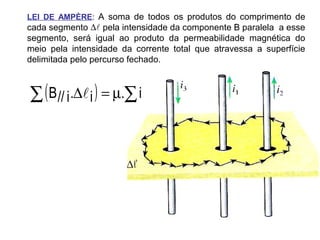

- 14. LEI DE AMPÈRE: A soma de todos os produtos do comprimento de cada segmento ∆ pela intensidade da componente B paralela a esse segmento, será igual ao produto da permeabilidade magnética do meio pela intensidade da corrente total que atravessa a superfície delimitada pelo percurso fechado. ∑ ( B // i .∆ i ) = µ.∑ i

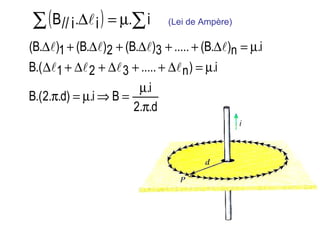

- 15. ∑ ( B // i .∆ i ) = µ.∑ i (Lei de Ampère) (B.∆)1 + (B.∆)2 + (B.∆)3 + ..... + (B.∆)n = µ.i B.( ∆1 + ∆ 2 + ∆ 3 + ..... + ∆ n ) = µ.i µ.i B.( 2.π.d) = µ.i ⇒ B = 2.π.d

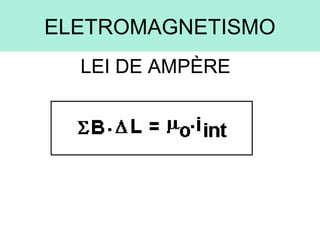

- 16. ELETROMAGNETISMO LEI DE AMPÈRE
- 17. ELETROMAGNETISMO CONDUTOR RETILÍNEO B = µoi 2πd

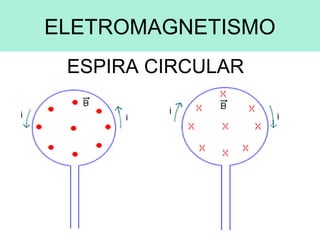

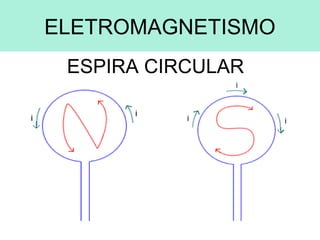

- 19. ELETROMAGNETISMO ESPIRA CIRCULAR B = µoi 2R

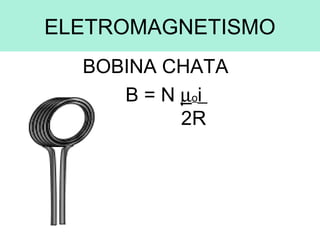

- 22. ELETROMAGNETISMO BOBINA CHATA B = N µoi 2R
- 23. ELETROMAGNETISMO SOLENÓIDE (BOBINA LONGA) B = N µoi L

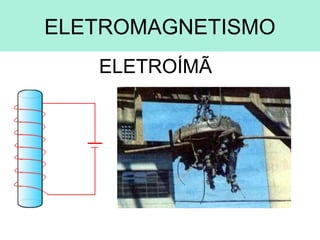

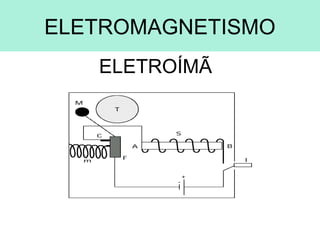

- 24. ELETROMAGNETISMO ELETROÍMÃ
- 25. ELETROMAGNETISMO ELETROÍMÃ

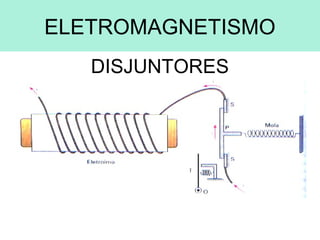

- 26. ELETROMAGNETISMO DISJUNTORES

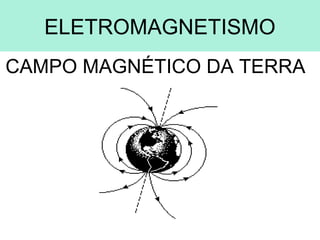

- 27. ELETROMAGNETISMO CAMPO MAGNÉTICO DA TERRA

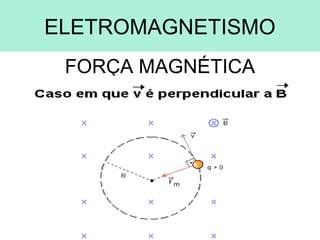

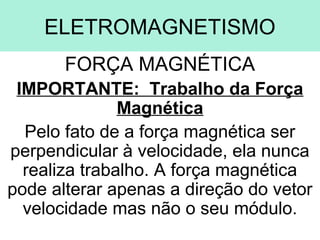

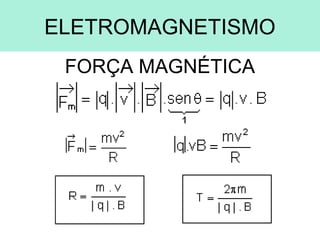

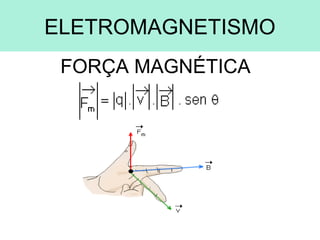

- 30. ELETROMAGNETISMO FORÇA MAGNÉTICA IMPORTANTE: Trabalho da Força Magnética Pelo fato de a força magnética ser perpendicular à velocidade, ela nunca realiza trabalho. A força magnética pode alterar apenas a direção do vetor velocidade mas não o seu módulo.

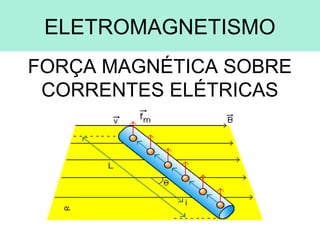

- 34. ELETROMAGNETISMO FORÇA MAGNÉTICA SOBRE CORRENTES ELÉTRICAS

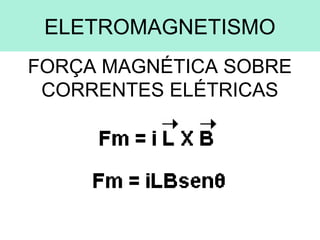

- 35. ELETROMAGNETISMO FORÇA MAGNÉTICA SOBRE CORRENTES ELÉTRICAS
- 36. ELETROMAGNETISMO ESPIRA EM CAMPO UNIFORME
- 37. ELETROMAGNETISMO ESPIRA EM CAMPO UNIFORME

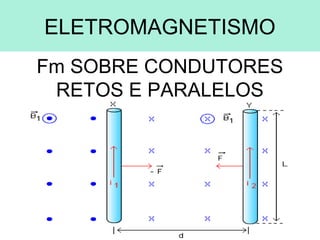

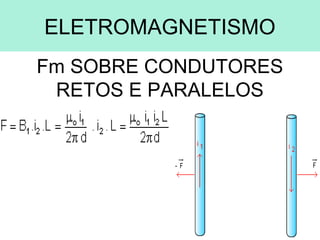

- 38. ELETROMAGNETISMO Fm SOBRE CONDUTORES RETOS E PARALELOS
- 39. ELETROMAGNETISMO Fm SOBRE CONDUTORES RETOS E PARALELOS

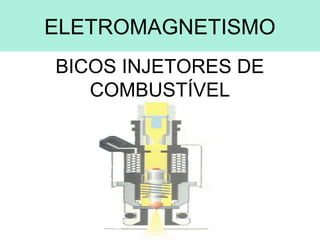

- 42. ELETROMAGNETISMO BICOS INJETORES DE COMBUSTÍVEL

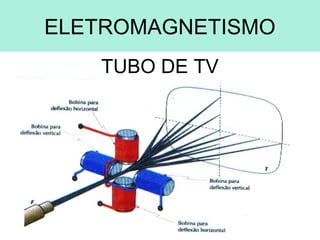

- 46. ELETROMAGNETISMO TUBO DE TV
