1. Trabalho realizado por:
Maria Inês Teixeira 11ºP nº8
Disciplina: Física e Química
Modulo: F3  Luz e fontes de luz

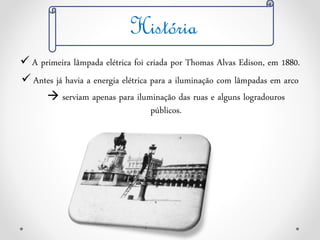

2.  A primeira lâmpada elétrica foi criada por Thomas Alvas Edison, em 1880.
 Antes já havia a energia elétrica para a iluminação com lâmpadas em arco
 serviam apenas para iluminação das ruas e alguns logradouros
públicos.
História

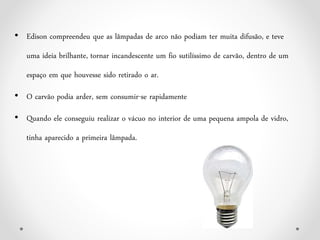

3. • Edison compreendeu que as lâmpadas de arco não podiam ter muita difusão, e teve
uma ideia brilhante, tornar incandescente um fio sutilíssimo de carvão, dentro de um
espaço em que houvesse sido retirado o ar.
• O carvão podia arder, sem consumir-se rapidamente
• Quando ele conseguiu realizar o vácuo no interior de uma pequena ampola de vidro,
tinha aparecido a primeira lâmpada.

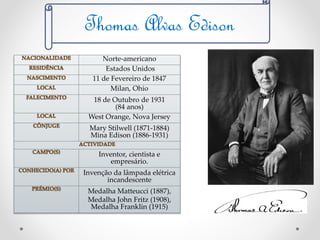

4. Norte-americano
Estados Unidos
11 de Fevereiro de 1847
Milan, Ohio
18 de Outubro de 1931
(84 anos)
West Orange, Nova Jersey
Mary Stilwell (1871-1884)
Mina Edison (1886-1931)
Inventor, cientista e
empresário.
Invenção da lâmpada elétrica
incandescente
Medalha Matteucci (1887),
Medalha John Fritz (1908),
Medalha Franklin (1915)
Thomas Alvas Edison

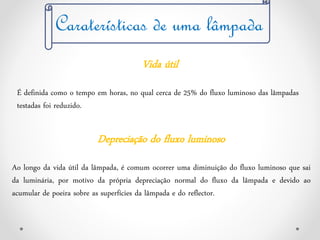

5. Vida útil
É definida como o tempo em horas, no qual cerca de 25% do fluxo luminoso das lâmpadas
testadas foi reduzido.
Caraterísticas de uma lâmpada
Depreciação do fluxo luminoso
Ao longo da vida útil da lâmpada, é comum ocorrer uma diminuição do fluxo luminoso que sai
da luminária, por motivo da própria depreciação normal do fluxo da lâmpada e devido ao
acumular de poeira sobre as superfícies da lâmpada e do reflector.

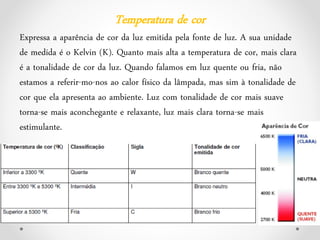

6. Temperatura de cor
Expressa a aparência de cor da luz emitida pela fonte de luz. A sua unidade
de medida é o Kelvin (K). Quanto mais alta a temperatura de cor, mais clara
é a tonalidade de cor da luz. Quando falamos em luz quente ou fria, não
estamos a referir-mo-nos ao calor físico da lâmpada, mas sim à tonalidade de
cor que ela apresenta ao ambiente. Luz com tonalidade de cor mais suave
torna-se mais aconchegante e relaxante, luz mais clara torna-se mais
estimulante.

7. Índice de Reprodução de Cor (IRC)
Este índice quantifica a fidelidade com que as cores são reproduzidas sob
uma determinada fonte de luz.
A capacidade da lâmpada reproduzir bem as cores (IRC) é independente da
sua temperatura de cor (K). Numa residência devemos utilizar lâmpadas
com boa reprodução de cores (IRC acima de 80), pois esta
característica é fundamental para o conforto e beleza do ambiente.

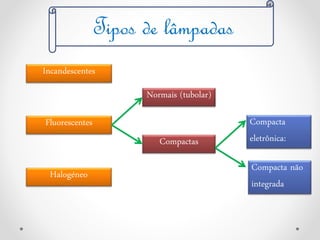

8. Incandescentes
Halogéneo
Fluorescentes
Normais (tubolar)
Compactas
Compacta
eletrônica:
Compacta não
integrada
Tipos de lâmpadas

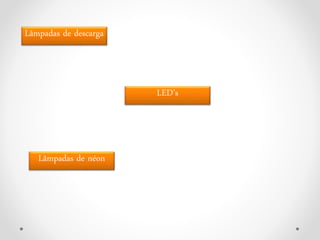

9. Lâmpadas de descarga
LED’s
Lâmpadas de néon

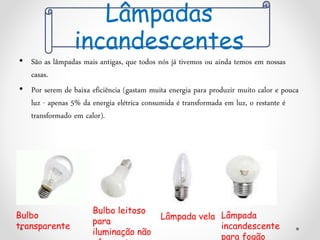

10. • São as lâmpadas mais antigas, que todos nós já tivemos ou ainda temos em nossas
casas.
• Por serem de baixa eficiência (gastam muita energia para produzir muito calor e pouca
luz - apenas 5% da energia elétrica consumida é transformada em luz, o restante é
transformado em calor).
Bulbo
transparente
Bulbo leitoso
para
iluminação não
Lâmpada vela Lâmpada
incandescente
para fogão
Lâmpadas
incandescentes

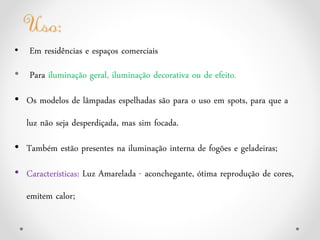

11. • Em residências e espaços comerciais
• Para iluminação geral, iluminação decorativa ou de efeito.
• Os modelos de lâmpadas espelhadas são para o uso em spots, para que a
luz não seja desperdiçada, mas sim focada.
• Também estão presentes na iluminação interna de fogões e geladeiras;
• Características: Luz Amarelada - aconchegante, ótima reprodução de cores,
emitem calor;

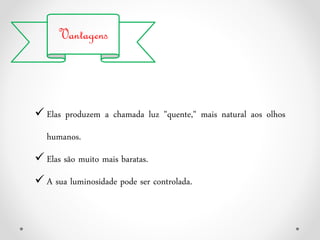

13. Vantagens
 Elas produzem a chamada luz "quente," mais natural aos olhos
humanos.
 Elas são muito mais baratas.
 A sua luminosidade pode ser controlada.

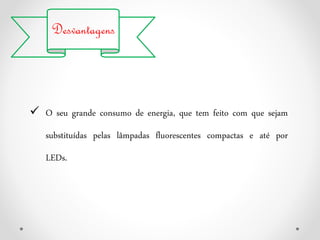

14. Desvantagens
 O seu grande consumo de energia, que tem feito com que sejam
substituídas pelas lâmpadas fluorescentes compactas e até por
LEDs.

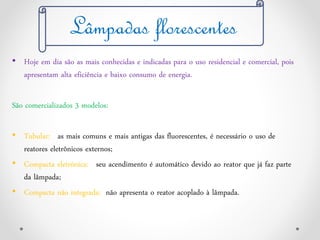

15. • Hoje em dia são as mais conhecidas e indicadas para o uso residencial e comercial, pois
apresentam alta eficiência e baixo consumo de energia.
São comercializados 3 modelos:
• Tubular: as mais comuns e mais antigas das fluorescentes, é necessário o uso de
reatores eletrônicos externos;
• Compacta eletrônica: seu acendimento é automático devido ao reator que já faz parte
da lâmpada;
• Compacta não integrada: não apresenta o reator acoplado à lâmpada.
Lâmpadas florescentes

16. Lâmpada Tubular
Lâmpada campacta eletrónica
Lâmpada campacta não integrada

17. Substituem as lâmpadas incandescentes e podem ser utilizadas na iluminação geral
de residências e comércios (em pendentes, plafons, lustres), iluminação decorativa
ou de efeito (abajures, arandelas, luminárias de piso).
Características: há lâmpadas fluorescentes com diferentes cores de luz (branca,
azulada, amarelada, ...), não emite calor, reprodução de cor aproximadamente 85%
(Saiba Mais: Luminotécnica);

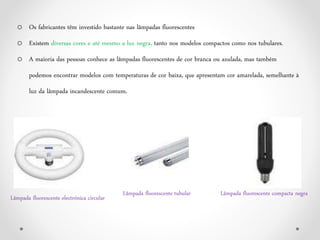

18. o Os fabricantes têm investido bastante nas lâmpadas fluorescentes
o Existem diversas cores e até mesmo a luz negra, tanto nos modelos compactos como nos tubulares.
o A maioria das pessoas conhece as lâmpadas fluorescentes de cor branca ou azulada, mas também
podemos encontrar modelos com temperaturas de cor baixa, que apresentam cor amarelada, semelhante à
luz da lâmpada incandescente comum.
Lâmpada fluorescente compacta negra
Lâmpada fluorescente electrónica circular
Lâmpada fluorescente tubular

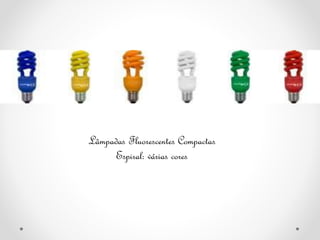

19. Lâmpadas Fluorescentes Compactas
Espiral: várias cores

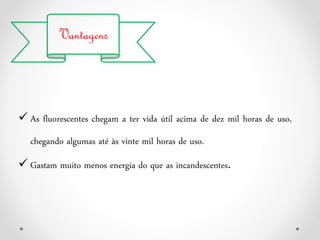

20. Vantagens
 As fluorescentes chegam a ter vida útil acima de dez mil horas de uso,
chegando algumas até às vinte mil horas de uso.
 Gastam muito menos energia do que as incandescentes.

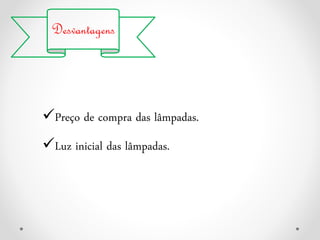

21. Desvantagens
Preço de compra das lâmpadas.
Luz inicial das lâmpadas.

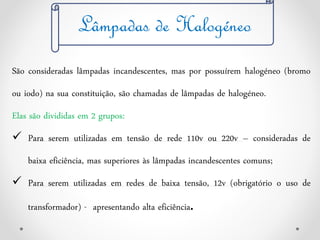

22. Lâmpadas de Halogéneo
São consideradas lâmpadas incandescentes, mas por possuírem halogéneo (bromo
ou iodo) na sua constituição, são chamadas de lâmpadas de halogéneo.
Elas são divididas em 2 grupos:
 Para serem utilizadas em tensão de rede 110v ou 220v – consideradas de
baixa eficiência, mas superiores às lâmpadas incandescentes comuns;
 Para serem utilizadas em redes de baixa tensão, 12v (obrigatório o uso de
transformador) - apresentando alta eficiência.

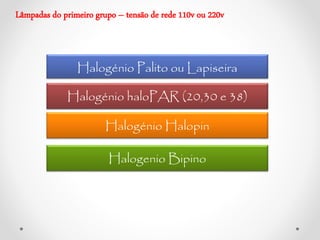

23. Halogenio Bipino
Lâmpadas do primeiro grupo – tensão de rede 110v ou 220v
Halogénio Palito ou Lapiseira
Halogénio haloPAR (20,30 e 38)
Halogénio Halopin

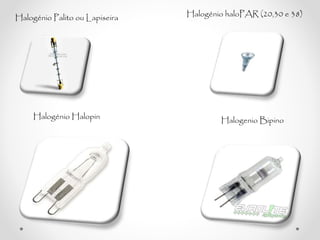

24. Halogénio Palito ou Lapiseira Halogénio haloPAR (20,30 e 38)
Halogénio Halopin Halogenio Bipino

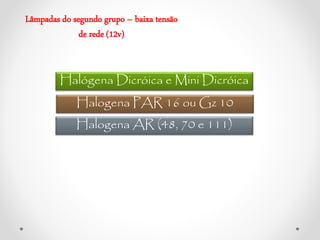

25. Lâmpadas do segundo grupo – baixa tensão
de rede (12v)
Halógena Dicróica e Mini Dicróica
Halogena PAR 16 ou Gz 10
Halogena AR (48, 70 e 111)

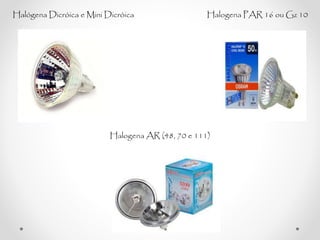

26. Halógena Dicróica e Mini Dicróica Halogena PAR 16 ou Gz 10
Halogena AR (48, 70 e 111)

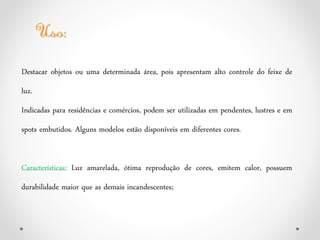

27. Destacar objetos ou uma determinada área, pois apresentam alto controle do feixe de
luz.
Indicadas para residências e comércios, podem ser utilizadas em pendentes, lustres e em
spots embutidos. Alguns modelos estão disponíveis em diferentes cores.
Características: Luz amarelada, ótima reprodução de cores, emitem calor, possuem
durabilidade maior que as demais incandescentes;

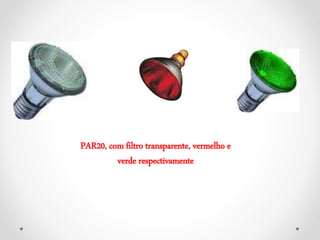

28. PAR20, com filtro transparente, vermelho e
verde respectivamente

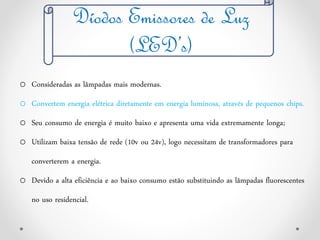

29. Díodos Emissores de Luz
(LED’s)
o Consideradas as lâmpadas mais modernas.
o Convertem energia elétrica diretamente em energia luminosa, através de pequenos chips.
o Seu consumo de energia é muito baixo e apresenta uma vida extremamente longa;
o Utilizam baixa tensão de rede (10v ou 24v), logo necessitam de transformadores para
converterem a energia.
o Devido a alta eficiência e ao baixo consumo estão substituindo as lâmpadas fluorescentes
no uso residencial.

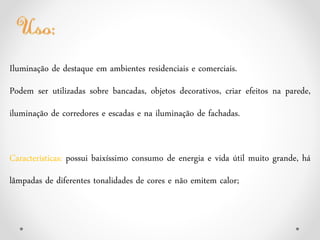

30. Iluminação de destaque em ambientes residenciais e comerciais.
Podem ser utilizadas sobre bancadas, objetos decorativos, criar efeitos na parede,
iluminação de corredores e escadas e na iluminação de fachadas.
Características: possui baixíssimo consumo de energia e vida útil muito grande, há
lâmpadas de diferentes tonalidades de cores e não emitem calor;

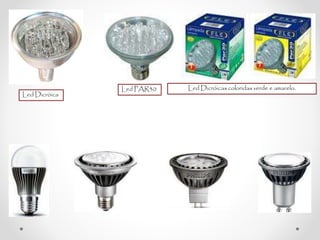

31. Led Dicróicas coloridas verde e amarelo.
Led Dicróica
Led PAR30

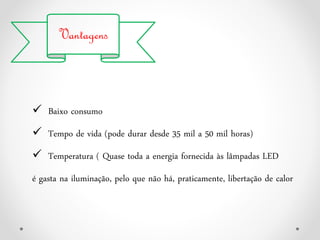

32. Vantagens
 Baixo consumo
 Tempo de vida (pode durar desde 35 mil a 50 mil horas)
 Temperatura ( Quase toda a energia fornecida às lâmpadas LED
é gasta na iluminação, pelo que não há, praticamente, libertação de calor

33. Desvantagens
 Projeção da luz (é muito direcionada)
 Qualidade da luz
 Preço

34. Lâmpadas de descarga
(HID)
o Uma descarga elétrica entre os eletrodos leva os componentes internos (gases sódio, xenon,
mercúrio – cada modelo de lâmpada de descarga apresenta um tipo de gás) do tubo de
descarga a produzirem luz.
o Este tipo de lâmpada leva de 2 a 15 minutos para acender por completo e necessitam de
reatores electrónicos para sua ignição e operação.
o Possui baixo consumo de energia e a luz produzida é extremamente brilhante,
possibilitando a iluminação de grandes áreas, além de serem compactas – lâmpadas
relativamente pequenas.

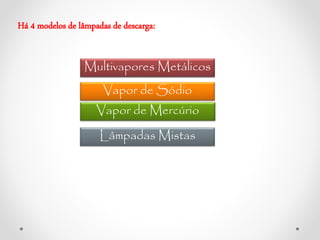

35. Lâmpadas Mistas
Há 4 modelos de lâmpadas de descarga:
Multivapores Metálicos
Vapor de Sódio
Vapor de Mercúrio

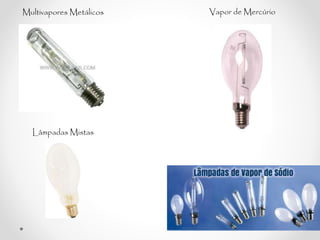

36. Multivapores Metálicos Vapor de Mercúrio
Lâmpadas Mistas

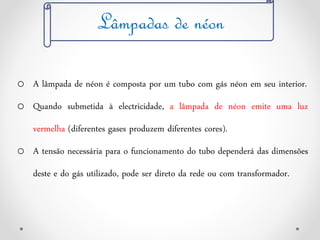

37. Lâmpadas de néon
o A lâmpada de néon é composta por um tubo com gás néon em seu interior.
o Quando submetida à electricidade, a lâmpada de néon emite uma luz
vermelha (diferentes gases produzem diferentes cores).
o A tensão necessária para o funcionamento do tubo dependerá das dimensões
deste e do gás utilizado, pode ser direto da rede ou com transformador.

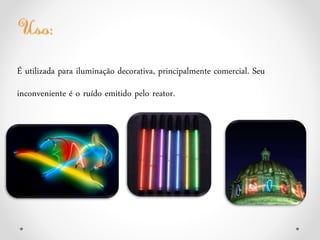

38. É utilizada para iluminação decorativa, principalmente comercial. Seu
inconveniente é o ruído emitido pelo reator.

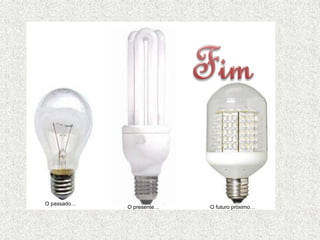

39. O passado…
O presente… O futuro próximo…
