Trabalho produzido por Fábio Roque na disciplina de Ambiente, Energia e Sociedade. Tema Energia das Marésou Maremotriz, uma fonte de energia renovável, produzida pelos desníveis das marés, foi abordada a energia das ondas e a energia das diferenças de temperatura dos oceanos. UFERSA Pau dos Ferros - RN, 2015.

1. Energia das Marés
Ambiente, Energia e Sociedade. 1

2. Universidade Federal Rural do Semi-Árido – UFERSA
Campus Pau dos Ferros
Bacharelado em Ciência e Tecnologia
Disciplina: Ambiente, Energia e Sociedade
Professor: Klerton Rodrigues Forte Xavier
Turma 03
Alunos: Francisco Soares Roque, José Ivanildo Fernandes Lopes
e Joyce Diliane Teodoro.
Ambiente, Energia e Sociedade. 2

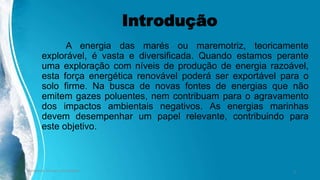

3. Introdução
A energia das marés ou maremotriz, teoricamente
explorável, é vasta e diversificada. Quando estamos perante
uma exploração com níveis de produção de energia razoável,
esta força energética renovável poderá ser exportável para o
solo firme. Na busca de novas fontes de energias que não
emitem gazes poluentes, nem contribuam para o agravamento
dos impactos ambientais negativos. As energias marinhas
devem desempenhar um papel relevante, contribuindo para
este objetivo.
Ambiente, Energia e Sociedade. 3

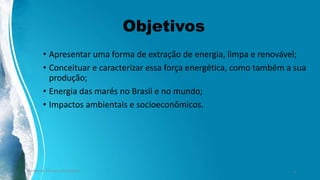

4. Objetivos
• Apresentar uma forma de extração de energia, limpa e renovável;
• Conceituar e caracterizar essa força energética, como também a sua
produção;
• Energia das marés no Brasil e no mundo;
• Impactos ambientais e socioeconômicos.
Ambiente, Energia e Sociedade. 4

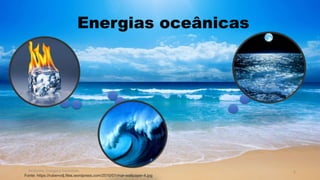

5. Energias oceânicas
Ambiente, Energia e Sociedade. 5
Fonte: https://rubenvdj.files.wordpress.com/2010/01/mar-wallpaper-4.jpg

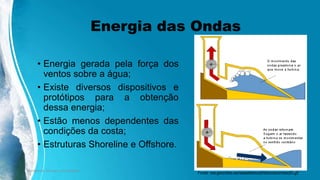

6. Energia das Ondas
• Energia gerada pela força dos
ventos sobre a água;
• Existe diversos dispositivos e
protótipos para a obtenção
dessa energia;
• Estão menos dependentes das
condições da costa;
• Estruturas Shoreline e Offshore.
Ambiente, Energia e Sociedade. 6Fonte: ww.geocities.ws/saladefisica5/leituras/ondas20.gif

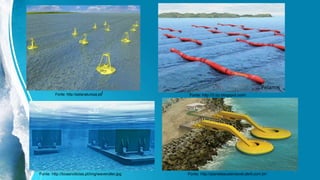

7. Ambiente, Energia e Sociedade. 7
Fonte: http://pelanatureza.pt/ Fonte: http://2.bp.blogspot.com/
Fonte: http://boasnoticias.pt/img/waveroller.jpg Fonte: http://planetasustentavel.abril.com.br/
Pelamis

8. Projeto de usina de ondas da Coppe (UFRJ) em
Pecém, Ceará
Ambiente, Energia e Sociedade. 8

9. Energia térmica dos oceanos
• Energia proveniente da diferença de temperatura entre a camada
superficial (quente) do oceano e a camada mais profunda (fria);
• Essa diferença deve ser de no mínimo 20 ºC;
• Utilizada principalmente no Japão e no Havaí.
Ambiente, Energia e Sociedade. 9Fonte: http://www.caloryfrio.com/

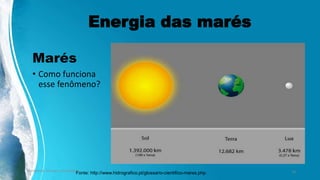

10. Energia das marés
Marés
• Como funciona
esse fenômeno?
Ambiente, Energia e Sociedade. 10Fonte: http://www.hidrografico.pt/glossario-cientifico-mares.php

11. Ambiente, Energia e Sociedade.
11Fonte: https://www.youtube.com/watch?v=4gcOmGM6mFY

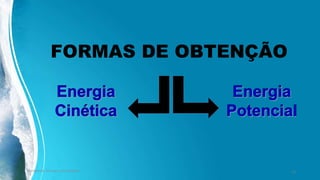

12. FORMAS DE OBTENÇÃO
Ambiente, Energia e Sociedade. 12

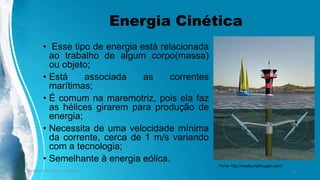

13. Energia Cinética
• Esse tipo de energia está relacionada
ao trabalho de algum corpo(massa)
ou objeto;
• Está associada as correntes
marítimas;
• É comum na maremotriz, pois ela faz
as hélices girarem para produção de
energia;
• Necessita de uma velocidade mínima
da corrente, cerca de 1 m/s variando
com a tecnologia;
• Semelhante à energia eólica.
Ambiente, Energia e Sociedade. 13
Fonte: http://media.treehugger.com/

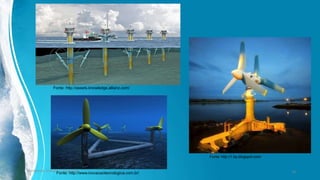

14. Ambiente, Energia e Sociedade. 14
Fonte: http://assets.knowledge.allianz.com/
Fonte: http://www.inovacaotecnologica.com.br/
Fonte: http://1.bp.blogspot.com/

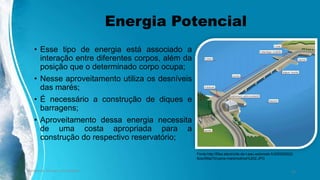

15. Energia Potencial
• Esse tipo de energia está associado a
interação entre diferentes corpos, além da
posição que o determinado corpo ocupa;
• Nesse aproveitamento utiliza os desníveis
das marés;
• É necessário a construção de diques e
barragens;
• Aproveitamento dessa energia necessita
de uma costa apropriada para a
construção do respectivo reservatório;
Ambiente, Energia e Sociedade. 15
Fonte:http://files.electricite-de-l-eau.webnode.fr/200000022-
9cecf9de70/usine-maremotrice%202.JPG

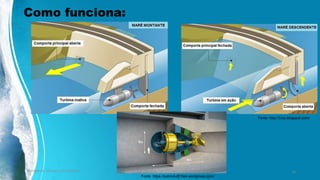

16. Como funciona:
Ambiente, Energia e Sociedade. 16
Fonte: http://3.bp.blogspot.com/
Fonte: https://petcivilufjf.files.wordpress.com/

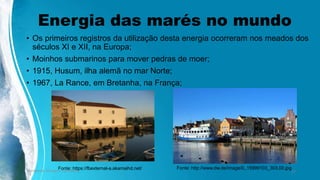

17. Energia das marés no mundo
• Os primeiros registros da utilização desta energia ocorreram nos meados dos
séculos XI e XII, na Europa;
• Moinhos submarinos para mover pedras de moer;
• 1915, Husum, ilha alemã no mar Norte;
• 1967, La Rance, em Bretanha, na França;
Ambiente, Energia e Sociedade. 17
Fonte: https://fbexternal-a.akamaihd.net/ Fonte: http://www.dw.de/image/0,,15999103_303,00.jpg

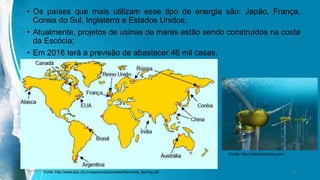

18. • Os países que mais utilizam esse tipo de energia são: Japão, França,
Coreia do Sul, Inglaterra e Estados Unidos;
• Atualmente, projetos de usinas de marés estão sendo construídos na costa
da Escócia;
• Em 2016 terá a previsão de abastecer 46 mil casas.
Ambiente, Energia e Sociedade. 18Fonte: http://www.ppe.ufrj.br/ppe/production/tesis/fernanda_fleming.pdf
Fonte: http://asboasnovas.com/

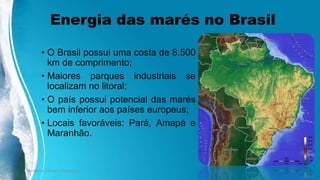

19. Energia das marés no Brasil
• O Brasil possui uma costa de 8.500
km de comprimento;
• Maiores parques industriais se
localizam no litoral;
• O país possui potencial das marés
bem inferior aos países europeus;
• Locais favoráveis: Pará, Amapá e
Maranhão;
• Bacanga, São Luís, Maranhão.
Ambiente, Energia e Sociedade. 19

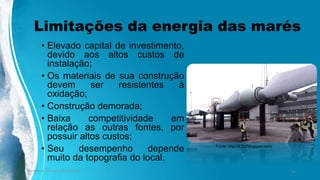

20. Limitações da energia das marés
• Elevado capital de investimento,
devido aos altos custos de
instalação;
• Os materiais de sua construção
devem ser resistentes à
oxidação;
• Construção demorada;
• Baixa competitividade em
relação as outras fontes, por
possuir altos custos;
• Seu desempenho depende
muito da topografia do local.
Ambiente, Energia e Sociedade. 20
Fonte: http://4.bp.blogspot.com/

21. Ambiente, Energia e Sociedade. 21
Fonte: http://www.prensalibre.com/noticias/arte_impacto_PREIMA20110320_0050_34.jpg

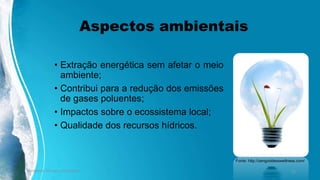

22. Aspectos ambientais
• Extração energética sem afetar o meio
ambiente;
• Contribui para a redução dos emissões
de gases poluentes;
• Impactos sobre o ecossistema local;
• Qualidade dos recursos hídricos.
Ambiente, Energia e Sociedade. 22
Fonte: http://zengoddesswellness.com/

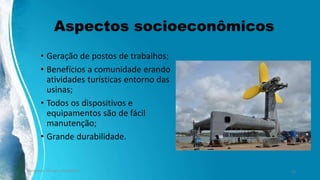

23. Aspectos socioeconômicos
• Geração de postos de
trabalhos;
• Benefícios a comunidade
gerando atividades turísticas
entorno das usinas;
• Todos os dispositivos e
equipamentos são de fácil
manutenção;
• Grande durabilidade.
Ambiente, Energia e Sociedade. 23

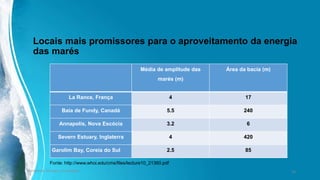

24. Locais mais promissores para o aproveitamento da energia
das marés
Média de amplitude das
marés (m)
Área da bacia (m)
La Rance, França 4 17
Baía de Fundy, Canadá 5.5 240
Annapolis, Nova Escócia 3.2 6
Severn Estuary, Inglaterra 4 420
Garolim Bay, Coreia do Sul 2.5 85
Ambiente, Energia e Sociedade. 24
Fonte: http://www.whoi.edu/cms/files/lecture10_21360.pdf

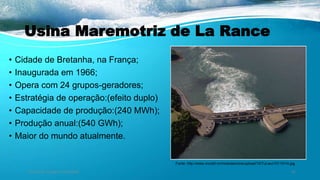

25. Usina Maremotriz de La Rance
• Cidade de Bretanha, na França;
• Inaugurada em 1966;
• Opera com 24 grupos-geradores;
• Estratégia de operação:(efeito duplo)
• Capacidade de produção:(240 MWh);
• Produção anual:(540 GWh);
• Maior do mundo atualmente.
Ambiente, Energia e Sociedade. 25
Fonte: http://www.vncold.vn/modules/cms/upload/10/TuLieu/101101/4.jpg

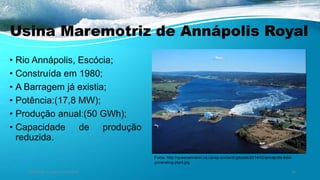

26. Usina Maremotriz de Annápolis Royal
• Rio Annápolis, Escócia;
• Construída em 1980;
• A Barragem já existia;
• Potência:(17,8 MW);
• Produção anual:(50 GWh);
• Capacidade de produção
reduzida.
Ambiente, Energia e Sociedade. 26
Fonte: http://queenanneinn.ns.ca/wp-content/uploads/2014/02/annapolis-tidal-

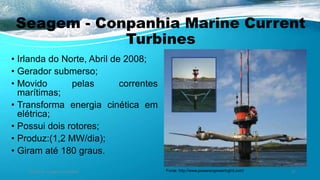

27. Seagem - Conpanhia Marine Current
Turbines
• Irlanda do Norte, Abril de 2008;
• Gerador submerso;
• Movido pelas correntes
marítimas;
• Transforma energia cinética em
elétrica;
• Possui dois rotores;
• Produz:(1,2 MW/dia);
• Giram até 180 graus.
Ambiente, Energia e Sociedade. 27Fonte: http://www.powerengineeringint.com/

28. Baía de Swansea, País de Gales
Ambiente, Energia e Sociedade. 28
Fonte: engenhariacivil.com

29. Desafios da Energia das Marés
Desenvolver tecnologia adequada para:
• Tornar o projeto economicamente viável;
• Torná-lo competitivo do ponto de vista econômico;
• Possibilitar a produção em larga escala;
• Atrair investidores.
Ambiente, Energia e Sociedade. 29

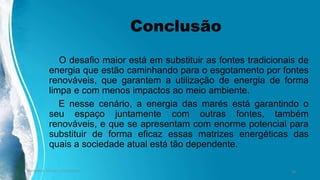

30. Conclusão
O desafio maior está em substituir as fontes tradicionais de
energia que estão caminhando para o esgotamento por fontes
renováveis, que garantem a utilização de energia de forma
limpa e com menos impactos ao meio ambiente.
E nesse cenário, a energia das marés está garantindo o
seu espaço juntamente com outras fontes, também
renováveis, e que se apresentam com enorme potencial para
substituir de forma eficaz essas matrizes energéticas das
quais a sociedade atual está tão dependente.
Ambiente, Energia e Sociedade. 30

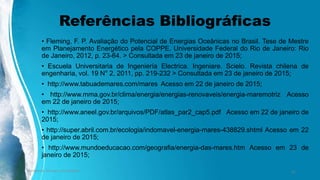

31. Referências Bibliográficas
• Fleming, F. P. Avaliação do Potencial de Energias Oceânicas no Brasil. Tese de Mestre
em Planejamento Energético pela COPPE. Universidade Federal do Rio de Janeiro: Rio
de Janeiro, 2012, p. 23-64. > Consultada em 23 de janeiro de 2015;
• Escuela Universitaria de Ingeniería Electrica. Ingeniare. Scielo. Revista chilena de
engenharia, vol. 19 N° 2, 2011, pp. 219-232 > Consultada em 23 de janeiro de 2015;
• http://www.tabuademares.com/mares Acesso em 22 de janeiro de 2015;
• http://www.mma.gov.br/clima/energia/energias-renovaveis/energia-maremotriz Acesso
em 22 de janeiro de 2015;
• http://www.aneel.gov.br/arquivos/PDF/atlas_par2_cap5.pdf Acesso em 22 de janeiro de
2015;
• http://super.abril.com.br/ecologia/indomavel-energia-mares-438829.shtml Acesso em 22
de janeiro de 2015;
• http://www.mundoeducacao.com/geografia/energia-das-mares.htm Acesso em 23 de
janeiro de 2015;
Ambiente, Energia e Sociedade. 31

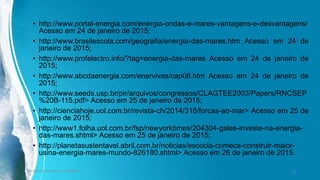

32. • http://www.portal-energia.com/energia-ondas-e-mares-vantagens-e-desvantagens/
Acesso em 24 de janeiro de 2015;
• http://www.brasilescola.com/geografia/energia-das-mares.htm Acesso em 24 de
janeiro de 2015;
• http://www.profelectro.info/?tag=energia-das-mares Acesso em 24 de janeiro de
2015;
• http://www.abcdaenergia.com/enervivas/cap08.htm Acesso em 24 de janeiro de
2015;
• http://www.seeds.usp.br/pir/arquivos/congressos/CLAGTEE2003/Papers/RNCSEP
%20B-115.pdf> Acesso em 25 de janeiro de 2015;
• http://cienciahoje.uol.com.br/revista-ch/2014/316/forcas-ao-mar> Acesso em 25 de
janeiro de 2015;
• http://www1.folha.uol.com.br/fsp/newyorktimes/204304-gales-investe-na-energia-
das-mares.shtml> Acesso em 25 de janeiro de 2015;
• http://planetasustentavel.abril.com.br/noticias/escocia-comeca-construir-maior-
usina-energia-mares-mundo-826180.shtml> Acesso em 26 de janeiro de 2015.
Ambiente, Energia e Sociedade. 32
