1. Luminotecnia

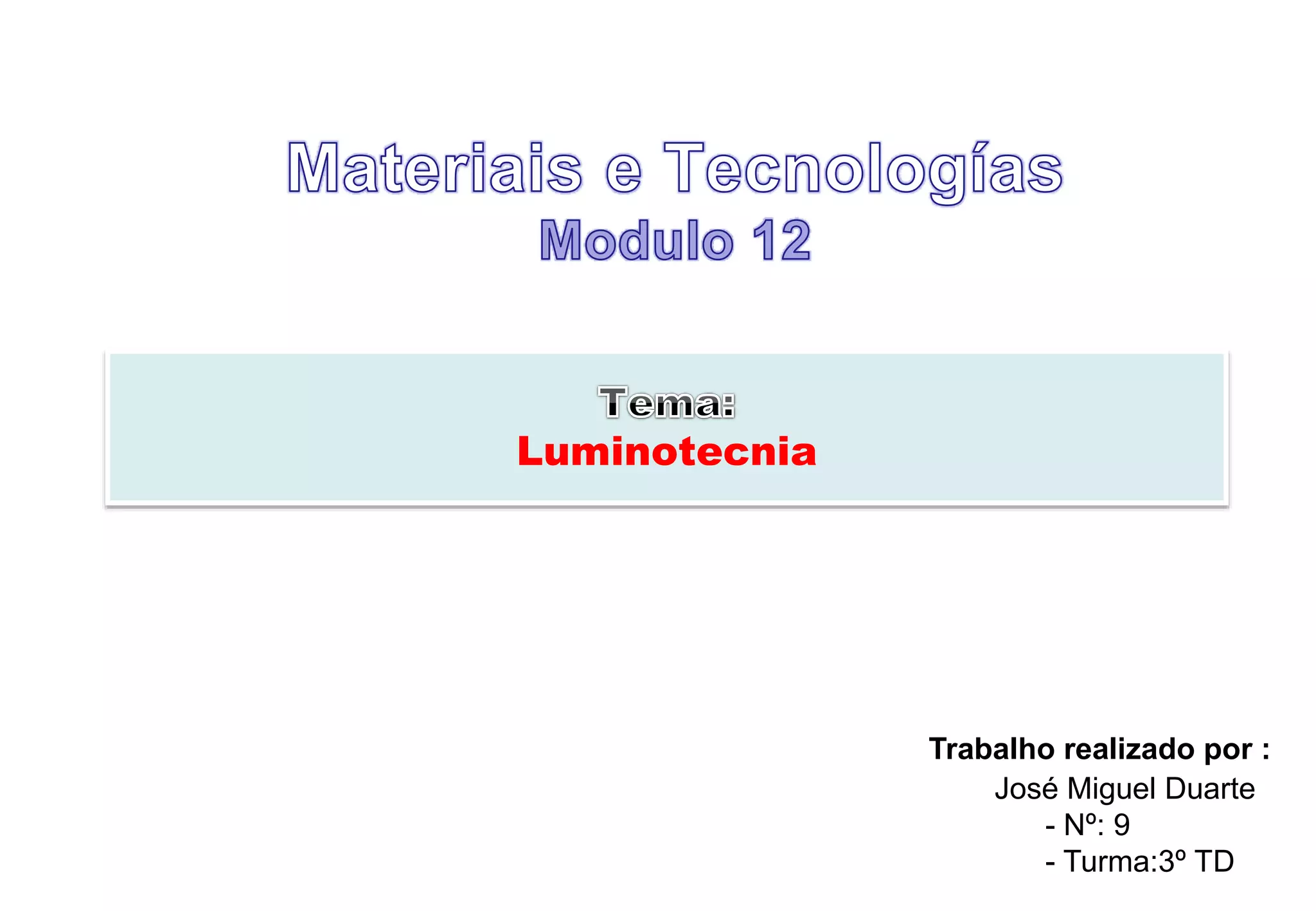

Trabalho realizado por :
José Miguel Duarte
- Nº: 9
- Turma:3º TD

2. Luz natural
• é a luz do Sol, geralmente em exteriores. Pode ter muitas formas, desde a luz
suave, difusa, de um dia nublado, à luz dura e contrastada direta do Sol.
• Com a luz natural, podemos não ter sombra ou ter sombras suaves ou duras.

3. Luz natural frontal

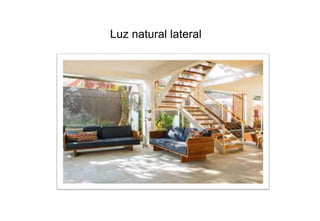

4. Luz natural lateral

5. Período de iluminação solar

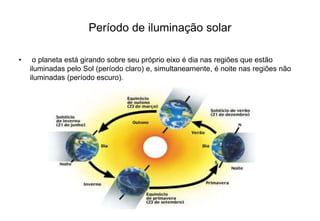

• o planeta está girando sobre seu próprio eixo é dia nas regiões que estão
iluminadas pelo Sol (período claro) e, simultaneamente, é noite nas regiões não
iluminadas (período escuro).

6. Controle de iluminação

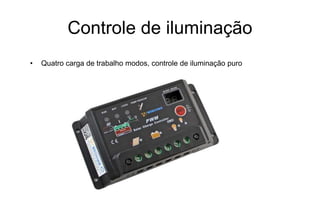

• Quatro carga de trabalho modos, controle de iluminação puro

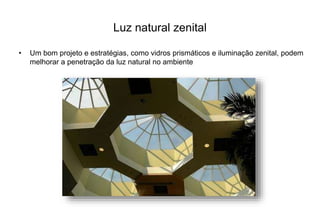

7. Luz natural zenital
• Um bom projeto e estratégias, como vidros prismáticos e iluminação zenital, podem
melhorar a penetração da luz natural no ambiente

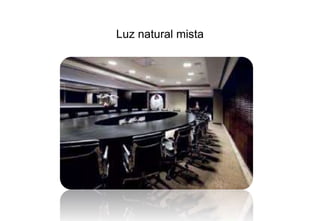

8. Luz natural mista

9. Luz natural difusa
• A luz difusa ocorre em dias nublados ao amanhecer e entardecer , iluminação
produz sombras muito suaves e efeito mais uniforme.

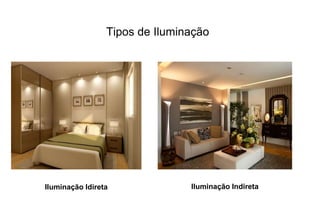

10. Tipos de Iluminação
Iluminação Idireta Iluminação Indireta

11. Iluminação pontual

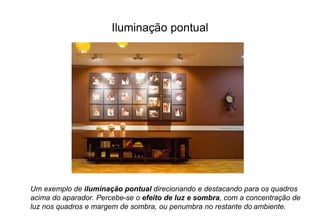

Um exemplo de iluminação pontual direcionando e destacando para os quadros
acima do aparador. Percebe-se o efeito de luz e sombra, com a concentração de
luz nos quadros e margem de sombra, ou penumbra no restante do ambiente.

12. Iluminação arquitetónica
Ícones arquitetônicos japoneses com iluminação especial

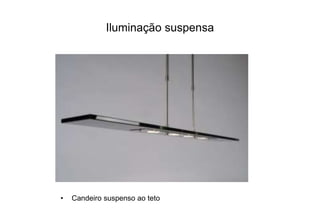

13. Iluminação suspensa
• Candeiro suspenso ao teto

14. Luminotecnia
A Luminotecnia É a ciência que estuda as diferentes formas de produção de
electricidade, bem como o seu acompanhamento e execução. Seus principais valores são:
a ) Fluxo Luminoso
É a quantidade que mede o fluxo de radiação da luz ou fonte de energia e é
definido como:
Energia emitida como radiação de luz para que o olho humano é sensível, é
medido em Lumen (Lm)
 = Fluxo luminoso ( lumen


15. Luminotecnia
Exemplo de fluxos luminosos
Lámpada incandescente de 60 W 730 Lm
Lámpada fluorescente de 40 W
“blanca”
3.000 Lm
Lámpada halógenea de 1000 W 22.000 Lm
Lámpada de vapor de mercurio
125 W
5.600 Lm
Lámpada de sódio de 1000 W 120.000 Lm

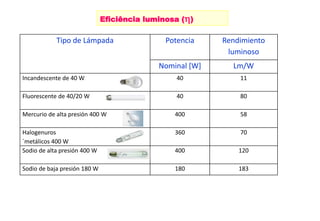

16. Eficiência luminosa ()
Tipo de Lámpada Potencia Rendimiento
luminoso
Nominal [W] Lm/W
Incandescente de 40 W 40 11
Fluorescente de 40/20 W 40 80
Mercurio de alta presión 400 W 400 58
Halogenuros
´metálicos 400 W
360 70
Sodio de alta presión 400 W 400 120
Sodio de baja presión 180 W 180 183

17. Iluminancia (E)

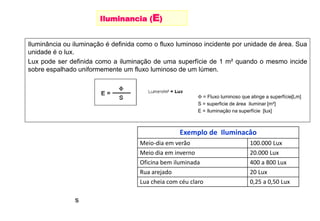

Iluminância ou iluminação é definida como o fluxo luminoso incidente por unidade de área. Sua
unidade é o lux.
Lux pode ser definida como a iluminação de uma superfície de 1 m² quando o mesmo incide
sobre espalhado uniformemente um fluxo luminoso de um lúmen.
s
 = Fluxo luminoso que atinge a superfície[Lm]
S = superficie de área iluminar [m²]
E = Iluminação na superfície [lux]
Exemplo de Iluminacâo
Meio-dia em verão 100.000 Lux
Meio dia em inverno 20.000 Lux
Oficina bem iluminada 400 a 800 Lux
Rua arejado 20 Lux
Lua cheia com céu claro 0,25 a 0,50 Lux

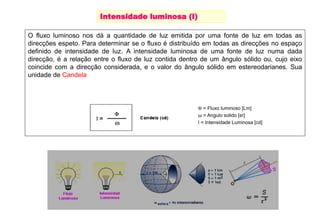

18. Intensidade luminosa (I)
O fluxo luminoso nos dá a quantidade de luz emitida por uma fonte de luz em todas as
direcções espeto. Para determinar se o fluxo é distribuído em todas as direcções no espaço
definido de intensidade de luz. A intensidade luminosa de uma fonte de luz numa dada
direcção, é a relação entre o fluxo de luz contida dentro de um ângulo sólido ou, cujo eixo
coincide com a direcção considerada, e o valor do ângulo sólido em estereodarianes. Sua
unidade de Candela
 = Fluxo luminoso [Lm]
ω = Angulo solido [sr]
I = Intensidade Luminosa [cd]

19. Curvas fotométricas de algumas luminárias

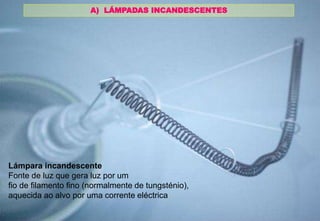

20. A) LÁMPADAS INCANDESCENTES
Los primeros bombillos usaron un
filamento de carbón para producir
L l ll
luz visible
Lámpara incandescente
Fonte de luz que gera luz por um
fio de filamento fino (normalmente de tungsténio),
aquecida ao alvo por uma corrente eléctrica

21. GRUPO INCANDESCENTES
INCANDESCENTE
TRADICIONAL
INCANDESCENTE
HALÓGENO

22. A) Lámpadas Incandescentes
Emitem uma luz quente e agradável
Especial para a iluminação decorativa

23. Incandescentes
halógenos em veículos

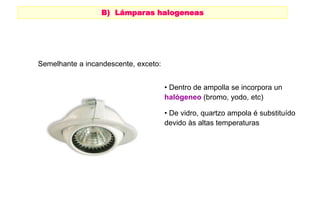

24. B) Lámparas halogeneas
HALÓGENAS
• Dentro de ampolla se incorpora un
halógeneo (bromo, yodo, etc)
• De vidro, quartzo ampola é substituído
devido às altas temperaturas
Semelhante a incandescente, exceto:

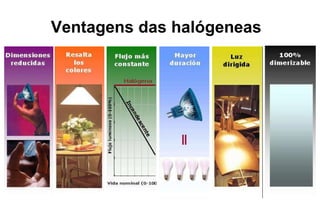

25. Ventagens das halógeneas

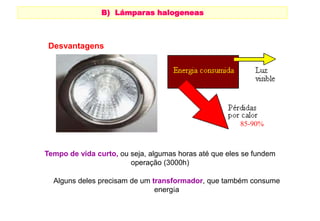

26. B) Lámparas halogeneas
HALÓGENAS
Alguns deles precisam de um transformador, que também consume
energía
Desvantagens
85-90%
Tempo de vida curto, ou seja, algumas horas até que eles se fundem
operação (3000h)

27. 220 V
CAPACITOR
IGNITOR
Alimentação
Saída do balastro
Tensão de Circuito Aberto
1250-4000 V
Saída de balastro
+ ignitor

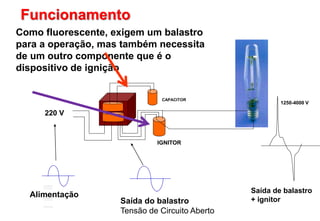

Funcionamento
Como fluorescente, exigem um balastro
para a operação, mas também necessita
de um outro componente que é o
dispositivo de ignição

28. C) Lamparas fluorescentes compactas
DE BAJO CONSUMO O FLUOROSCENTES
COMPACTAS

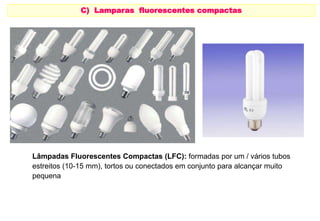

Lâmpadas Fluorescentes Compactas (LFC): formadas por um / vários tubos
estreitos (10-15 mm), tortos ou conectados em conjunto para alcançar muito
pequena

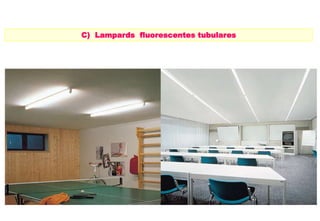

29. C) Lampards fluorescentes tubulares

30. D) Lampadas de descarga
As lâmpadas de descarga
aplica o mesmo princípio que
os raios na natureza.
A descarga só pode produzir
em una atmósfera de vapor de
Sodio o de Mercurio.

31. D) Lampadas de descarga
Luz branca para
Exteriores, agradáveis,
Lâmpada incandescente
Económica e as
Descarga lamp
APLICAÇÕES:
 Pitorescas cidades
 Estrada com pouco
 Trafego passeio jardins
 Público, monumentos,
 Arquitetura

32. E) Lámpadas de LED
LAMPARAS DE LEDS
LED: Light-Emitting Diode (diodo emisor de luz)

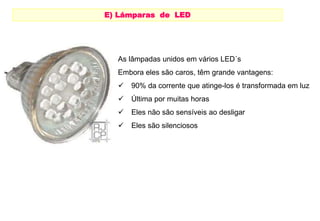

33. E) Lámparas de LED
LAMPARAS DE LEDS
As lâmpadas unidos em vários LED´s
Embora eles são caros, têm grande vantagens:
 90% da corrente que atinge-los é transformada em luz
 Última por muitas horas
 Eles não são sensíveis ao desligar
 Eles são silenciosos

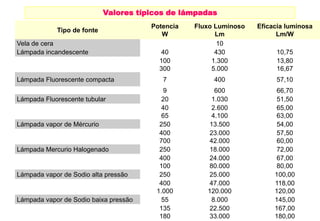

35. Valores típicos de lámpadas
Tipo de fonte
Potencia
W
Fluxo Luminoso
Lm
Eficacia luminosa
Lm/W
Vela de cera 10
Lámpada incandescente 40 430 10,75
100 1.300 13,80
300 5.000 16,67
Lámpada Fluorescente compacta 7 400 57,10
9 600 66,70
Lámpada Fluorescente tubular 20 1.030 51,50
40 2.600 65,00
65 4.100 63,00
Lámpada vapor de Mércurio 250 13.500 54,00
400 23.000 57,50
700 42.000 60,00
Lámpada Mercurio Halogenado 250 18.000 72,00
400 24.000 67,00
100 80.000 80,00
Lámpada vapor de Sodio alta pressão 250 25.000 100,00
400 47.000 118,00
1.000 120.000 120,00
Lámpada vapor de Sodio baixa pressão 55 8.000 145,00
135 22.500 167,00
180 33.000 180,00

36. Aplicações
Ámbito de uso Tipos de lámpadas mais utilizados
Doméstico  Incandescente
 Fluorescente
 Halógenas de baja potencia
 Fluorescentes compactas
Oficinas  Alumbrado general: fluorescentes
 Alumbrado localizado: incandescentes y halógenas de baja tensión
Comercial
(Depende das dimensões e
características do
comercio)
 Incandescentes
 Halógenas
 Fluorescentes
 Grandes superficies con tetos altos: mercurio a alta pressão halogenuros
metálicos
Industrial  Todos os tipos
 Luminarias situadas a baixa altura ( 6 m): fluorescentes
 Luminarias situadas a grandes altura (>6 m): lámpadas de descarga a alta
pressão montadas em projetores
 Alumbrado localizado: incandescentes
Desportivo  Luminarias situadas a baixa altura: fluorescentes
 Luminarias situadas a grandes altura: lámpadas de vapor de mércurio a alta
pressão, halogenios metálicos e vapor de sódio a alta pressão

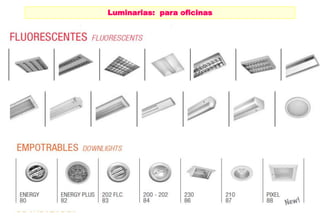

37. Luminarias: para oficinas

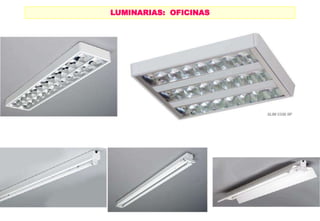

38. LUMINARIAS: OFICINAS

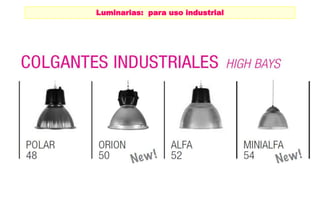

39. Luminarias: para uso industrial

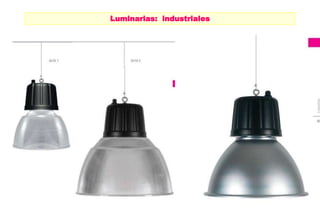

40. Luminarias: industriales

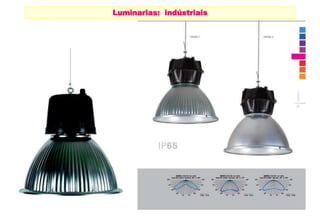

41. Luminarias: indústriais

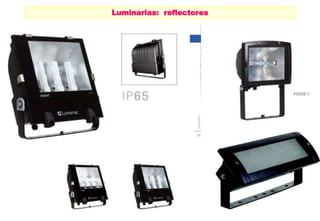

42. Luminarias: reflectores

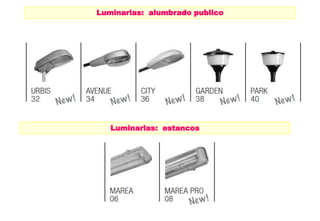

43. Luminarias: alumbrado publico
Luminarias: estancos

44. Luminarias: halogeneas decorativas

45. Luminarias: jardins

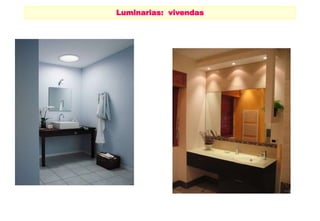

46. Luminarias: vivendas

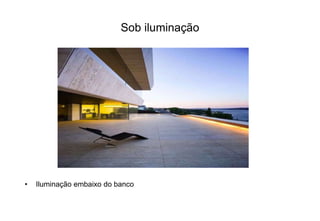

47. Sob iluminação
