AULA 02 - Eletrecista.pptx
- 1.

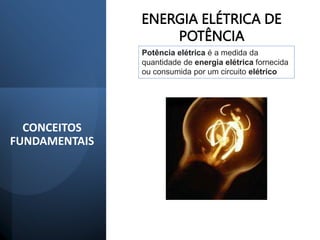

- 2. CONCEITOS FUNDAMENTAIS ENERGIA ELÉTRICA DE POTÊNCIA Potênciaelétrica é a medida da quantidade de energia elétrica fornecida ou consumida por um circuito elétrico

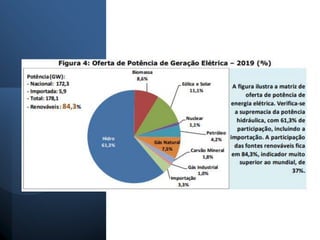

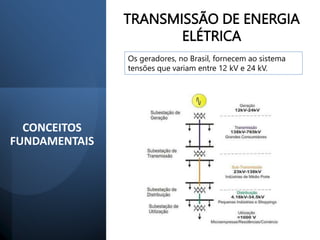

- 4. CONCEITOS FUNDAMENTAIS TRANSMISSÃO DE ENERGIA ELÉTRICA Osgeradores, no Brasil, fornecem ao sistema tensões que variam entre 12 kV e 24 kV.
- 5.

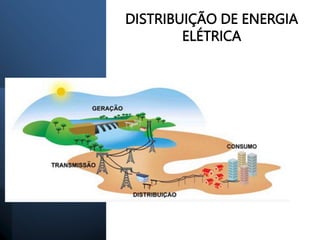

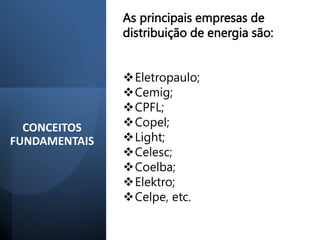

- 6. CONCEITOS FUNDAMENTAIS As principais empresasde distribuição de energia são: Eletropaulo; Cemig; CPFL; Copel; Light; Celesc; Coelba; Elektro; Celpe, etc.

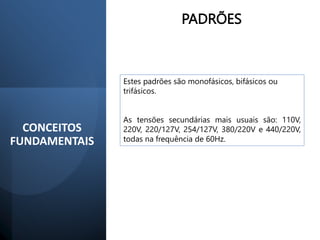

- 7. CONCEITOS FUNDAMENTAIS PADRÕES Estes padrões sãomonofásicos, bifásicos ou trifásicos. As tensões secundárias mais usuais são: 110V, 220V, 220/127V, 254/127V, 380/220V e 440/220V, todas na frequência de 60Hz.

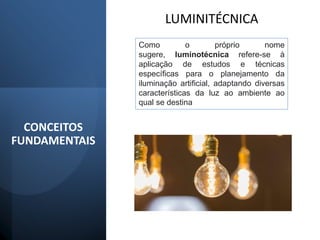

- 8. CONCEITOS FUNDAMENTAIS LUMINITÉCNICA Como o próprionome sugere, luminotécnica refere-se à aplicação de estudos e técnicas específicas para o planejamento da iluminação artificial, adaptando diversas características da luz ao ambiente ao qual se destina

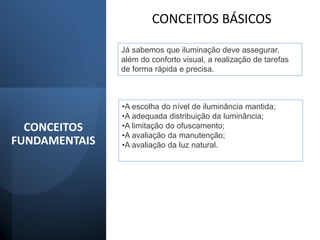

- 9. CONCEITOS FUNDAMENTAIS CONCEITOS BÁSICOS Já sabemosque iluminação deve assegurar, além do conforto visual, a realização de tarefas de forma rápida e precisa. •A escolha do nível de iluminância mantida; •A adequada distribuição da luminância; •A limitação do ofuscamento; •A avaliação da manutenção; •A avaliação da luz natural.

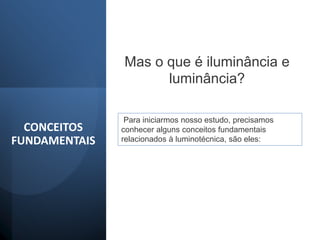

- 10. CONCEITOS FUNDAMENTAIS Mas o queé iluminância e luminância? Para iniciarmos nosso estudo, precisamos conhecer alguns conceitos fundamentais relacionados à luminotécnica, são eles:

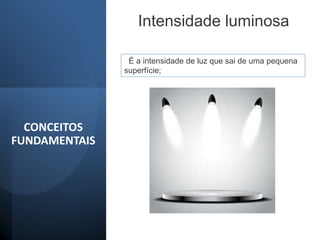

- 11. CONCEITOS FUNDAMENTAIS Intensidade luminosa É aintensidade de luz que sai de uma pequena superfície;
- 12. CONCEITOS FUNDAMENTAIS Fluxo luminoso É ofluxo luminoso, dado em lúmen (lm), emitido no interior de uma luminária
- 13. CONCEITOS FUNDAMENTAIS Iluminância Ou seja, ailuminância é um termo que descreve a medição da quantidade de luz que incide sobre uma determinada área de superfície. LUX •E: iluminância (lx); •Φ: fluxo luminoso (lm); •A: área (m²).

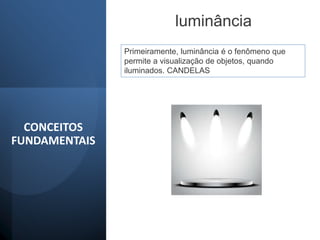

- 14. CONCEITOS FUNDAMENTAIS luminância Primeiramente, luminância éo fenômeno que permite a visualização de objetos, quando iluminados. CANDELAS
- 15. CONCEITOS FUNDAMENTAIS Eficiência Luminosa É arelação dos lumens emitidos pela lâmpada para cada watt consumido, portanto é dada por lm/W. É potencia necessária para iluminar um determinado ambiente;

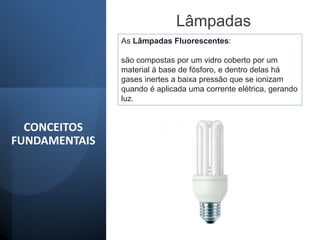

- 16. Lâmpadas As Lâmpadas Fluorescentes: sãocompostas por um vidro coberto por um material à base de fósforo, e dentro delas há gases inertes a baixa pressão que se ionizam quando é aplicada uma corrente elétrica, gerando luz. CONCEITOS FUNDAMENTAIS
- 17. Lâmpadas Lâmpadas incandescentes Emitem luzpela existência de um filamento de tungstênio, uma resistência, dentro do bulbo, que com a passagem da corrente esquenta e fica incandescente, emitindo uma forte luz amarela CONCEITOS FUNDAMENTAIS
- 18. Lâmpadas Lâmpadas dicroicas Ou seja,é uma maneira de conseguir colocar foco em algum objeto, quadro, parede ou espaço. Elas podem ser instaladas de forma que a intensidade da luz seja dedicada e apontada para algum lugar específico, pois seu corpo permite esta calibragem. CONCEITOS FUNDAMENTAIS

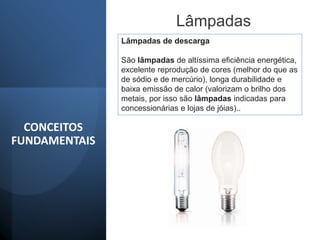

- 19. Lâmpadas Lâmpadas de descarga Sãolâmpadas de altíssima eficiência energética, excelente reprodução de cores (melhor do que as de sódio e de mercúrio), longa durabilidade e baixa emissão de calor (valorizam o brilho dos metais, por isso são lâmpadas indicadas para concessionárias e lojas de jóias).. CONCEITOS FUNDAMENTAIS
- 20. Lâmpadas Lâmpadas de LED temuma dos maiores rendimentos luminosos, convertendo entre 60% e 80% da energia elétrica utilizada em luz visível. Outra grande vantagem dessas lâmpadas é que elas duram cerca de 25 mais vezes que uma incandescente e 3 vezes mais que uma fluorescente, isso leva a uma vida útil entre 25 e 50 mil horas. CONCEITOS FUNDAMENTAIS

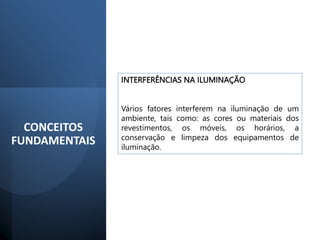

- 21. INTERFERÊNCIAS NA ILUMINAÇÃO Váriosfatores interferem na iluminação de um ambiente, tais como: as cores ou materiais dos revestimentos, os móveis, os horários, a conservação e limpeza dos equipamentos de iluminação. CONCEITOS FUNDAMENTAIS

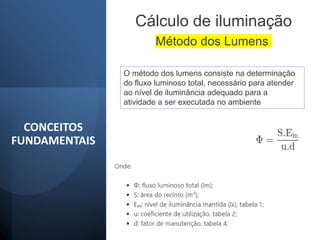

- 22. CONCEITOS FUNDAMENTAIS Cálculo de iluminação Ométodo dos lumens consiste na determinação do fluxo luminoso total, necessário para atender ao nível de iluminância adequado para a atividade a ser executada no ambiente Método dos Lumens

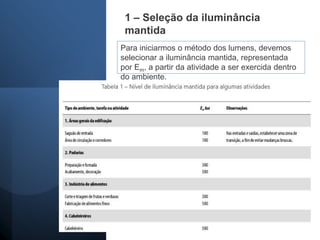

- 23. 1 – Seleçãoda iluminância mantida Para iniciarmos o método dos lumens, devemos selecionar a iluminância mantida, representada por Em, a partir da atividade a ser exercida dentro do ambiente.

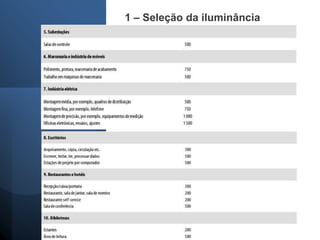

- 24. 1 – Seleçãoda iluminância mantida

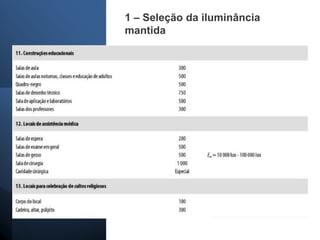

- 25. 1 – Seleçãoda iluminância mantida

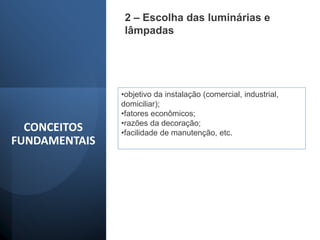

- 26. 2 – Escolhadas luminárias e lâmpadas •objetivo da instalação (comercial, industrial, domiciliar); •fatores econômicos; •razões da decoração; •facilidade de manutenção, etc. CONCEITOS FUNDAMENTAIS

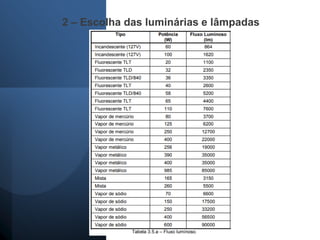

- 27. 2 – Escolhadas luminárias e lâmpadas

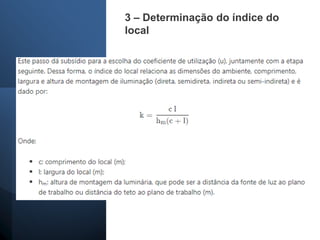

- 28. 3 – Determinaçãodo índice do local

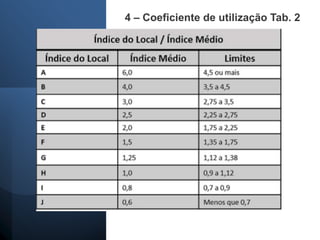

- 29. 4 – Coeficientede utilização Tab. 2

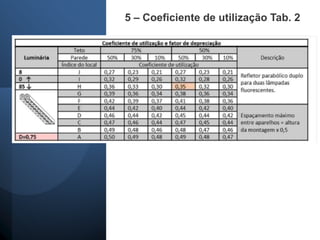

- 30. 5 – Coeficientede utilização Tab. 2

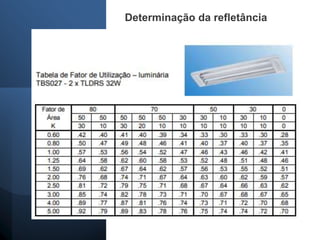

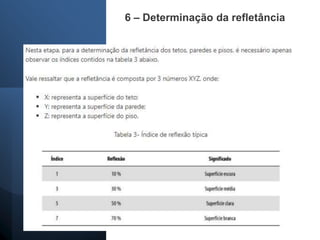

- 31. 6 – Determinaçãoda refletância
- 32.

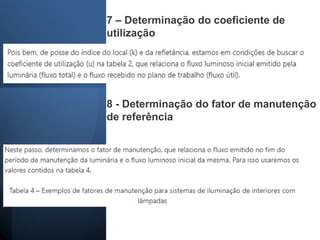

- 33. 7 – Determinaçãodo coeficiente de utilização 8 - Determinação do fator de manutenção de referência

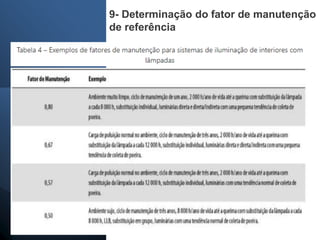

- 34. 9- Determinação dofator de manutenção de referência

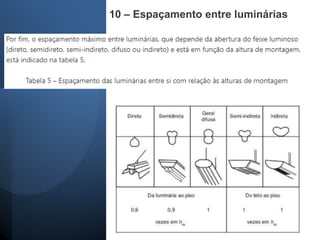

- 35. 10 – Espaçamentoentre luminárias

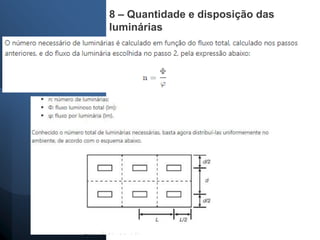

- 36. 8 – Quantidadee disposição das luminárias

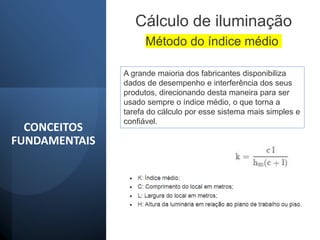

- 37. CONCEITOS FUNDAMENTAIS Cálculo de iluminação Agrande maioria dos fabricantes disponibiliza dados de desempenho e interferência dos seus produtos, direcionando desta maneira para ser usado sempre o índice médio, o que torna a tarefa do cálculo por esse sistema mais simples e confiável. Método do índice médio
- 38. CONCEITOS FUNDAMENTAIS Cálculo de iluminação Métododo índice médio Pela tabela abaixo devemos considerar para K como sendo a letra de acordo com a tabela abaixo.

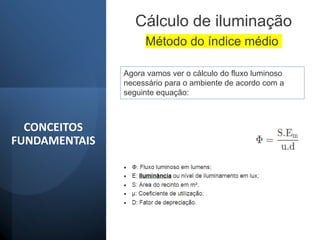

- 39. CONCEITOS FUNDAMENTAIS Cálculo de iluminação Métododo índice médio Agora vamos ver o cálculo do fluxo luminoso necessário para o ambiente de acordo com a seguinte equação:
- 40. Cálculo de iluminação Métododo índice médio

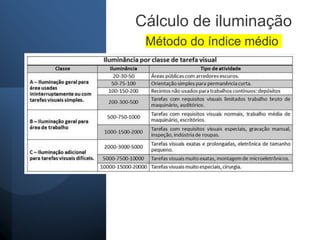

- 41. Cálculo de iluminação Métododo índice médio

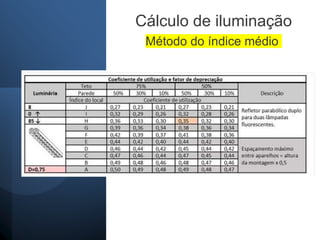

- 42. Cálculo de iluminação Métododo índice médio
- 43. Cálculo de iluminação Métododo índice médio

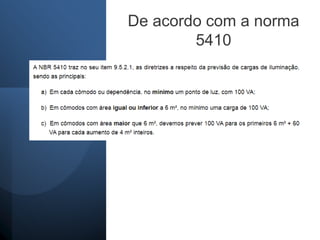

- 44. De acordo coma norma 5410
- 45.
- 46.

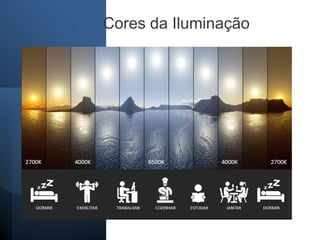

- 47.

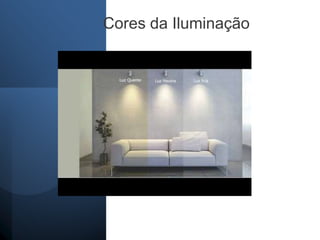

- 48.
- 49.

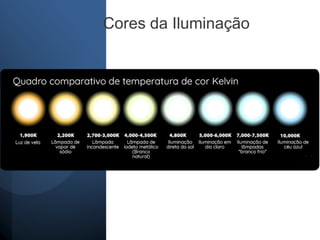

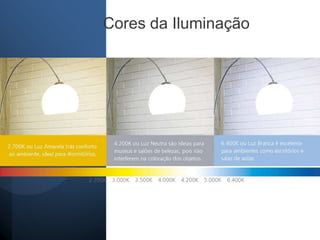

- 50.

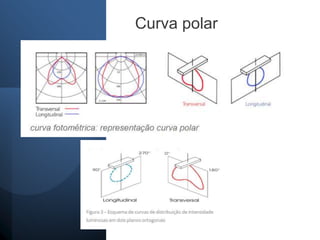

- 51.

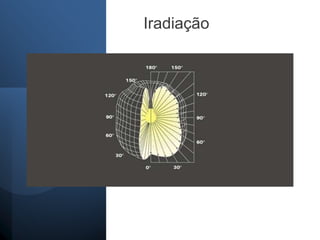

- 52.
