O documento discute os principais tipos e elementos de lentes ópticas, incluindo lentes convergentes, divergentes e suas propriedades como foco, distância focal e raios notáveis. Também aborda defeitos de visão como miopia, hipermetropia, astigmatismo e presbiopia, explicando suas causas e correções com lentes.

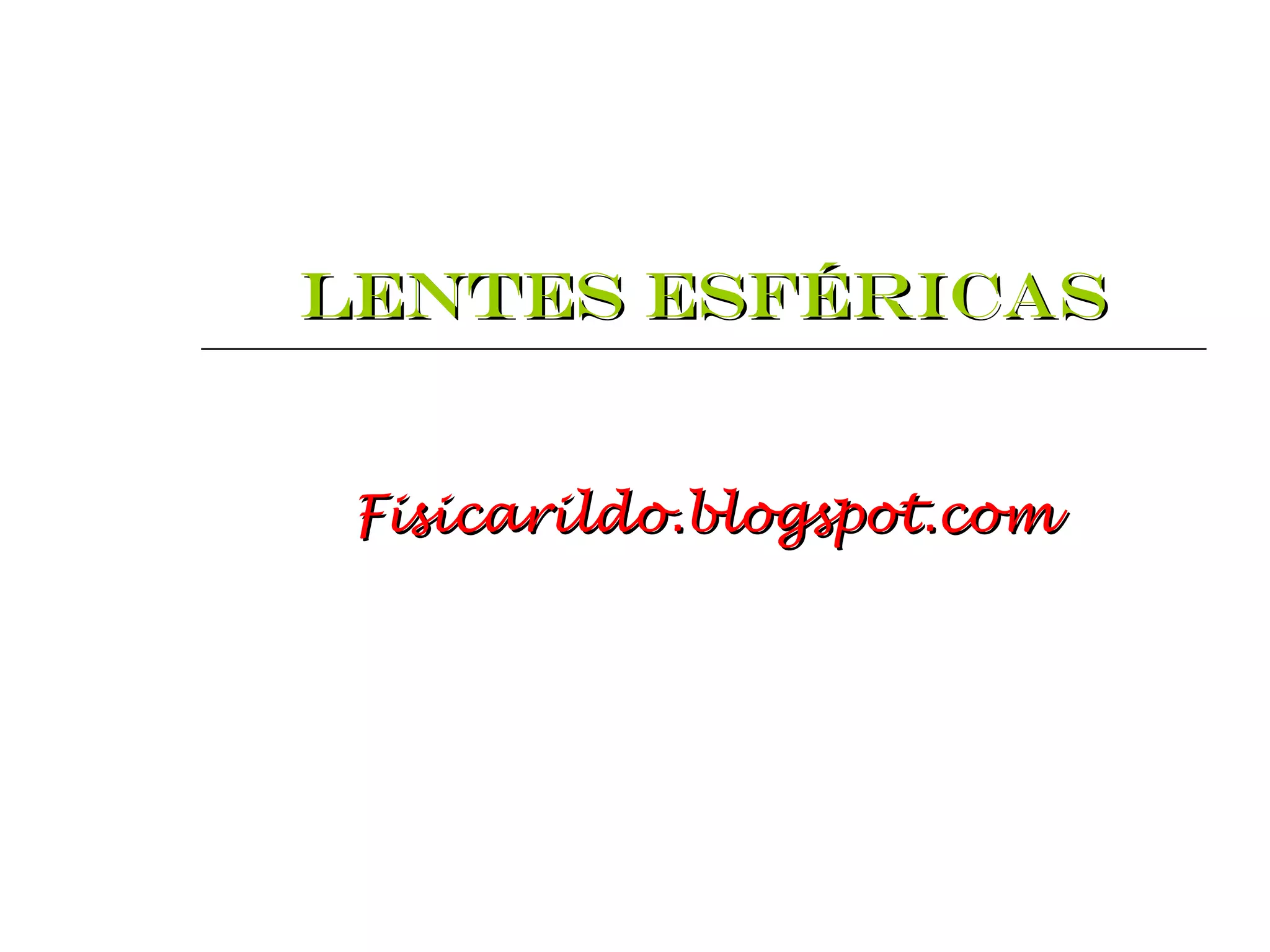

1. LENTES ESFÉRICAS Fisicarildo.blogspot.com

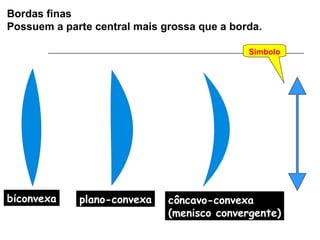

2. Bordas finas Possuem a parte central mais grossa que a borda. biconvexa plano-convexa côncavo-convexa (menisco convergente) Símbolo

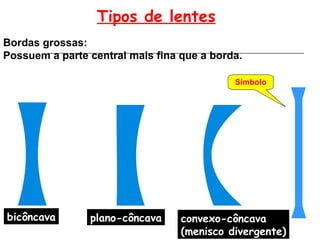

3. Tipos de lentes Bordas grossas: Possuem a parte central mais fina que a borda. bicôncava plano-côncava convexo-côncava (menisco divergente) Símbolo

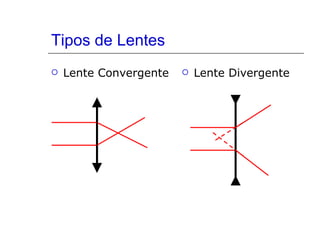

4. Tipos de Lentes Lente Convergente Lente Divergente

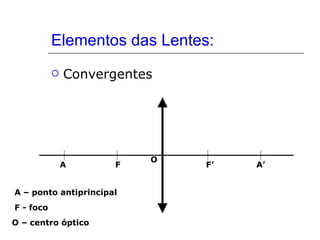

5. Elementos das Lentes: Convergentes F F’ A’ A A – ponto antiprincipal F - foco O O – centro óptico

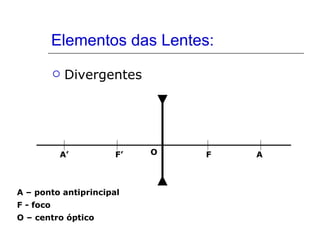

6. Elementos das Lentes: Divergentes A – ponto antiprincipal F’ F A A’ F - foco O O – centro óptico

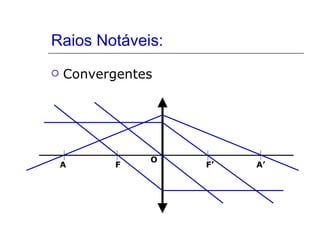

7. Raios Notáveis: Convergentes F F’ A’ A O

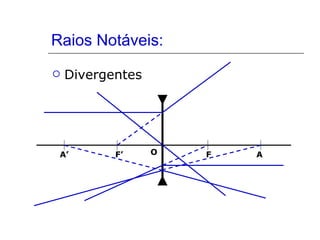

8. Raios Notáveis: Divergentes F’ F A A’ O

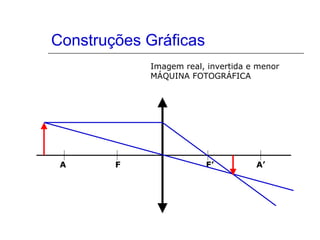

9. Construções Gráficas F F’ A’ A Imagem real, invertida e menor MÁQUINA FOTOGRÁFICA

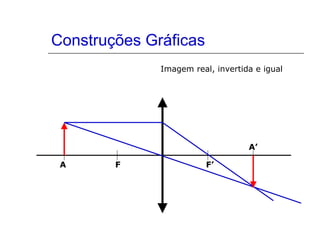

10. Construções Gráficas F F’ A’ A Imagem real, invertida e igual

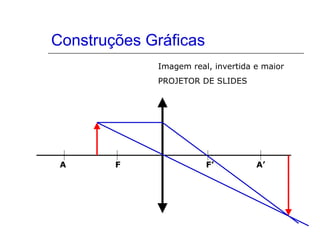

11. Construções Gráficas F F’ A’ A Imagem real, invertida e maior PROJETOR DE SLIDES

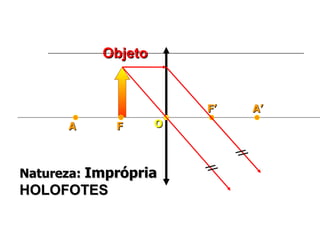

12. Natureza: Imprópria HOLOFOTES Objeto O F’ F A A’

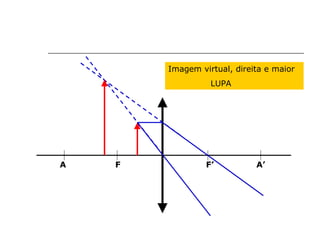

13. Imagem virtual, direita e maior LUPA F F’ A’ A

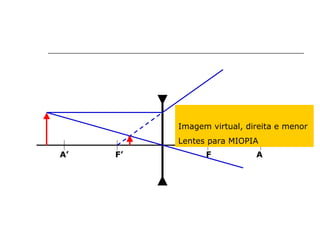

14. F’ F A A’ Imagem virtual, direita e menor Lentes para MIOPIA

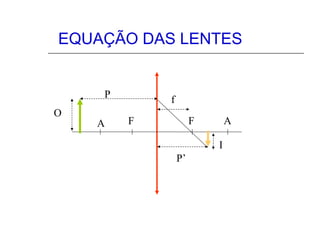

15. EQUAÇÃO DAS LENTES O I P P’ f A F F A

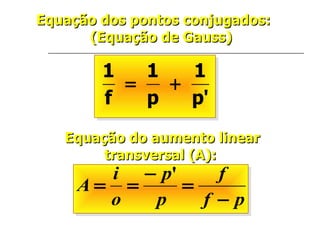

16. Equação dos pontos conjugados: (Equação de Gauss) Equação do aumento linear transversal (A):

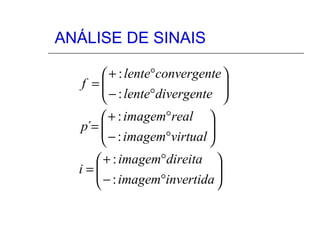

17. ANÁLISE DE SINAIS

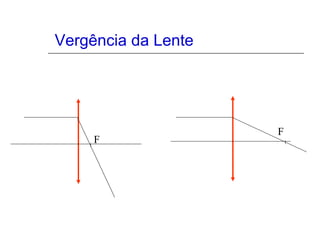

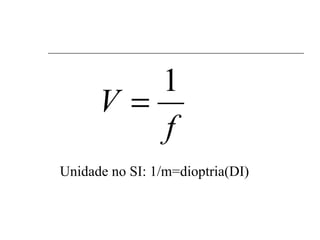

18. Vergência da Lente F F

19. Unidade no SI: 1/m=dioptria(DI)

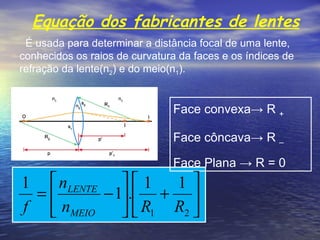

20. Equação dos fabricantes de lentes É usada para determinar a distância focal de uma lente, conhecidos os raios de curvatura da faces e os índices de refração da lente(n 2 ) e do meio(n 1 ). Face convexa -> R + Face côncava-> R – Face Plana -> R = 0

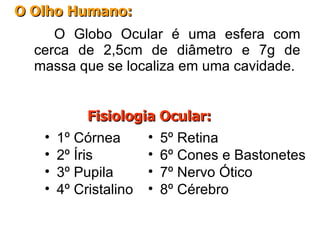

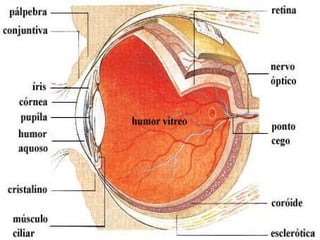

21. O Globo Ocular é uma esfera com cerca de 2,5cm de diâmetro e 7g de massa que se localiza em uma cavidade. O Olho Humano: 1º Córnea 2º Íris 3º Pupila 4º Cristalino 5º Retina 6º Cones e Bastonetes 7º Nervo Ótico 8º Cérebro Fisiologia Ocular:

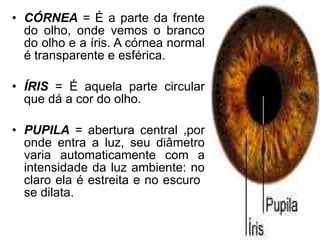

23. CÓRNEA = É a parte da frente do olho, onde vemos o branco do olho e a íris. A córnea normal é transparente e esférica. ÍRIS = É aquela parte circular que dá a cor do olho. PUPILA = abertura central ,por onde entra a luz, seu diâmetro varia automaticamente com a intensidade da luz ambiente: no claro ela é estreita e no escuro se dilata.

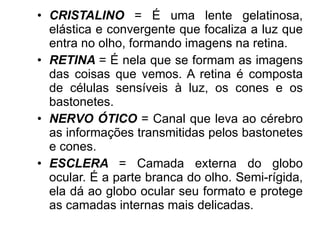

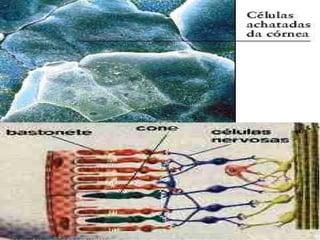

24. CRISTALINO = É uma lente gelatinosa, elástica e convergente que focaliza a luz que entra no olho, formando imagens na retina. RETINA = É nela que se formam as imagens das coisas que vemos. A retina é composta de células sensíveis à luz, os cones e os bastonetes. NERVO ÓTICO = Canal que leva ao cérebro as informações transmitidas pelos bastonetes e cones. ESCLERA = Camada externa do globo ocular. É a parte branca do olho. Semi-rígida, ela dá ao globo ocular seu formato e protege as camadas internas mais delicadas.

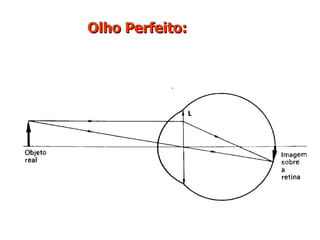

26. Olho Perfeito:

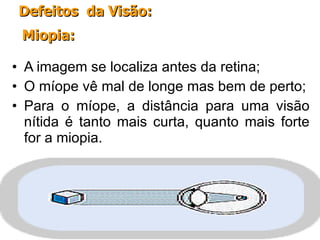

27. A imagem se localiza antes da retina; O míope vê mal de longe mas bem de perto; Para o míope, a distância para uma visão nítida é tanto mais curta, quanto mais forte for a miopia. Defeitos da Visão: Miopia:

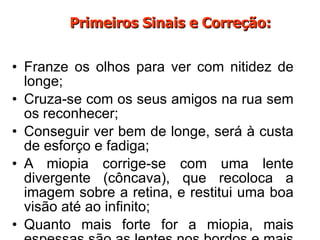

28. Franze os olhos para ver com nitidez de longe; Cruza-se com os seus amigos na rua sem os reconhecer; Conseguir ver bem de longe, será à custa de esforço e fadiga; A miopia corrige-se com uma lente divergente (côncava), que recoloca a imagem sobre a retina, e restitui uma boa visão até ao infinito; Quanto mais forte for a miopia, mais espessas são as lentes nos bordos e mais pesados. Primeiros Sinais e Correção:

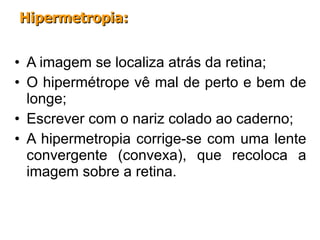

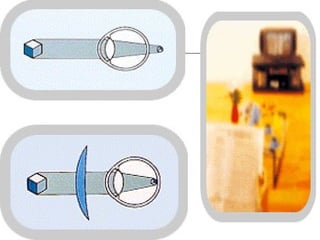

29. A imagem se localiza atrás da retina; O hipermétrope vê mal de perto e bem de longe; Escrever com o nariz colado ao caderno; A hipermetropia corrige-se com uma lente convergente (convexa), que recoloca a imagem sobre a retina. Hipermetropia:

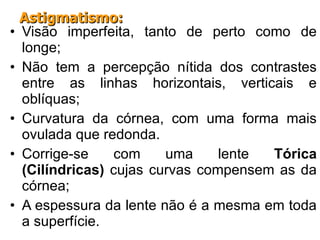

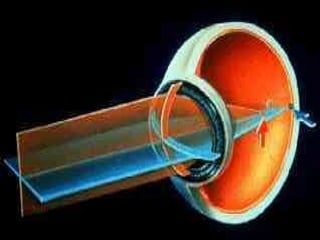

31. Visão imperfeita, tanto de perto como de longe; Não tem a percepção nítida dos contrastes entre as linhas horizontais, verticais e oblíquas; Curvatura da córnea, com uma forma mais ovulada que redonda. Corrige-se com uma lente Tórica (Cilíndricas) cujas curvas compensem as da córnea; A espessura da lente não é a mesma em toda a superfície. Astigmatismo:

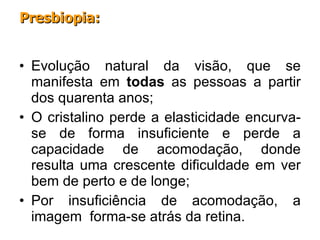

34. Evolução natural da visão, que se manifesta em todas as pessoas a partir dos quarenta anos; O cristalino perde a elasticidade encurva-se de forma insuficiente e perde a capacidade de acomodação, donde resulta uma crescente dificuldade em ver bem de perto e de longe; Por insuficiência de acomodação, a imagem forma-se atrás da retina. Presbiopia:

35. Os seus braços já não são suficientemente compridos para poder ler o jornal; Os seus filhos implicam consigo, ao vê-la enfiar linha numa agulha; Aproxima-se mais da luz; Correção com lentes Bifocais. Primeiros Sinais e Correção:

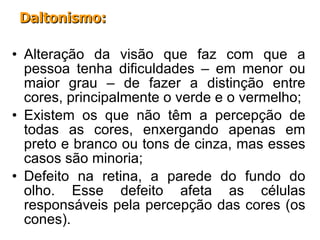

36. Alteração da visão que faz com que a pessoa tenha dificuldades – em menor ou maior grau – de fazer a distinção entre cores, principalmente o verde e o vermelho; Existem os que não têm a percepção de todas as cores, enxergando apenas em preto e branco ou tons de cinza, mas esses casos são minoria; Defeito na retina, a parede do fundo do olho. Esse defeito afeta as células responsáveis pela percepção das cores (os cones). Daltonismo:

38. Ilusões de Óptica:
