Aula 6-optica-da-visao.pptx

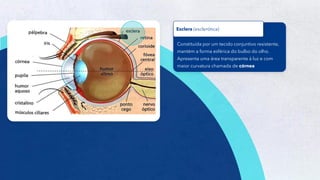

- 2. 2 Constituída por um tecido conjuntivo resistente, mantém a forma esférica do bulbo do olho. Apresenta uma área transparente à luz e com maior curvatura chamada de córnea Esclera (esclerótica)
- 3. 3 É uma película pigmentada abaixo da esclera rica em vasos sanguíneos e que nutre e oxigena as células do olho. Sob a córnea, a corioide forma a íris (o disco colorido do olho). No centro da íris temos a pupila, por onde a luz entra no globo ocular. Corioide

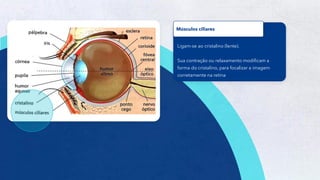

- 4. 4 Ligam-se ao cristalino (lente). Sua contração ou relaxamento modificam a forma do cristalino, para focalizar a imagem corretamente na retina Músculos ciliares

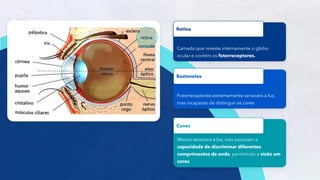

- 5. 5 Camada que reveste internamente o globo ocular e contém os fotorreceptores. Retina Fotorreceptores extremamente sensíveis à luz, mas incapazes de distinguir as cores Bastonetes Menos sensíveis à luz, mas possuem a capacidade de discriminar diferentes comprimentos de onda, permitindo a visão em cores Cones
- 6. 6 6 milhões de cones, a maioria concentrada na fóvea 120 milhões de bastonetes, poucos na fóvea A retina contém:
- 7. 7 As fibras das células nervosas conduzem o impulso nervoso produzido pelos fotorreceptores até o centro visual do córtex cerebral. Essas fibras juntam-se em um mesmo ponto do globo ocular, o chamado disco óptico, originando o nervo óptico que sai do olho. Nervo óptico
- 8. 8 As fibras das células nervosas conduzem o impulso nervoso produzido pelos fotorreceptores até o centro visual do córtex cerebral. Essas fibras juntam-se em um mesmo ponto do globo ocular, o chamado disco óptico, originando o nervo óptico que sai do olho. Nervo óptico No disco óptico não há fotorreceptores, de modo que as imagens focalizadas nele não são vistas. A região do disco óptico é um ponto cego da retina.
- 9. 9 Isso ocorria pois a pupila estava em sua dilatação máxima e quando flash era disparado não dava tempo de ajustá-la Era comum em fotos antigas o efeito “olho vermelho” quando fotos eram tiradas em ambientes escuros

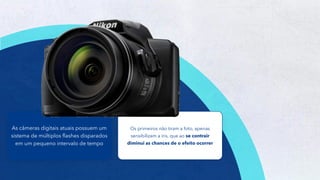

- 10. 10 Os primeiros não tiram a foto, apenas sensibilizam a íris, que ao se contrair diminui as chances de o efeito ocorrer As câmeras digitais atuais possuem um sistema de múltiplos flashes disparados em um pequeno intervalo de tempo
- 11. 11 Público O cristalino é uma lente biconvexa presa aos músculos ciliares cuja distância focal é variável 1 𝑓 = 𝑛𝑙𝑒𝑛𝑡𝑒 𝑛𝑚𝑒𝑖𝑜 − 1 1 𝑅1 + 1 𝑅2 1 𝑓 = 𝑘. 2 𝑅 ↑ 𝑹 = 𝟐𝒌𝒇 ↑ Músculos ciliares relaxados Músculos ciliares contraídos A contração dos músculos ciliares produz uma diminuição da distância focal

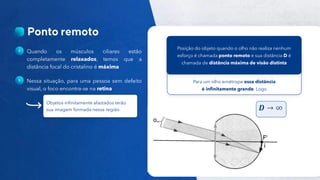

- 12. 12 Público Quando os músculos ciliares estão completamente relaxados, temos que a distância focal do cristalino é máxima Objetos infinitamente afastados terão sua imagem formada nessa região Nessa situação, para uma pessoa sem defeito visual, o foco encontra-se na retina Para um olho emétrope essa distância é infinitamente grande. Logo Posição do objeto quando o olho não realiza nenhum esforço é chamada ponto remoto e sua distância D é chamada de distância máxima de visão distinta 𝑫 → ∞

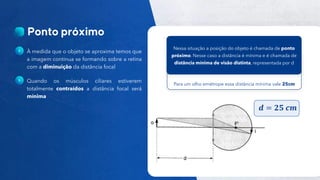

- 13. 13 Público À medida que o objeto se aproxima temos que a imagem continua se formando sobre a retina com a diminuição da distância focal Quando os músculos ciliares estiverem totalmente contraídos a distância focal será mínima Para um olho emétrope essa distância mínima vale 25cm Nessa situação a posição do objeto é chamada de ponto próximo. Nesse caso a distância é mínima e é chamada de distância mínima de visão distinta, representada por d 𝒅 = 𝟐𝟓 𝒄𝒎

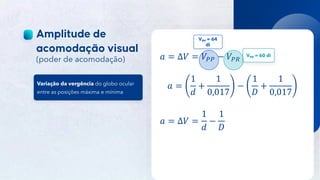

- 14. 14 Público (poder de acomodação) Variação da vergência do globo ocular entre as posições máxima e mínima 𝑎 = Δ𝑉 = 𝑉𝑃𝑃 − 𝑉𝑃𝑅 𝑎 = 1 𝑑 + 1 0,017 − 1 𝐷 + 1 0,017 𝑎 = Δ𝑉 = 1 𝑑 − 1 𝐷 VPP = 64 di VPR = 60 di

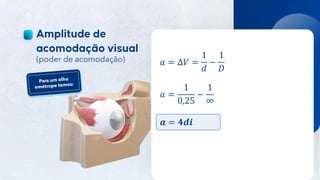

- 15. 15 Público (poder de acomodação) 𝑎 = Δ𝑉 = 1 𝑑 − 1 𝐷 𝑎 = 1 0,25 − 1 ∞ 𝒂 = 𝟒𝒅𝒊

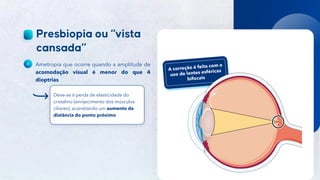

- 16. 16 Público Ametropia que ocorre quando a amplitude de acomodação visual é menor do que 4 dioptrias Deve-se à perda de elasticidade do cristalino (enrijecimento dos músculos ciliares), acarretando um aumento da distância do ponto próximo
- 17. 17 Mecanismo de acomodação visual e a presbiopia
- 18. 18 Público No começo, a presbiopia só atrapalha a leitura, não tendo grande interferência na visão a longa distância Basta corrigir esse defeito com lentes convergentes (da mesma maneira que se corrige a hipermetropia)
- 19. 19 Público A amplitude de acomodação visual irá diminuir, aproximando os pontos próximo e remoto A pessoa portadora de presbiopia terá então que usar 2 óculos: um para perto e outro para longe

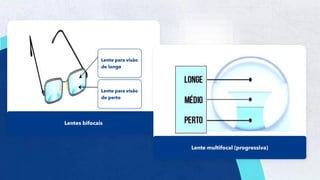

- 20. 20 Lentes bifocais Lente para visão de longe Lente para visão de perto Lente multifocal (progressiva)

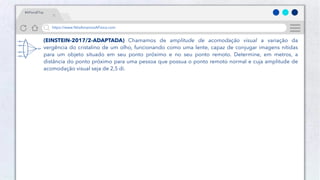

- 21. 21 Público https://www.NósAmamosAFísica.com #AFísicaÉTop (EINSTEIN-2017/2-ADAPTADA) Chamamos de amplitude de acomodação visual a variação da vergência do cristalino de um olho, funcionando como uma lente, capaz de conjugar imagens nítidas para um objeto situado em seu ponto próximo e no seu ponto remoto. Determine, em metros, a distância do ponto próximo para uma pessoa que possua o ponto remoto normal e cuja amplitude de acomodação visual seja de 2,5 di.
- 22. 22 Público https://www.NósAmamosAFísica.com #AFísicaÉTop RESOLUÇÃO Da definição: 𝑎 = 1 𝑑 − 1 𝐷 2,5 = 1 𝑑 − 1 ∞ 𝑑 = 0,4𝑚 𝒅 = 𝟒𝟎𝒄𝒎

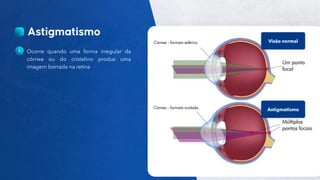

- 23. 23 Público Ocorre quando uma forma irregular da córnea ou do cristalino produz uma imagem borrada na retina Visão normal Astigmatismo

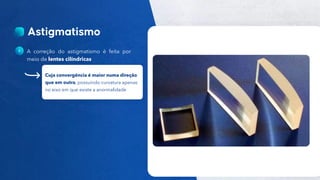

- 24. 24 Público A correção do astigmatismo é feita por meio de lentes cilíndricas Cuja convergência é maior numa direção que em outra, possuindo curvatura apenas no eixo em que existe a anormalidade

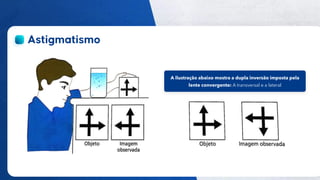

- 25. 25 Público A ilustração abaixo mostra a dupla inversão imposta pela lente convergente: A transversal e a lateral

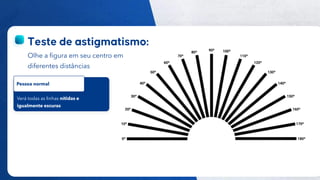

- 26. 26 Público Olhe a figura em seu centro em diferentes distâncias Verá todas as linhas nítidas e igualmente escuras Pessoa normal

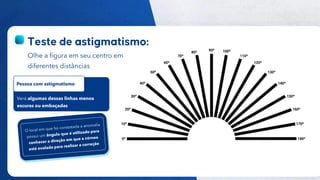

- 27. 27 Público Olhe a figura em seu centro em diferentes distâncias Verá algumas dessas linhas menos escuras ou embaçadas Pessoa com astigmatismo

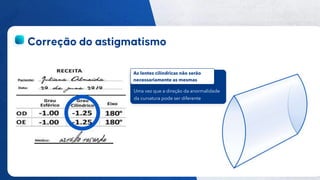

- 28. 28 Público Uma vez que a direção da anormalidade da curvatura pode ser diferente As lentes cilíndricas não serão necessariamente as mesmas
- 29. 29 Público Incapacidade de dirigir simultaneamente as retas visuais dos dois olhos para o ponto visado A correção é feita com o uso de lentes prismáticas, exercícios da musculatura de sustentação do globo ocular etc

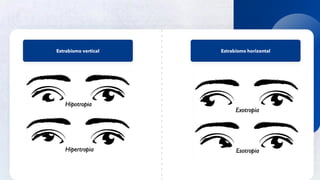

- 30. 30 Público Estrabismo vertical Estrabismo horizontal
- 31. 31 Diplopia
- 32. 32 Público Dependendo de onde o extraocular se liga ao olho, há dois tipos de cirurgia Numa delas, o músculo é desconectado do ponto em que se liga ao olho e recolocado mais pra trás, deixando-o mais folgado e diminuindo sua tensão

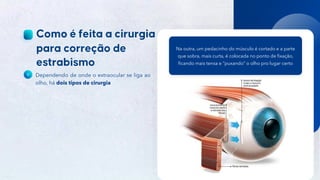

- 33. 33 Público Dependendo de onde o extraocular se liga ao olho, há dois tipos de cirurgia Na outra, um pedacinho do músculo é cortado e a parte que sobra, mais curta, é colocada no ponto de fixação, ficando mais tensa e “puxando” o olho pro lugar certo

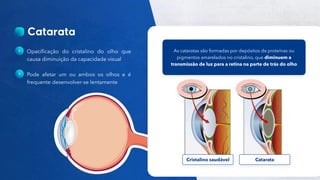

- 34. 34 Público Opacificação do cristalino do olho que causa diminuição da capacidade visual Pode afetar um ou ambos os olhos e é frequente desenvolver-se lentamente As cataratas são formadas por depósitos de proteínas ou pigmentos amarelados no cristalino, que diminuem a transmissão de luz para a retina na parte de trás do olho Cristalino saudável Catarata
- 35. 35 Público Opacificação do cristalino do olho que causa diminuição da capacidade visual Pode afetar um ou ambos os olhos e é frequente desenvolver-se lentamente
- 37. 37 Público Alteração do nervo óptico Dano irreversível das fibras nervosas Existe um sistema de drenagem que permite a saída do excesso (é eliminado pelo canal de Schlemm) O humor aquoso, fluido claro, praticamente incolor, localizado atrás da córnea, é produzido continuamente Bloqueio do canal de drenagem do fluxo de humor aquoso

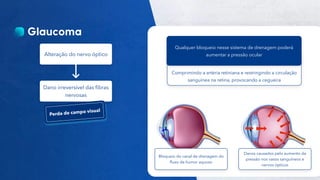

- 38. 38 Público Alteração do nervo óptico Dano irreversível das fibras nervosas Comprimindo a artéria retiniana e restringindo a circulação sanguínea na retina, provocando a cegueira Qualquer bloqueio nesse sistema de drenagem poderá aumentar a pressão ocular Bloqueio do canal de drenagem do fluxo de humor aquoso Danos causados pelo aumento da pressão nos vasos sanguíneos e nervos ópticos

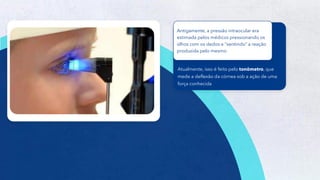

- 39. 39 Atualmente, isso é feito pelo tonômetro, que mede a deflexão da córnea sob a ação de uma força conhecida Antigamente, a pressão intraocular era estimada pelos médicos pressionando os olhos com os dedos e “sentindo” a reação produzida pelo mesmo

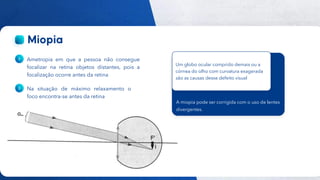

- 40. 40 Público Ametropia em que a pessoa não consegue focalizar na retina objetos distantes, pois a focalização ocorre antes da retina Na situação de máximo relaxamento o foco encontra-se antes da retina A miopia pode ser corrigida com o uso de lentes divergentes. Um globo ocular comprido demais ou a córnea do olho com curvatura exagerada são as causas desse defeito visual
- 41. 41 Público A lente divergente corretora da miopia deve ser tal que, para um objeto no infinito, forneça uma imagem exatamente no ponto remoto do olho Logo o foco da lente deve coincidir com o ponto remoto do olho. Assim podemos afirmar que: 𝒇𝑳 = 𝑫
- 42. 42 Público https://www.NósAmamosAFísica.com #AFísicaÉTop (UNITAU) O ponto remoto de um míope situa-se a 51cm de seus olhos. Supondo que seja de 1,0cm a distância entre seus olhos e as lentes dos óculos, podemos afirmar que, para a correção do defeito visual, podemos usar uma lente de vergência: 3,0 di. A –3,0 di. B –2,0 di. C 2,0 di. D 4,0 di. E

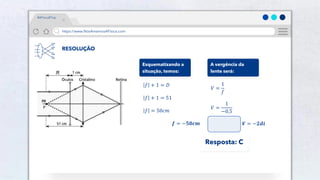

- 43. 43 Público https://www.NósAmamosAFísica.com #AFísicaÉTop RESOLUÇÃO Esquematizando a situação, temos: 𝑓 + 1 = 𝐷 𝑓 + 1 = 51 𝑓 = 50𝑐𝑚 𝒇 = −𝟓𝟎𝒄𝒎 A vergência da lente será: 𝑉 = 1 𝑓 𝑉 = 1 −0,5 𝑽 = −𝟐𝒅𝒊 Resposta: C

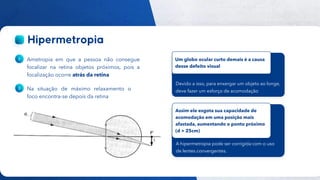

- 44. 44 Público Ametropia em que a pessoa não consegue focalizar na retina objetos próximos, pois a focalização ocorre atrás da retina Na situação de máximo relaxamento o foco encontra-se depois da retina Devido a isso, para enxergar um objeto ao longe, deve fazer um esforço de acomodação Um globo ocular curto demais é a causa desse defeito visual A hipermetropia pode ser corrigida com o uso de lentes convergentes. Assim ele esgota sua capacidade de acomodação em uma posição mais afastada, aumentando o ponto próximo (d > 25cm)

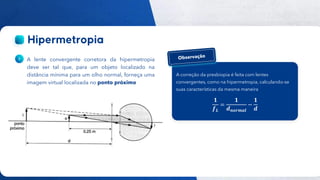

- 45. 45 Público A lente convergente corretora da hipermetropia deve ser tal que, para um objeto localizado na distância mínima para um olho normal, forneça uma imagem virtual localizada no ponto próximo A correção da presbiopia é feita com lentes convergentes, como na hipermetropia, calculando-se suas características da mesma maneira 𝟏 𝒇𝑳 = 𝟏 𝒅𝒏𝒐𝒓𝒎𝒂𝒍 − 𝟏 𝒅
- 46. 46 Público https://www.NósAmamosAFísica.com #AFísicaÉTop (UFCE) Foi convencionado que indivíduos com “visão normal” têm distância máxima de visão distinta infinitamente grande (D → ∞) e distância mínima de visão distinta igual a 25cm. Considere uma pessoa que, sem usar lentes de correção, só consegue ver nitidamente objetos colocados em distâncias além de 40cm de seus olhos. Para que a visão seja “normal”, qual deve ser a dioptria das lentes corretivas?

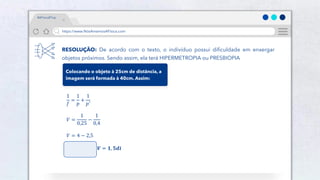

- 47. 47 Público https://www.NósAmamosAFísica.com #AFísicaÉTop RESOLUÇÃO: De acordo com o texto, o indivíduo possui dificuldade em enxergar objetos próximos. Sendo assim, ela terá HIPERMETROPIA ou PRESBIOPIA Colocando o objeto à 25cm de distância, a imagem será formada à 40cm. Assim: 1 𝑓 = 1 𝑝 + 1 𝑝′ 𝑉 = 1 0,25 − 1 0,4 𝑉 = 4 − 2,5 𝑽 = 𝟏, 𝟓𝒅𝒊

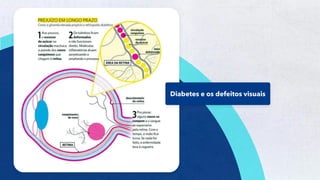

- 49. 49 Diabetes e os defeitos visuais

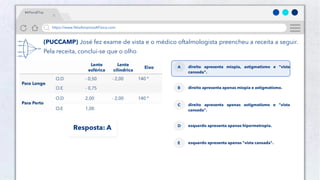

- 50. 50 Público https://www.NósAmamosAFísica.com #AFísicaÉTop (PUCCAMP) José fez exame de vista e o médico oftalmologista preencheu a receita a seguir. Pela receita, conclui-se que o olho direito apresenta miopia, astigmatismo e "vista cansada". A direito apresenta apenas miopia e astigmatismo. B direito apresenta apenas astigmatismo e "vista cansada". C esquerdo apresenta apenas hipermetropia. D esquerdo apresenta apenas "vista cansada". E Resposta: A
- 51. 51 Público https://www.NósAmamosAFísica.com #AFísicaÉTop (FUVEST) Uma pessoa idosa que tem hipermetropia e presbiopia foi a um oculista que lhe receitou dois pares de óculos, um para que enxergasse bem os objetos distantes e outro para que pudesse ler um livro a uma distância confortável de sua vista. - Hipermetropia: a imagem de um objeto distante se forma atrás da retina. - Presbiopia: o cristalino perde, por envelhecimento, a capacidade de acomodação e objetos próximos não são vistos com nitidez. - Dioptria: a convergência de uma lente, medida em dioptrias, é o inverso da distância focal (em metros) da lente. Considerando que receitas fornecidas por oculistas utilizam o sinal mais (+) para lentes convergentes e menos (-) para divergentes, a receita do oculista para um dos olhos dessa pessoa idosa poderia ser, para longe: – 1,5 dioptrias; para perto: + 4,5 dioptrias A para longe: – 1,5 dioptrias; para perto: – 4,5 dioptrias B para longe: + 4,5 dioptrias; para perto: + 1,5 dioptrias C para longe: + 1,5 dioptrias; para perto: - 4,5 dioptrias D para longe: + 1,5 dioptrias; para perto: + 4,5 dioptrias E Resposta: E
