1. Óptica da Visão

2. O olho humano

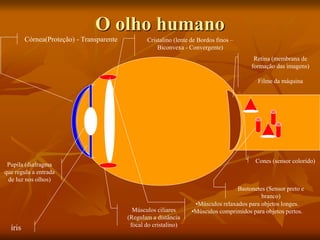

Córnea(Proteção) - Transparente
íris
Pupila (diafragma
que regula a entrada
de luz nos olhos)
Músculos ciliares
(Regulam a distância
focal do cristalino)
Cristalino (lente de Bordos finos –
Biconvexa - Convergente)
•Músculos relaxados para objetos longes.
•Músculos comprimidos para objetos pertos.
Retina (membrana de
formação das imagens)
Filme da máquina
Cones (sensor colorido)
Bastonetes (Sensor preto e
branco)

6. Definições

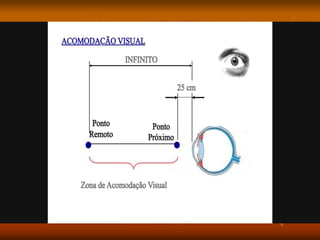

• Acomodação visual: Quando a imagem se forma exatamente sobre a retina.
• Emetrope: Olho normal (sem defeitos visuais)
• Ponto Remoto: A maior distância que podemos enxergar (infinito)
• Ponto Próximo: A menor distância que enxergamos sem forçar excessivamente os
músculos ciliares (PP = 25 cm)
• estigmático: 1 ponto objeto gera um único ponto imagem.
• Astigmático: 1 ponto objeto gera vários pontos imagem.

7. Óptica – Óptica da Visão
Descrição:

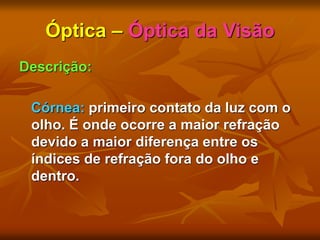

Córnea: primeiro contato da luz com o
olho. É onde ocorre a maior refração
devido a maior diferença entre os
índices de refração fora do olho e
dentro.

8. Óptica – Óptica da Visão
Descrição:

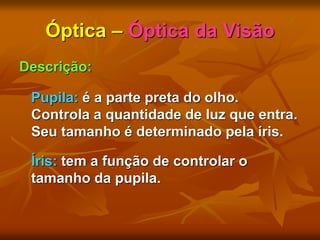

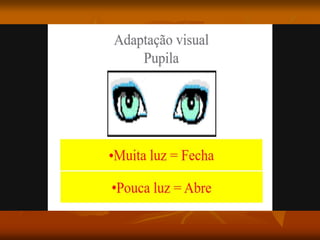

Pupila: é a parte preta do olho.
Controla a quantidade de luz que entra.
Seu tamanho é determinado pela íris.
Íris: tem a função de controlar o
tamanho da pupila.

9. Óptica – Óptica da Visão
Descrição:

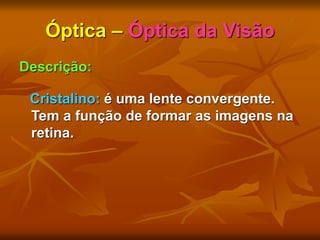

Cristalino: é uma lente convergente.
Tem a função de formar as imagens na
retina.

10. Óptica – Óptica da Visão
Descrição:

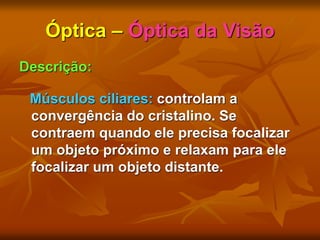

Músculos ciliares: controlam a
convergência do cristalino. Se
contraem quando ele precisa focalizar
um objeto próximo e relaxam para ele
focalizar um objeto distante.

11. Óptica – Óptica da Visão
Descrição:
Retina: é o local onde se formam as
imagens (reais).
Nervo Óptico: envia as sensações da
retina (impulsos elétricos) ao cérebro.

12. Óptica – Óptica da Visão

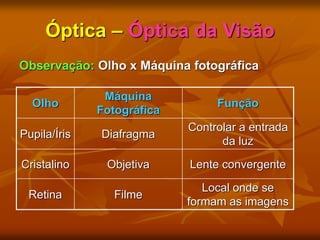

Observação: Olho x Máquina fotográfica
Olho
Máquina
Fotográfica
Função
Pupila/Íris Diafragma
Controlar a entrada
da luz
Cristalino Objetiva Lente convergente
Retina Filme
Local onde se
formam as imagens

13. Óptica – Óptica da Visão
Formação das imagens dentro do olho

14. Óptica – Óptica da Visão

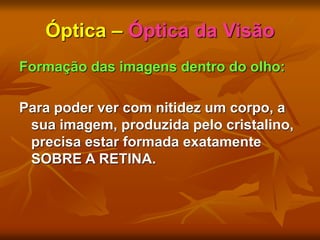

Formação das imagens dentro do olho:
Para poder ver com nitidez um corpo, a
sua imagem, produzida pelo cristalino,
precisa estar formada exatamente
SOBRE A RETINA.

15. Óptica – Óptica da Visão

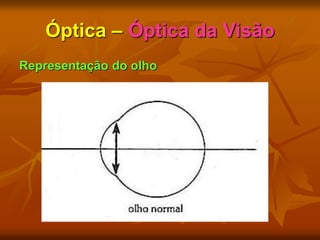

Representação do olho

16. Óptica – Óptica da Visão

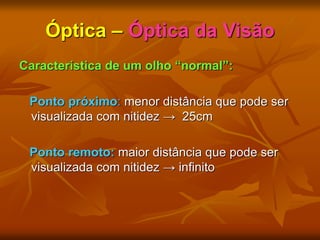

Característica de um olho “normal”:
Ponto próximo: menor distância que pode ser
visualizada com nitidez → 25cm
Ponto remoto: maior distância que pode ser
visualizada com nitidez → infinito

17. Óptica – Óptica da Visão
Característica de um olho “normal”:

18. Óptica – Óptica da Visão

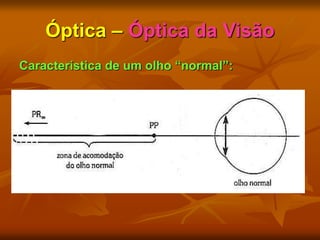

Característica de um olho “normal”:

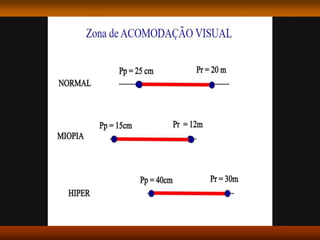

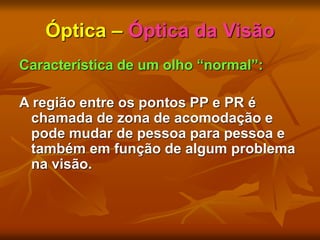

A região entre os pontos PP e PR é
chamada de zona de acomodação e
pode mudar de pessoa para pessoa e
também em função de algum problema
na visão.

19. Óptica – Óptica da Visão
Anomalias da visão
Miopia: Dificuldade para visualizar com nitidez
objetos distantes.

20. Óptica – Óptica da Visão
Anomalias da visão

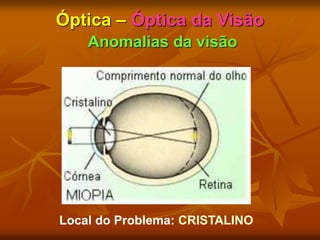

Local do Problema: CRISTALINO

21. Óptica – Óptica da Visão
Anomalias da visão

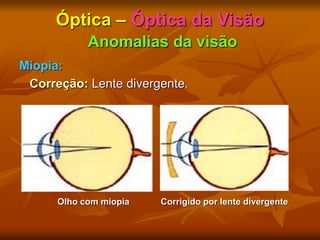

Miopia:
Correção: Lente divergente.
Olho com miopia Corrigido por lente divergente

22. Óptica – Óptica da Visão
Anomalias da visão

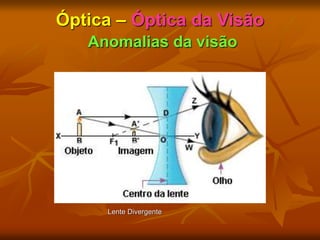

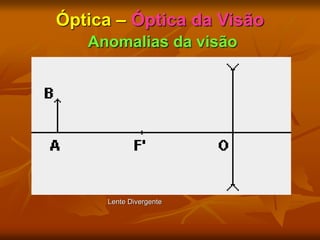

Lente Divergente

23. Óptica – Óptica da Visão
Anomalias da visão
Lente Divergente

24. Óptica – Óptica da Visão
Anomalias da visão
Miopia

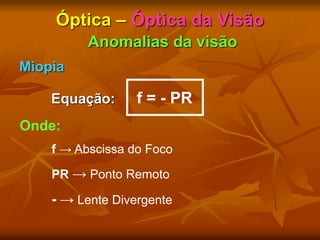

Equação: f = - PR
Onde:
f → Abscissa do Foco
PR → Ponto Remoto
- → Lente Divergente

25. Doenças visuais

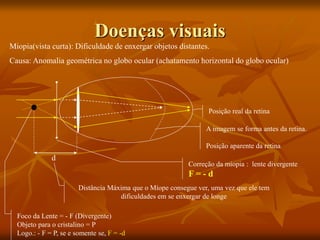

Miopia(vista curta): Dificuldade de enxergar objetos distantes.
Causa: Anomalia geométrica no globo ocular (achatamento horizontal do globo ocular)
A imagem se forma antes da retina.
Posição aparente da retina
Posição real da retina
Correção da miopia : lente divergente
F = - d
d
Foco da Lente = - F (Divergente)
Objeto para o cristalino = P
Logo.: - F = P, se e somente se, F = -d
Distância Máxima que o Míope consegue ver, uma vez que ele tem
dificuldades em se enxergar de longe

26. Óptica – Óptica da Visão
Anomalias da visão

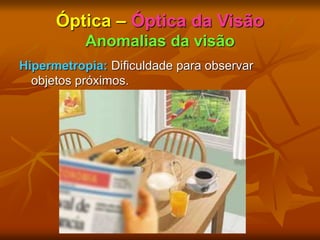

Hipermetropia: Dificuldade para observar
objetos próximos.

27. Óptica – Óptica da Visão
Anomalias da visão

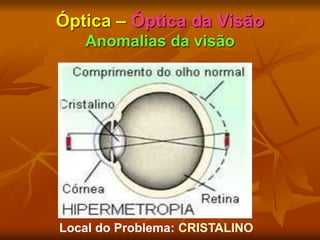

Local do Problema: CRISTALINO

28. Óptica – Óptica da Visão
Anomalias da visão
Hipermetropia:

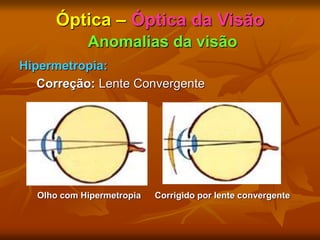

Correção: Lente Convergente
Olho com Hipermetropia Corrigido por lente convergente

29. Óptica – Óptica da Visão
Anomalias da visão

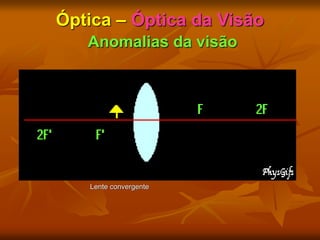

Lente convergente

30. Óptica – Óptica da Visão
Anomalias da visão
Lente convergente

31. Óptica – Óptica da Visão
Anomalias da visão
Hipermetropia:
Equação:
1 1 1
f p p’
= +
p → Onde o objeto está.
p’ → Onde o objeto DEVERIA estar para ser
visualizado (PP).
f → Foco da lente.

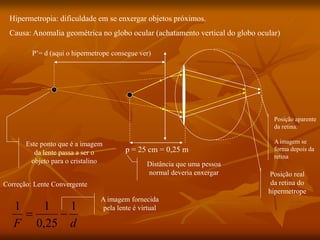

32. Hipermetropia: dificuldade em se enxergar objetos próximos.
Causa: Anomalia geométrica no globo ocular (achatamento vertical do globo ocular)
p = 25 cm = 0,25 m
Distância que uma pessoa
normal deveria enxergar
Posição aparente
da retina.
A imagem se
forma depois da
retina
Posição real
da retina do
hipermetrope
Este ponto que é a imagem
da lente passa a ser o
objeto para o cristalino
Correção: Lente Convergente
d
F
1
25
,
0
1
1


A imagem fornecida
pela lente é virtual
P’= d (aqui o hipermetrope consegue ver)

33. Óptica – Óptica da Visão
Anomalias da visão
Presbiopia: Dificuldade para visualizar objetos
próximos. Também é conhecida por vista
cansada.

34. Óptica – Óptica da Visão
Anomalias da visão

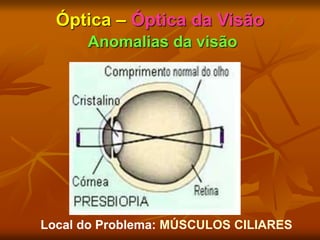

Local do Problema: MÚSCULOS CILIARES

35. Óptica – Óptica da Visão
Anomalias da visão

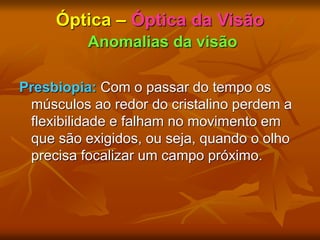

Presbiopia: Com o passar do tempo os
músculos ao redor do cristalino perdem a
flexibilidade e falham no movimento em
que são exigidos, ou seja, quando o olho
precisa focalizar um campo próximo.

36. Óptica – Óptica da Visão
Anomalias da visão

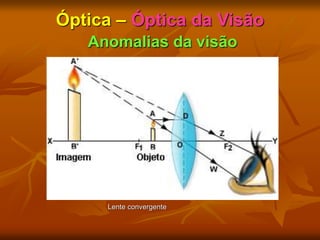

Lente convergente

37. Óptica – Óptica da Visão
Anomalias da visão
Lente convergente

38. Óptica – Óptica da Visão
Anomalias da visão

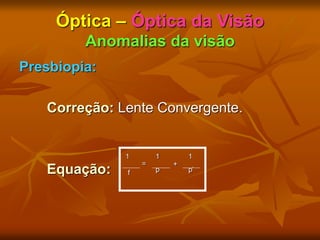

Presbiopia:
Correção: Lente Convergente.
Equação:
1 1 1
f p p’
= +

39. Óptica – Óptica da Visão
Anomalias da visão

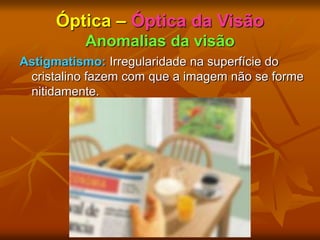

Astigmatismo: Irregularidade na superfície do
cristalino fazem com que a imagem não se forme
nitidamente.

40. Óptica – Óptica da Visão
Anomalias da visão

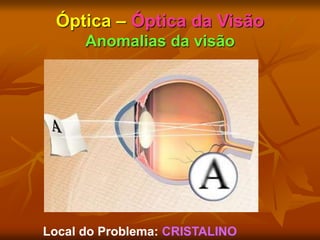

Local do Problema: CRISTALINO

41. Óptica – Óptica da Visão
Anomalias da visão
Astigmatismo

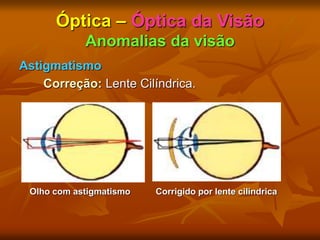

Correção: Lente Cilíndrica.
Olho com astigmatismo Corrigido por lente cilíndrica

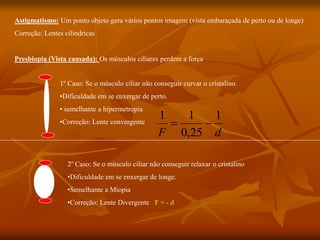

42. Astigmatismo: Um ponto objeto gera vários pontos imagem (vista embaraçada de perto ou de longe)
Correção: Lentes cilíndricas
Presbiopia (Vista cansada): Os músculos ciliares perdem a força
1º Caso: Se o músculo ciliar não conseguir curvar o cristalino.
•Dificuldade em se enxergar de perto.
• semelhante a hipermetropia
•Correção: Lente convergente
d
F
1
25
,
0
1
1


2º Caso: Se o músculo ciliar não conseguir relaxar o cristalino
•Dificuldade em se enxergar de longe.
•Semelhante a Miopia
•Correção: Lente Divergente F = - d

43. Óptica – Óptica da Visão
Anomalias da visão
Estrabismo: Os eixos dos cristalinos estão
desorientados.

44. Óptica – Óptica da Visão
Anomalias da visão
Estrabismo

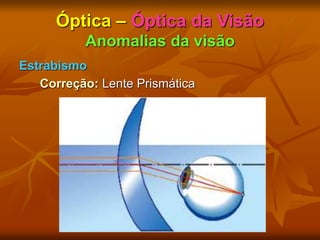

Correção: Lente Prismática

45. Óptica – Óptica da Visão
Anomalias da visão
Estrabismo

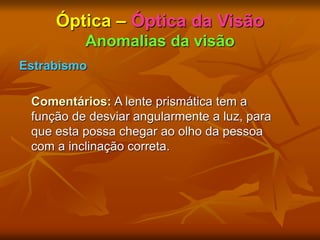

Comentários: A lente prismática tem a
função de desviar angularmente a luz, para
que esta possa chegar ao olho da pessoa
com a inclinação correta.

46. Óptica – Óptica da Visão
Anomalias da visão

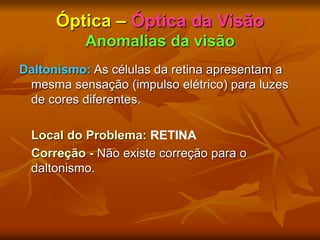

Daltonismo: As células da retina apresentam a
mesma sensação (impulso elétrico) para luzes
de cores diferentes.
Local do Problema: RETINA
Correção - Não existe correção para o
daltonismo.

47. Óptica – Óptica da Visão
Anomalias da visão

48. Óptica – Óptica da Visão
Anomalias da visão

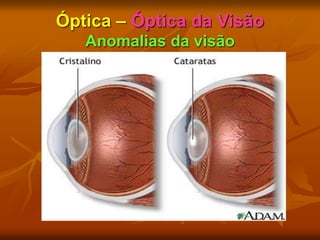

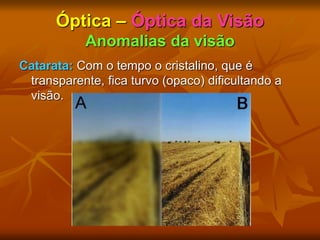

Catarata: Com o tempo o cristalino, que é
transparente, fica turvo (opaco) dificultando a
visão.

49. Óptica – Óptica da Visão
Anomalias da visão

50. Óptica – Óptica da Visão
Anomalias da visão

51. Óptica – Óptica da Visão
Anomalias da visão
Catarata

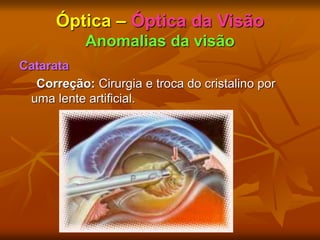

Correção: Cirurgia e troca do cristalino por
uma lente artificial.

52. Momento de Revisão - Resumo

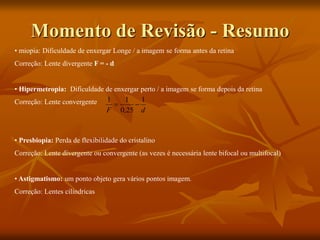

• miopia: Dificuldade de enxergar Longe / a imagem se forma antes da retina
Correção: Lente divergente F = - d
• Hipermetropia: Dificuldade de enxergar perto / a imagem se forma depois da retina
Correção: Lente convergente
• Presbiopia: Perda de flexibilidade do cristalino
Correção: Lente divergente ou convergente (as vezes é necessária lente bifocal ou multifocal)
• Astigmatismo: um ponto objeto gera vários pontos imagem.
Correção: Lentes cilíndricas
d
F
1
25
,
0
1
1



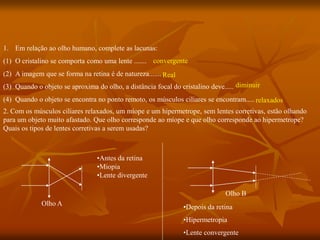

53. 1. Em relação ao olho humano, complete as lacunas:
(1) O cristalino se comporta como uma lente .......
(2) A imagem que se forma na retina é de natureza.......
(3) Quando o objeto se aproxima do olho, a distância focal do cristalino deve.....
(4) Quando o objeto se encontra no ponto remoto, os músculos ciliares se encontram.....
Olho A
Olho B
•Antes da retina
•Miopia
•Lente divergente
•Depois da retina
•Hipermetropia
•Lente convergente
2. Com os músculos ciliares relaxados, um míope e um hipermetrope, sem lentes corretivas, estão olhando
para um objeto muito afastado. Que olho corresponde ao míope e que olho corresponde ao hipermetrope?
Quais os tipos de lentes corretivas a serem usadas?
convergente
Real
diminuir
relaxados

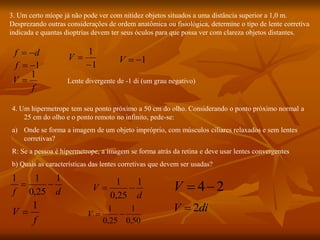

54. 3. Um certo míope já não pode ver com nitidez objetos situados a uma distância superior a 1,0 m.
Desprezando outras considerações de ordem anatômica ou fisiológica, determine o tipo de lente corretiva
indicada e quantas dioptrias devem ter seus óculos para que possa ver com clareza objetos distantes.
d
f 

1


f
Lente divergente de -1 di (um grau negativo)
f
V
1

1
1


V 1


V
4. Um hipermetrope tem seu ponto próximo a 50 cm do olho. Considerando o ponto próximo normal a
25 cm do olho e o ponto remoto no infinito, pede-se:
a) Onde se forma a imagem de um objeto impróprio, com músculos ciliares relaxados e sem lentes
corretivas?
R: Se a pessoa é hipermetrope, a imagem se forma atrás da retina e deve usar lentes convergentes
b) Quais as características das lentes corretivas que devem ser usadas?
d
f
1
25
,
0
1
1


f
V
1

d
V
1
25
,
0
1


50
,
0
1
25
,
0
1


V
2
4

V
di
V 2

