1. Ciências da Natureza e
suas Tecnologias – Física
INSTRUMENTOS ÓPTICOS E DEFEITOS DA
VISÃO
Prof: Douglas Alonso

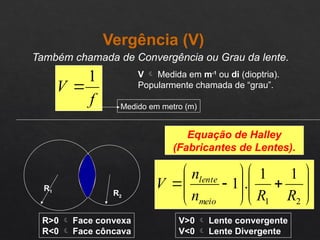

3. Vergência (V)
Também chamada de Convergência ou Grau da lente.
f
V
1

Medido em metro (m)
V  Medida em m-1
ou di (dioptria).
Popularmente chamada de “grau”.
Equação de Halley
(Fabricantes de Lentes).



















2
1
1
1
.
1
R
R
n
n
V
meio
lente
R1
R2
R>0  Face convexa
R<0  Face côncava
V>0  Lente convergente
V<0  Lente Divergente

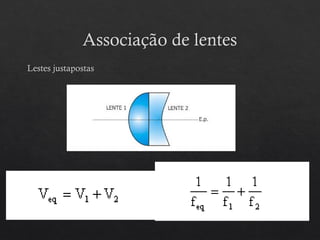

4. Associação de lentes
Lestes justapostas

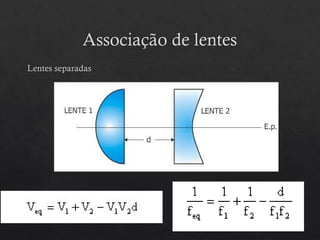

5. Associação de lentes
Lentes separadas

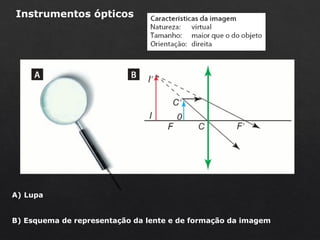

6. II. Instrumentos
ópticos
A) Lupa
B) Esquema de representação da lente e de formação da imagem
G
J
E
R
M
U
N
D
A
L
S
O
S
/
S
H
U
T
T
E
R
S
T
O
C
K
Instrumentos ópticos

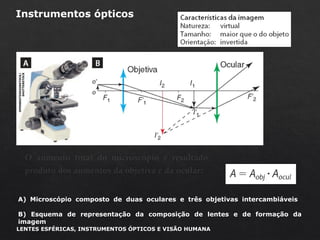

7. Microscópio composto
O aumento total do microscópio é resultado do
produto dos aumentos da objetiva e da ocular:
A) Microscópio composto de duas oculares e três objetivas intercambiáveis
B) Esquema de representação da composição de lentes e de formação da
imagem
Instrumentos ópticos
OPENBESTDESIGNSTOCK/
SHUTTERSTOCK
LENTES ESFÉRICAS, INSTRUMENTOS ÓPTICOS E VISÃO HUMANA

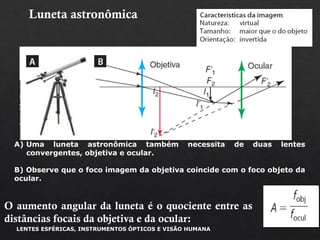

8. Luneta astronômica
O aumento angular da luneta é o quociente entre as
distâncias focais da objetiva e da ocular:
A) Uma luneta astronômica também necessita de duas lentes
convergentes, objetiva e ocular.
B) Observe que o foco imagem da objetiva coincide com o foco objeto da
ocular.
ALEXANDER
KOLOMIETZ/SHUTTERSTOCK
LENTES ESFÉRICAS, INSTRUMENTOS ÓPTICOS E VISÃO HUMANA

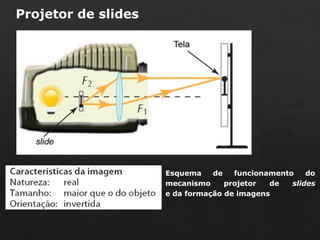

9. Projetor de slides
Esquema de funcionamento do
mecanismo projetor de slides
e da formação de imagens

10. FÍSICA, 2º
Lentes Esféricas
Defeitos da
Visão
Imagem: 8thstar / GNU Free Documentation License

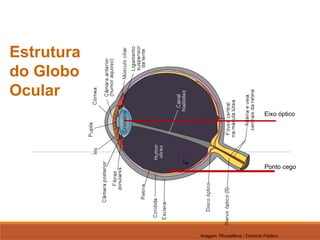

11. FÍSICA, 2º
Lentes Esféricas
Estrutura
do Globo
Ocular
Eixo óptico
Ponto cego
Imagem: Rhcastilhos / Domínio Público.

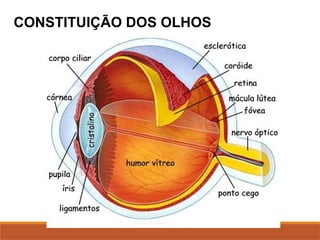

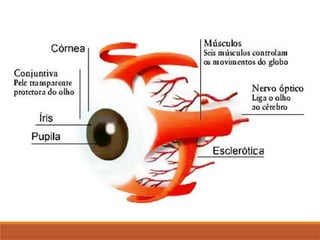

12. CONSTITUIÇÃO DOS OLHOS

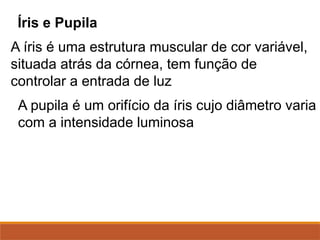

13. Íris e Pupila
A íris é uma estrutura muscular de cor variável,
situada atrás da córnea, tem função de
controlar a entrada de luz
A pupila é um orifício da íris cujo diâmetro varia
com a intensidade luminosa

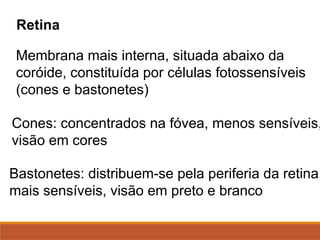

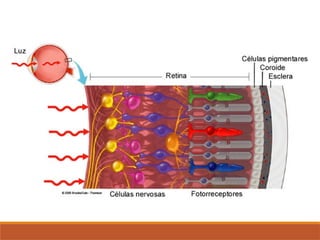

15. Retina
Membrana mais interna, situada abaixo da
coróide, constituída por células fotossensíveis
(cones e bastonetes)
Cones: concentrados na fóvea, menos sensíveis,
visão em cores
Bastonetes: distribuem-se pela periferia da retina,
mais sensíveis, visão em preto e branco

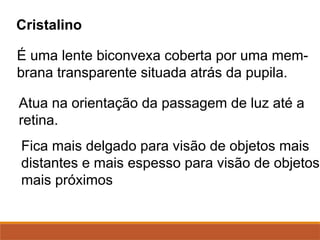

17. Cristalino
É uma lente biconvexa coberta por uma mem-
brana transparente situada atrás da pupila.
Atua na orientação da passagem de luz até a
retina.
Fica mais delgado para visão de objetos mais
distantes e mais espesso para visão de objetos
mais próximos

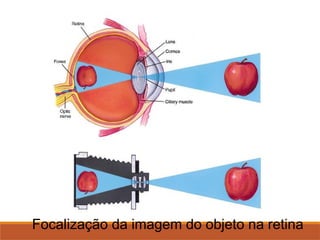

18. Focalização da imagem do objeto na retina

19. FÍSICA, 2º
Lentes Esféricas
Olho Normal
Imagens da direita para esquerda: (a). Rhcastilhos / Domínio público
(b) Urinbecken / GNU Free Documentation License

20. FÍSICA, 2º
Lentes Esféricas
Olho Normal
Imagem: Governo Federal dos EUA / Public Domain.

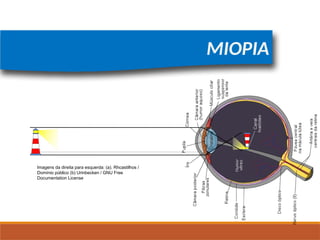

21. FÍSICA, 2º
Lentes Esféricas
Imagens da direita para esquerda: (a). Rhcastilhos /
Domínio público (b) Urinbecken / GNU Free
Documentation License

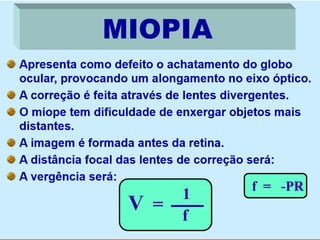

MIOPIA

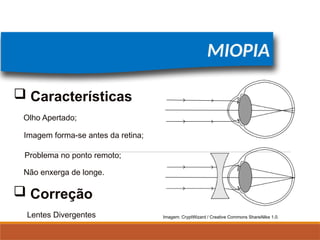

22. FÍSICA, 2º
Lentes Esféricas
MIOPIA
Olho Apertado;
Imagem forma-se antes da retina;
Problema no ponto remoto;
 Características
 Correção
Lentes Divergentes
Não enxerga de longe.
Imagem: CryptWizard / Creative Commons ShareAlike 1.0.

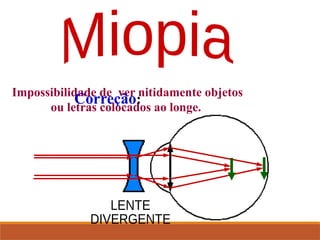

23. Impossibilidade de ver nitidamente objetos
ou letras colocados ao longe.
Correção:

24. FÍSICA, 2º
Lentes Esféricas
MIOPIA
Imagem: Governo Federal dos EUA / Public Domain.

26. FÍSICA, 2º
Lentes Esféricas
Imagens da direita para esquerda: (a). Rhcastilhos / Domínio público (b) Urinbecken / CNU Free Documentation License

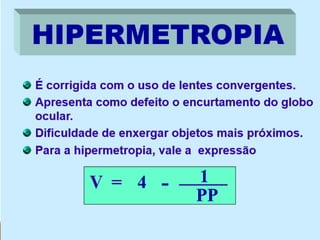

HIPERMETROPIA

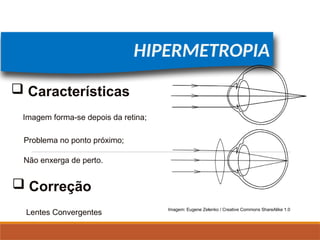

27. FÍSICA, 2º
Lentes Esféricas
HIPERMETROPIA
Imagem forma-se depois da retina;
Problema no ponto próximo;
 Características
 Correção
Lentes Convergentes
Não enxerga de perto.
Imagem: Eugene Zelenko / Creative Commons ShareAlike 1.0

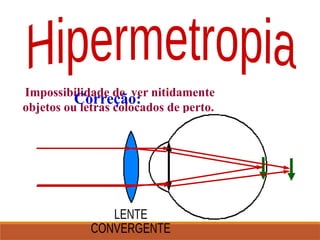

28. Impossibilidade de ver nitidamente
objetos ou letras colocados de perto.
Correção:

29. FÍSICA, 2º
Lentes Esféricas
HIPERMETROPIA
Imagem: Governo Federal dos EUA / Public Domain.

31. FÍSICA, 2º
Lentes Esféricas
ASTIGMATISMO
Problema na superfície da córnea.
 Características
Lentes Cilíndricas
Imagem: Governo Federal dos EUA / Public Domain.
 Correção

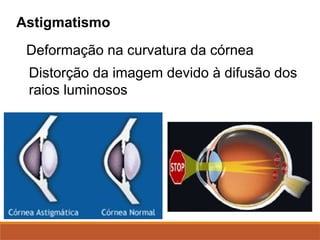

32. Astigmatismo
Deformação na curvatura da córnea
Distorção da imagem devido à difusão dos
raios luminosos

33. Catarata
Perda da transparência do cristalino, tornando
a visão opaca
Correção – cirurgia.

35. Glaucoma
Aumento da pressão intra-ocular devido a
obstrução dos canais que drenam o humor
aquoso, podendo provocar danos à retina e
nervo óptico

36. FÍSICA, 2º
Lentes Esféricas
PRESBIOPIA
Problema nos músculos ciliares.
 Características
 Correção
Lentes Multifocais
“Vista Cansada”;
Imagem: Governo Federal dos EUA / Public Domain.

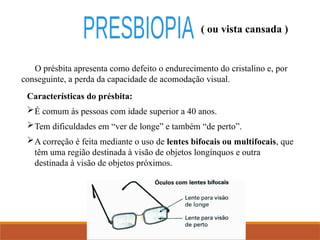

37. ( ou vista cansada )
O présbita apresenta como defeito o endurecimento do cristalino e, por
conseguinte, a perda da capacidade de acomodação visual.
Características do présbita:
É comum às pessoas com idade superior a 40 anos.
Tem dificuldades em “ver de longe” e também “de perto”.
A correção é feita mediante o uso de lentes bifocais ou multifocais, que
têm uma região destinada à visão de objetos longínquos e outra
destinada à visão de objetos próximos.

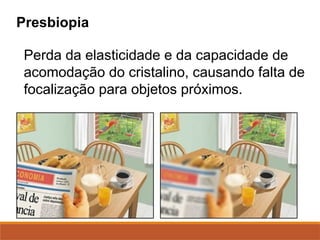

38. Presbiopia
Perda da elasticidade e da capacidade de
acomodação do cristalino, causando falta de
focalização para objetos próximos.

39. visão normal miopia hipermetropia
astigmatismo catarata glaucoma

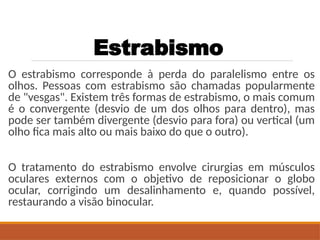

41. Estrabismo
O estrabismo corresponde à perda do paralelismo entre os
olhos. Pessoas com estrabismo são chamadas popularmente
de "vesgas". Existem três formas de estrabismo, o mais comum
é o convergente (desvio de um dos olhos para dentro), mas
pode ser também divergente (desvio para fora) ou vertical (um
olho fica mais alto ou mais baixo do que o outro).
O tratamento do estrabismo envolve cirurgias em músculos
oculares externos com o objetivo de reposicionar o globo
ocular, corrigindo um desalinhamento e, quando possível,
restaurando a visão binocular.

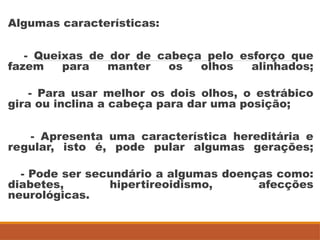

42. Algumas características:
- Queixas de dor de cabeça pelo esforço que
fazem para manter os olhos alinhados;
- Para usar melhor os dois olhos, o estrábico
gira ou inclina a cabeça para dar uma posição;
- Apresenta uma característica hereditária e
regular, isto é, pode pular algumas gerações;
- Pode ser secundário a algumas doenças como:
diabetes, hipertireoidismo, afecções
neurológicas.

43. Estrabismo

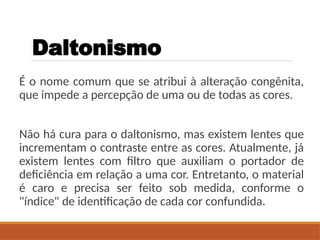

44. Daltonismo
É o nome comum que se atribui à alteração congênita,
que impede a percepção de uma ou de todas as cores.
Não há cura para o daltonismo, mas existem lentes que
incrementam o contraste entre as cores. Atualmente, já
existem lentes com filtro que auxiliam o portador de
deficiência em relação a uma cor. Entretanto, o material
é caro e precisa ser feito sob medida, conforme o
"índice" de identificação de cada cor confundida.

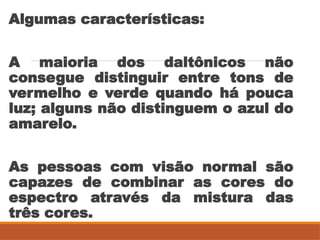

45. Algumas características:
A maioria dos daltônicos não
consegue distinguir entre tons de
vermelho e verde quando há pouca
luz; alguns não distinguem o azul do
amarelo.
As pessoas com visão normal são
capazes de combinar as cores do
espectro através da mistura das
três cores.

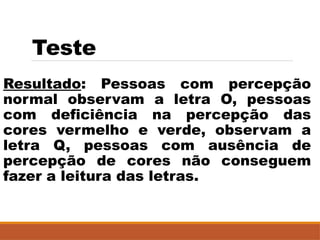

47. Teste
Resultado: Pessoas com percepção
normal observam a letra O, pessoas
com deficiência na percepção das
cores vermelho e verde, observam a
letra Q, pessoas com ausência de
percepção de cores não conseguem
fazer a leitura das letras.
