1. :: GRÁFICOS DO MU e MUV :: Prof. Miky

2. MOVIMENTO UNIFORME VELOCIDADE: v =  s/  t FUNÇÃO HORÁRIA DOS ESPAÇOS: s = s 0 + vt

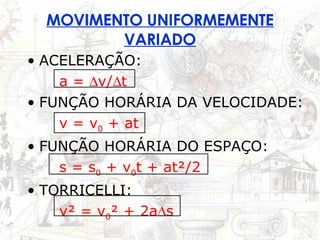

3. MOVIMENTO UNIFORMEMENTE VARIADO ACELERAÇÃO: a =  v/  t FUNÇÃO HORÁRIA DA VELOCIDADE: v = v 0 + at FUNÇÃO HORÁRIA DO ESPAÇO: s = s 0 + v 0 t + at²/2 TORRICELLI: v² = v 0 ² + 2a  s

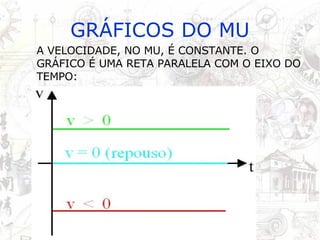

4. GRÁFICOS DO MU A VELOCIDADE, NO MU, É CONSTANTE. O GRÁFICO É UMA RETA PARALELA COM O EIXO DO TEMPO:

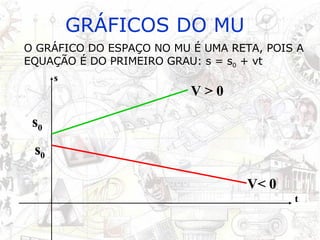

5. GRÁFICOS DO MU O GRÁFICO DO ESPAÇO NO MU É UMA RETA, POIS A EQUAÇÃO É DO PRIMEIRO GRAU: s = s 0 + vt s t V > 0 V< 0 s 0 s 0 s t V > 0 V< 0 s 0 s 0 s t V > 0 V< 0 s 0 s 0 s t V > 0 V< 0 s 0 s 0

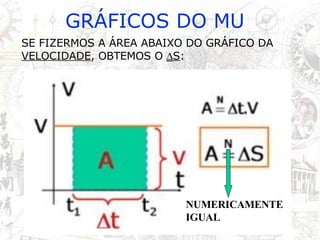

6. GRÁFICOS DO MU SE FIZERMOS A ÁREA ABAIXO DO GRÁFICO DA VELOCIDADE , OBTEMOS O  S : NUMERICAMENTE IGUAL

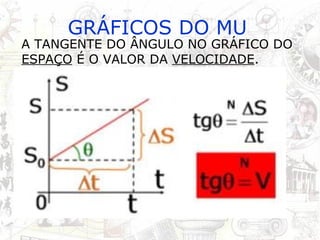

7. GRÁFICOS DO MU A TANGENTE DO ÂNGULO NO GRÁFICO DO ESPAÇO É O VALOR DA VELOCIDADE .

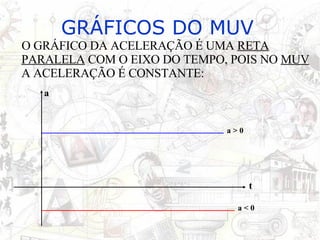

8. GRÁFICOS DO MUV O GRÁFICO DA ACELERAÇÃO É UMA RETA PARALELA COM O EIXO DO TEMPO, POIS NO MUV A ACELERAÇÃO É CONSTANTE: a t a > 0 a < 0

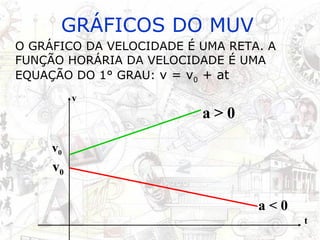

9. GRÁFICOS DO MUV O GRÁFICO DA VELOCIDADE É UMA RETA. A FUNÇÃO HORÁRIA DA VELOCIDADE É UMA EQUAÇÃO DO 1° GRAU: v = v 0 + at v t a > 0 a < 0 v 0 v 0

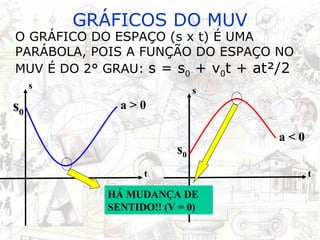

10. GRÁFICOS DO MUV O GRÁFICO DO ESPAÇO (s x t) É UMA PARÁBOLA, POIS A FUNÇÃO DO ESPAÇO NO MUV É DO 2° GRAU: s = s 0 + v 0 t + at²/2 HÁ MUDANÇA DE SENTIDO!! (V = 0) s t a > 0 s 0 s t a < 0 s 0

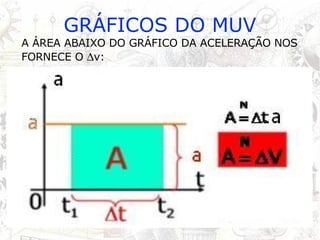

11. GRÁFICOS DO MUV A ÁREA ABAIXO DO GRÁFICO DA ACELERAÇÃO NOS FORNECE O  v:

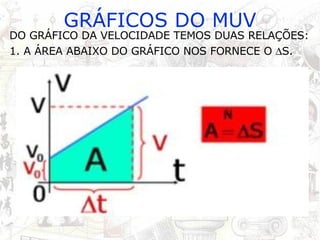

12. GRÁFICOS DO MUV DO GRÁFICO DA VELOCIDADE TEMOS DUAS RELAÇÕES: 1. A ÁREA ABAIXO DO GRÁFICO NOS FORNECE O  S.

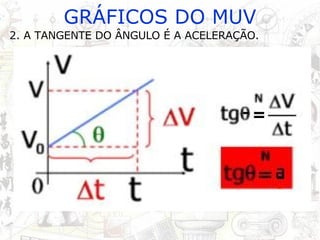

13. GRÁFICOS DO MUV 2. A TANGENTE DO ÂNGULO É A ACELERAÇÃO.

14. GRÁFICOS DO MUV NO GRÁFICO DO ESPAÇO PODEMOS ACHAR O VALOR DA VELOCIDADE FAZENDO A TANGENTE DO ÂNGULO

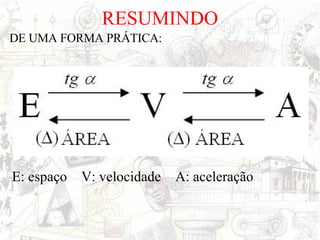

15. RESUMINDO DE UMA FORMA PRÁTICA: E: espaço V: velocidade A: aceleração

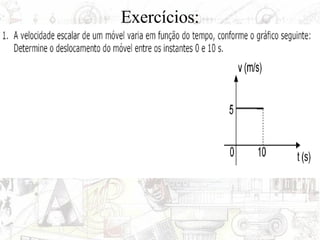

16. Exercícios:

17. 2.

18. FIM!
