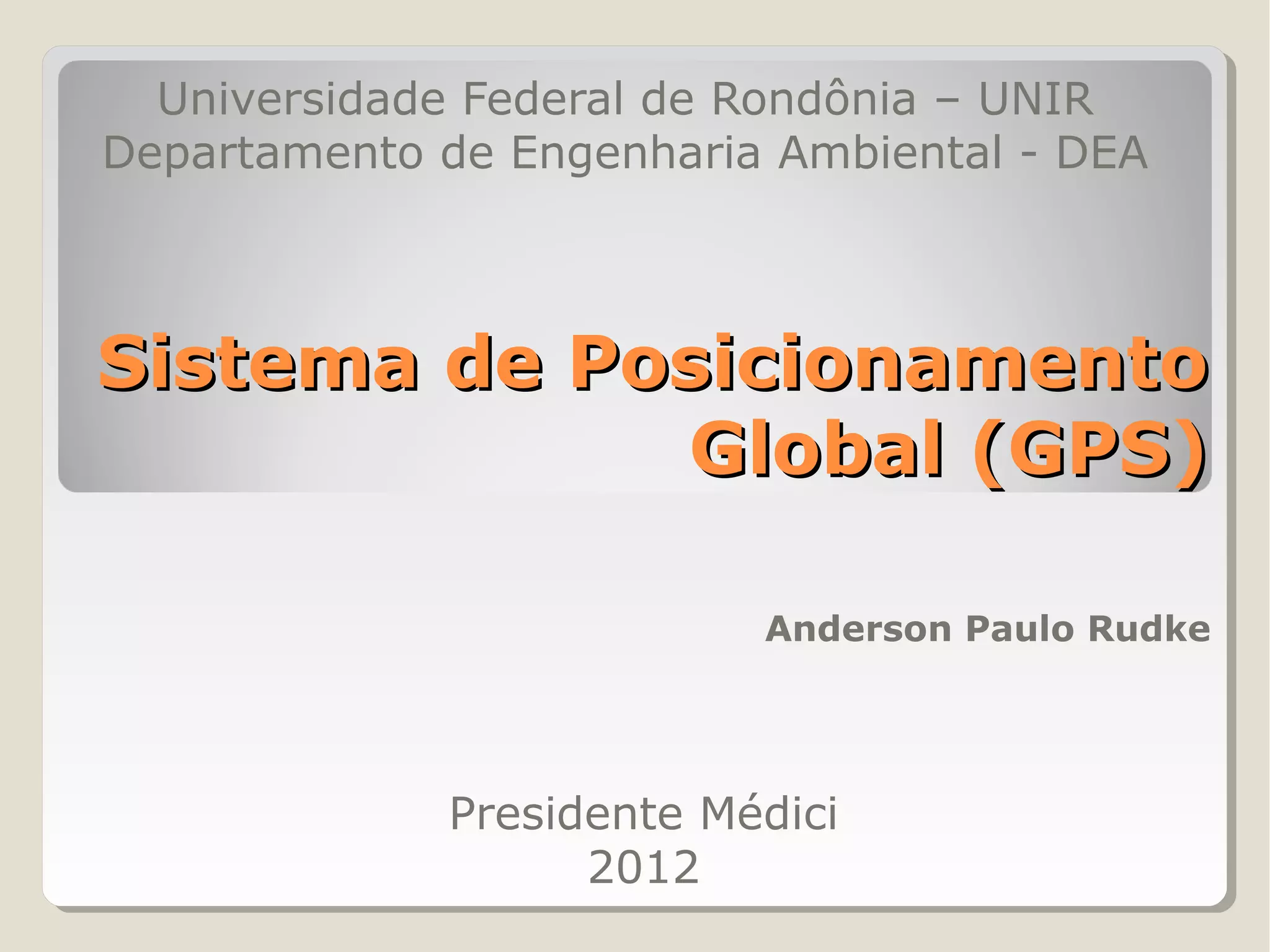

1. Universidade Federal de Rondônia – UNIR
Departamento de Engenharia Ambiental - DEA
Sistema de Posicionamento
Global (GPS)
Anderson Paulo Rudke
Presidente Médici
2012

2. Sistema de Posicionamento Global
(GPS)

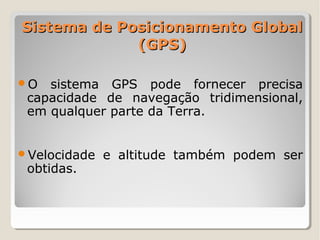

O sistema GPS pode fornecer precisa
capacidade de navegação tridimensional,
em qualquer parte da Terra.
Velocidade e altitude também podem ser
obtidas.

3. Sistema de Posicionamento Global
(GPS)
Utilizando técnicas diferenciais e
minimizando erros, o sistema pode
oferecer a alta precisão requerida em
algumas aplicações.
Já que o GPS foi em primeiro lugar um
sistema de defesa, ele foi projetado para
ser inacessível a interferências. Então
podemos esperar que seja um sistema
bastante robusto.

4. Sistema de Posicionamento Global
(GPS)
Componentes necessários para a utilização do GPS:
◦ Antena;
◦ Satélite;
◦ Usuário.

5. Sistema de Posicionamento Global
(GPS)

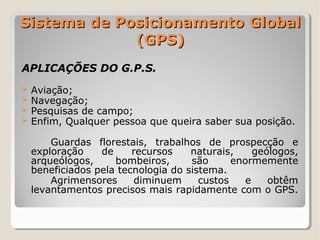

APLICAÇÕES DO G.P.S.
 Aviação;
 Navegação;
 Pesquisas de campo;
 Enfim, Qualquer pessoa que queira saber sua posição.
Guardas florestais, trabalhos de prospecção e
exploração de recursos naturais, geólogos,
arqueólogos, bombeiros, são enormemente
beneficiados pela tecnologia do sistema.
Agrimensores diminuem custos e obtêm
levantamentos precisos mais rapidamente com o GPS.

6. COMO FUNCIONA O GPS?
3- Para triangular oGPS
2- Para vezsinal do
5- Uma medir esse GPS
4- Como o que se
tempo, oqual dadistânciados 4
conheça GPS necessita
mede distâncias
viaja através a a partir
1- Triangulação utilizando
de um relógio necessita-se
ionosferade da muitode
até o satélite, atmosfera
o tempo
satélites éeaviagem
base do
exato.então em querádio.
da Terra, ele sofre um
saber
uma mensagem de lugar
sistema. 5
atraso.
do espaço o satélite se
encontra.
3
2
1

7. Sistema de Posicionamento Global
(GPS)

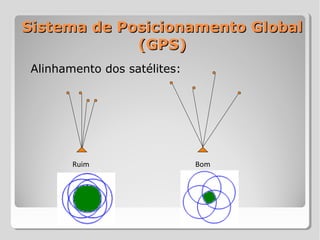

Alinhamento dos satélites:
Ruim Bom

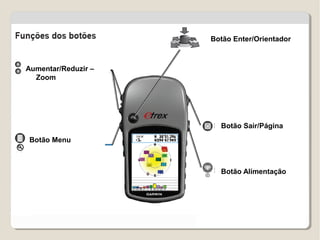

8. Botão Enter/Orientador
Aumentar/Reduzir –
Zoom
Botão Sair/Página
Botão Menu
Botão Alimentação

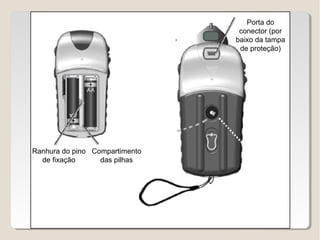

9. Porta do
conector (por
Clipe para o cinto baixo da tampa
de proteção)
Ranhura do pino Compartimento
de fixação das pilhas

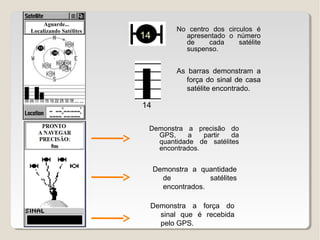

10. Aguarde...

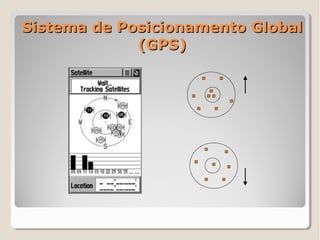

Localizando Satélites No centro dos circulos é
14 apresentado o número
de cada satélite
suspenso.
As barras demonstram a
força do sinal de casa
satélite encontrado.
14
Demonstra a precisão do
GPS, a partir da
quantidade de satélites
encontrados.
Demonstra a quantidade
de satélites
encontrados.
Demonstra a força do
sinal que é recebida
pelo GPS.

11. Sistema de Posicionamento Global
(GPS)

12. Menu Principal
- Ícone utilizado para criar pontos.
Marca Procuro
- Ícone utilizado para visualizar pontos
criados. local onde os pontos podem ser
Rotas Trajectos apagados.
Definições Acessórios - Ícone que cria trilho eletrônico ou
“Registro de trajectos” na página Mapa a
medida que navega.
Marca Marca - Ícone que demonstra a rota criada
Pontos
pelos pontos coletados.
- Ícone onde podem ser mudadas as
Rotas
configurações atuais do GPS.
Trilhos
Setup - Ícone onde podem ser mudadas as
algumas características como: luz do visor,
hora, etc.

13. Sistema de Posicionamento Global
(GPS)

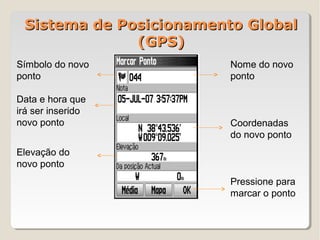

Símbolo do novo Nome do novo
ponto ponto
Data e hora que
irá ser inserido
novo ponto Coordenadas
do novo ponto
Elevação do
novo ponto
Pressione para
marcar o ponto

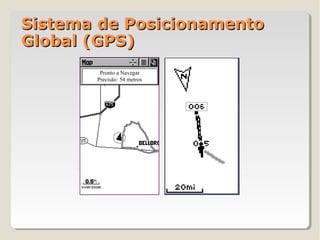

14. Sistema de Posicionamento
Global (GPS)
Pronto a Navegar
Precisão: 54 metros

15. Sistema de Posicionamento Global
(GPS)
Navegação
Pronto a Navegar
Precisão: 54 metros
Velocidade ETA Velocidade
Ponteiro da direção pretendida
O anel da bússola movimenta-
se para indicar o Norte.

16. Sistema de Posicionamento Global
(GPS)

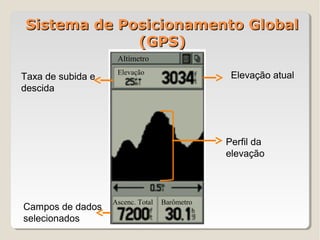

Altímetro
Elevação
Taxa de subida e Elevação atual
descida
Perfil da
elevação
Ascenc. Total Barômetro
Campos de dados
selecionados

17. Sistema de Posicionamento Global
(GPS)

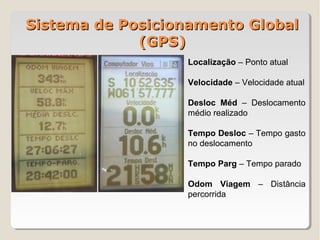

Localização – Ponto atual
Velocidade – Velocidade atual
Desloc Méd – Deslocamento
médio realizado
Tempo Desloc – Tempo gasto
no deslocamento
Tempo Parg – Tempo parado
Odom Viagem – Distância
percorrida
