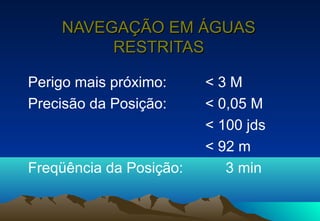

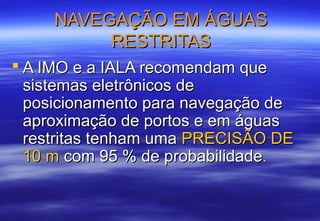

5. NAVEGAÇÃO EM ÁGUAS
RESTRITAS
A IMO e a IALA recomendam que
sistemas eletrônicos de
posicionamento para navegação de
aproximação de portos e em águas
restritas tenham uma PRECISÃO DE
10 m com 95 % de probabilidade.

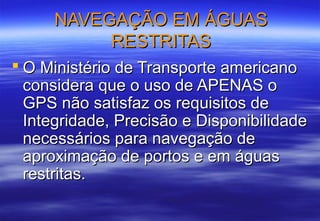

6. NAVEGAÇÃO EM ÁGUAS
RESTRITAS
O Ministério de Transporte americano
considera que o uso de APENAS o
GPS não satisfaz os requisitos de
Integridade, Precisão e Disponibilidade
necessários para navegação de
aproximação de portos e em águas
restritas.

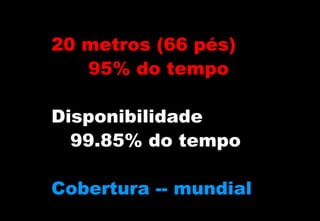

7. 20 metros (66 pés)
95% do tempo
Disponibilidade
99.85% do tempo
Cobertura -- mundial

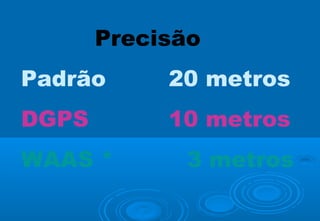

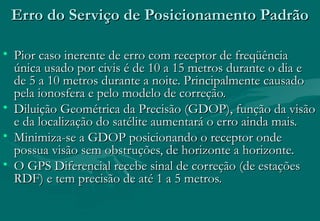

9. Erro do Serviço de Posicionamento Padrão
• Pior caso inerente de erro com receptor de freqüência
única usado por civis é de 10 a 15 metros durante o dia e
de 5 a 10 metros durante a noite. Principalmente causado
pela ionosfera e pelo modelo de correção.
• Diluição Geométrica da Precisão (GDOP), função da visão
e da localização do satélite aumentará o erro ainda mais.
• Minimiza-se a GDOP posicionando o receptor onde
possua visão sem obstruções, de horizonte a horizonte.
• O GPS Diferencial recebe sinal de correção (de estações
RDF) e tem precisão de até 1 a 5 metros.

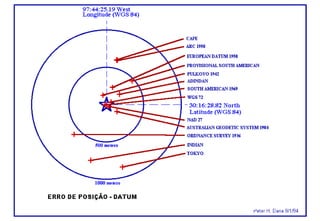

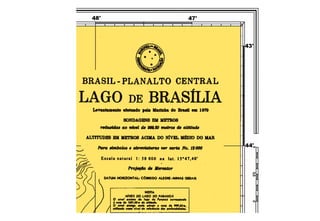

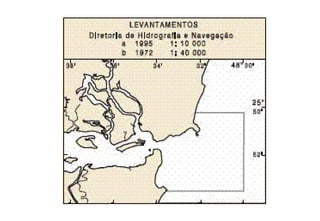

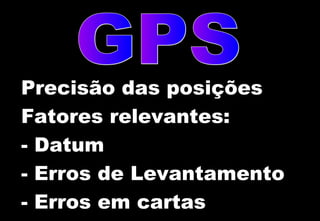

11. DATUM
WGS-84 é o padrão,
Córrego Alegre ainda é usado
Aparece no canto ou título da
maioria das cartas
Alguns datums locais são bem
diferentes do WGS-84
16. FUNÇÕES DE AJUSTE
Dec mag – introdução
manual errada
Datum – introdução de
parâmetros errados de um
determinado datum
17.

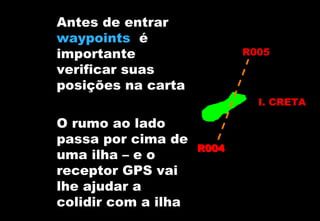

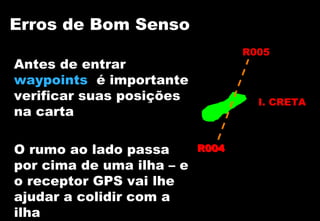

18. Erros de Bom Senso
R005
Antes de entrar
waypoints é importante
verificar suas posições
na carta
O rumo ao lado passa
por cima de uma ilha – e
o receptor GPS vai lhe
ajudar a colidir com a
ilha
I. CRETA
R004

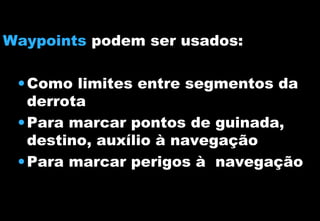

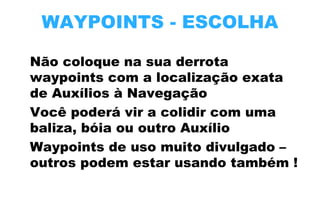

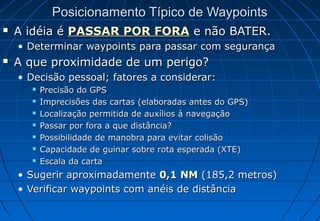

19. WAYPOINTS - ESCOLHA
Não coloque na sua derrota
waypoints com a localização exata
de Auxílios à Navegação
Você poderá vir a colidir com uma
baliza, bóia ou outro Auxílio

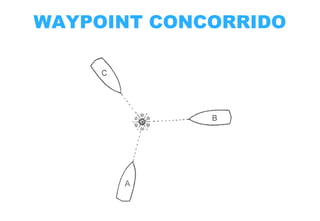

Waypoints de uso muito divulgado –
outros podem estar usando também !
21. ERROS DE INSERÇÃO
15° 48.1’ S EM VEZ DE 15° 41.8’ S
15° 41.08’ S EM VEZ DE 15° 41.8’ S
NÃO INSERIR UM WAYPOINT

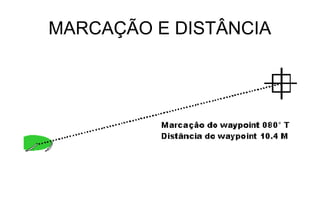

UMA SOLUÇÃO:
COMPARAR MARCAÇÃO E
DISTÂNCIA MEDIDA NA CARTA COM
O GPS, A CADA PONTO DE GUINADA

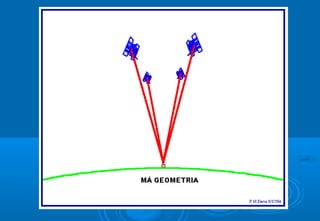

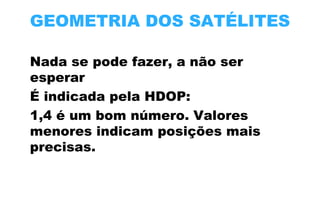

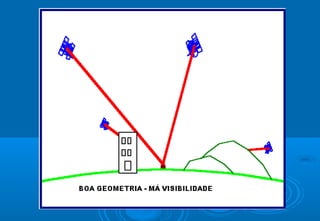

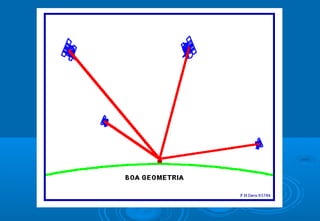

22. GEOMETRIA DOS SATÉLITES
Nada se pode fazer, a não ser
esperar
É indicada pela HDOP:
1,4 é um bom número. Valores
menores indicam posições mais
precisas.
23.
24.
25.

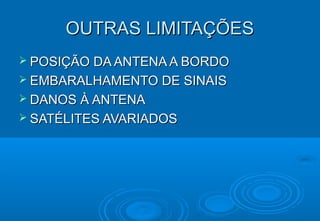

26. OUTRAS LIMITAÇÕES
POSIÇÃO DA ANTENA A BORDO
EMBARALHAMENTO DE SINAIS
DANOS À ANTENA
SATÉLITES AVARIADOS

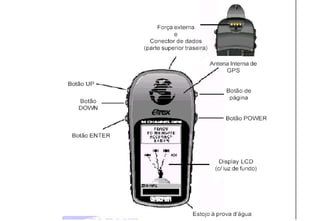

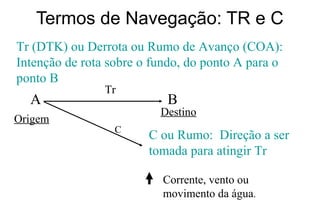

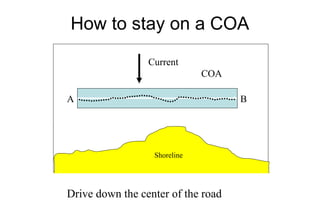

36. Termos de Navegação: TR e C
Tr (DTK) ou Derrota ou Rumo de Avanço (COA):
Intenção de rota sobre o fundo, do ponto A para o
ponto B
A
Origem
Tr
B
Destino
C
C ou Rumo: Direção a ser
tomada para atingir Tr
Corrente, vento ou
movimento da água.

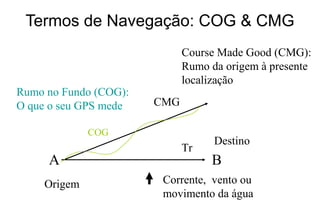

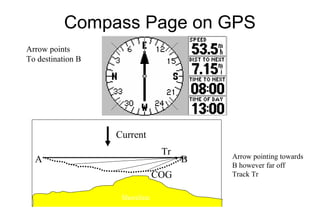

37. Termos de Navegação: COG & CMG
Rumo no Fundo (COG):
O que o seu GPS mede
Course Made Good (CMG):
Rumo da origem à presente
localização
CMG
COG
A
Origem
Tr
Destino
B
Corrente, vento ou
movimento da água

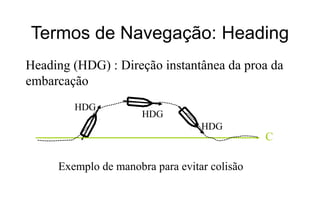

38. Termos de Navegação: Heading
Heading (HDG) : Direção instantânea da proa da
embarcação
HDG
HDG
HDG
Exemplo de manobra para evitar colisão
C

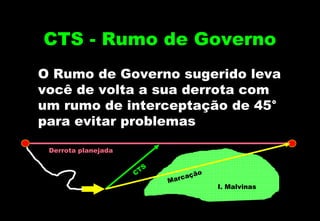

40. CTS - Rumo de Governo
O Rumo de Governo sugerido leva
você de volta a sua derrota com
um rumo de interceptação de 45°
para evitar problemas
Derrota planejada
TS
C
ão
caç
Mar
I. Malvinas

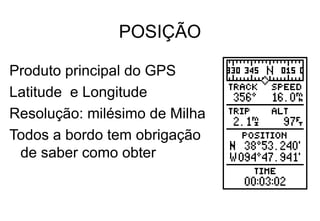

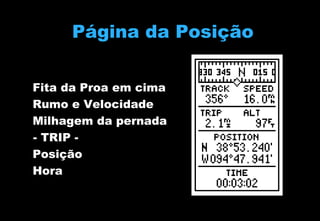

41. POSIÇÃO
Produto principal do GPS
Latitude e Longitude
Resolução: milésimo de Milha
Todos a bordo tem obrigação
de saber como obter
43. 03
0
M
N
3.2

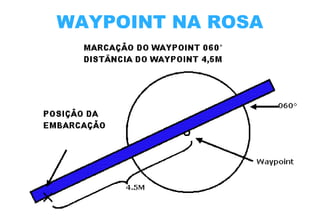

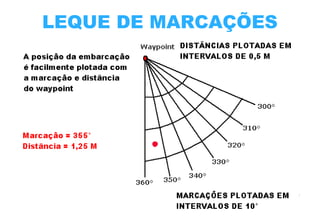

Distância e direção de um
waypoint
Provavelmente a mais
empregada das funções de
navegação
Conheça as suas unidades:
verdadeiro x magnética,
terrestre x náutica
°
Distância e Marcação

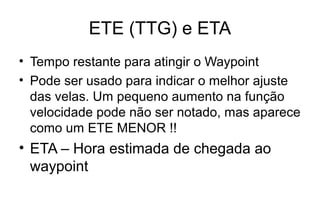

44. ETE (TTG) e ETA
• Tempo restante para atingir o Waypoint
• Pode ser usado para indicar o melhor ajuste
das velas. Um pequeno aumento na função
velocidade pode não ser notado, mas aparece
como um ETE MENOR !!
• ETA – Hora estimada de chegada ao
waypoint

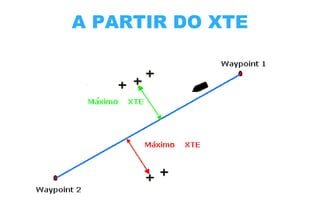

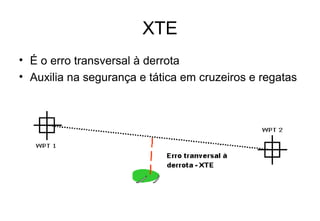

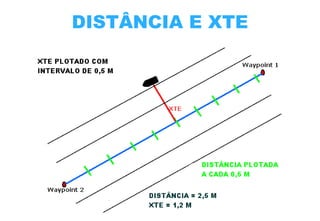

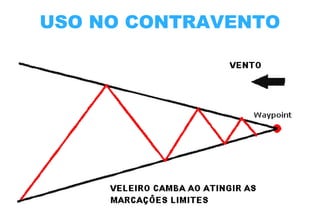

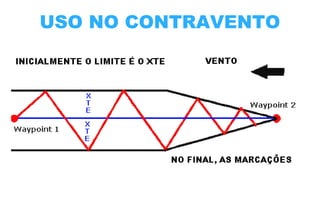

45. XTE
• É o erro transversal à derrota
• Auxilia na segurança e tática em cruzeiros e regatas

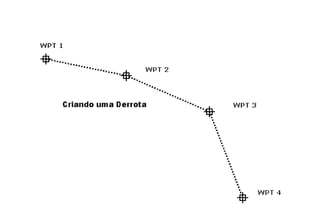

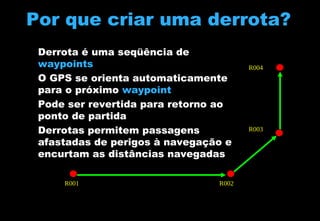

46. Por que criar uma derrota?
Derrota é uma seqüência de
waypoints
O GPS se orienta automaticamente
para o próximo waypoint
Pode ser revertida para retorno ao
ponto de partida
Derrotas permitem passagens
afastadas de perigos à navegação e
encurtam as distâncias navegadas
R001
R002
R004
R003

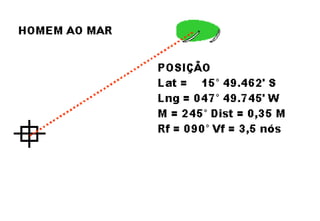

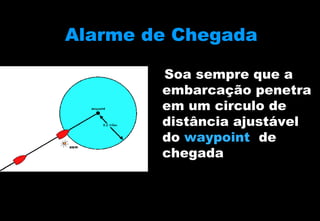

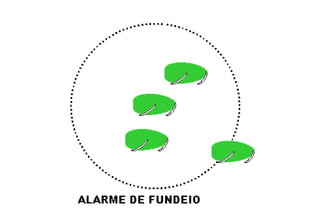

53. EXERCÍCIO DE HOMEM AO MAR
• Exercício – (Garmin)
– Apertar e manter pressionado GOTO
• Assim se adquire um waypoint – QUE É A POSIÇÃO ATUAL.
– Apertar (sem manter pressionado) enter
• Assim se inicia a navegação GOTO de volta ao ponto de
queda do homem
– No final
• Cancelar com opções GOTO
• Se a queda ao mar tiver ocorrido há algum tempo, deve ser usado o
recurso Trac Back para retornar à derrota já navegada.
• Exercício – vá ao estacionamento e faça um exercício de Homem
ao Mar

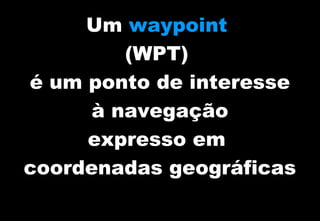

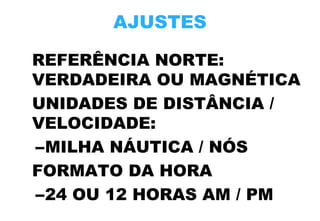

68. Um waypoint
(WPT)
é um ponto de interesse
à navegação
expresso em
coordenadas geográficas
69. Waypoints podem ser usados:
• Como limites entre segmentos da
derrota
• Para marcar pontos de guinada,
destino, auxílio à navegação
• Para marcar perigos à navegação
70. Receptores GPS aceitam a entrada de
waypoints em vários formatos
(lat / long, marcação e distância)
Uma seqüência de waypoints define uma
derrota planejada
A maior parte dos receptores GPS podem
armazenar derrotas e waypoints

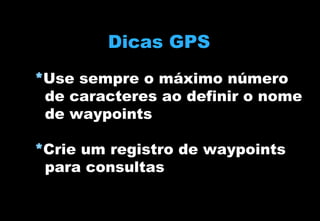

71. Dicas GPS
*Use sempre o máximo número
de caracteres ao definir o nome
de waypoints
*Crie um registro de waypoints
para consultas

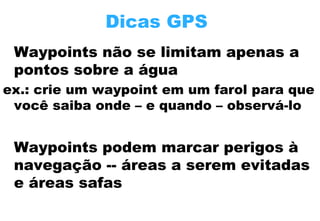

72. Dicas GPS
Waypoints não se limitam apenas a
pontos sobre a água
ex.: crie um waypoint em um farol para que
você saiba onde – e quando – observá-lo
Waypoints podem marcar perigos à
navegação -- áreas a serem evitadas
e áreas safas

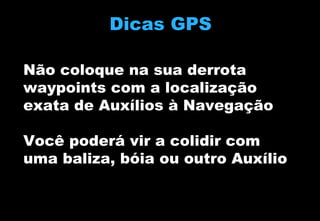

73. Dicas GPS
Não coloque na sua derrota
waypoints com a localização
exata de Auxílios à Navegação
Você poderá vir a colidir com
uma baliza, bóia ou outro Auxílio

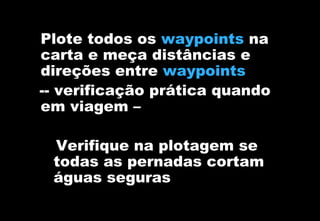

74. Plote todos os waypoints na
carta e meça distâncias e
direções entre waypoints
-- verificação prática quando
em viagem –
Verifique na plotagem se
todas as pernadas cortam
águas seguras
75. Antes de entrar
waypoints é
importante
verificar suas
posições na carta
R005
I. CRETA
O rumo ao lado
passa por cima de
uma ilha – e o
receptor GPS vai
lhe ajudar a
colidir com a ilha
R004
76. Posicionamento Típico de Waypoints
A idéia é PASSAR POR FORA e não BATER.
• Determinar waypoints para passar com segurança
A que proximidade de um perigo?
• Decisão pessoal; fatores a considerar:
Precisão do GPS
Imprecisões das cartas (elaboradas antes do GPS)
Localização permitida de auxílios à navegação
Passar por fora a que distância?
Possibilidade de manobra para evitar colisão
Capacidade de guinar sobre rota esperada (XTE)
Escala da carta
• Sugerir aproximadamente 0,1 NM (185,2 metros)
• Verificar waypoints com anéis de distância

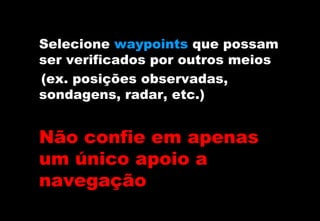

77. Selecione waypoints que possam
ser verificados por outros meios
(ex. posições observadas,
sondagens, radar, etc.)
Não confie em apenas
um único apoio a
navegação
78. Marcar / Armazenar sua
posição atual como um
waypoint
R004
Entre com o nome ao gravar
O GPS completa com data e hora
R003
R001
R002
79. Entrando Waypoints
Entre o nome / ícone
Entre as
coordenadas
Entre a mensagem
(opcional)
Menu de opções de
waypoint no fundo

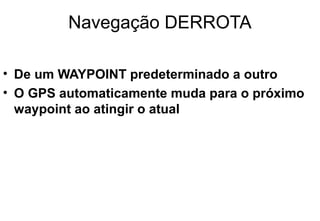

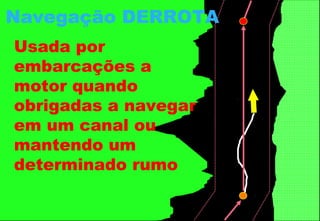

81. Navegação DERROTA
• De um WAYPOINT predeterminado a outro
• O GPS automaticamente muda para o próximo
waypoint ao atingir o atual

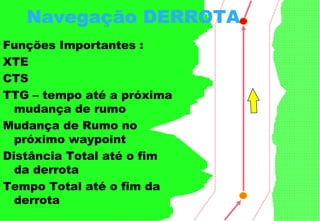

82. Navegação DERROTA
Funções Importantes :
XTE
CTS
TTG – tempo até a próxima
mudança de rumo
Mudança de Rumo no
próximo waypoint
Distância Total até o fim
da derrota
Tempo Total até o fim da
derrota

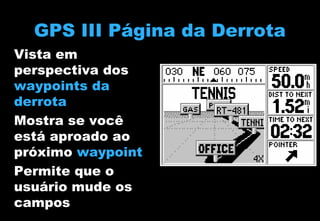

83. GPS III Página da Derrota
Vista em
perspectiva dos
waypoints da
derrota
Mostra se você
está aproado ao
próximo waypoint
Permite que o
usuário mude os
campos
84. Como usar o GPS
na Navegação
Planejar a derrota de
movimentação
Verificar obstáculos como...
Alto-fundos, terra
Verificar obstáculos ½ milha
de cada lado, para dar folga

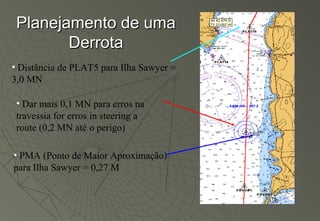

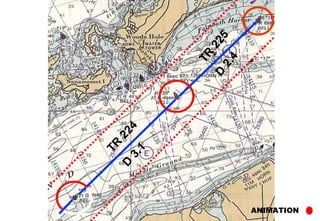

86. Planejamento de uma
Derrota
• Distância de PLAT5 para Ilha Sawyer =
3,0 MN
• Dar mais 0,1 MN para erros na
travessia for erros in steering a
route (0,2 MN até o perigo)
• PMA (Ponto de Maior Aproximação)
para Ilha Sawyer = 0,27 M

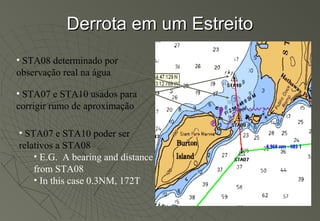

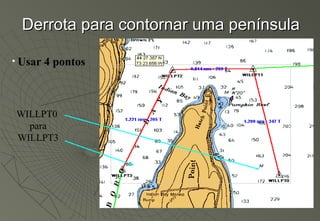

88. Derrota em um Estreito
• STA08 determinado por
observação real na água
• STA07 e STA10 usados para
corrigir rumo de aproximação
• STA07 e STA10 poder ser
relativos a STA08
• E.G. A bearing and distance
from STA08
• In this case 0.3NM, 172T

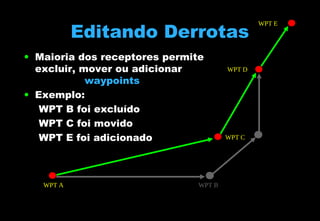

89. Editando Derrotas
• Maioria dos receptores permite
excluir, mover ou adicionar
waypoints
• Exemplo:
WPT B foi excluído
WPT C foi movido
WPT E foi adicionado
WPT A
WPT B
WPT D
WPT C
WPT E

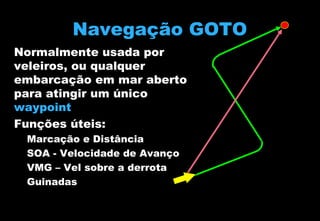

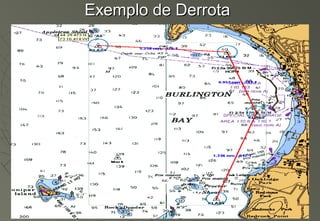

91. Navegação GOTO
Normalmente usada por
veleiros, ou qualquer
embarcação em mar aberto
para atingir um único
waypoint
Funções úteis:
–
–
–
–
Marcação e Distância
SOA - Velocidade de Avanço
VMG – Vel sobre a derrota
Guinadas

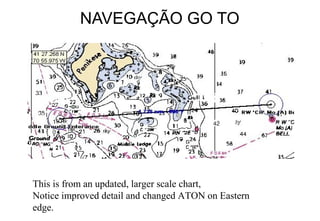

92. NAVEGAÇÃO GO TO
Detalhe de uma carta atualizada, em escala maior. Observe a
melhora dos detalhes e a mudança do auxílio à navegação na
extremidade a Leste.
93. GO TO Navigation & Exercise
• GO TO -- From PRESENT location To
predetermined WAYPOINT
• Track (COA) needs to be carefully
checked before route is run

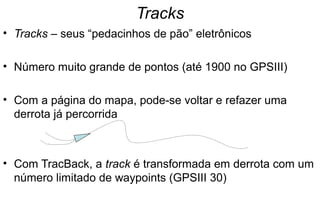

94. Tracks
• Tracks – seus “pedacinhos de pão” eletrônicos
• Número muito grande de pontos (até 1900 no GPSIII)
• Com a página do mapa, pode-se voltar e refazer uma
derrota já percorrida
• Com TracBack, a track é transformada em derrota com um
número limitado de waypoints (GPSIII 30)

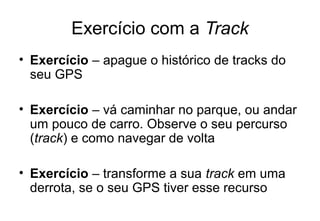

95. Exercício com a Track
• Exercício – apague o histórico de tracks do
seu GPS
• Exercício – vá caminhar no parque, ou andar
um pouco de carro. Observe o seu percurso
(track) e como navegar de volta
• Exercício – transforme a sua track em uma
derrota, se o seu GPS tiver esse recurso

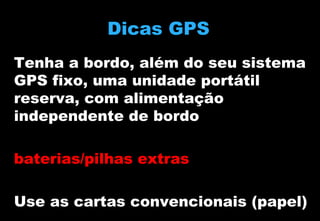

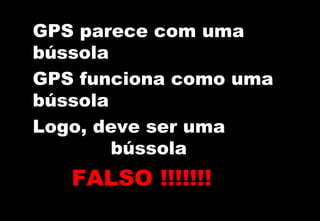

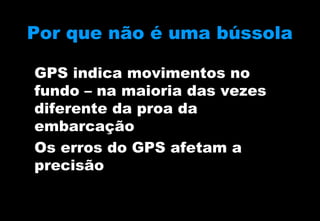

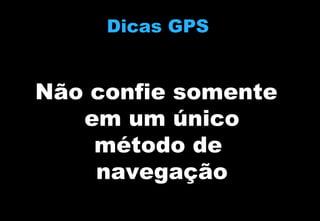

102. Dicas GPS
Tenha a bordo, além do seu sistema
GPS fixo, uma unidade portátil
reserva, com alimentação
independente de bordo
baterias/pilhas extras
Use as cartas convencionais (papel)

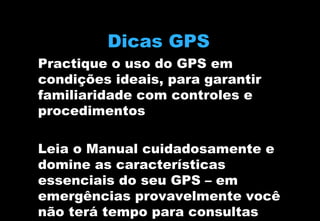

103. Dicas GPS
Practique o uso do GPS em
condições ideais, para garantir
familiaridade com controles e
procedimentos
Leia o Manual cuidadosamente e
domine as características
essenciais do seu GPS – em
emergências provavelmente você
não terá tempo para consultas
104.

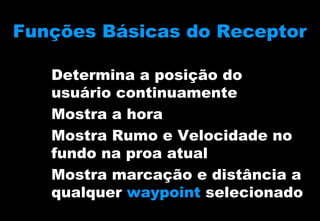

105. Funções Básicas do Receptor
Determina a posição do
usuário continuamente
Mostra a hora
Mostra Rumo e Velocidade no
fundo na proa atual
Mostra marcação e distância a
qualquer waypoint selecionado

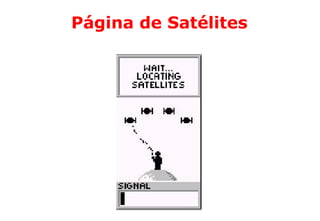

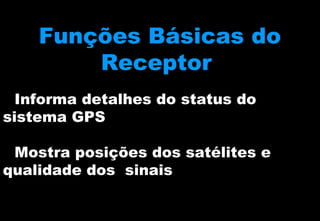

108. Garmin GPS 12
Status dos Satélites
Qualidade da Posição
- EPE
Plotagem polar dos
satélites
Indicador do estado
das pilhas
Gráfico de Barras
indica intensidade do
sinal de cada satélite

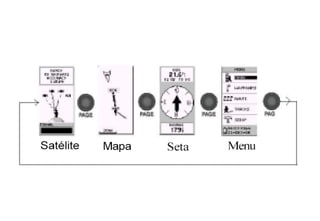

109.
110. Página da Posição
Fita da Proa em cima
Rumo e Velocidade
Milhagem da pernada
- TRIP Posição
Hora

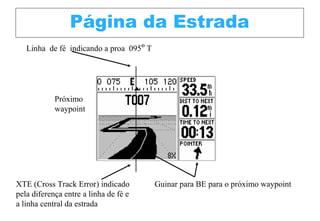

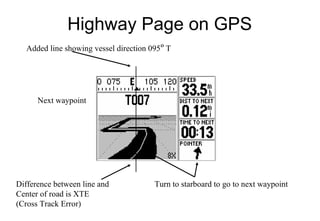

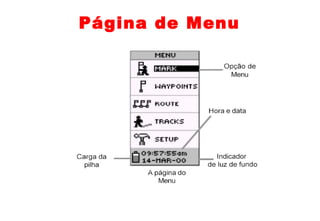

115. Página da Estrada
Linha de fé indicando a proa 095º T
Próximo
waypoint
XTE (Cross Track Error) indicado
pela diferença entre a linha de fé e
a linha central da estrada
Guinar para BE para o próximo waypoint

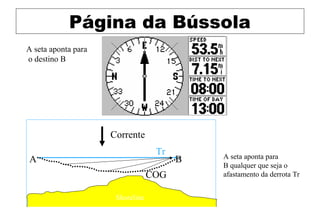

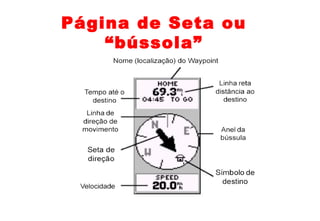

116. Página da Bússola
A seta aponta para
o destino B
Corrente
Tr
A
COG
Shoreline
B
A seta aponta para
B qualquer que seja o
afastamento da derrota Tr

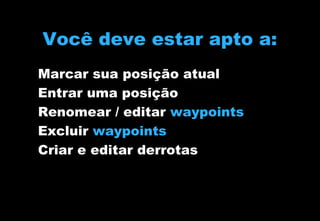

117. Você deve estar apto a:
Marcar sua posição atual
Entrar uma posição
Renomear / editar waypoints
Excluir waypoints
Criar e editar derrotas
118. Plotando posições do GPS
Plotagem deve ser periódica,
para que se tenha a última
posição conhecida em caso de
defeito do receptor

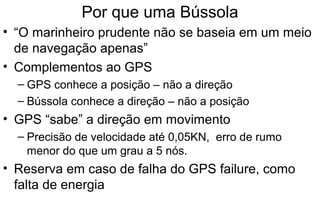

119. Por que uma Bússola
• “O marinheiro prudente não se baseia em um meio
de navegação apenas”
• Complementos ao GPS
– GPS conhece a posição – não a direção
– Bússola conhece a direção – não a posição
• GPS “sabe” a direção em movimento
– Precisão de velocidade até 0,05KN, erro de rumo
menor do que um grau a 5 nós.
• Reserva em caso de falha do GPS failure, como
falta de energia
120. How to stay on a COA
Current
COA
A
B
Shoreline
Drive down the center of the road

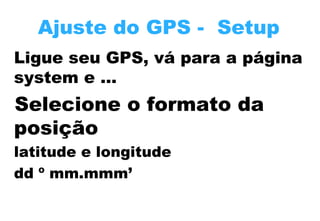

121. Ajuste do GPS - Setup
Ligue seu GPS, vá para a página
system e …
Selecione o formato da
posição
latitude e longitude
dd º mm.mmm’

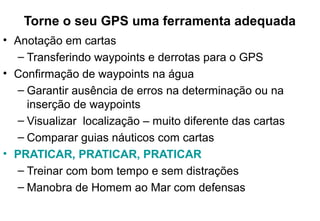

122. Torne o seu GPS uma ferramenta adequada
• Anotação em cartas
– Transferindo waypoints e derrotas para o GPS
• Confirmação de waypoints na água
– Garantir ausência de erros na determinação ou na
inserção de waypoints
– Visualizar localização – muito diferente das cartas
– Comparar guias náuticos com cartas
• PRATICAR, PRATICAR, PRATICAR
– Treinar com bom tempo e sem distrações
– Manobra de Homem ao Mar com defensas

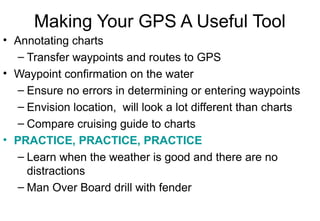

123. Making Your GPS A Useful Tool
• Annotating charts
– Transfer waypoints and routes to GPS
• Waypoint confirmation on the water
– Ensure no errors in determining or entering waypoints
– Envision location, will look a lot different than charts
– Compare cruising guide to charts
• PRACTICE, PRACTICE, PRACTICE
– Learn when the weather is good and there are no
distractions
– Man Over Board drill with fender
124.

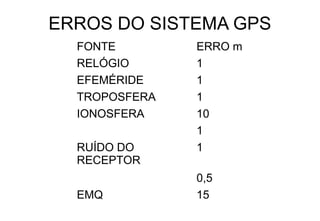

125. ERROS DO SISTEMA GPS
FONTE
RELÓGIO
EFEMÉRIDE
TROPOSFERA
IONOSFERA
RUÍDO DO
RECEPTOR
EMQ
ERRO m
1
1
1
10
1
1
0,5
15

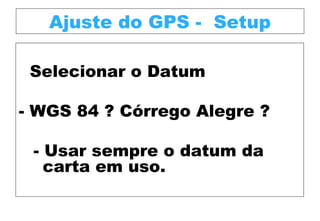

131. Ajuste do GPS - Setup
Selecionar o Datum
- WGS 84 ? Córrego Alegre ?
- Usar sempre o datum da
carta em uso.

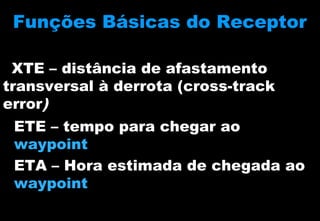

132. Funções Básicas do Receptor
XTE – distância de afastamento
transversal à derrota (cross-track
error)
ETE – tempo para chegar ao
waypoint
ETA – Hora estimada de chegada ao
waypoint
133. Ex. – Make Your Own Route
Decide on a route that has four to six waypoints
Mark each waypoint on the chart
Label each waypoint with unique 6 character
name
Draw a line connecting these waypoints
Ensure the route line does not come closer that
0.2NM to a hazard to navigation
List the waypoints and determine the Lat and
Long of each waypoint
Enter these waypoints in your GPS

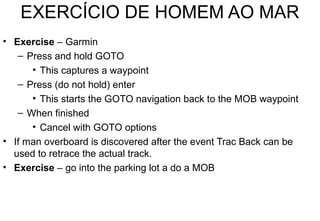

134. EXERCÍCIO DE HOMEM AO MAR
• Exercise – Garmin
– Press and hold GOTO
• This captures a waypoint
– Press (do not hold) enter
• This starts the GOTO navigation back to the MOB waypoint
– When finished
• Cancel with GOTO options
• If man overboard is discovered after the event Trac Back can be
used to retrace the actual track.
• Exercise – go into the parking lot a do a MOB
135. Compass Page on GPS
Arrow points
To destination B
Current
Tr
A
COG
Shoreline
B
Arrow pointing towards
B however far off
Track Tr
136. Highway Page on GPS
Added line showing vessel direction 095º T
Next waypoint
Difference between line and
Center of road is XTE
(Cross Track Error)
Turn to starboard to go to next waypoint

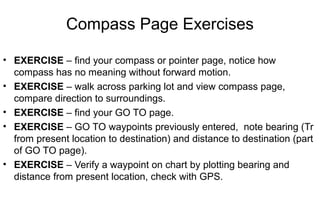

137. Compass Page Exercises
• EXERCISE – find your compass or pointer page, notice how
compass has no meaning without forward motion.
• EXERCISE – walk across parking lot and view compass page,
compare direction to surroundings.
• EXERCISE – find your GO TO page.
• EXERCISE – GO TO waypoints previously entered, note bearing (Tr
from present location to destination) and distance to destination (part
of GO TO page).
• EXERCISE – Verify a waypoint on chart by plotting bearing and
distance from present location, check with GPS.
138. Let’s Review
• GPS setup and conventions
• Each location on Earth has a unique identifier,
Latitude and Longitude
• Compass and corrections
• Tr, C, COG, CMG and Heading
• NEXT -- GPS Navigation Waypoints & Routes

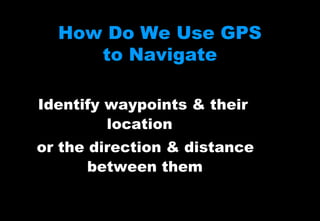

139. How Do We Use GPS
to Navigate
Identify waypoints & their
location
or the direction & distance
between them
140. What is the position of lighted buoy G “1B1” Fl G 4 sec BELL,
located just north of Sandy Point on Block Island?
Latitude: 41º 15.5’ N
Longitude: 71º 34.5’ W
ANIMATION

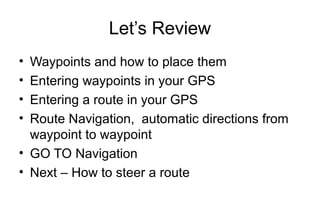

141. Let’s Review
•
•
•
•
Waypoints and how to place them
Entering waypoints in your GPS
Entering a route in your GPS
Route Navigation, automatic directions from
waypoint to waypoint
• GO TO Navigation
• Next – How to steer a route
142. Let’s Review
• Compass page only points towards waypoint
– Possible for large deviation from track – XTE
• Highway page allows navigation along track from
waypoint to waypoint
143. ROUTE Navigation & Exercise
• From predetermined WAYPOINT To predetermined
WAYPOINT, GPS moves to next waypoint as current
waypoint is realized
144. Navegação GO TO
• GO TO – Da ATUAL posição para um
WAYPOINT predeterminado
• A derrota (COA) deve ser
cuidadosamente verificada antes de ser
iniciada
145. NAVEGAÇÃO GO TO
This is from an updated, larger scale chart,
Notice improved detail and changed ATON on Eastern
edge.
146. Tracks
• Tracks – your electronic bread crumbs
• Large number of points (up to 1900 on GPSIII)

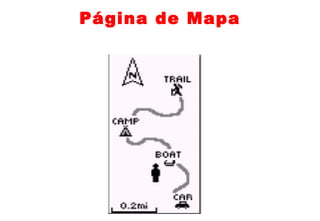

• Using map page you can steer back along a track
• Using TracBack the track is converted to a route with
limited number of waypoints (GPSIII 30)
147. Track Exercise
• Exercise –clear your GPS’s track log
• Exercise –take a walk in the park or a quick
drive. Observe your track and how you
navigate back
• Exercise – convert your track to a route if
your GPS has that feature

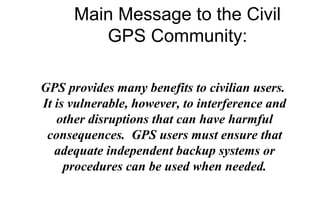

148. Main Message to the Civil
GPS Community:
GPS provides many benefits to civilian users.
It is vulnerable, however, to interference and
other disruptions that can have harmful
consequences. GPS users must ensure that
adequate independent backup systems or
procedures can be used when needed.
149. Contacts
Jim Carroll
U.S. Dept. of Transportation
Volpe National Transportation Systems Center
55 Broadway, Kendall Sq., Cambridge, MA 02142
(617) 494-2908; fax: (617) 494-2628
carrollj@volpe.dot.gov
Chuck Rodgers
OPTIMUS Corp.
8601 Georgia Avenue, Suite 700
Silver Spring, MD 20910
(301) 585-7075; fax: (301) 585-7976
Chuck.Rodgers@optimuscorp.com

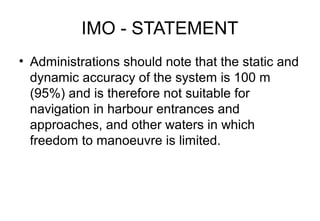

150. IMO - STATEMENT
• Administrations should note that the static and
dynamic accuracy of the system is 100 m
(95%) and is therefore not suitable for
navigation in harbour entrances and
approaches, and other waters in which
freedom to manoeuvre is limited.
Notas do Editor
Due to errors in signal (see following slide) and errors in charting.
A IMO (Organização Marítima Internacional) e a IALA (Organização Internacional de Sinalização Náutica) recomendam que sistemas eletrônicos de posicionamento para navegação de aproximação de portos e em águas restritas tenham uma precisão de 8 a 20 m com 95 % de probabilidade.
REQUISITOS: COSTEIRA OCEÂNICA 3 A 5 MN> 50 MProf . média< 20 m20 a 200 m> 200 m
TIPOS DE NAVEGAÇÃO
REQUISITOS: ÁGUAS RESTRITAS COSTEIRA OCEÂNICA
Perigo mais próximo: < 3 M 3 A 5 M > 50 M
Profundidade Média:< 20 m 20 a 200 m > 200 m
Precisão da Posição: < 0,05 M ou
< 100 jds ou
< 92 m Ordem de 0,1 M Em média 1 a 2 M
Freqüência da Posição: 3 min 10 a 30 min 3 x ao dia
A IMO (Organização Marítima Internacional) e a IALA (Organização Internacional de Sinalização Náutica) recomendam que sistemas eletrônicos de posicionamento para navegação de aproximação de portos e em águas restritas tenham uma precisão de 8 a 20 m com 95 % de probabilidade.
It is possible for GPS to give erroneous information for periods of up to a few hours without warning. The integrity warning requirement in IMO Resolution A860 (20) is defined as "the ability to provide users with warnings within a specified time (10 sec) when the system should not be used for navigation". The cessation of SA does not affect this integrity issue
A IMO (Organização Marítima Internacional) e a IALA (Organização Internacional de Sinalização Náutica)
Very good but not good enough for precision navigation or aircraft use.
These numbers are for SA (Selective Availability) set to zero. The standard GPS is good for almost all small boat navigation purposes.
Due to errors in signal (see following slide) and errors in charting.
Um Datum define um elipsóide (definido pelos semi-eixos maior e menor), uma localização inicial, um azimute (direção de referência que define o Norte) inicial e a distância entre o geóide e o elipsóide na localização inicial.
Os modernos datums geodésicos incluem modelos planos e modelos complexos usados em aplicações internacionais que descrevem completamente o tamanho, forma, orientação, campos de gravidade, e velocidade angular da Terra.
Referenciar coordenadas geográficas com base num datum errado pode resultar em erros de centenas de metros.
Diferentes países e agências usam datums diferentes como base para o seu sistema de coordenadas usadas para identificar locais, sistemas de posicionamento e de navegação. A diversidade de datums em uso e os sistemas de posicionamento global com precisão abaixo de um metro requerem a seleção do datum apropriado e cuidado na conversão entre coordenadas de diferentes datums.
Durante muito tempo, a "figura da Terra" foi refinada de um modelo plano para um modelo esférico. Datums geodésicos foram usados apenas nos fins de 1700 quando as medidas mostraram que a Terra tinha a forma elipsoidal.
Datums are confusing, and you can get questions which will throw you off into a place where you don’t want to go. The key points are as follows:
1.Charts are based on certain assumptions about the earth’s size and shape.
2.Many areas of the world are not surveyed accurately, although they may be accurate on a micro (local) level. This is especially true with Island Nations.
3.Using the correct datum will make your position agree with the chart.
4.A big problem is that customers use cartographic GPSs with a NAD 27 cartridge, and have the GPS in WGS 84.
Due to errors in signal (see following slide) and errors in charting.
Due to errors in signal (see following slide) and errors in charting.
Due to errors in signal (see following slide) and errors in charting.
Setting up a vocabulary.
O CTS é de fato mais complicado, entretanto a idéia geral é esta.
Se estivermos apenas um pouco fora da derrota, ele não lhe pedirá para guinar de forma violenta para um rumo de interceptação de 45°, mas sim sugerirá um ângulo de aproximação mais suave de volta à derrota. 45° é o maior ângulo de aproximação que é adotado pelo software.
Note that if you are as far off-course as the drawing shows, you could run into Third Reef anyway!
This diagram illustrates why Darryl Lowrance does not put STEER into his products. He feels that a direct course to the destination may ram someone into a reef.
Clean presentation, with some user-modifiable data fields on the GPS II (which will become more common).
Permite entre outras coisas a divulgação da posição da embarcação com referência a um ponto de terra.
Obter a distância e marcação de terra mais próxima.
Função bastante empregada.
Emphasize Range and Bearing (or distance and direction). It is the foundation of using a GPS.
Pretty self-explanatory. Many boaters will get along fine by just using GOTO navigation.
Route editing can be very difficult on some models.
This is a good time to take a break and get the students back to using their handheld GPS. Make a mark in a parking lot for the MOB and see how close you are after you’ve walked 100 to 200 yards away and come back. I’ve seen less than 6 foot errors. If you want go to www.garmin.com adventures in GPS and read the story about one life saved by reversing a track.
Due to errors in signal (see following slide) and errors in charting.
Due to errors in signal (see following slide) and errors in charting.
Waypoints podem ser criados com a finalidade de serem deixados a uma certa distância

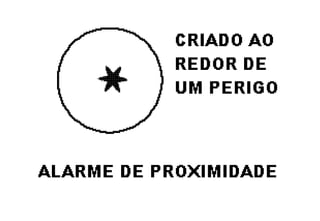

Waypoints podem ser criados para definir marcações de segurança
If you don’t name the waypoint when you store it, you’ll forget where you were when you stored it!
Autoroute is very handy for retracing channels.
Position averaging does not have a ton of marine applications, since the boat will tend to move while you average. More of a hunter/hiker application.
In the GPS 12 XL, you can leave it on and averaging your position for hours if you like, which effectively eliminates S/A.
Entering waypoints on a single screen is SO much easier than using a Lowrance “field at a time” GPS.
Reference waypoints are not used very frequently, but they allow you to specify a waypoint in reference to another waypoint. Sometimes called Waypoint Projection.
Note the nice little edit menu at the bottom.
Use ROUTE navigation when you don’t want to wander off-course due to dangers.
Use ROUTE navigation when you don’t want to wander off-course due to dangers.
1 Plan route
2 Check for obstacles between waypoints (Use the pen to draw in an island while talking about it, hit the letter “e” to erase when done)
3 Check ½ mile either side of track line for shallow water etc. to allow for possible leeway.
Plot course in true or magnetic depending on how your GPS is setup if route clear of obstacles.
Determine distance between waypoints.
6. Discuss why Lat and lon vs bearing and distance. It insures accuracy of waypoint in that you should see the same bearing and distance appear on you GPS display. If it does not, something is wrong and it allows you to find the problem and correct it before getting underway and possibly running aground.
Use of GPS Underway
At each waypoint, check receiver indication of bearing and distance against those measured on chart--this is both a receiver check and detects errors in entering waypoints
Stress that the entire route must be inspected to ensure adequate margin is allowed. Have the students try to steer a route and keep an eye on the XTE, it is easier said than done. I believe steering may be the biggest source of error when following a route. Given this route it may be prudent to steer in a westerly direction (North is up).
Please make the point that the route leaves ample sea room for collision avoidance. If you meet another vessel also close to the point one vessel would need to turn into danger to satisfy nav rules, that isn’t going to happen.
The point here is that some channels not only require that you pass between the buoys but do so on a given course. I know that better marking would help but sometimes there isn’t enough money. On my boat I don’t have a lot of room for the big paper charts, so I’ve done the following. I used Nobeltec’s Visual GPS Planner to enter my waypoints and load them into my Garmin GPSIII. I then printed out chart snippets on 8 ½ by 11, double side, with a color inkjet printer. Kinkos encased the charts in a tough plastic laminate. I navigate by these snippets that are stuffed in the electronic box behind the fish finder. I keep large backups on board but have yet to use them.
This is how it should be: you can do anything you want to a route, including copying it to another route so you can further modify it.
Again a local chart 14782 but a good as any.
Use GOTO when you don’t have to, or cannot, stay on a course line.
This slide gives you an opportunity to speak about charts, it was done from a newer, larger scale chart. Impress upon the student the need for updated charts with the proper scale! Compare this screen shot to 1210TR.
Any example that shows running aground will do. Point is to stress to students you can’t do a blind GO TO.
You can sum up the class and have this as a post class exercise.
Due to errors in signal (see following slide) and errors in charting.
Great screen, and copied by everyone else. However, keep the personal feelings in check when describing screens and features. Try to let the pictures speak for themselves.
Clean presentation, with some user-modifiable data fields on the GPS II (which will become more common).
You can actually use this page walking to a near, say 150 yard, waypoint. You may wish to add it as an exercise.
This is the same situation that would occur if point B was a lighted buoy and you were steering towards the buoy at night, a good parallel to draw.
This is just like a database or Rolodex entry.
Details to follow, read the slide and go forward.
An interesting question came up from the satellite screen on a garmin, if the GPS does not know direction how can it display the location of the satellites. The answer is the garmin knows the almanac and displays the information from the almanac. Good point to advertise our courses.
If you build the compass deviation tool make sure two compasses are not too close, the adjustment magnets really have an effect.
Laying the background for the highway page on a GPS.
Again, please let me know how your training session went and suggestions for improvements.
Again, please let me know how your training session went and suggestions for improvements.
Selective Availability was the greatest source of error until it was turned off on 2 May 2000. It has been said that SA may be applied in specific geographic areas as it suits the DOD.
Have a backup on Datum handy. I had a question and needed to speak to it.
World Geodetic System 1984 reference ellipsoid.
If you use 1210TR you may want to increase the distance above 0.2NM given the chart scale.
This is a good time to take a break and get the students back to using their handheld GPS. Make a mark in a parking lot for the MOB and see how close you are after you’ve walked 100 to 200 yards away and come back. I’ve seen less than 6 foot errors. If you want go to www.garmin.com adventures in GPS and read the story about one life saved by reversing a track.
This is the same situation that would occur if point B was a lighted buoy and you were steering towards the buoy at night, a good parallel to draw.
You can actually use this page walking to a near, say 150 yard, waypoint. You may wish to add it as an exercise.
This is a great exercise. A modern 12 channel parallel receiver will work very well at a moderate walk. It also gets the students up and moving about so interest can be maintained. If you have local chart use it, it not use 1210TR. So what if the waypoint is thousands of miles away.
Any example that shows running aground will do. Point is to stress to students you can’t do a blind GO TO.
This slide gives you an opportunity to speak about charts, it was done from a newer, larger scale chart. Impress upon the student the need for updated charts with the proper scale! Compare this screen shot to 1210TR.
You can sum up the class and have this as a post class exercise.
• Right now, unintentional disruptions occur fairly often (e.g., Florida ~ 2/8/01).
• Besides backup systems, user training for awareness of when to switch to backup, etc., are important
